带环形LED阵列的游戏PCB防护外壳结构

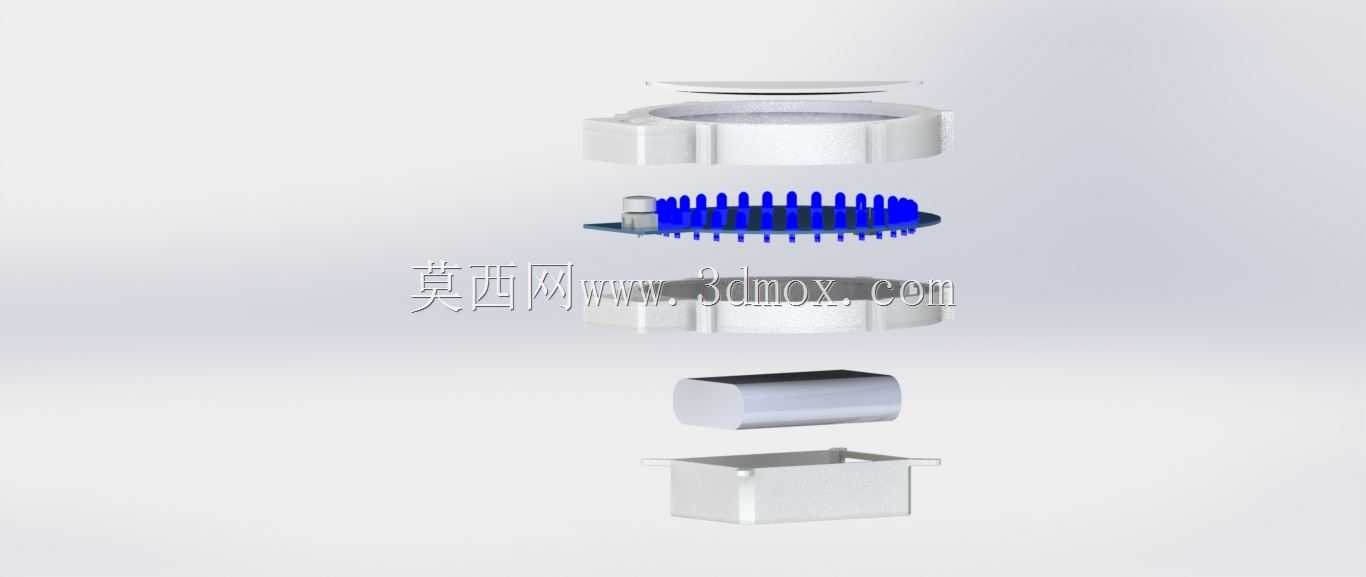

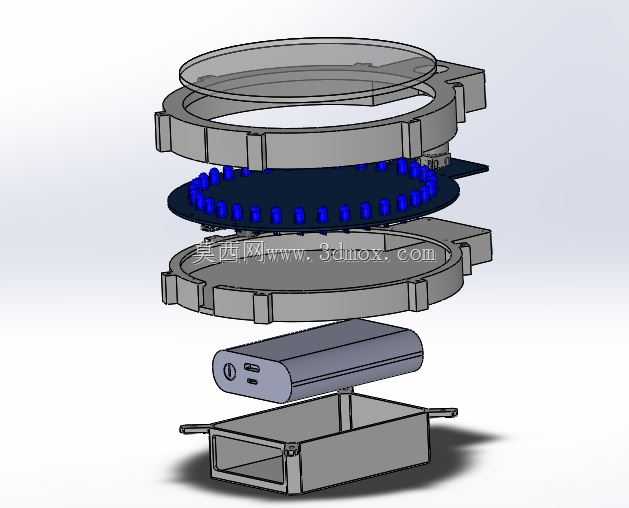

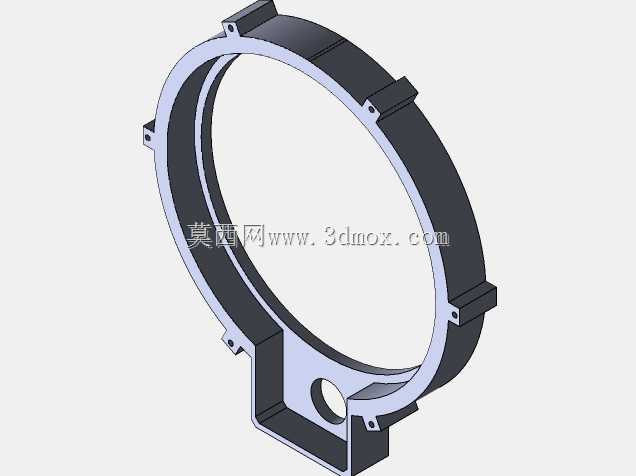

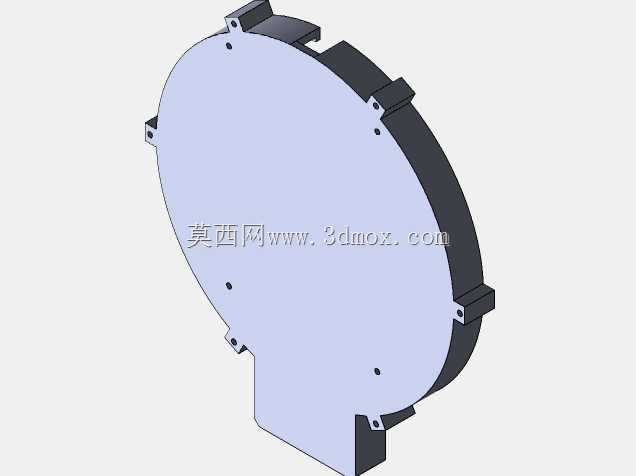

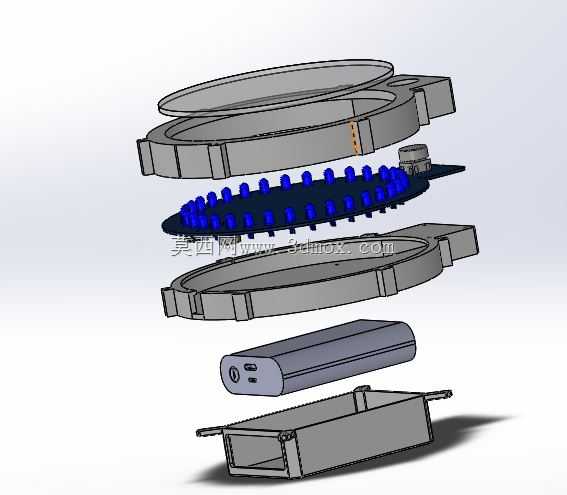

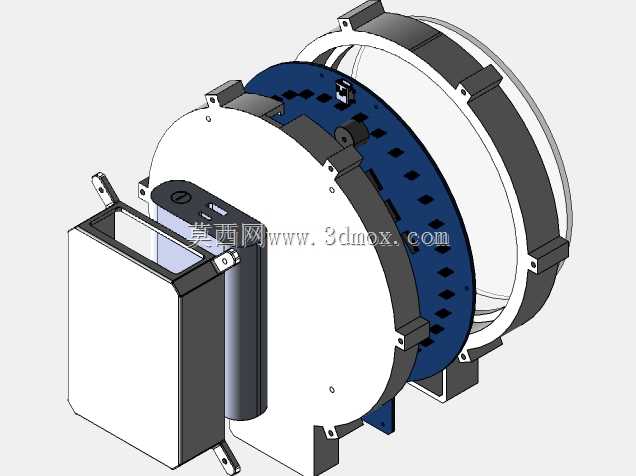

　　这套壳体结构主要面向桌面小型互动游戏类电子装置的封装需求，适配自带环形LED灯阵的圆形PCB板使用，核心作用是为核心电路板、供电模块提供物理防护，同时预留灯光透出的光路空间，避免使用过程中电路板受磕碰、积灰影响，也能规整内部走线，避免线材拉扯导致的焊盘脱落问题。从结构拆分来看，整套壳体采用上下扣合的分层设计，最上层为环形透光上盖，边缘做了等距的卡扣凸台，和中层的环形支撑框对应扣合，中层支撑框的内圈刚好承托带LED灯珠的圆形PCB，灯珠全部朝上对准上盖的环形透光区域，不会出现灯光被壳体遮挡的暗区，支撑框的侧边预留了走线缺口，方便PCB的供电引线从侧边引出，不会被上下壳体夹断线材。中层支撑框下方是独立的供电模块仓，

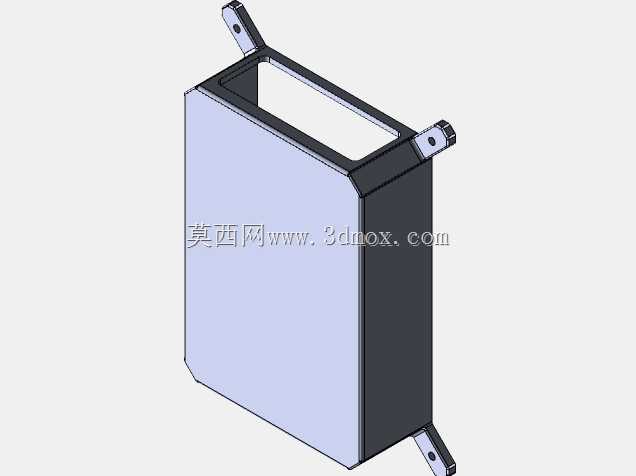

　　用来放置小型柱状供电模组，仓体侧边预留了充电接口与开关的对位开孔，开孔尺寸和常用的Micro-USB、Type-C接口以及小型拨动开关匹配，不需要额外做接口转接，装配时直接将供电模块卡入仓内，接口对准开孔即可，仓体内部做了两条限位筋，刚好卡住供电模组的两侧，避免设备晃动时供电模块在仓内移位，拉扯内部接线。最下层为底壳，和供电仓做了一体化的卡扣连接，底壳边缘做了两个向外延伸的固定耳，耳片上开有安装孔，可以直接通过螺丝将整套装置固定在桌面台面上，或者嵌入到游戏装置的面板预留位中，固定耳的厚度做了减薄处理，装配后不会突出面板表面，保证整体外观的平整性。设计过程中优先考虑了装配的便捷性，所有扣合结构都做了导向斜角，

　　不需要额外工具就能完成手工组装，卡扣的扣合量控制在0.8mm，既保证日常使用不会松脱，也能在需要检修内部电路时，用平口小工具轻轻撬开即可拆分，不会撬断卡扣。各层壳体的壁厚统一设置为1.8mm，兼顾结构强度与注塑成型的工艺性，不会出现壁厚不均导致的缩痕问题，所有转角位置都做了R0.5的圆角过渡，避免应力集中导致的壳体开裂，也能去除锐边，防止装配时划伤操作人员。安装边界方面，整套壳体装配完成后的总高度控制在42mm以内，最大外径为120mm，底部固定耳的安装孔中心距为130mm，适配大部分桌面小型游戏装置的安装预留空间，供电仓的内部尺寸为65mm25mm15mm，可以兼容市面上常见的10000mAh以内的小型柱状移动电源模组，

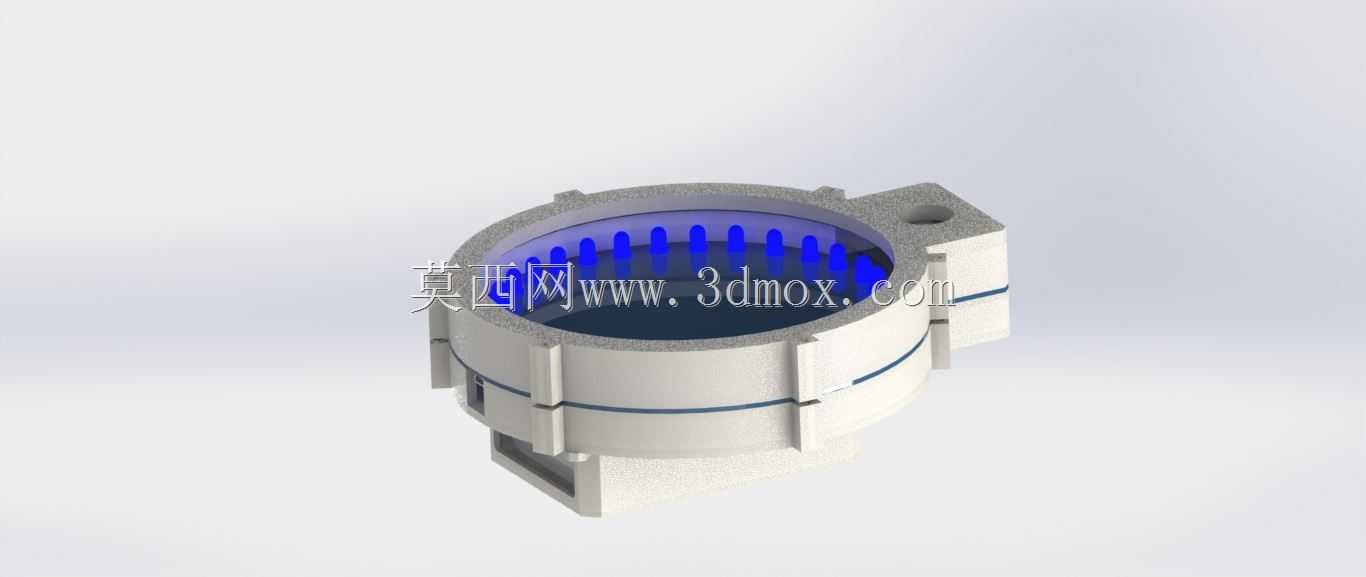

　　也可以根据需求替换为定制的锂电池包，仓内预留了2mm的走线空间，方便焊接供电引线。灯光透出部分的上盖采用半透明磨砂材质的设计预留，不需要额外加导光板就能让LED灯光形成均匀的环形光带，不会出现明显的灯珠颗粒感，上盖的内圈做了遮光台阶，避免光线从壳体的拼接缝隙漏出，保证灯光全部从正面的环形区域透出，提升游戏装置的视觉反馈效果。整套结构没有复杂的异形曲面，所有特征都可以通过常规注塑工艺实现，不需要做特殊的抽芯结构，开模成本较低，适合小批量的定制类游戏硬件生产使用，各部件的拆分也方便后续做表面处理，比如上盖做半透磨砂、下壳做哑光晒纹，不需要额外做遮蔽工艺，提升生产效率。在实际使用场景中，这类壳体可以直接用于桌面反应类游戏、环形灯光互动玩具、小型桌游电子装置的核心电路封装，既可以独立作为桌面装置使用，也可以作为大型游戏设备的一个交互模块嵌入安装，结构的通用性较强，只需要调整中层支撑框的内圈尺寸，就能适配不同直径的环形LED PCB板，不需要重新设计整套壳体结构。
