中世纪风格仿古单手剑带剑鞘结构设计

　　本次呈现的仿古单手剑结构，核心参考中世纪单手佩剑的形制逻辑做还原设计，整体兼顾工艺摆件展示与冷兵器形制复刻的双重需求，在结构拆分上做了适配现代加工工艺的调整，没有完全照搬古兵器的锻接结构，更适合数控加工、3D打印等现代制造方式落地。从实际应用场景来看，这类结构主要用于文创工艺摆件制作、影视道具复刻、历史兵器复原研究三个方向，不同场景下的结构细节会有细微调整：做摆件时可适当降低刃部锋利度要求，重点还原外观质感；做影视道具时会在配重上做轻量化处理，适配演员长时间持握的使用需求；做复原研究件时会严格对应史料记载的配重比例，还原真实持握手感。

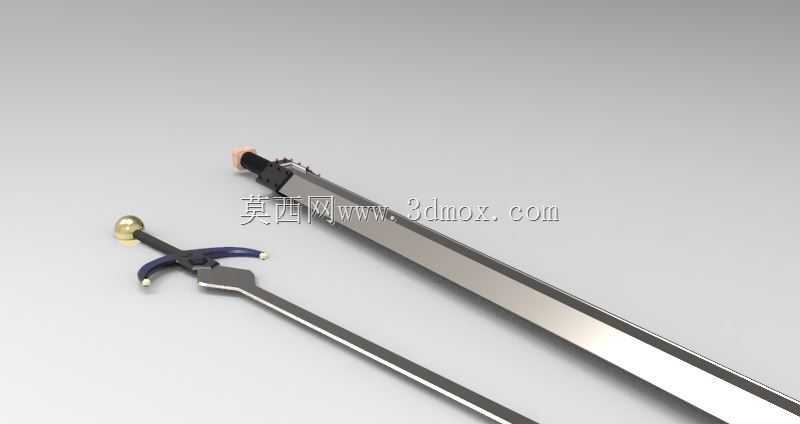

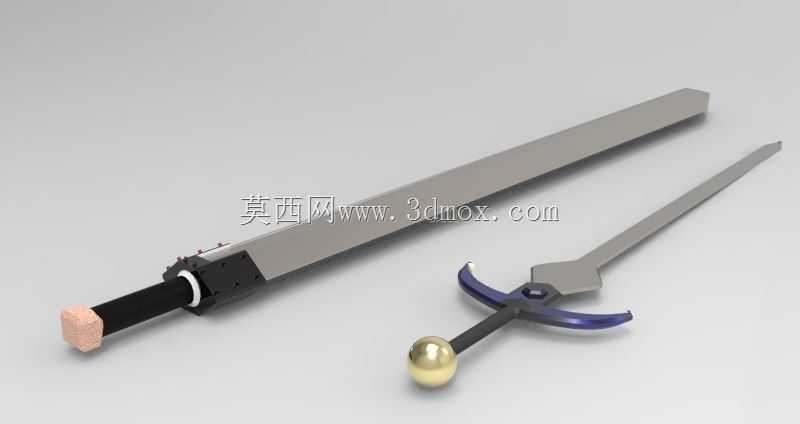

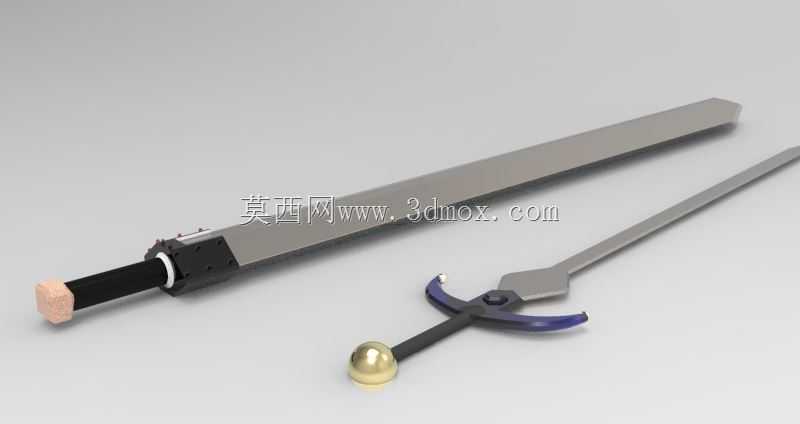

　　从功能特性上看，整套结构分为剑身、剑格、剑柄配重、剑鞘四个独立模块，各模块之间采用过盈配合加定位销的连接方式，不需要额外粘接即可实现稳固装配，拆分后也方便做表面分色处理。剑身部分采用等宽厚脊设计，脊部厚度从剑格位置向剑尖位置做线性递减，既保证了整体结构的刚性，也让整剑重心落在剑格前20mm的位置，符合单手剑的持握平衡要求，持握时不会出现头重脚轻的晃动感。剑格部分做了弧形下弯的护手结构，边缘做圆弧过渡处理，避免尖锐棱角造成的磕碰损伤，剑格中心开有与剑身根部匹配的方形定位孔，装配后可限制剑身的周向转动，避免使用过程中出现松旷。剑柄部分采用分段式结构，内层为金属芯杆连接剑身与尾部配重球，外层包裹防滑握持段，握持段直径设置为28mm，适配成年男性的手掌握持尺寸，尾部配重球采用球形结构，重量占整剑总重的15%，用来平衡剑身前端的重量，让持握时的手腕受力更均匀。

　　配套的剑鞘结构采用薄壳包裹设计，鞘身内部做有与剑身截面匹配的导向槽，剑身插入时可顺着导向槽滑入到位，不会出现卡滞或剐蹭刃部的问题；鞘口位置做有金属包边结构，既提升了鞘口的耐磨性能，也能在剑身插入时起到导向定位作用，鞘身外侧设置有挂耳结构，可适配腰带挂载的使用需求，挂耳的安装位置做了重心匹配设计，挂载后剑身不会出现过度前倾或后仰的情况。

　　设计过程中首先确定了整剑的总长度边界，整剑全长控制在920mm，其中剑身长度760mm，剑柄长度160mm，这个尺寸既符合中世纪单手剑的常规尺寸范围，也适配常规展示柜的内部层高，不会出现摆放时高度超限的问题。剑鞘的总长度比剑身长10mm，保证剑尖完全收纳在鞘内，不会出现剑尖外露的情况，鞘身的最大外径设置为42mm，握持拔剑时的受力点更合理。各部件的装配公差控制在0.1mm以内，金属部件之间的配合面做表面粗糙度处理，避免装配时出现刮痕，非金属握持部分做防滑纹理处理，提升持握时的摩擦力。在结构强度校核上，剑身采用40Cr材质做调质处理的话，侧向可承受15kg的静载荷不会出现永久变形，满足道具展示与常规把玩的强度需求；如果采用树脂材质3D打印制作，可适当加厚脊部厚度2mm，同样能满足摆件的使用强度要求。整套结构没有复杂的异形曲面，所有曲面都可通过三轴数控加工完成，不需要五轴设备即可实现全尺寸加工，降低了生产制造的设备门槛，小批量定制生产时的成本可控性更强。
