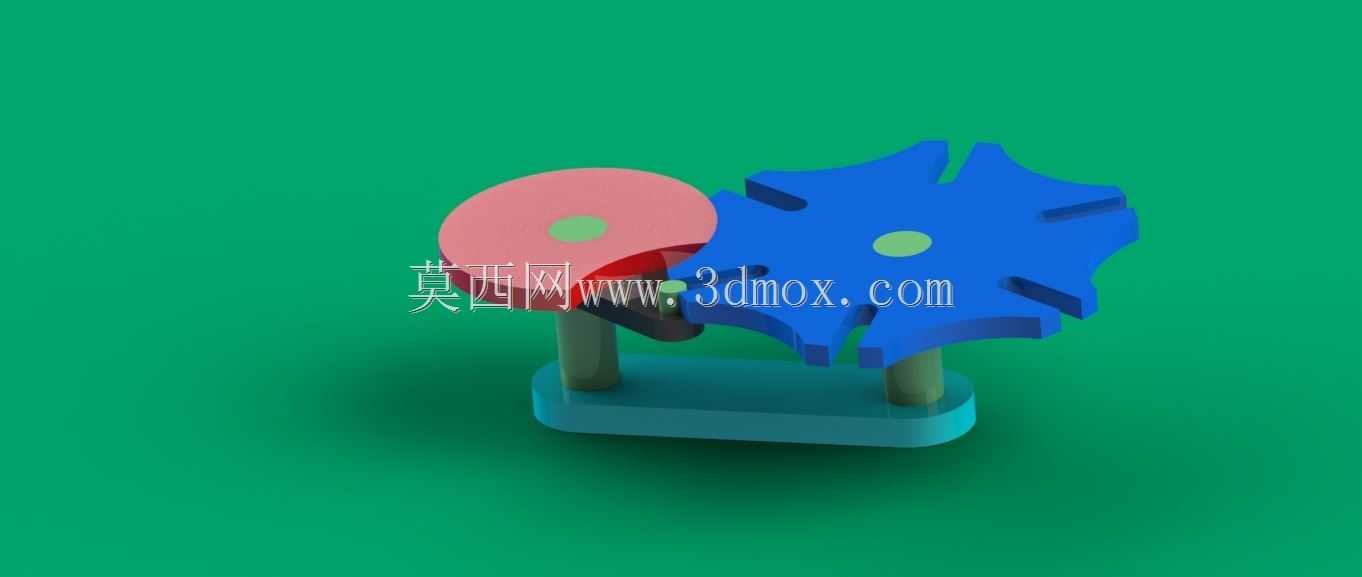

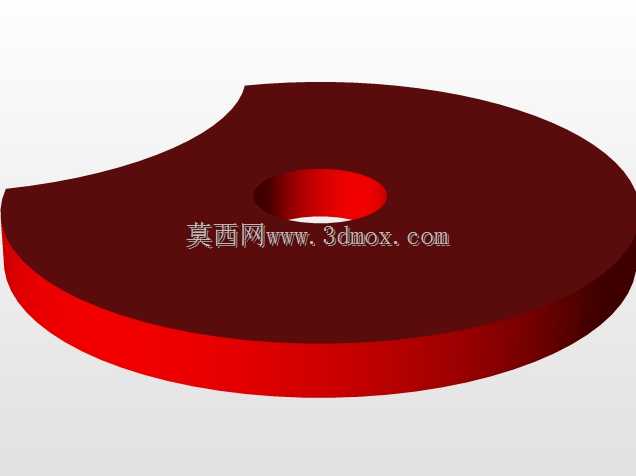

  在自动化生产线的转位工位、多工位装配设备的分度送料环节、包装机械的间歇送膜单元、印刷设备的走纸步进机构中,这类间歇传动结构是实现连续动力输入到步进式动作输出的核心部件,相比棘轮传动,它的运行冲击更小,分度精度更稳定,在中低速间歇传动场景里应用占比很高。这套结构的核心逻辑是通过带圆柱销的主动拨盘,和带径向槽的从动槽轮配合,当主动拨盘连续回转时,圆柱销进入槽轮的径向槽阶段,会带动槽轮转过固定的分度角度,当圆柱销脱离径向槽后,槽轮上的内凹锁止弧会和主动拨盘上的外凸锁止弧贴合,让槽轮保持静止锁止状态,直到下一个圆柱销再次进入径向槽,重复下一次分度动作,整个过程不需要额外的锁止部件,依靠自身型面就能实现动停切换,结构紧凑度很高。

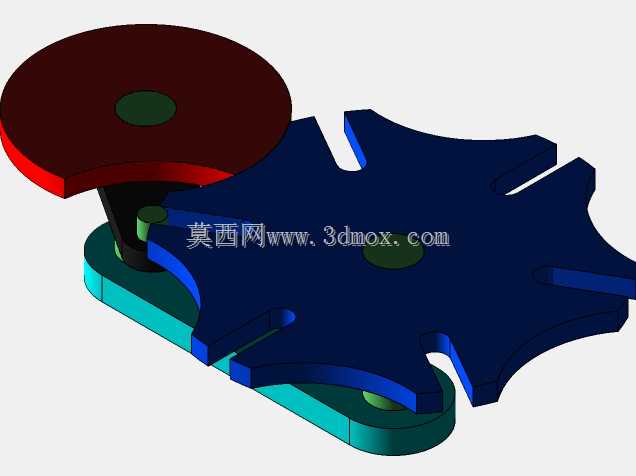

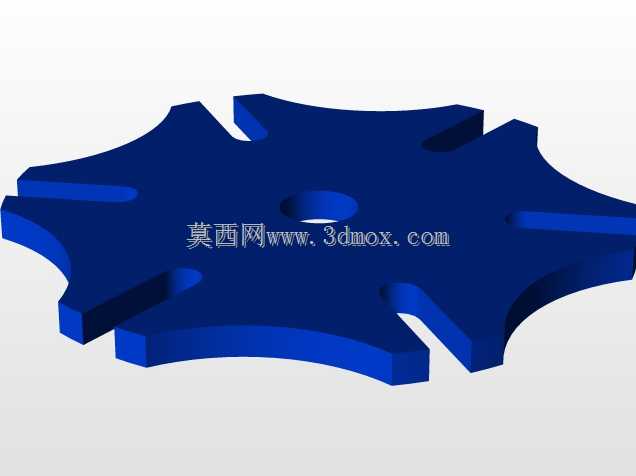

  从结构布局来看,主动拨盘和从动槽轮的中心距是整个设计的核心安装基准,这个尺寸直接决定了圆柱销的回转半径、槽轮的径向槽深度,以及锁止弧的配合间隙,实际建模时需要先根据需要的分度数确定槽轮的槽数,常见的4槽结构对应每次90度的转位,6槽结构对应每次60度转位,槽数越少,槽轮运动时的角加速度越大,运行冲击也越明显,适合转速更低、负载更小的工位,槽数越多,运动过程越平缓,但整体结构尺寸会相应增大,需要结合安装空间和工位节拍做平衡。主动拨盘上的圆柱销通常采用悬臂式安装,根部需要做圆角过渡避免应力集中,圆柱销的直径要和槽轮径向槽的宽度保持小间隙配合,间隙过大会导致传动时存在回程间隙,影响分度精度,间隙过小则会增加装配难度,运行时容易出现卡滞,

  锁止弧的配合面需要做光滑过渡,表面粗糙度要控制在合理范围,减少锁止状态切换时的摩擦磨损。安装边界方面,两个回转副的轴线需要保持严格平行,否则会导致圆柱销和径向槽的接触偏载,加速局部磨损,严重时甚至会出现机构卡死的情况,整个机构的底座需要有足够的刚性,避免运行时的振动导致中心距发生偏移,主动轴的输入端通常会配套减速电机直连,不需要额外增加复杂的传动链,减少动力传递过程中的间隙累积。在实际选型适配时,需要先核算工位需要的转位时间和静止时间的比值,也就是动停比,这个参数由槽数和圆柱销的数量共同决定,单圆柱销的4槽结构动停比是1:3,也就是主动轴转一圈,槽轮运动四分之一圈时间,静止四分之三圈时间,如果需要更高的动停比,

  可以在主动拨盘上对称布置两个圆柱销,这样主动轴转一圈就能带动槽轮完成两次分度,适配节拍更快的工位。这套结构的从动槽轮在运动阶段的角速度是变化的,刚进入啮合和刚脱离啮合的瞬间存在柔性冲击,所以不适合高速运转的场景,通常主动轴的转速控制在每分钟100转以内时,运行稳定性和使用寿命都能得到较好的保障,如果需要应用在更高转速的场景,就需要对槽轮的槽型做修正,比如采用曲线槽替代直槽,优化运动过程中的角加速度变化曲线,降低冲击载荷。建模过程中需要重点校核圆柱销进入和脱离径向槽的位置,确保在这个瞬间,槽轮的径向槽中心线刚好和两个回转中心的连线垂直,这样才能保证圆柱销进入槽内时的速度方向和槽的方向一致,避免刚性撞击,锁止弧的起止位置也要和这个节点精准匹配,保证圆柱销脱离槽的瞬间,锁止弧刚好进入配合位置,不会出现槽轮游动的情况。两个回转支撑部位通常会采用深沟球轴承做支撑,减少回转阻力,轴承座的安装孔需要和底座一体加工,保证同轴度,主动轴和从动轴的伸出端可以根据配套设备的需求设计成键槽连接或者法兰连接,方便和上游动力部件、下游执行转盘做装配对接。
