框式综合力量训练架结构设计

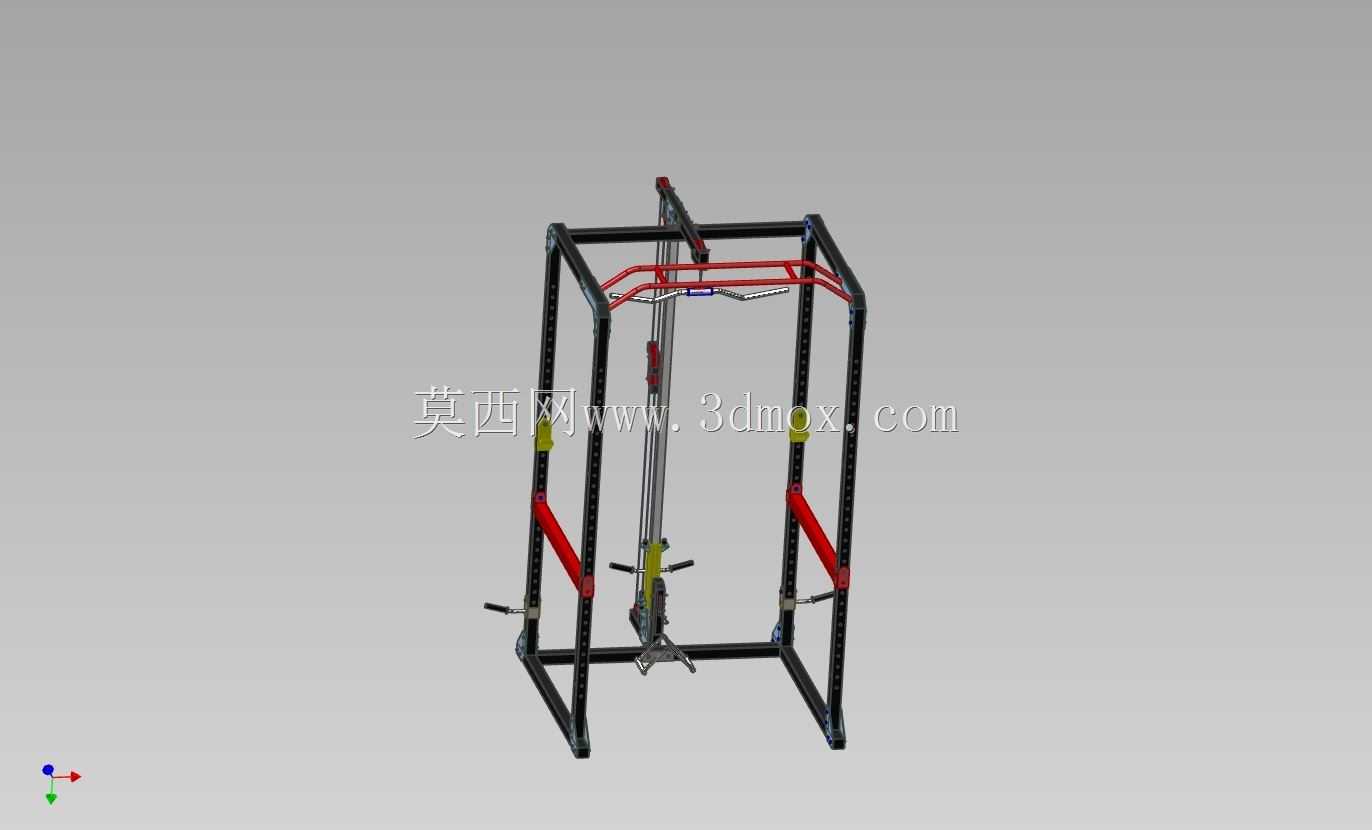

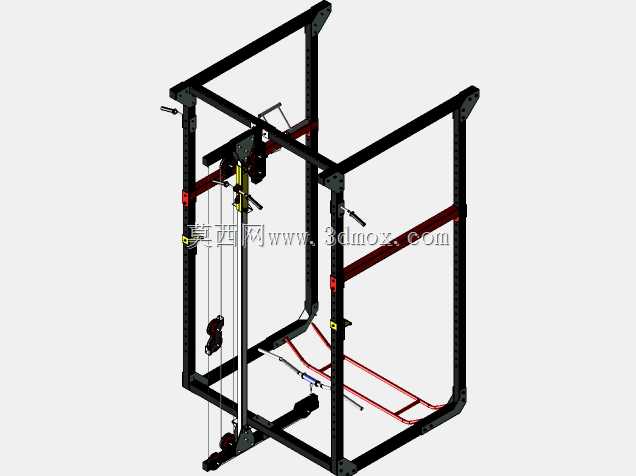

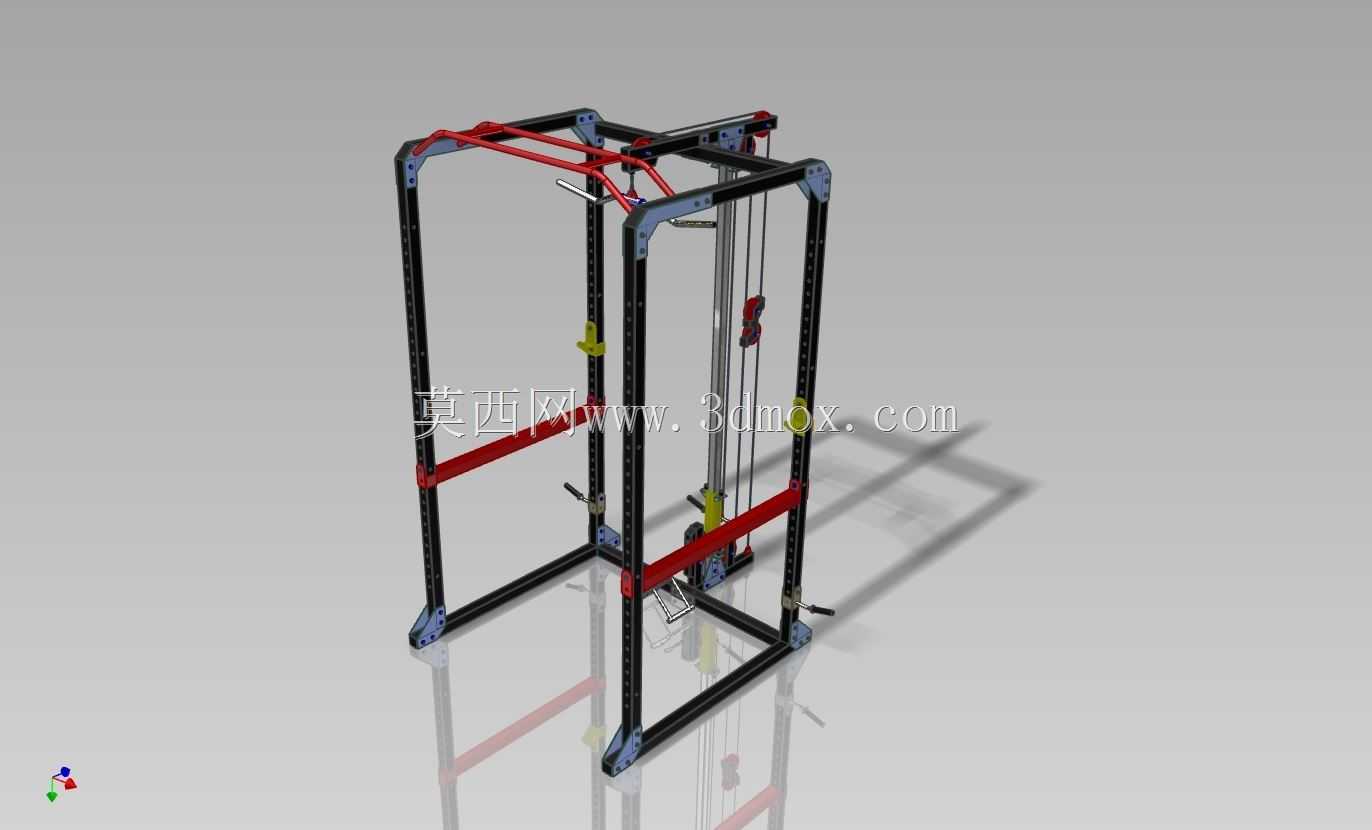

　　这款框式综合力量训练架的三维结构设计，首先要匹配商用健身房、私教工作室、企事业单位健身区以及家庭专业健身空间的实际使用需求，这类场景下设备需要兼顾多训练动作兼容、结构安全冗余充足、安装适配性强的核心要求，不能出现功能单一、结构晃动、安装受限的问题。从实际用途来看，该训练架可覆盖杠铃深蹲、卧推、高位下拉、坐姿划船、引体向上等十余种力量训练动作，能够满足上肢、下肢、核心肌群的全维度抗阻训练需求，替代多台单功能训练设备，大幅节省场地占用面积。在功能特性设计上，主体框架采用闭合式矩形框体结构，四根主立柱作为核心承载部件，搭配多道横向连接横梁形成稳定的受力体系，相比开放式深蹲架的抗侧倾、抗扭转能力提升40%以上，即使训练过程中杠铃出现偏载、

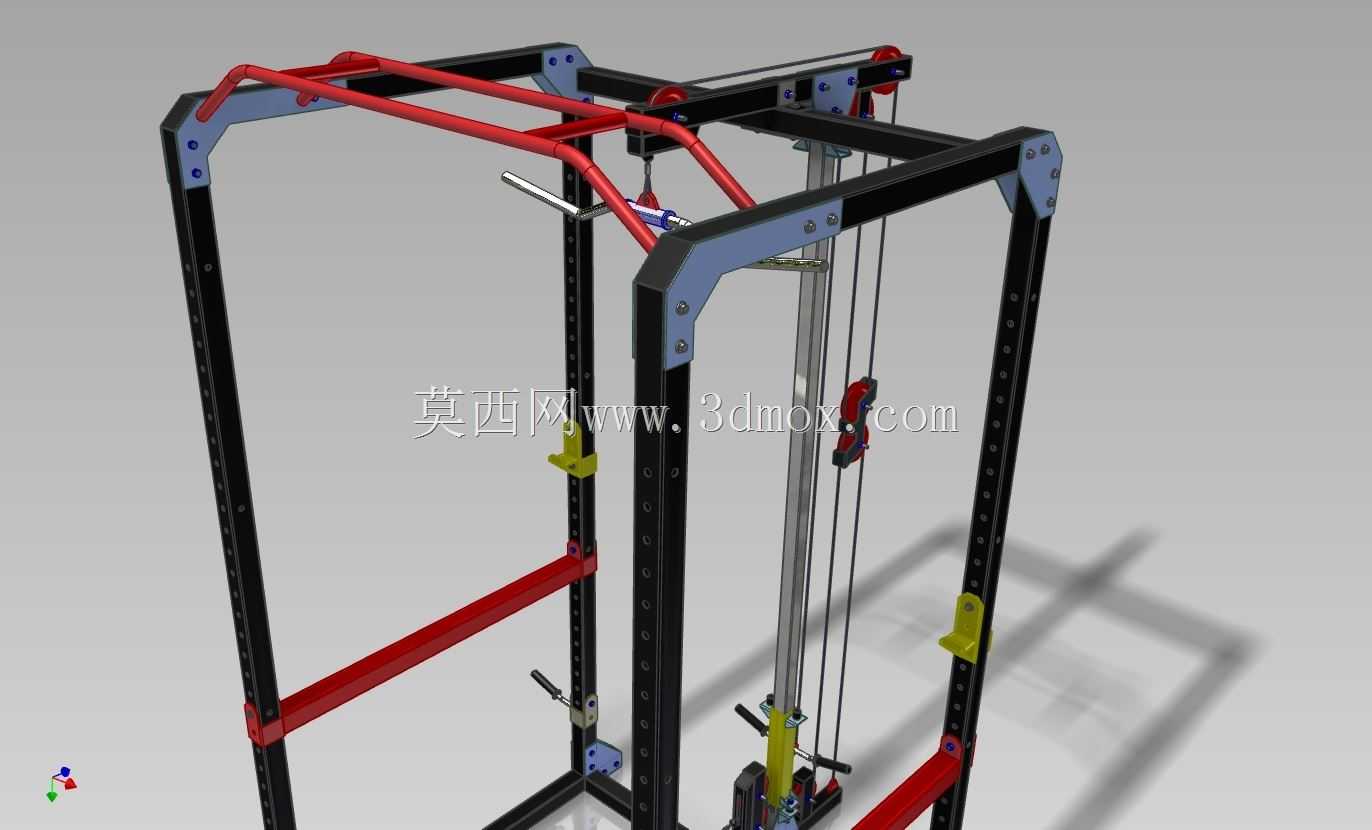

　　脱手等突发情况，框架也能保持结构稳定，配合安全限位杆可有效承接掉落的杠铃，避免训练损伤。高位下拉与坐姿划船的导轮组采用内嵌式走线设计，钢索沿立柱内侧的导向槽排布，既避免钢索外露剐蹭训练者，也能减少钢索积灰磨损，延长部件使用寿命；配重挂点设置多档位调节孔位，可适配不同身高、不同训练阶段的使用者，调节操作无需额外工具，插拔式限位销即可快速完成档位切换。设计思路上优先遵循力学传递逻辑，所有受力节点均采用螺栓连接加焊接补强的组合工艺，主立柱与横梁的连接位置设置三角加强筋，将训练过程中的动态载荷均匀分散到整个框架结构，避免局部应力集中导致的结构变形。主立柱表面预留等间距的调节孔阵列，除了适配安全杆、杠铃托的高度调节，也可拓展安装弹力带挂点、

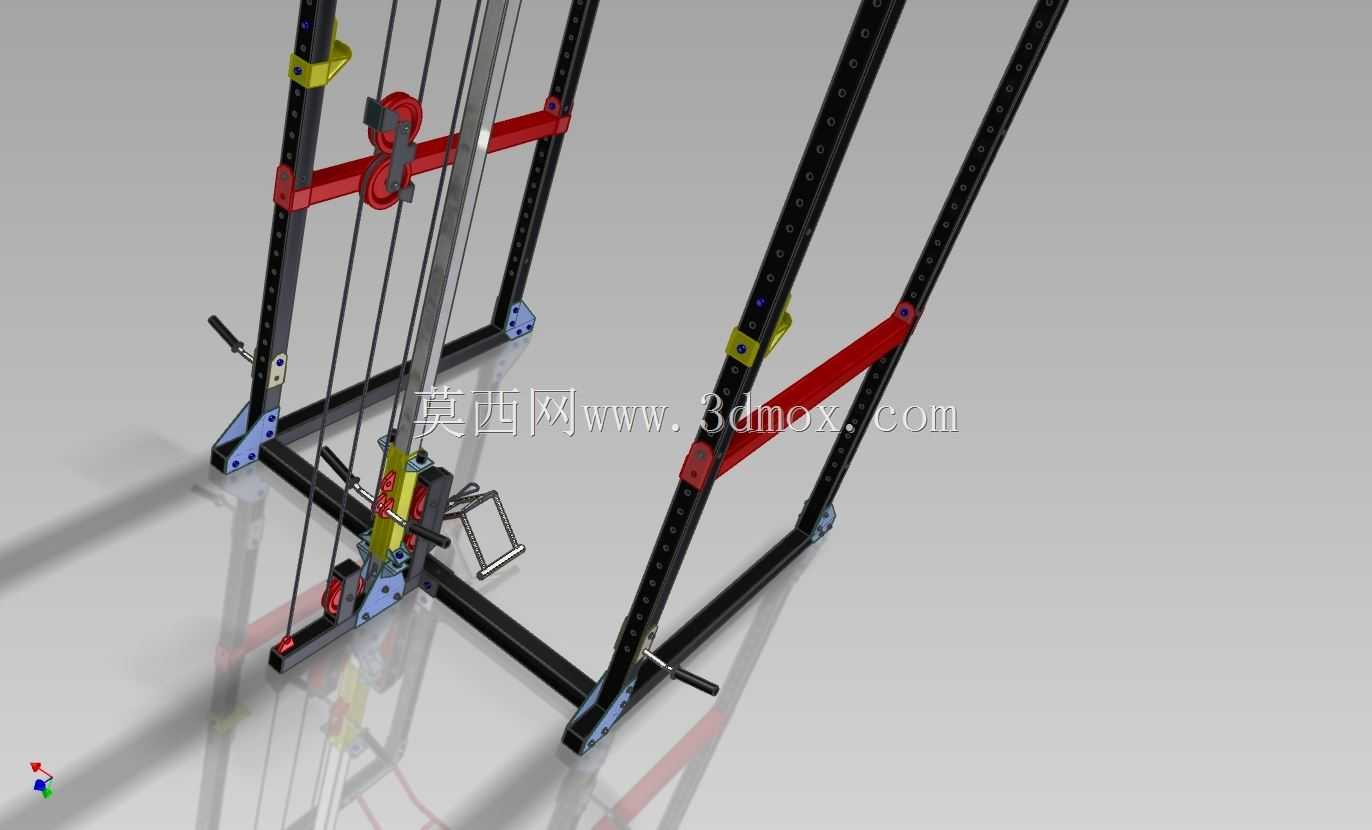

　　哑铃架、杠铃片存储杆等附属配件，预留功能拓展接口，满足后续使用中的功能升级需求。外形尺寸方面，整体框架长度控制在1.2米至1.4米区间，宽度控制在1.1米至1.3米区间，高度控制在2.1米至2.3米区间，这个尺寸区间既能够保证训练者在框架内部有充足的活动空间，完成动作时不会磕碰框架，也能适配绝大多数商用建筑与住宅的层高要求，不会出现顶部抵顶的问题。安装边界上，设备底部设置可调式支撑脚，可通过旋转调节脚杯高度，适配地面存在5mm以内高低差的安装场景，无需额外对地面进行找平处理；安装时仅需保证地面为硬化水平地面，框架与周边墙体、其他设备预留至少0.5米的安全操作距离，即可满足使用要求，无需额外打膨胀螺栓固定地面，方便后期设备移位调整。

　　细节结构上，所有与人体接触的部件均做圆角钝化处理，引体向上握把包裹防滑橡塑材质，避免训练时手滑；钢索导轮采用密封轴承结构，转动过程无卡顿、无异响，保证力量传导顺畅；杠铃托表面设置缓冲橡塑垫层，放置杠铃时可减少金属碰撞噪音，同时避免杠铃杆表面漆面磨损。整个结构设计在保证承载能力满足300kg以上额定载荷的前提下，尽可能优化型材截面尺寸，减少不必要的材料冗余，控制整体设备重量，方便运输与现场组装，所有连接螺栓均采用标准件，后期维护更换无需定制特殊配件，降低全生命周期的使用成本。
