分体式金属板材冲孔作业工装结构

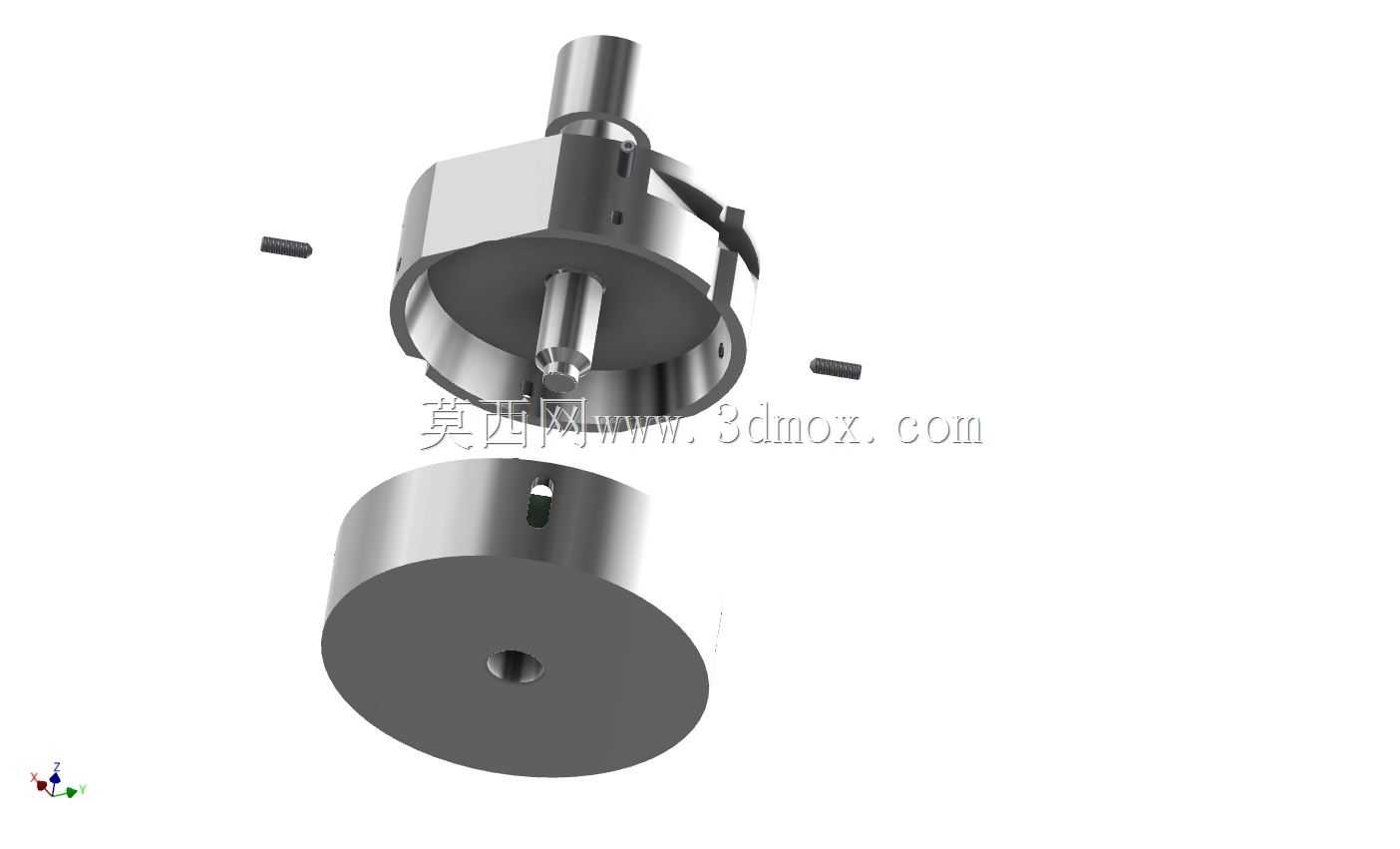

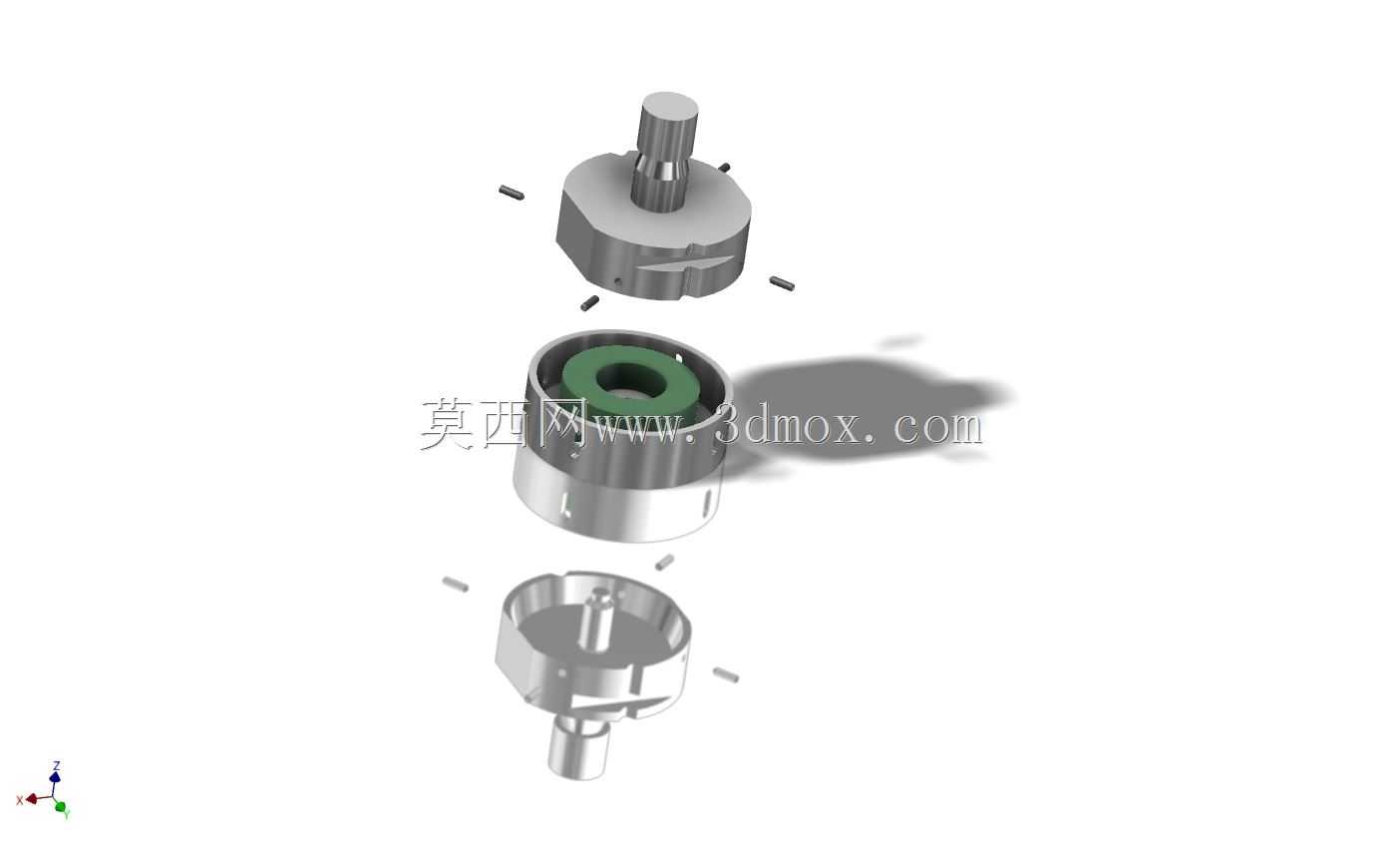

　　在钣金加工、五金件批量生产的车间场景里，这类冲孔结构常被集成在小型手动冲孔设备或是自动化冲压工位的末端执行端，针对薄钢板、铝合金薄板、铜排等常见加工基材完成预设孔径的冲裁作业，替代传统钻孔工艺带来的毛刺多、效率低、孔位同轴度差的问题。整套结构采用三段式同轴装配设计，从上至下分别为冲头驱动连接段、中间模座导向段、下模承托定位段，各段之间通过定位销完成周向角度固定，避免冲裁过程中部件发生周向转动导致冲头崩刃或是孔位失圆。冲头段采用整体硬质合金材质的工作端，与上部的连接柄采用过盈压装配合，连接柄上预留的平位结构可直接与冲压设备的驱动滑块锁紧，无需额外定制转接法兰，适配市面多数小型台式冲压设备的安装接口。

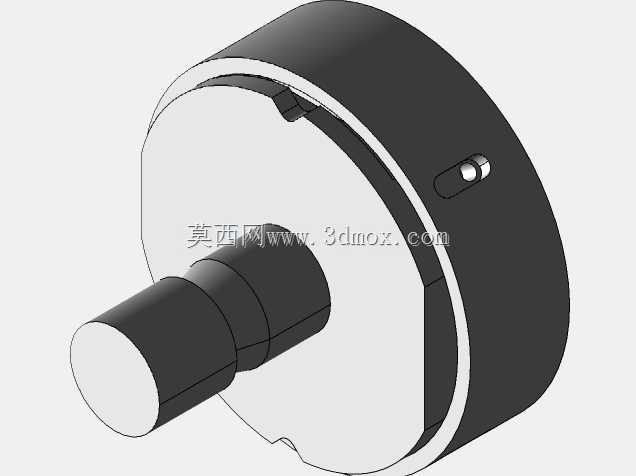

　　中间模座段内置自润滑铜套作为冲头的运动导向副，铜套与模座本体采用过盈装配，模座外壁均匀分布的四个径向定位孔可穿入紧定螺钉，将模座固定在设备的安装工位上，铜套的内孔粗糙度控制在Ra0.8以内，保证冲头往复运动时的同轴度误差不超过0.02mm，冲裁1mm厚冷轧钢板时的孔壁粗糙度可稳定达到Ra3.2，无需后续二次去毛刺工序。下模段的承托孔与冲头的单边间隙控制在板厚的5%-8%区间，针对不同厚度的加工板材可快速更换对应间隙的下模组件，下模与中间模座之间通过止口定位，拆装时无需重新校准同轴度，单组模头更换时间可控制在2分钟以内，适配小批量多品种的柔性生产需求。整套结构的外形轮廓最大直径为73mm，总装配高度为293mm，

　　适配的冲孔直径规格为11mm，安装时需保证下模承托面与设备工作台面的平行度误差不超过0.03mm/100mm，驱动滑块的下行行程需预留3-5mm的过冲量，避免冲头未完全穿透板材导致孔位边缘残留连料。在实际生产应用中，这类结构除了常规的平板冲孔作业外，还可通过更换定制冲头，完成百叶窗、压筋、冲凸包等简易成型工序，模座上预留的废料滑落通道可直接将冲裁产生的圆形废料引导至设备下方的废料收集盒，避免废料堆积在模腔内部导致的卡模、闷车问题。设计过程中针对冲头的疲劳寿命做了结构优化，冲头的工作段与连接段之间做了R2的圆弧过渡，避免应力集中导致的冲头根部断裂，在连续冲裁1mm厚冷轧钢板的工况下，冲头的单次刃磨寿命可达到3万次以上，

　　模座本体采用45号钢调质处理，硬度达到HB220-250，兼顾结构刚性与加工成本，导向铜套的油槽内填充的锂基润滑脂可保证设备连续运行8小时无需额外补脂，降低日常维护的工作量。针对现场安装的边界限制，整套结构的上部连接柄直径为12mm，可直接穿过多数小型冲压设备的滑块安装孔，下模段的安装定位直径为35mm，与设备工作台的安装孔采用H7/h6间隙配合，安装时无需额外制作工装夹具即可快速完成定位锁紧，对于部分没有专用安装孔的简易工作台，也可通过模座外壁的四个紧定螺钉直接将整套结构固定在自制的工装支架上，适配现场多样化的安装条件。冲裁作业过程中，中间模座的导向结构可抵消冲头接触板材瞬间产生的径向侧向力，避免冲头受侧向力弯曲变形，即使是冲裁位置靠近板材边缘的孔位，也能保证孔位的位置度误差不超过0.1mm，满足多数五金结构件、电控柜安装板、金属支架类零件的冲孔精度要求，相比传统的钻孔加工方式，单孔加工效率可提升10倍以上，且加工过程中无切削液消耗、无铁屑飞溅，作业环境更整洁。
