车间装配工位与物料存储布局三维设计

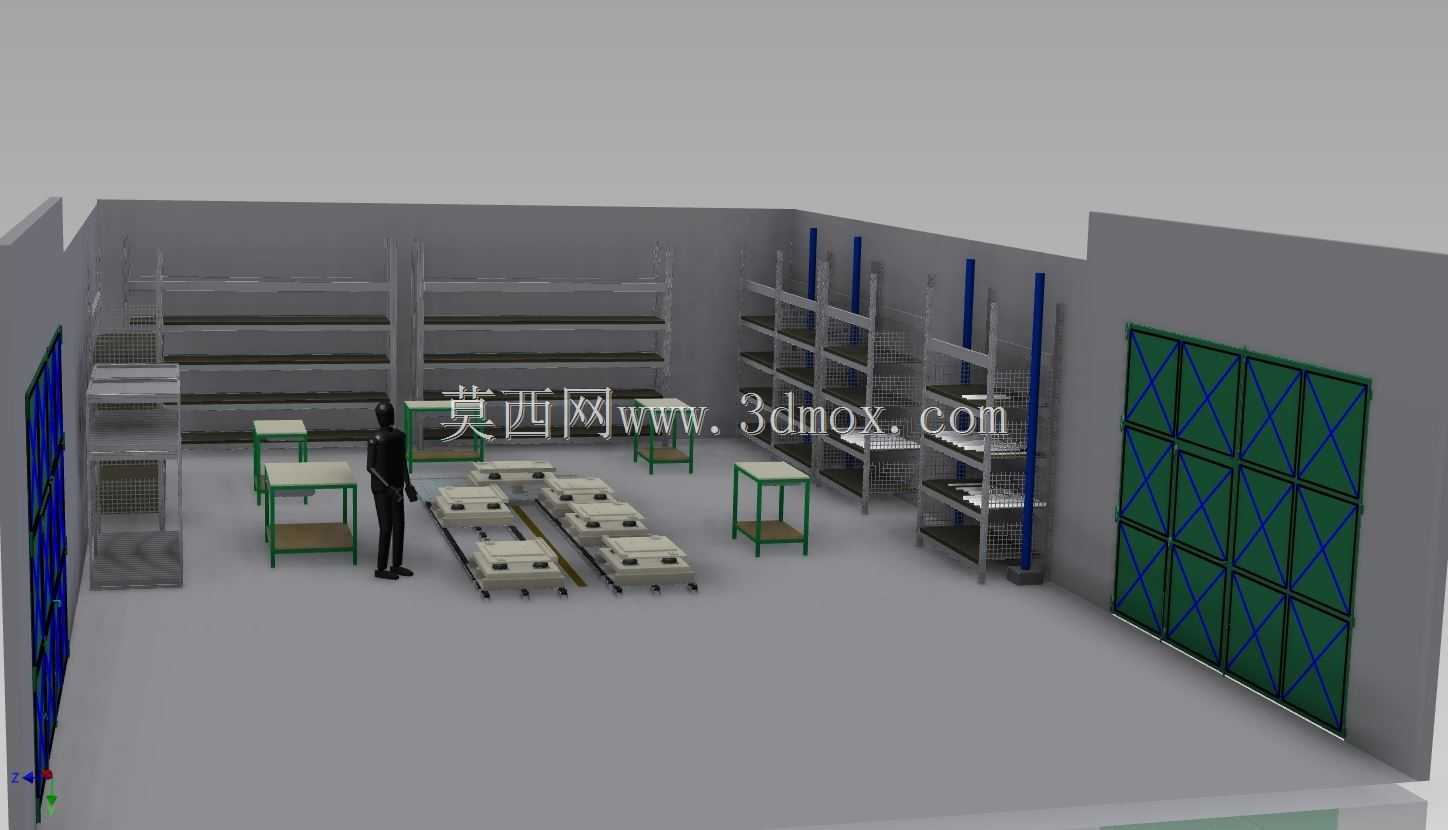

　　这套三维布局还原了离散制造场景下中小零部件装配车间的典型作业单元排布，核心围绕物料暂存、工位作业、线边转运三个核心生产环节做空间匹配，完全贴合多品种小批量装配模式的现场动线逻辑。从空间边界来看，整体作业单元的横向跨度适配常规18米跨度的标准工业厂房柱距，纵向进深预留了1.2米宽的主巡检通道与0.8米宽的工位侧方操作空间，所有设备外轮廓与建筑墙体、立柱的安全间隙均控制在0.5米以上，既满足消防疏散的硬性要求，也避免了人员通行、物料转运时的磕碰干涉。

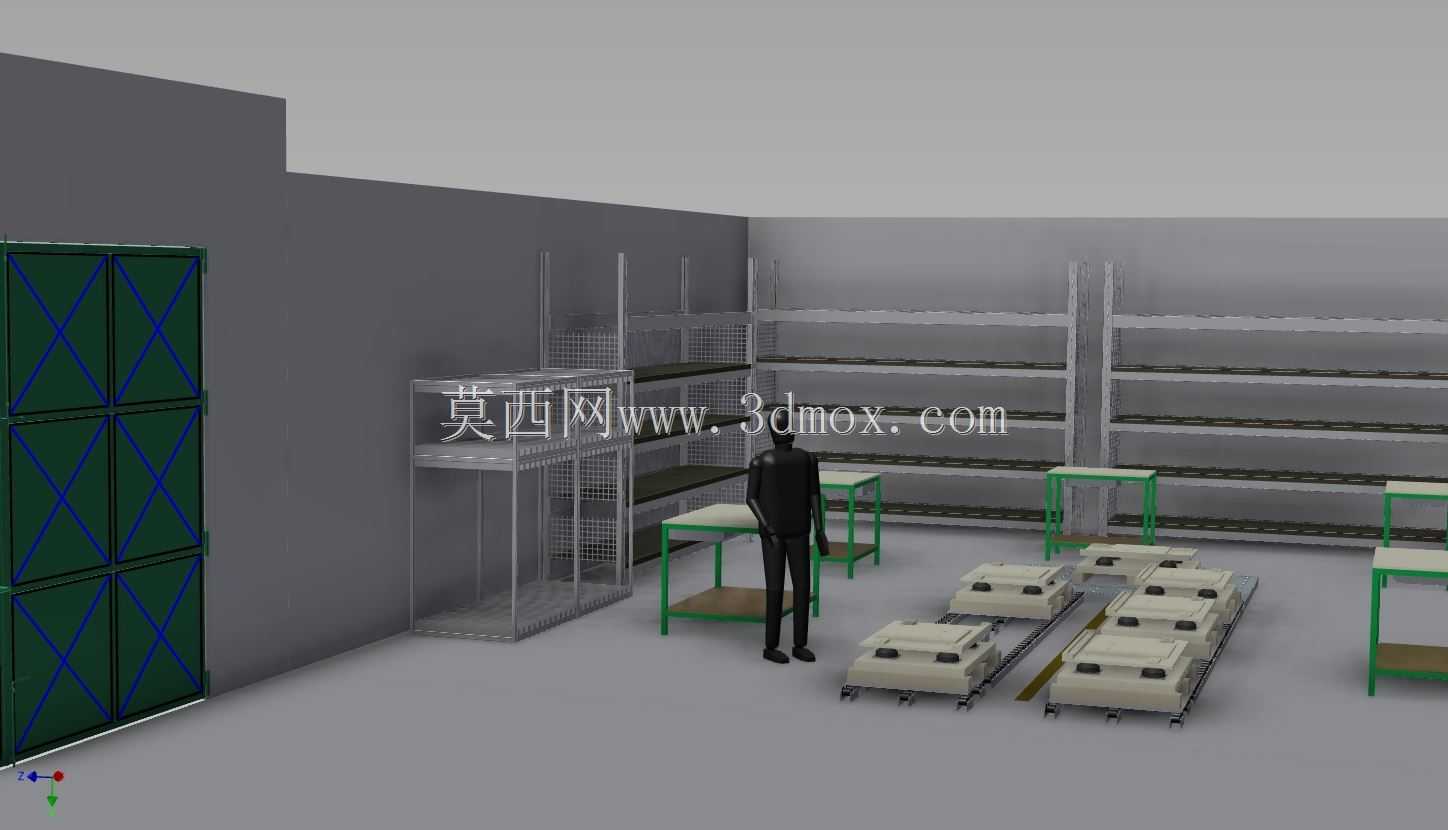

　　画面中沿墙体排布的多组存储货架，区分了横梁式重型层板与网片式侧挡两种结构，前者用于存放整箱包装的外购标准件、分装完成的组件单元，单层额定载荷匹配200kg的常规存储需求，层板高度可根据物料包装尺寸做50mm节距的调节，适配不同规格周转箱的堆叠存放；后者带侧挡网的结构专门用于存放细长轴类、易滑落的钣金加工件，避免物料取放过程中滑落伤人，货架底部预留100mm的垫高空间，既方便地面清洁时的污水导流，也能避免雨季地面返潮导致的金属零部件锈蚀。

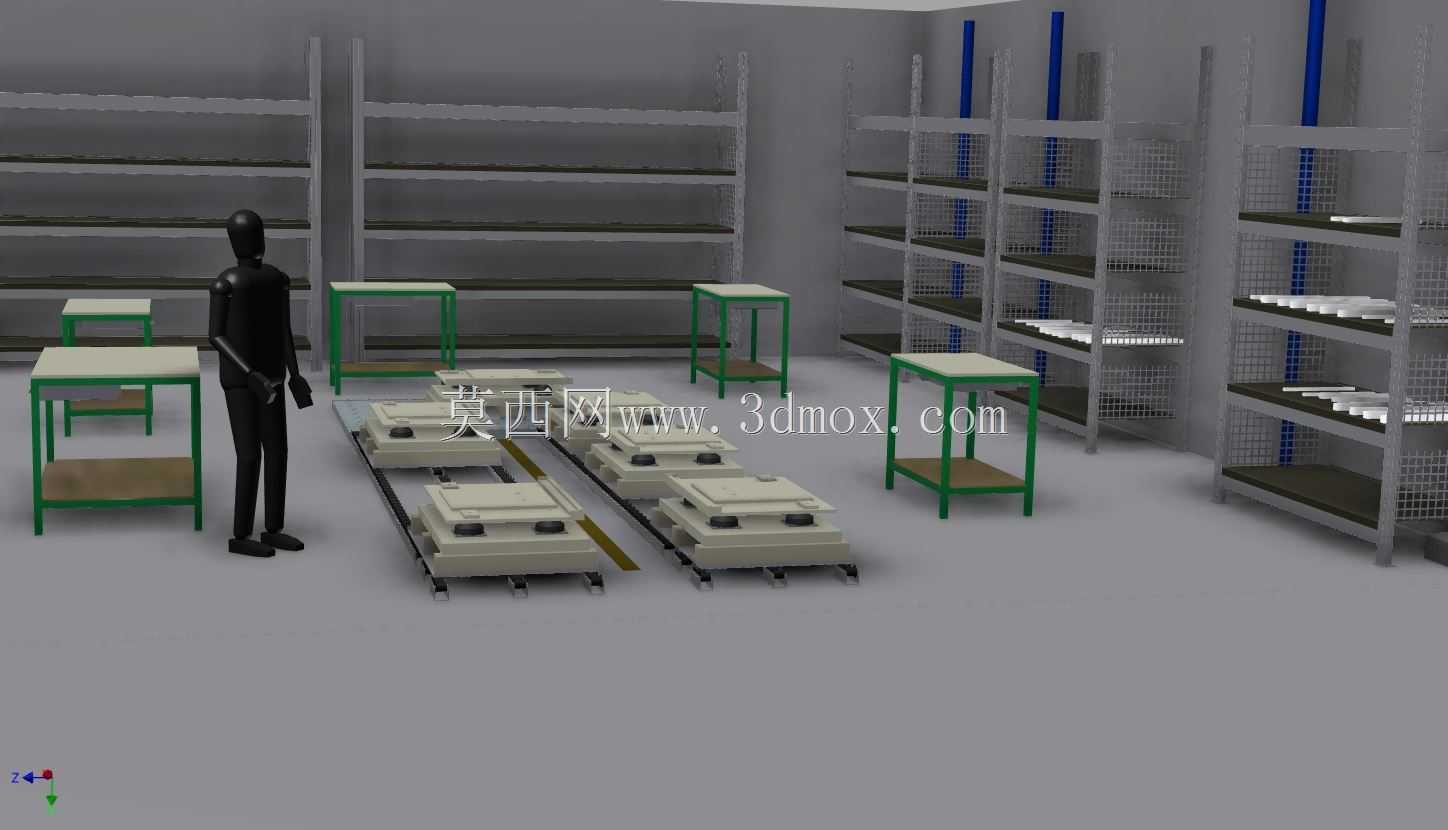

　　货架前方错落布置的多组绿色框架作业台，采用方管焊接框架搭配防静电台面的结构，台面高度统一设置为850mm，匹配立姿作业的人体工程学尺寸，台身侧方预留的工具挂板安装位可按需配置挂钩、料盒架，用于放置装配用的扭力扳手、螺丝刀等手动工具与即时取用的小规格紧固件，每个作业台的操作侧均预留了0.9米的自由活动空间，保证作业人员转身取放物料、操作工具时无空间阻碍，台脚配置的可调脚垫可适应±30mm的地面高度差，保证台面始终处于水平状态，避免精密装配过程中工件放置不稳。

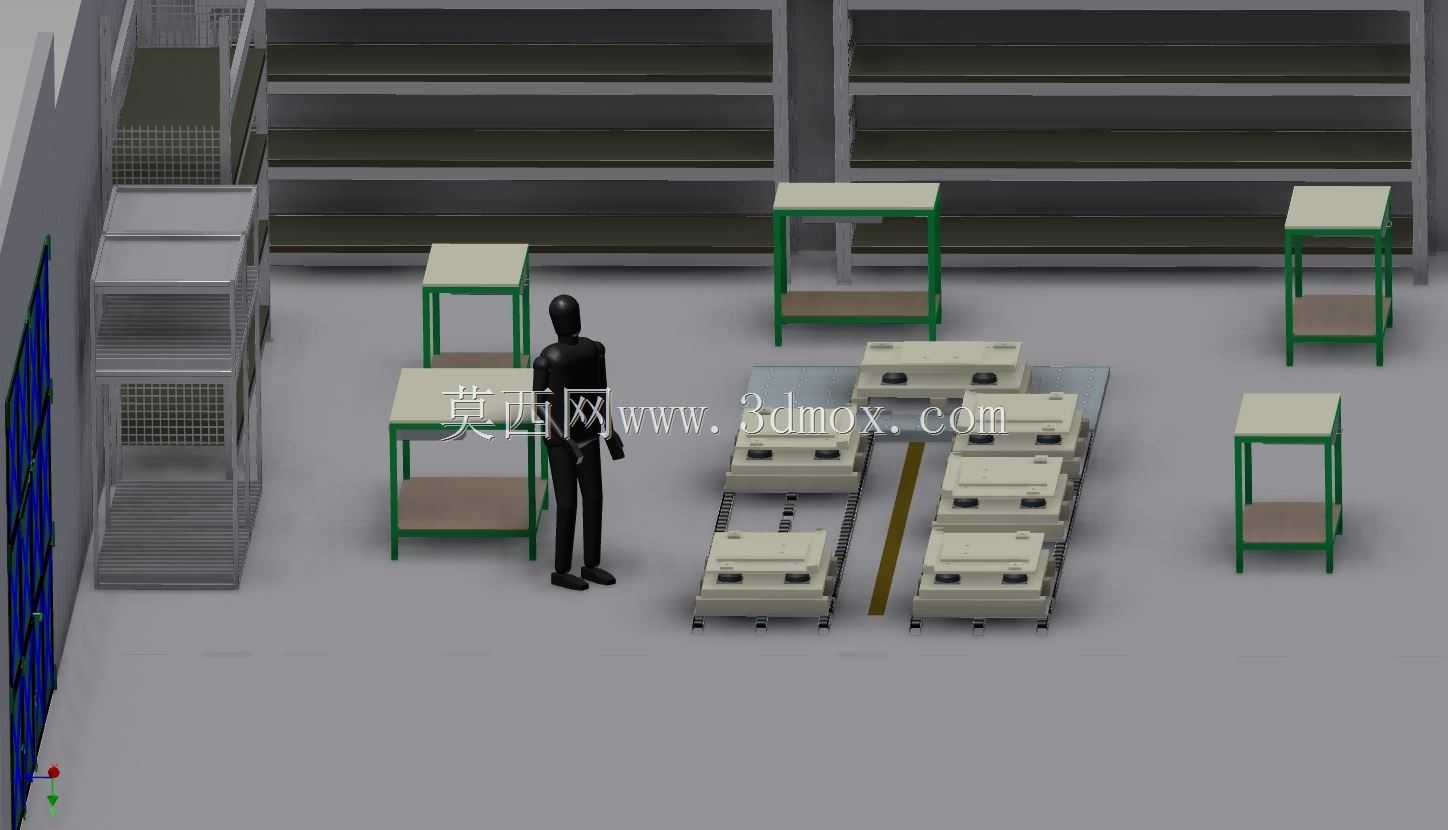

　　地面轨道上排布的多台重载转运载具，是衔接上游加工区与本装配工位的线边转运载体，载具台面设置的定位销可直接与装配工件的底部工艺孔配合，转运过程中无需额外捆绑固定即可保证工件不发生位移，轨道的铺设路径完全避开人员作业的固定站位，转运路径与作业区域的交叉点设置了明显的物理标识边界，避免转运过程中与作业人员发生干涉。画面中配置的人体模型用于校验作业空间的合理性，通过模拟人员站立操作、转身取料、弯腰取放低位物料的全流程动作，确认所有操作点位均在人体正常作业可达范围内，不存在需要过度探身、踮脚才能触及的不合理设计。

　　整体布局的设计逻辑完全遵循“物料最短移动距离”原则，高频取用的物料货架设置在距离作业台1米以内的范围，低频取用的大件物料货架沿墙体远端排布，转运载具的停靠位直接对准作业台的上料侧，工件从载具转移到作业台的移动距离控制在0.5米以内，最大程度减少装配过程中的无效动作浪费。所有工位器具的色彩选择也贴合生产现场的目视化管理要求，作业台框架采用醒目的绿色标识明确作业区域边界，货架采用工业灰色降低视觉疲劳，转运载具采用浅灰色与地面色彩形成柔和区分，通道区域预留的地面空间可后续施划黄色警示线，进一步明确不同功能区域的边界。

　　从安装适配性来看，所有货架、作业台均采用模块化组合结构，单一部件的最大重量不超过50kg，无需大型吊装设备即可完成现场组装，后期如果需要调整产线布局、增减工位，可直接拆解现有结构重新组合，无需额外采购新的工位器具，适配装配车间产能调整、产品换型时的布局快速迭代需求。货架的安装基础直接采用现有水泥地面，无需做额外的预埋件处理，只要地面平整度满足常规工业厂房要求即可安装固定，作业台无需与地面做硬连接，可根据实际生产需求灵活移位，适配不同生产批次的工位排布调整。
