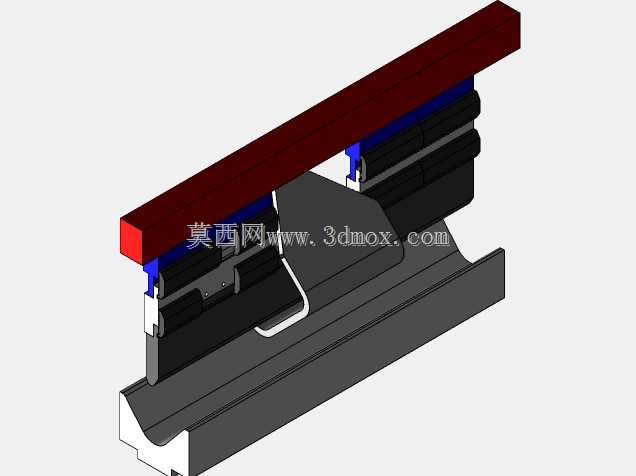

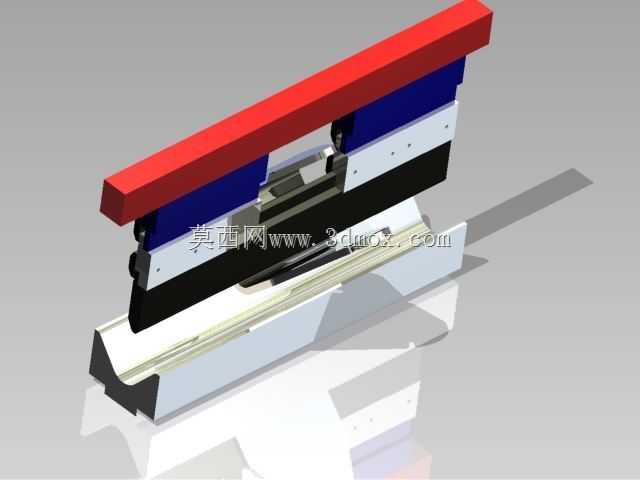

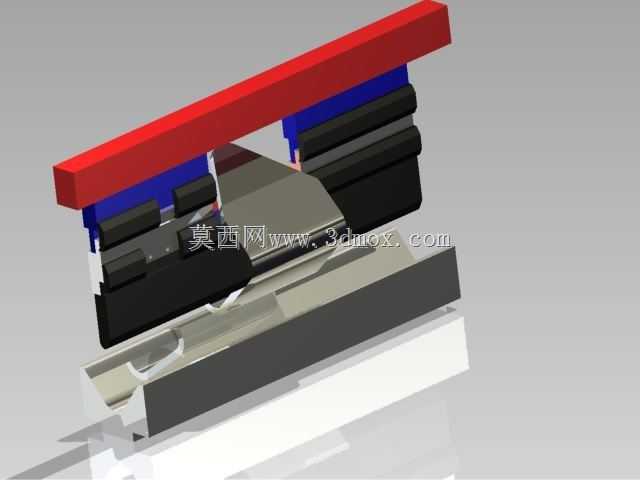

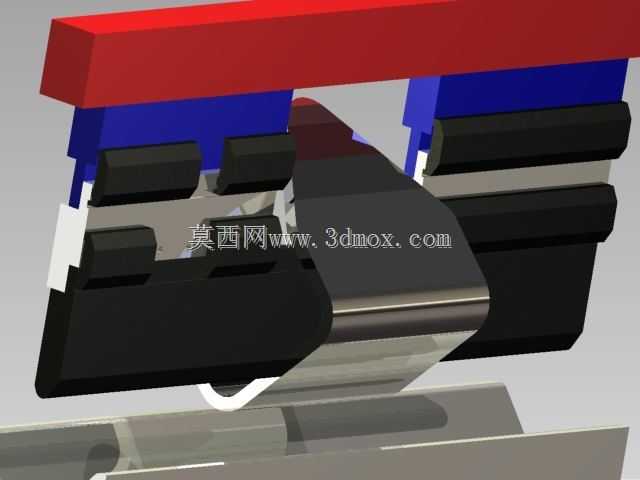

V180-80°R10H115厚15mm弯曲模结构

　　这套弯曲成型工装主要面向钣金冲压加工场景，适配常规机械式、液压式压力机的安装接口，多用于家电外壳钣金件、小型五金结构件、低压柜体配件的V型折弯工序，在中小型五金加工厂、钣金配套车间的批量生产环节中十分常见，可替代通用折弯机的简易分段模完成特定角度、固定R角的定型折弯作业，相比通用折弯模具，专用弯曲模的成型一致性更好，批量加工时的尺寸波动更小，能有效减少后续校形的人工工时。从结构组成来看，整套工装分为上模安装段、凸模成型段、凹模定位段、下模固定段几个核心部分，上模部分直接通过模柄或者压板接口固定在压力机滑块端面，随滑块做上下往复的冲压动作，凸模的成型面直接加工出R10的过渡圆角，角度匹配180-80°的成型需求，

　　凸模侧边设置的限位挡块可控制下压行程的终点位置，避免过压导致的板材拉伤、角度超差问题；下模部分的凹模采用分体式镶块结构，黑色的耐磨镶块通过螺栓紧固在下模座上，长期使用出现磨损后可单独更换镶块，无需更换整套模座，能有效降低工装的维护成本，凹模的成型槽与凸模的成型面间隙按15mm板材厚度的1.05-1.1倍设置，保证板材在弯曲过程中既能顺利流动填充成型腔，又不会因为间隙过大出现成型面起皱、回弹量超标的问题。设计阶段首先需要匹配目标加工板材的厚度参数，15mm厚度的板材属于中厚板范畴，弯曲过程中的回弹量需要提前在成型角度上做补偿，常规冷轧钢板的V型弯曲回弹量在2-5°区间，因此凸模的实际加工角度会比目标成型角度小相应数值，

　　试模阶段再根据实际冲压出的工件角度做微调，保证批量生产时工件角度稳定在公差范围内。安装边界方面，整套工装的闭合高度为115mm，适配安装行程大于150mm、工作台面开口尺寸大于工装外形尺寸的压力机，上模安装时需要校准凸模与凹模的同轴度，保证两侧间隙均匀，避免冲压过程中出现啃模、镶块崩裂的问题；下模固定时需要通过定位键与压力机工作台的T型槽配合定位，锁紧螺栓的扭矩要符合中厚板冲压的载荷要求，避免连续冲压过程中模座移位。实际生产使用时，操作人员需要将待加工板材靠紧下模侧边的定位挡边，保证每一次冲压的板材折弯边尺寸一致，首件冲压完成后需要检测折弯角度、折弯R角、边部直线度等参数，确认参数符合图纸要求后再开展批量生产，

　　连续生产过程中需要定期在凸凹模的成型面涂抹冲压润滑油，减少板材与模具成型面的摩擦，降低成型面的磨损速度，同时要定期检查紧固螺栓的预紧力、镶块的磨损情况，出现磨损超差时及时更换镶块，避免出现批量不合格工件。这套弯曲模的结构没有采用复杂的斜楔、侧推等附加机构，整体结构简单可靠，加工制造成本较低，维护难度小，非常适合单一品种、大批量的V型弯曲件加工场景，相比通用折弯模具，专用模的成型效率更高，对操作人员的技能要求更低，新员工经过简单培训即可完成上料、冲压、取件的全流程操作，能有效降低车间的人工技能依赖。
