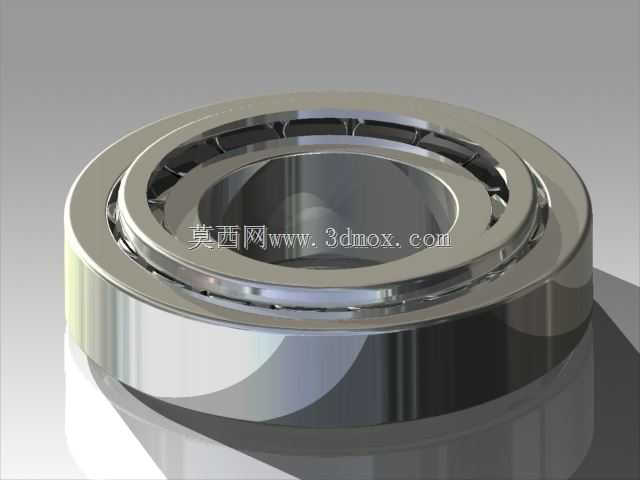

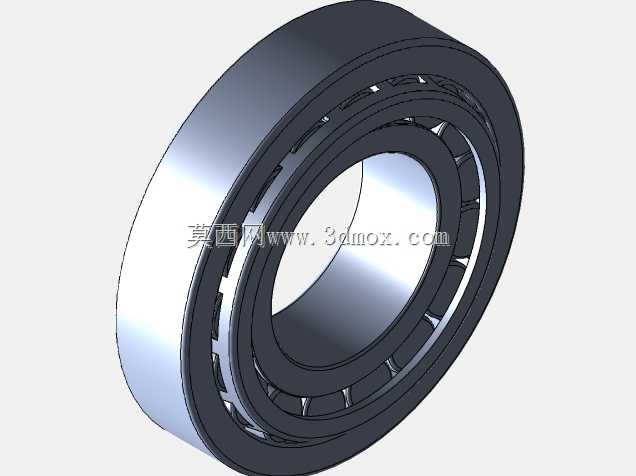

高精度圆锥滚子轴承三维结构设计

　　在各类重载回转传动场景中，圆锥轴承始终是承担复合载荷的核心支撑部件，不同于深沟球轴承仅能适配纯径向载荷的特性，这类带锥形滚道的滚动轴承可同时承受径向载荷与单向轴向载荷，被广泛应用在汽车驱动桥主减速器、机床主轴箱、冶金设备轧辊支撑、重型工程机械行走机构等需要承受复合作用力的传动节点中。从实际选型应用的角度看，这类轴承的接触角设计直接决定了轴向承载能力的占比，接触角越大，可承受的轴向载荷阈值越高，设计过程中需要结合安装位置的载荷谱做匹配，避免出现选型不当导致的早期点蚀失效。

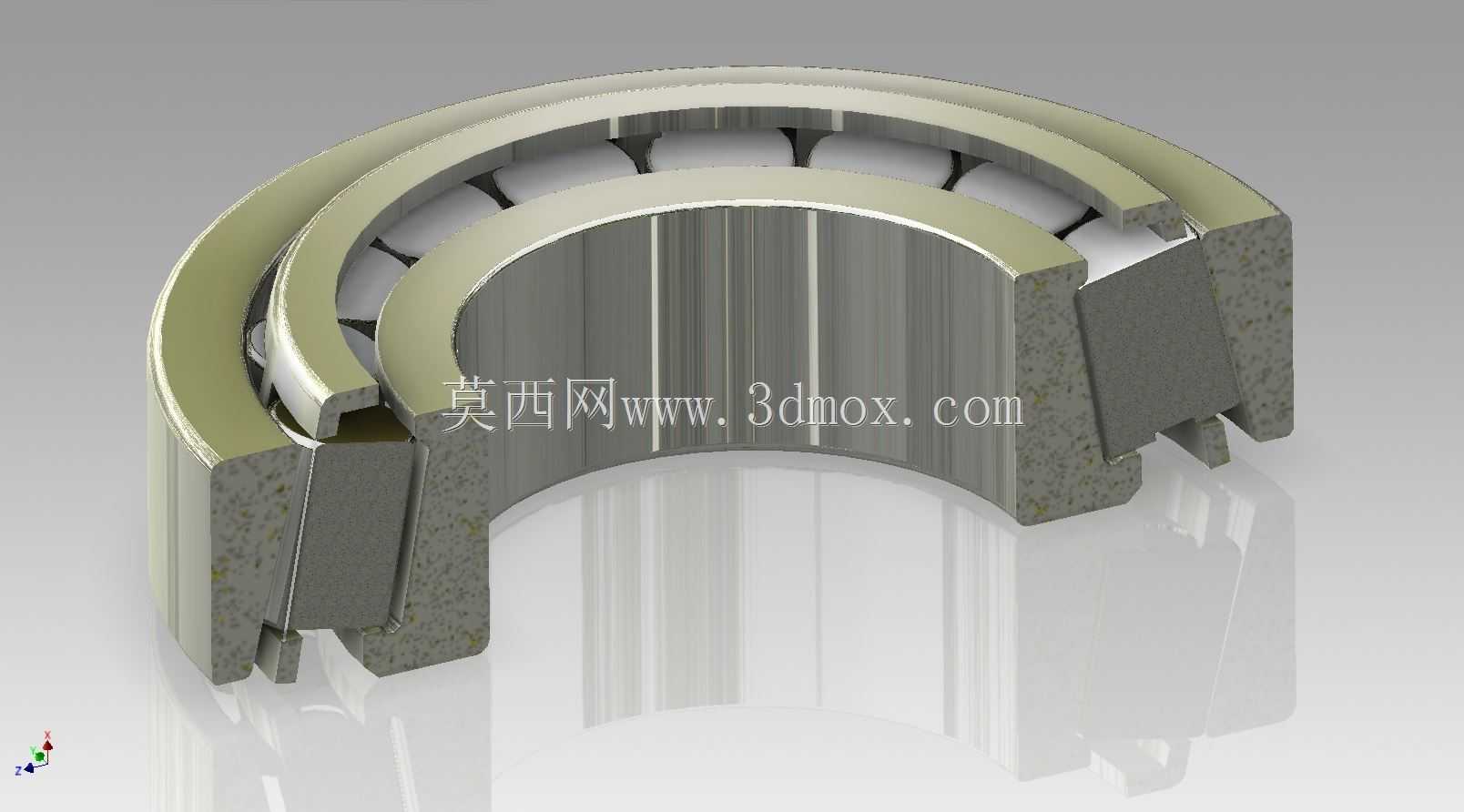

　　从三维结构设计的逻辑来看，整个轴承的建模需要严格遵循滚动轴承的装配约束关系，内圈带挡边的锥形滚道、外圈的配套锥形滚道、圆锥滚子的锥度参数必须保持完全匹配，确保所有滚子在滚道内的接触线能够汇交于轴承轴线上的同一点，这是保证轴承运转过程中滚子做纯滚动、避免滑动摩擦造成异常磨损的核心设计要点。建模过程中需要先确定轴承的公称接触角，再依次推导内圈大挡边的高度、滚子的大端球面轮廓、保持架的兜孔间隙，其中保持架的结构设计需要兼顾滚子的定位可靠性与运转过程中的润滑脂存储空间，兜孔与滚子之间的间隙需要控制在合理范围，既要避免间隙过小造成运转卡滞，也要防止间隙过大导致滚子歪斜，影响滚道接触精度。

　　从安装边界的维度考量，这类轴承通常采用成对安装的配置方式，有背对背、面对面、串联三种主流排布形式，不同排布对应的支撑刚度、允许的倾斜角度存在明显差异。背对背安装的两个轴承接触角开口向外，可提供更大的支撑跨距，适合存在倾覆力矩的安装场景；面对面安装的接触角开口向内，支撑跨距更小，对安装轴的挠度适应性更好；串联安装则适用于单向轴向载荷极大、需要多组轴承共同承载的工况。三维建模时需要预留出安装时的轴向游隙调整空间，因为圆锥轴承的运转游隙并非出厂固定值，而是需要在装配过程中通过锁紧螺母调整内圈的轴向推进量来设定，合理的游隙值直接决定了轴承的运转温升、疲劳寿命与旋转精度，游隙过小会导致运转过程中摩擦热急剧升高，出现滚道烧伤抱死的问题，游隙过大则会造成回转精度下降，振动噪声超出允许范围。

　　在外形尺寸的参数设定上，需要匹配通用安装接口的标准规范，轴承的内径与轴颈的配合通常采用过渡配合或小过盈配合，外径与轴承座孔的配合则根据载荷特性选择间隙或过渡配合，建模时需要明确标注配合面的尺寸公差、形位公差要求，尤其是内圈、外圈滚道对基准轴线的径向圆跳动，以及两端面对基准轴线的端面圆跳动，这些形位公差直接影响装配后的整体回转精度。另外，滚子大端与内圈大挡边之间的接触结构设计也十分关键，这部分接触面需要承受轴承运转过程中的轴向分力，设计时会将滚子大端设计为球面结构，与挡边的锥面形成点接触或小面积线接触，降低滑动摩擦的阻力，同时在挡边位置预留润滑脂导流结构，确保接触面能够得到持续润滑，避免干摩擦造成的挡边磨损。

　　从实际工况适配的角度，这类轴承的密封结构、润滑方式也需要在三维建模阶段同步考虑，开式结构的轴承适合有集中润滑系统的设备内部安装位置，带接触式密封圈的闭式结构则适合粉尘、水汽较多的野外作业设备，可防止外部杂质进入滚道，同时避免内部润滑脂泄漏。建模过程中需要还原所有细节结构，包括滚子的素线凸度修形——实际生产中会将滚子素线设计为微量凸度的对数曲线，避免滚子两端出现应力集中，这一细节在三维模型中也需要体现，才能为后续的有限元接触应力分析、装配干涉检查提供准确的数模基础，确保设计出的轴承结构能够匹配实际应用的载荷、转速、安装空间要求，避免后续试制过程中出现结构匹配问题。
