工业用旋转给料阀结构设计方案

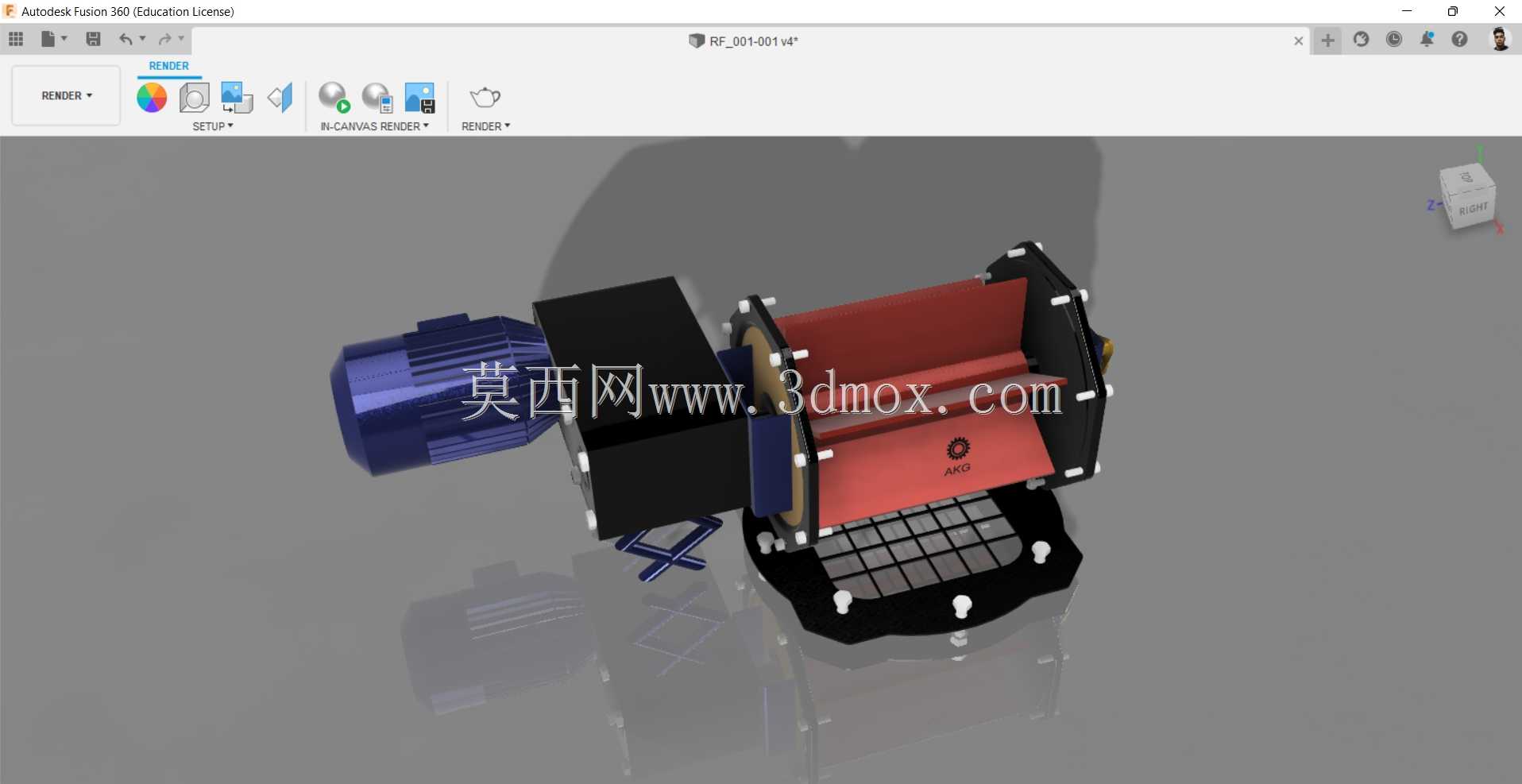

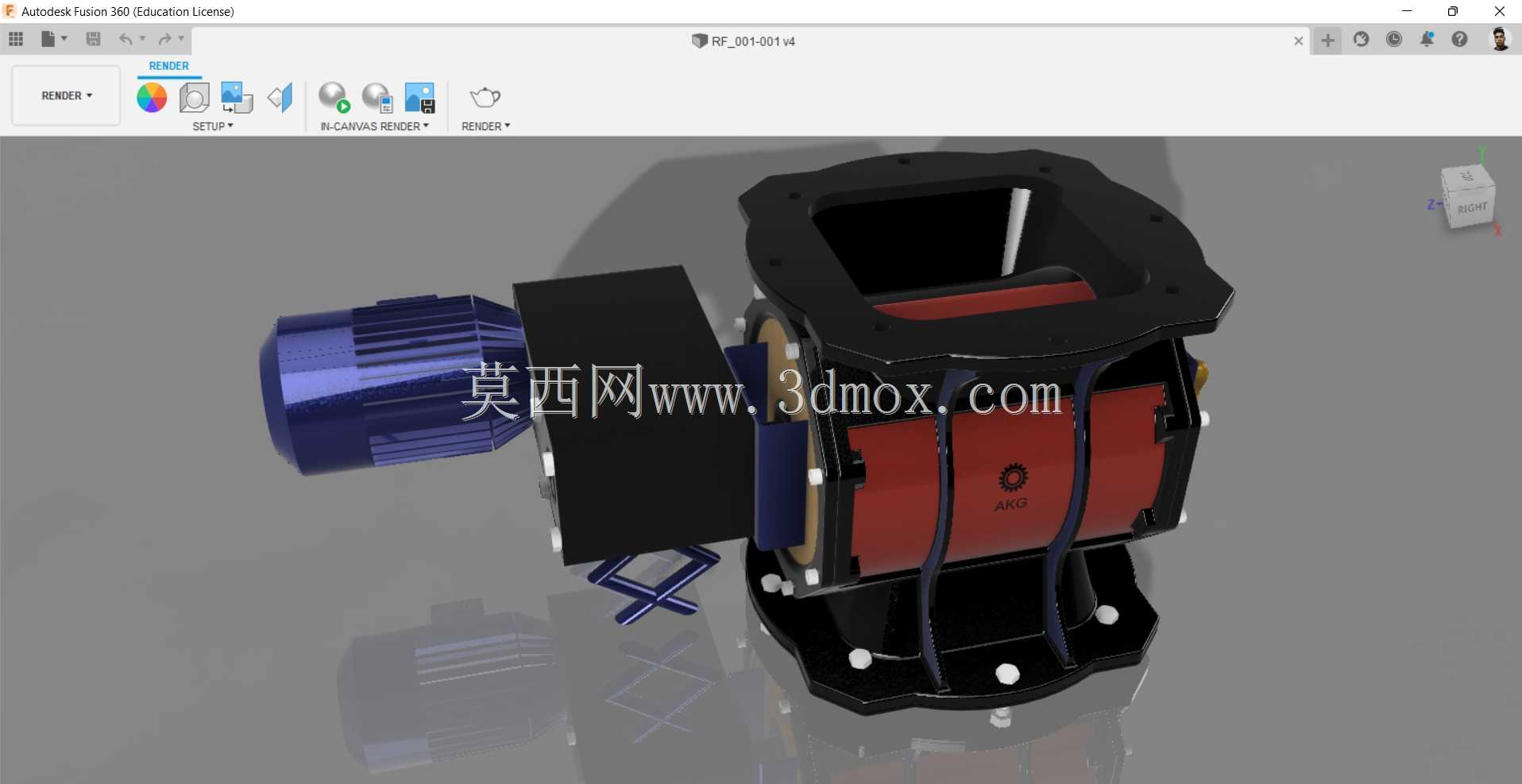

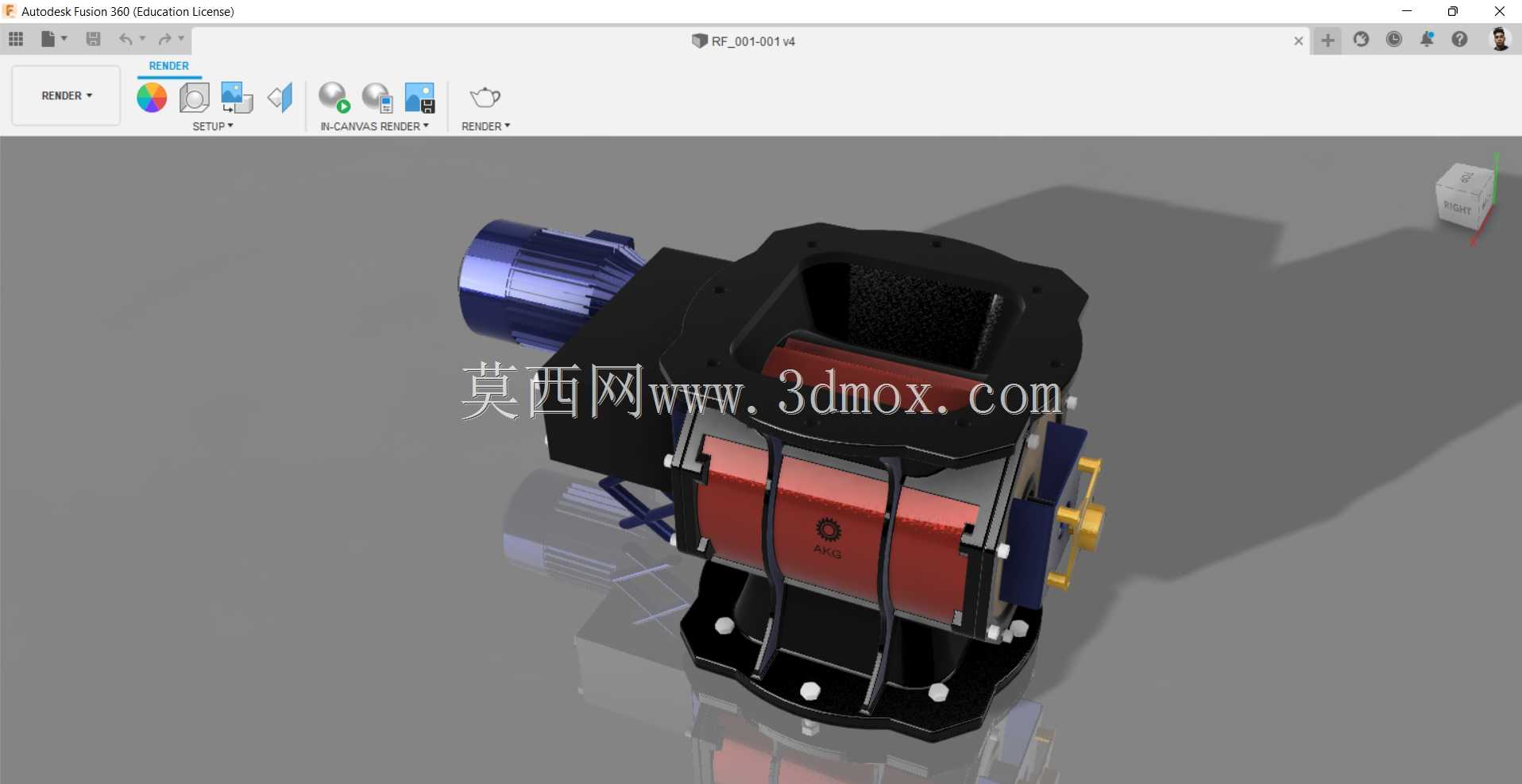

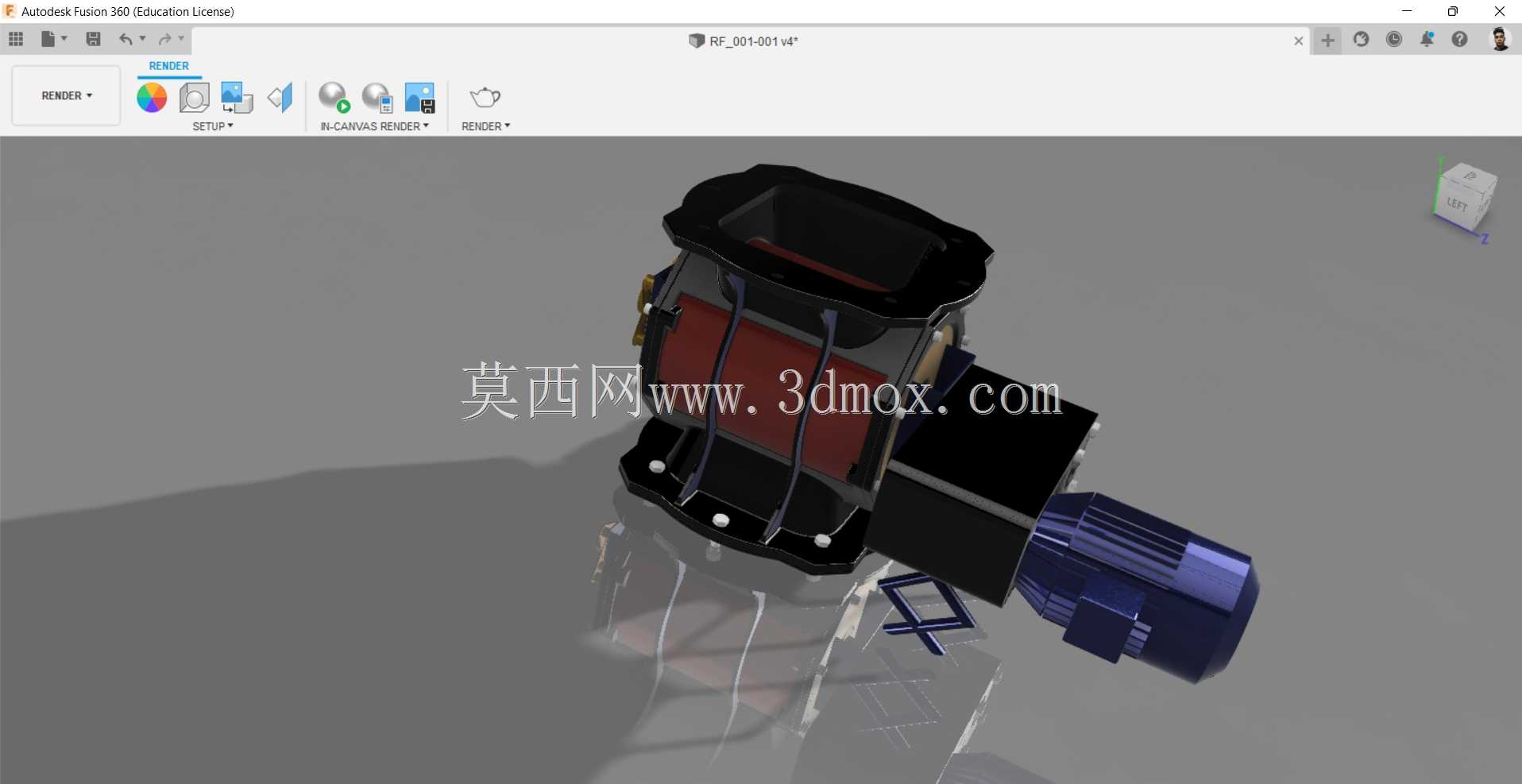

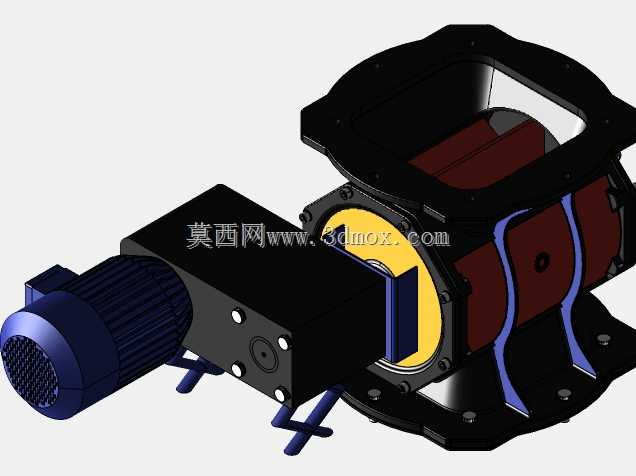

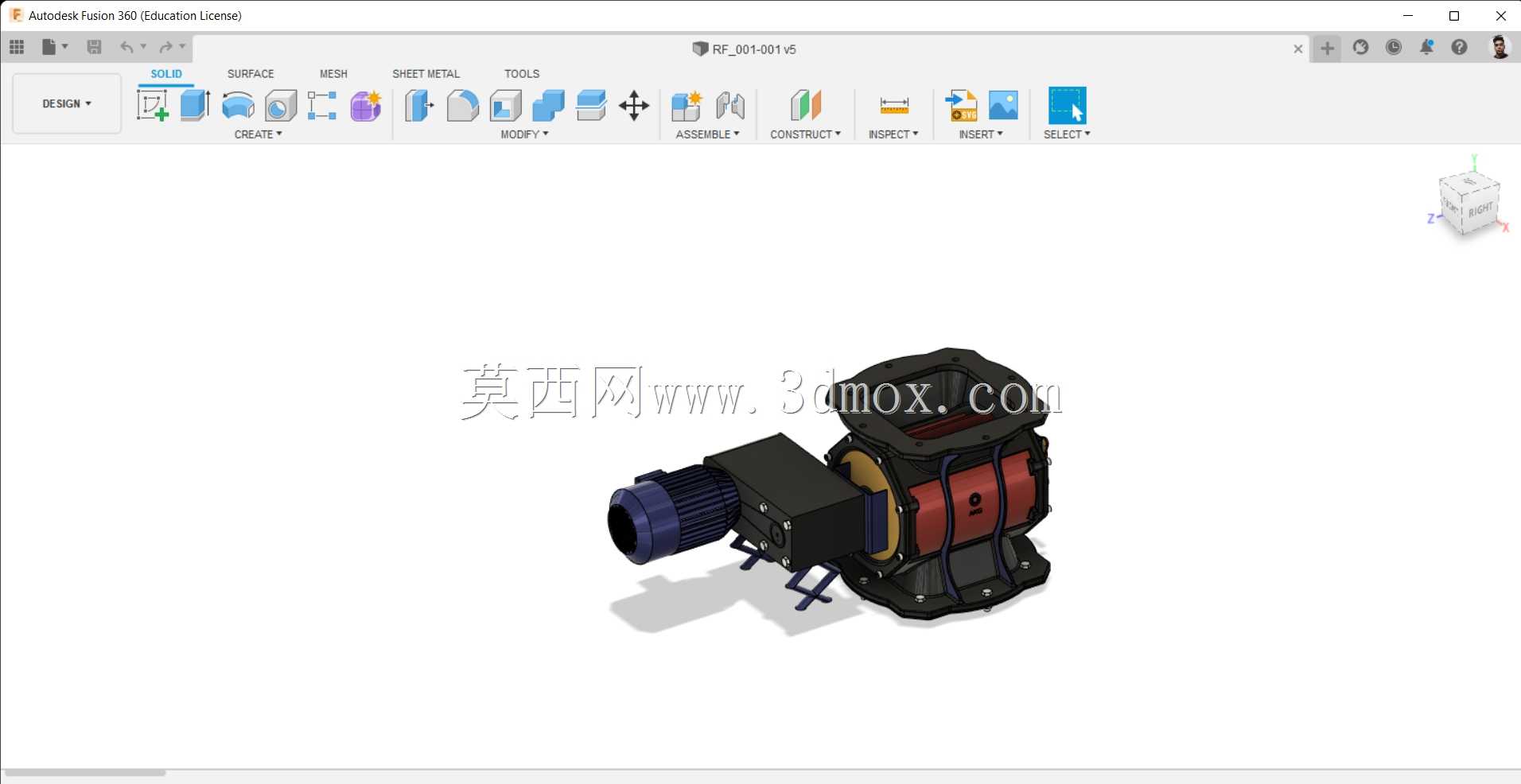

　　在粉体气力输送、颗粒物料定量给料的工业场景里，这类旋转阀常作为料仓卸料、系统锁气的核心部件，衔接上下游料流的同时阻断上下腔气压串通，常见于粮食加工、化工粉体输送、建材粉料转运、环保除尘排灰等工况，既要保证物料连续均匀下落，又要避免输送管道的气压反窜至料仓影响进料稳定性。从结构设计逻辑来看，该款旋转阀采用侧置驱动端布局，驱动单元通过联轴器直接连接转子主轴，省去了额外的链轮皮带传动结构，能有效减少传动环节的功率损耗，同时压缩整机的横向安装尺寸，适合安装空间局促的料仓底部位置。阀体主腔体采用方型进出口法兰设计，上方法兰对接料仓下料口，下方法兰对接下游输送管道或接料设备，法兰端面预留了均匀分布的螺栓安装孔，

　　安装时可根据现场管路走向调整阀体朝向，无需额外制作转接法兰。转子部分采用多叶片格仓结构，叶片与腔体内壁的间隙控制在极小范围，运转过程中格仓随主轴旋转，上方落入格仓的物料随转子转动到下方腔体时靠自重下落，完成连续给料动作，同时叶片与内壁的微小间隙能保证上下腔的气压隔离，避免气力输送系统的压力泄漏。驱动端与阀体之间设置了独立的密封腔结构，可根据输送物料的特性选配填料密封、气密封或者机械密封结构，防止细粉状物料从主轴位置泄漏，也能避免外界杂质进入阀体腔体内卡滞转子。阀体两端的端盖采用螺栓紧固连接，拆解时只需拆除端盖螺栓即可抽出转子组件，方便日常维护时清理腔体内残留的物料，检查叶片磨损情况，更换密封件，无需将整个阀体从管路上拆除，

　　能大幅缩短设备停机维护的时间。从安装边界来看，整机的重心落在下方安装支座上，支座预留了地脚安装孔，安装时需保证阀体进出口法兰与管路的同轴度，避免强行对接造成阀体变形，导致转子转动卡滞；驱动端的接线位置预留了足够的接线空间，侧置的驱动单元不会遮挡上方进料口的操作空间，方便日常观察进料状态。设计过程中针对不同物料的特性做了结构适配，比如针对磨琢性强的物料，叶片边缘可加装可更换的耐磨条，磨损后只需更换耐磨条无需更换整个转子，降低运维成本；针对易粘壁的物料，可在腔体外侧加装吹扫气嘴，定期通入压缩空气吹扫腔体内壁粘料，避免物料结块卡滞转子。在实际选型应用中，该类旋转阀的转速通常根据物料的流动性、给料量需求调整，流动性好的颗粒物料可适当提高转速，流动性差的细粉物料则需降低转速避免物料填充率不足，同时要根据上下游的压差参数选配对应的密封结构，保证锁气效果满足系统运行要求。
