三通法兰式铸钢阀体工业结构设计

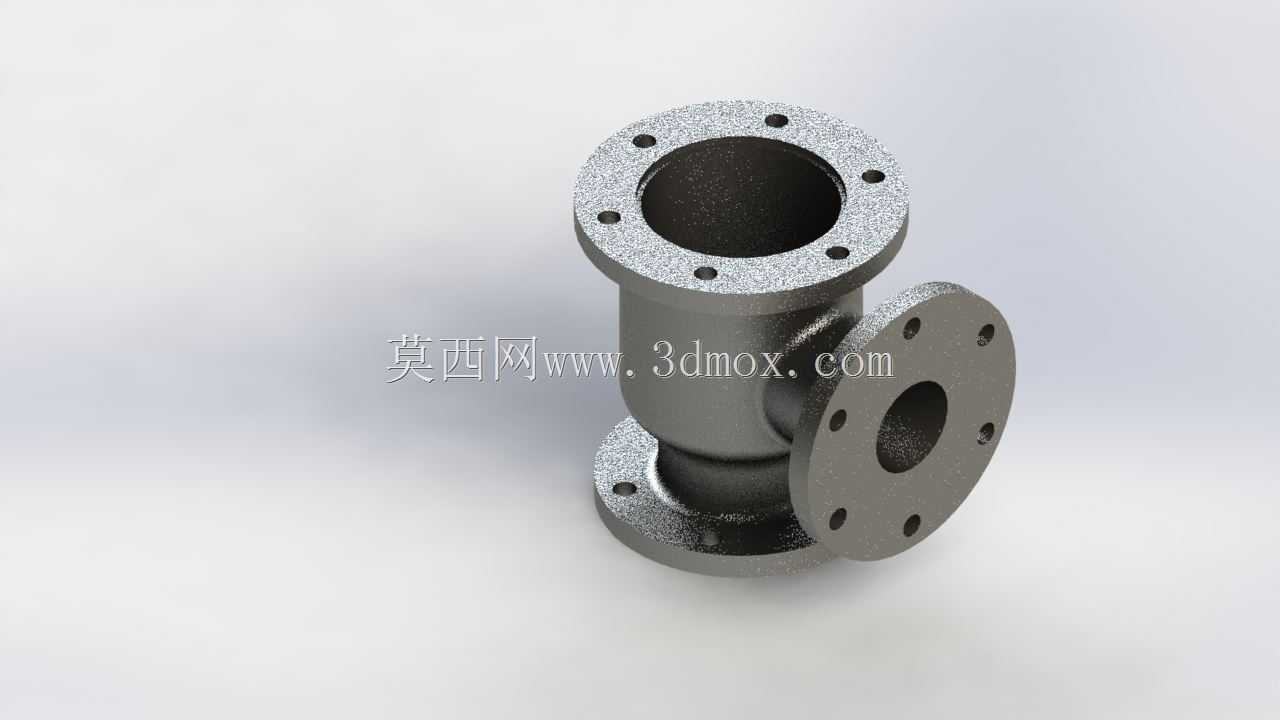

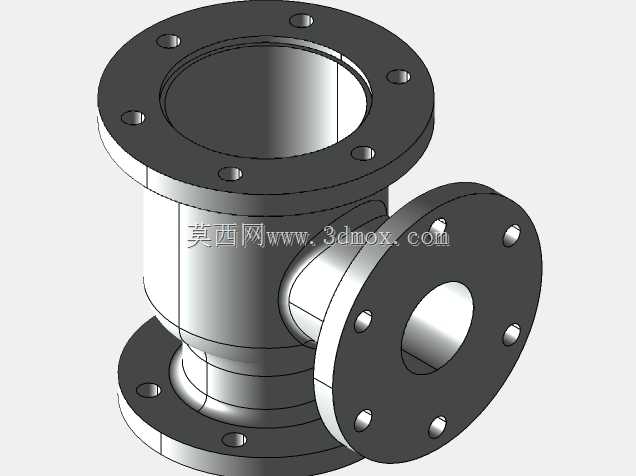

　　在化工流体输送、市政给排水、工业热力管网这类涉及介质通断、流向切换的管路系统中，阀体作为阀门的核心承压壳体，其结构合理性直接决定整套管路的运行可靠性与检修维护成本。这款三通结构的法兰连接阀体，采用等径直交的腔体布局，垂直方向为贯通式主流道，侧向开设同通径支流道，可同时满足介质直通输送与侧向分流、合流的工况需求，无需在管路中额外加装三通接头与独立截断阀，能有效减少管路连接节点，降低介质泄漏的潜在风险点。从结构设计逻辑来看，三个连接端均采用凸面带颈法兰结构，法兰端面上均匀分布螺栓通孔，安装时可通过匹配的螺栓组与管路法兰、阀盖或执行机构端法兰实现刚性连接，法兰密封面的平面度公差控制在合理区间，

　　配合非金属或金属密封垫片即可满足不同压力等级下的密封要求，避免介质沿连接面外漏。阀体的流道内壁做了圆弧过渡处理，尤其是主流道与支流道的交汇位置，没有采用直角突变的结构设计，能大幅降低介质流经时的局部阻力损失，减少湍流、气蚀现象的发生概率，延长阀体自身的使用寿命，同时降低管路系统的输送能耗。在安装边界的设计考量上，三个法兰端面的轴向定位尺寸经过精准校核，垂直方向两端法兰的端面平行度、侧法兰端面与主流道轴线的垂直度都满足管路安装的形位公差要求，现场安装时无需额外修配即可与标准管路组件完成对接，适配常规工业管道的安装空间预留要求，不会出现与周边管路支架、其他阀组部件干涉的问题。阀体的壁厚设计根据公称压力等级做了等强度校核，

　　承压薄弱区域比如法兰与筒体连接的过渡位置、流道交汇的应力集中区都做了局部加厚处理，既避免了整体壁厚过大造成的材料浪费与整机重量超标，又能保证在额定工作压力下的结构强度，不会出现壳体变形、开裂的问题。从实际应用场景出发，这类三通阀体可适配截止、节流、换向等多种阀芯结构，根据不同的阀芯配置，可应用在需要对流体进行流向切换、流量分配的管路段，比如化工生产中的物料配比输送环节、供暖系统的支路分流节点、水处理工艺的管路切换单元，都能见到这类结构阀体的应用。建模过程中对法兰螺栓孔的位置度、流道的同轴度、各连接端面的加工余量都做了参数化设定，后续如果需要调整通径、压力等级或者法兰标准，只需要修改对应参数即可快速生成衍生型号，

　　能大幅缩短同系列产品的设计迭代周期，减少重复建模的工作量。另外，阀体外部的加强筋布局也做了优化，在不影响外部安装空间的前提下，在筒体与法兰连接的根部设置了圆弧过渡加强结构，可承受管路运行中产生的水锤冲击、外部管路载荷带来的附加应力，避免长期交变应力作用下出现结构疲劳损坏。
