高压高温工况用冲击式螺旋爆破泄压装置

项目分类:阀门 发布时间:2022-01-21 ID:510840
  • 高压高温工况用冲击式螺旋爆破泄压装置
  • 高压高温工况用冲击式螺旋爆破泄压装置
  • 高压高温工况用冲击式螺旋爆破泄压装置
  • 高压高温工况用冲击式螺旋爆破泄压装置

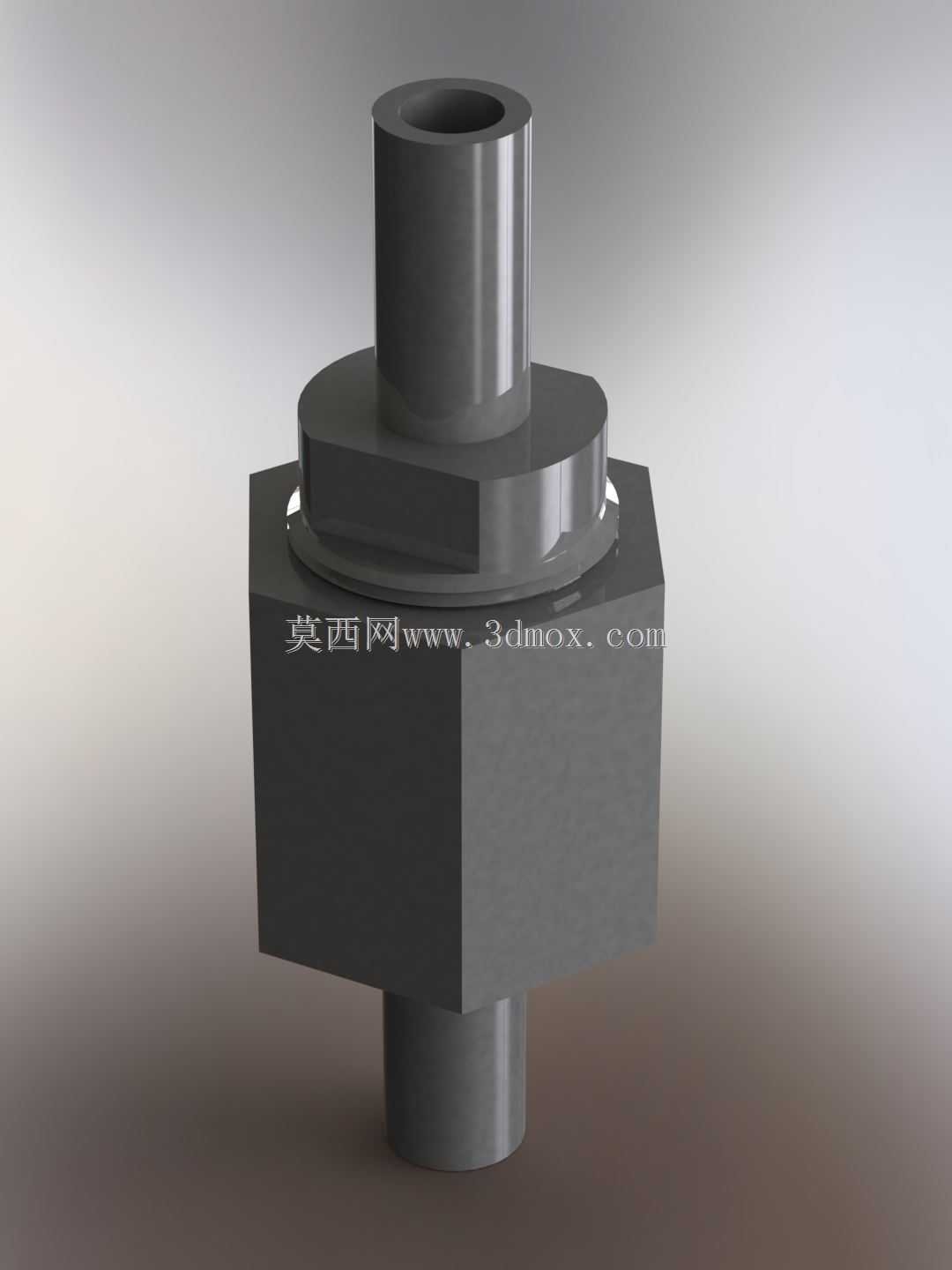

  在化工反应釜、高压流体输送管线、蒸汽动力系统这类带压运行的工业场景里,超压泄放是整套系统安全防护的最后一道物理屏障,这款冲击式螺旋爆破泄压装置,就是针对540巴高压、200摄氏度中高温的严苛工况设计的定压泄放元件。不同于常规的平板型爆破片,这款装置采用了螺旋导向的冲击触发结构,当系统内部压力攀升至设定阈值时,介质压力会顺着内部螺旋流道形成定向冲击载荷,作用在预刻应力槽的爆破膜片上,避免了常规爆破片因压力加载速率波动出现提前爆破或者滞后泄放的问题,尤其适配存在压力脉冲、瞬时水击的流体输送场景。从结构设计逻辑来看,装置整体采用上下同轴的阶梯轴式接头加中部六方阀体的布局,中部的六方结构是专门预留的安装夹持位,

  现场安装时可以直接用标准开口扳手卡持施力,不需要额外设计专用工装,上下两端的圆柱形接头是标准的外连接口,可适配高压卡套接头、焊接接管或者螺纹连接端,安装边界的同轴度公差控制在0.02毫米以内,能保证装配后流道对中,不会出现偏流导致的局部冲蚀问题。装置的核心爆破元件被密封在中部的六方腔体内,螺旋流道直接加工在腔体的上半段,介质进入装置后不会直接垂直冲击爆破片表面,而是顺着螺旋槽形成旋流,一方面可以缓冲瞬时压力尖峰对膜片的误触发,另一方面也能让带颗粒的介质在旋流作用下减少对膜片表面的直接冲刷,延长装置在含杂质介质工况下的服役周期。在实际选型应用中,这类爆破装置通常会并联安装在压力容器的顶部或者管线的易超压段,和安全阀形成冗余防护,

  当系统出现超压且安全阀因卡涩、排量不足无法及时泄压时,爆破片会在毫秒级时间内完成破裂泄放,快速将系统内部压力降至安全阈值以下,避免容器爆裂、管线撕裂这类恶性安全事故。设计过程中针对200摄氏度的工况温度,装置的密封结构采用了金属硬密封配合螺旋面压紧的形式,没有使用橡胶类非金属密封件,避免高温下密封材料老化失效导致的介质泄漏,同时膜片的预刻槽深度经过反复校核,在540巴的额定爆破压力下,膜片的爆破压力偏差控制在正负5%以内,满足高压系统对泄放压力精度的要求。从外形尺寸的适配性来看,装置整体轴向长度控制在紧凑范围内,中部六方的对边尺寸适配常用的高压管系安装空间,不会因为装置体积过大挤占管线周边的操作空间,

  上下接头的外径尺寸和同压力等级的高压阀门接口保持一致,现场改造替换时不需要重新调整管线的支撑位置,可直接替换同通径的其他类型泄放元件。装置的流道通径经过泄放量核算,在额定爆破压力下的泄放面积能够满足对应容积容器的紧急泄放要求,螺旋流道的结构不会在泄放时形成过大的流阻,保证泄压过程中介质可以快速顺畅排出,不会因为流道节流导致泄放速率不足、系统压力持续攀升。针对长期带压运行的工况,装置的膜片采用了疲劳强化处理,能够承受系统正常运行过程中出现的小幅压力波动,不会因为频繁的压力交变出现疲劳裂纹导致提前失效,同时中部的连接结构采用了整体式加工,没有多余的拼接焊缝,避免了焊缝位置在高压工况下出现应力开裂的风险。在实际安装作业时,只需要保证装置的进出口方向和介质流向匹配,将上下接头和对应管线连接牢固,按照规定的扭矩拧紧中部的连接螺母即可,不需要额外的调试步骤,安装完成后可随系统一起做水压试验,试验压力控制在爆破压力的80%以内不会对膜片造成损伤。这类泄放装置广泛应用在高压加氢装置、超临界流体设备、高压蒸汽系统、深海液压动力单元这类对压力安全要求极高的场景,相比传统的爆破片结构,其抗冲击、抗压力波动的特性更适合工况复杂的工业现场,能够有效降低非计划停车的概率,提升整套压力系统的运行可靠性。
