桌面级木质结构微型三轴数控加工装置

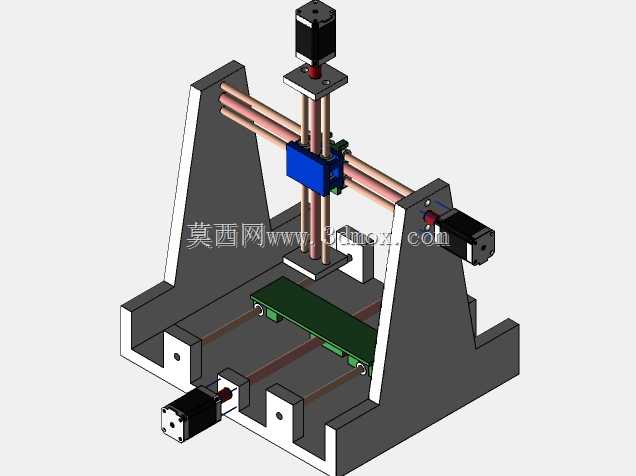

　　这款微型数控装置的设计初衷，是面向个人工作室、创客空间、教学实训场景下的软质材料小尺寸加工需求，区别于工业级重型数控设备的大占地、高刚性配置，整机采用木质构件作为主体支撑结构，在满足小切削力加工场景刚性需求的前提下，大幅压缩了设备自重与制造成本，适配桌面放置的使用场景。从结构布局来看，设备采用经典的龙门动梁式三轴架构，X轴方向布置在设备底座两侧，采用双平行光轴导轨搭配滑动座的传动形式，承载Y向运动的工作台组件沿X轴方向做横向进给，工作台面采用平板式结构，预留了工件装夹的固定点位，可通过夹具固定木质、塑料、软金属等薄型工件，适配小尺寸标牌、工艺挂件、教学实训样件的铣削、雕刻加工需求。Y轴方向集成在龙门横梁组件上，

　　带动Z轴安装座沿横梁做纵向进给，Z轴方向采用垂直布置的双光轴导轨结构，搭载加工主轴做上下方向的进给运动，三个进给轴均采用独立的步进电机作为动力源，通过丝杠传动副将电机的旋转运动转化为直线进给动作，传动链路短，反向间隙控制难度低，适合小行程范围内的高精度点位控制。设计过程中优先考虑了非专业加工场景下的装配便利性，木质支撑构件采用板式拼接结构，所有安装孔位均做了定位设计，不需要专用的大型加工设备即可完成机架的加工与装配，两侧的三角形立式支撑结构在减少材料用量的同时，通过三角形力学结构提升了龙门架的抗扭刚性，避免横梁在Z轴进给过程中出现侧向晃动。从安装边界来看，整机底座采用围边式结构，所有运动部件的运动行程均被限制在底座轮廓范围内，

　　不会出现运动部件超出设备底座边界的情况，桌面放置时不需要额外预留周边的安全避让空间，仅需预留对应设备长宽尺寸的平整台面即可完成安装，设备总高度控制在常规桌面设备的高度范围内，不会遮挡操作人员的视线，方便加工过程中实时观察刀具的切削状态。在功能适配性上，该设备可兼容常规的小型高速主轴，针对木材、工程塑料、亚克力等软质材料进行雕刻、铣槽、钻孔加工，也可更换笔头、激光头等功能部件，拓展绘图、激光打标等附加功能，适配教学场景下的数控原理演示、创客群体的个性化小件制作、个人手工爱好者的工艺件加工等多元场景。结构设计上没有采用复杂的铸件或焊接件机架，所有非传动部件均可采用常规的木工加工工艺完成制作，大幅降低了设备的自制门槛，

　　传动部件均采用通用标准件，后期维护更换成本低，三个轴的行程均针对小尺寸工件加工做了优化，避免了不必要的行程浪费，压缩了整机的外形尺寸，同时进给传动的参数配置匹配软质材料加工的进给速度要求，不需要配置大功率的驱动模块，常规民用供电即可满足设备的运行需求。机架的木质构件在设计时预留了传动部件的安装沉槽，导轨、电机、丝杠座的安装面均做了找平设计，装配时不需要额外做大量的调平工作，即可保证三个进给轴的垂直度与平行度满足加工精度要求，Z轴的滑座设计了可调节的预紧结构，可根据装配后的实际间隙调整滑块的预紧力，兼顾运动顺滑度与传动刚性，工作台下方的滑动座与导轨配合处预留了润滑脂加注空间，长期使用时可定期加注润滑脂降低运动磨损，延长设备的使用寿命。
