办公常用金属回形针结构三维数模

　　日常办公场景里，回形针是桌面最常见的小五金件，别看结构简单，实际做结构建模的时候要考虑的细节一点不少。很多新手建模的时候容易忽略实际使用的弯折半径，直接用直角过渡做出来的模型，要么打印出来弯折处应力集中容易断，要么实际夹持纸张的时候边缘刮纸，根本没法用。

　　先从实际用途说起，这类小夹子主要是临时固定少量纸质文件，和订书钉不同，它不会破坏纸张纤维，拆装重复使用的成本极低，除了办公场景，生产车间里临时夹工艺流转卡、质检记录的时候也经常用到，甚至线束整理的时候临时固定细导线也能应急用，属于跨场景的通用小五金。

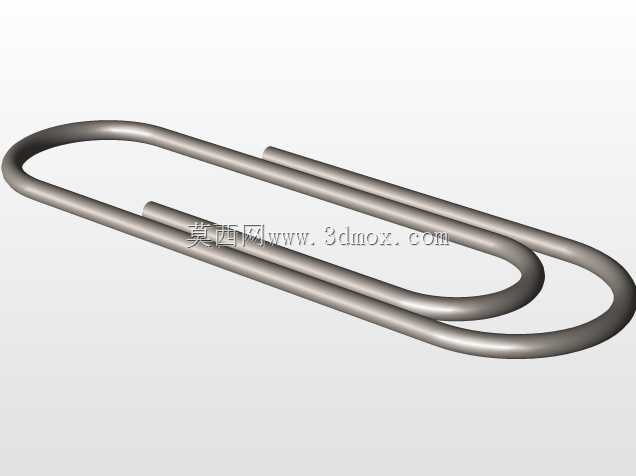

　　做这个结构建模的时候，首先要捋清楚钢丝的走线路径，整个零件是单根等直径的镀锌钢丝弯折成型，没有额外的拼接、焊接结构，所有弯折处都要做等半径圆角，圆角半径不能小于钢丝直径的1.5倍，不然实际冷弯加工的时候钢丝外侧会因为拉伸过量出现裂纹，内侧起皱，直接影响成品的弹性和使用寿命。整个结构是双环嵌套的对称形态，外侧的大环是施力端，捏合两个外侧直边的时候，内侧的夹持口会张开，松开之后靠钢丝自身的弹性复位，把夹在中间的纸张压紧，这个弹力的计算要结合钢丝的直径、材质的弹性模量来调整环的曲率，曲率太大的话捏起来太硬，夹薄纸的时候容易把纸压出折痕，曲率太小的话夹持力不够，夹超过十张A4纸就容易滑脱。

　　外形尺寸方面，常规办公用的这款回形针整体长度控制在30mm左右，宽度在7mm上下，钢丝直径选0.8mm的规格，这个尺寸是经过长期使用验证的，既不会因为太大占文件收纳的空间，也不会因为太小捏取的时候不方便。安装边界其实没有严格的限制，因为它是可拆卸的临时紧固件，唯一要注意的是夹持纸张的时候，内侧的两个平行直边要完全贴合纸面，不能出现翘边，所以建模的时候要保证两个直边段的平行度公差控制在0.1mm以内，不然夹纸的时候会出现一边紧一边松的情况，稍微晃动文件就会掉。

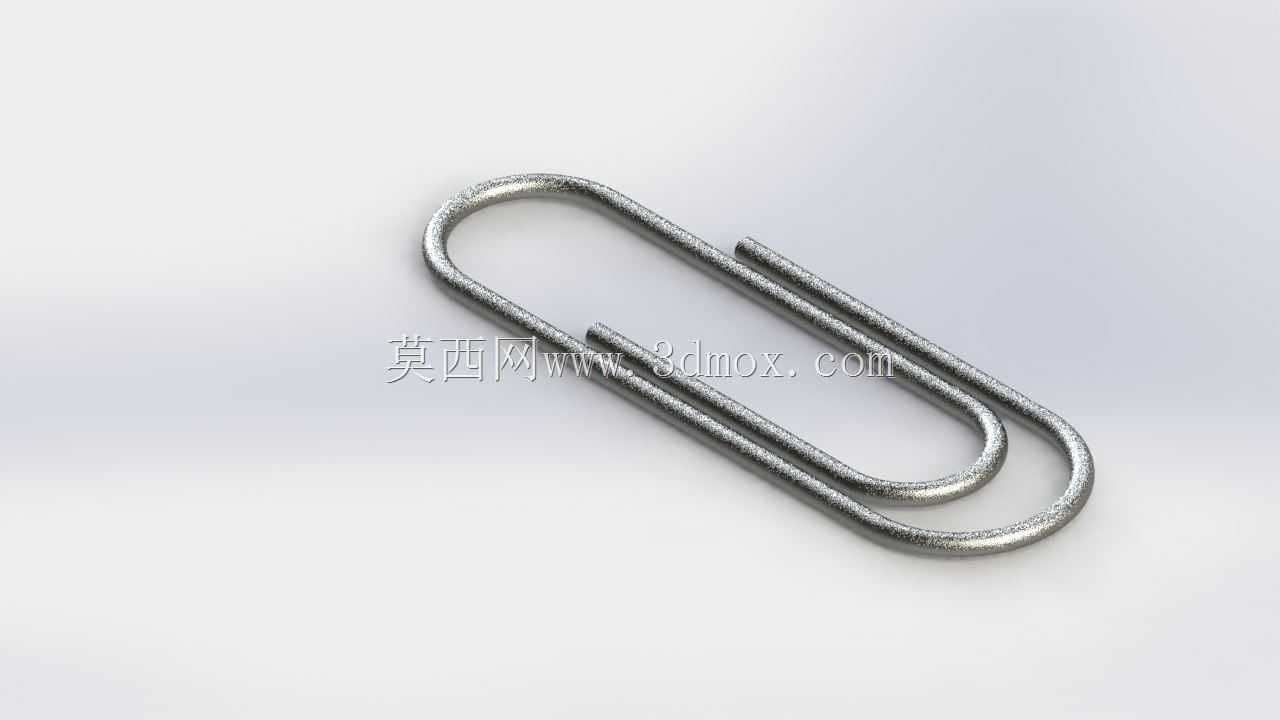

　　很多人做这类小零件建模的时候容易忽略表面的细节，实际量产的回形针表面是镀锌钝化处理的，有细微的拉丝纹理，不是完全镜面的光滑表面，渲染的时候要把这个质感做出来，不然模型看起来像塑料做的，没有金属件的真实感。另外弯折的首尾端要做圆滑的收头处理，不能留尖锐的切口，不然使用的时候容易刮破纸张，甚至划伤手指，这个细节虽然小，但是直接影响产品的使用体验。

　　从设计思路上来说，这个结构已经沿用了上百年，核心就是用最简单的单根线材弯折，实现可靠的弹性夹持功能，没有多余的零件，生产效率极高，冷弯机一秒钟就能做一个，材料利用率接近100%，几乎没有边角料浪费，这也是它能成为普及率最高的办公文具之一的核心原因。建模的时候不需要做复杂的特征，只要扫掠路径画对，所有圆角过渡做顺，基本就能还原真实零件的形态，但是要注意路径的曲率连续性，不能出现拐点，不然扫掠出来的实体表面会有棱线，和实际产品的光滑形态不符。

　　实际工程应用里，这类小五金件的数模经常会出现在办公场景的渲染动画、智慧办公的演示场景里，也会作为教学案例给刚学三维建模的新手练习扫掠、弯折类特征的操作，因为结构简单，但是对路径绘制、公差控制的要求一点不低，能很好地练习建模的细节把控能力。做结构校验的时候，可以给模型添加材料属性，模拟捏合时候的应力分布，看最大应力有没有超过镀锌钢丝的屈服强度，保证反复开合的时候不会出现塑性变形，失去夹持力。
