互锁式双环联动机械传动构件

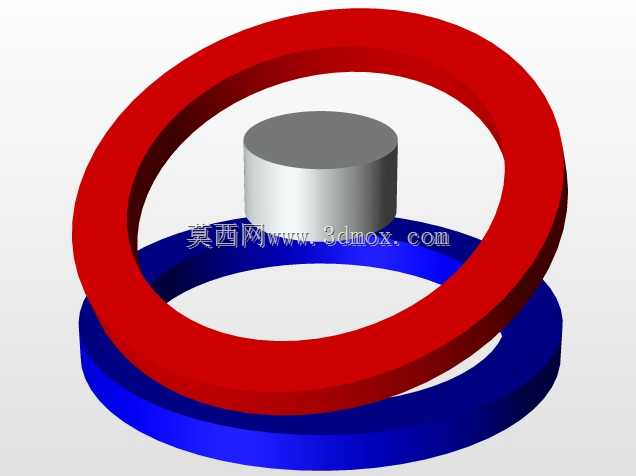

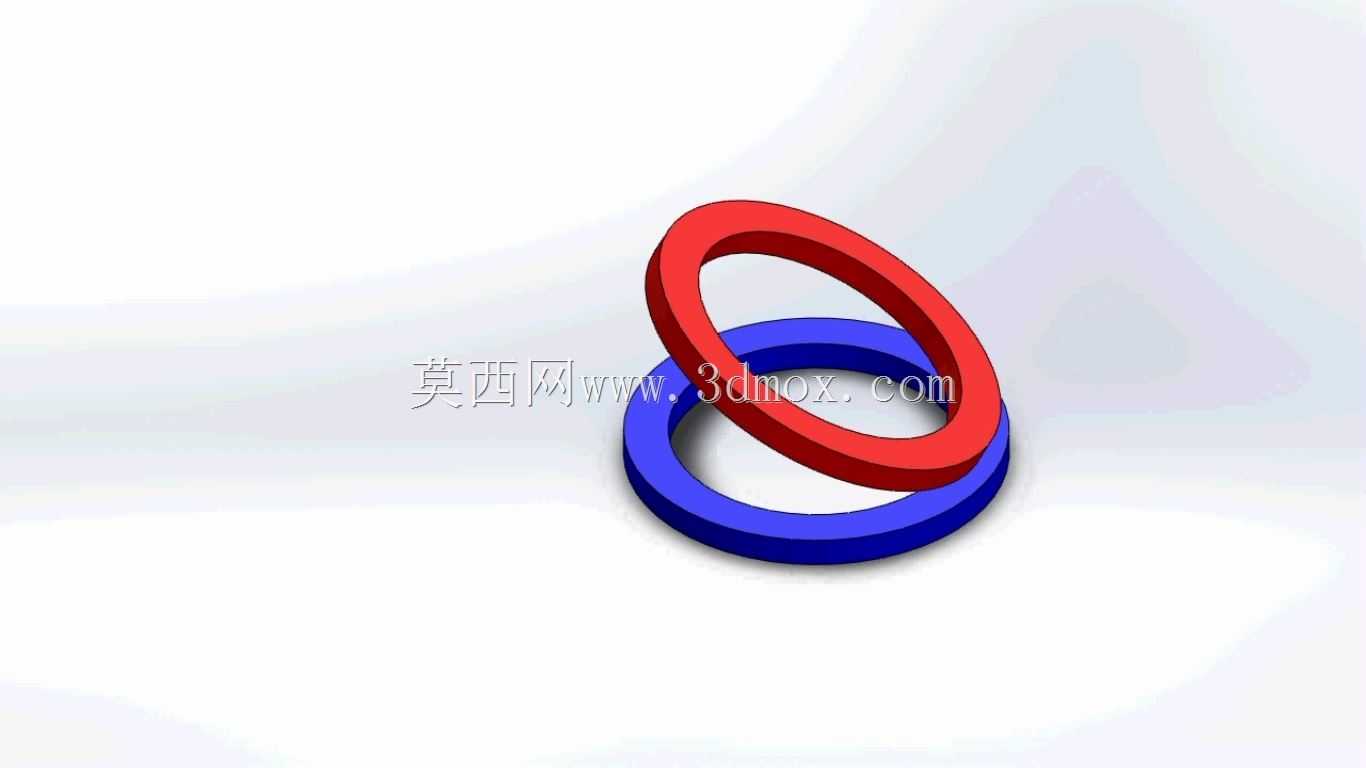

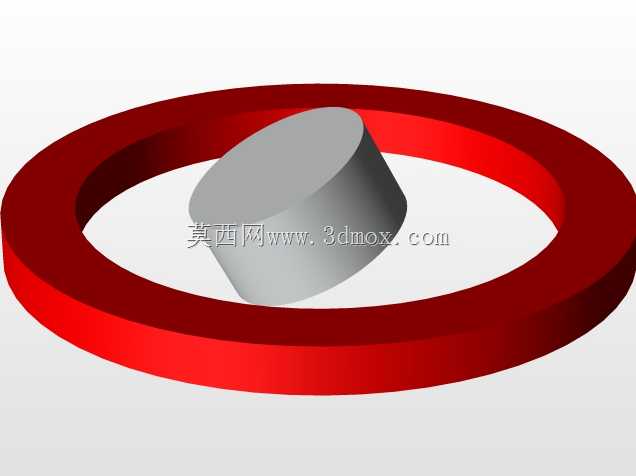

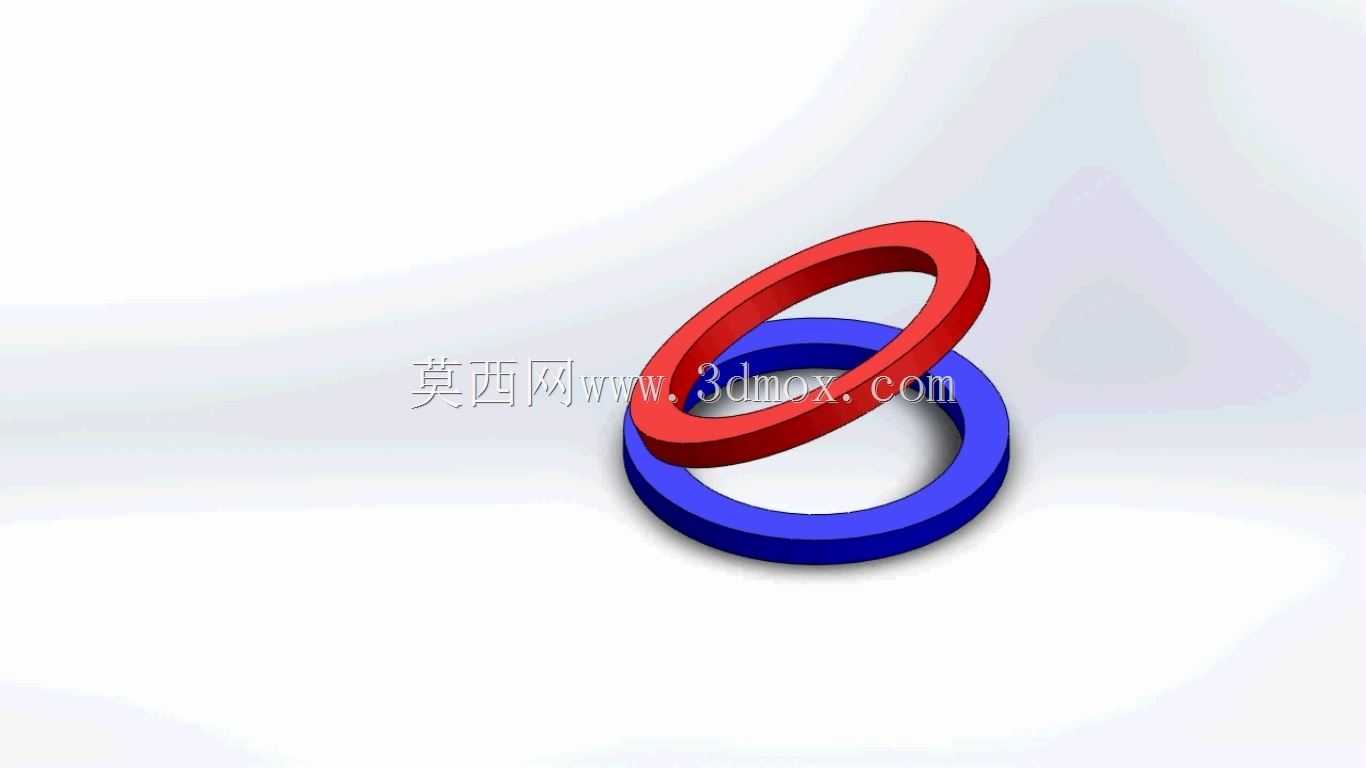

　　该互锁式双环构件属于机械传动系统中的运动约束类部件，核心应用场景覆盖轻工包装设备的间歇送料机构、小型自动化装配线的工位转位单元、教学演示类机械原理教具的核心运动模块，也可作为特种锁紧机构的核心执行件，在需要实现两轴交错联动、行程限位互锁的机械结构中承担动力传递与运动轨迹约束的作用。从实际功能来看，两个环形构件通过空间交错的套接方式形成高副接触，当其中一个环受外力驱动绕自身轴线转动时，会通过接触面的摩擦力与结构限位带动另一环产生同步的空间摆动，可将单方向的旋转输入转化为两轴交错的复合运动输出，相比传统的齿轮交错轴传动，该结构无需严格的齿形啮合精度要求，安装容错空间更大，在低速轻载的传动场景下能有效降低零件加工精度带来的成本压力。

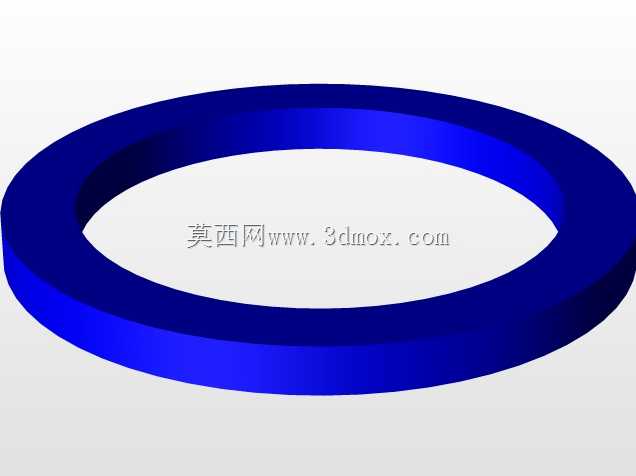

　　设计过程中首先确定了两环的空间交错角度为90度，套接位置的间隙控制在0.1mm至0.15mm之间，既保证运动过程中不会出现卡滞，也避免间隙过大导致的传动空程误差；环体的截面采用正圆形截面设计，截面直径根据传递扭矩的大小匹配，常规轻载场景下截面直径取环体外径的八分之一，保证环体自身的抗扭强度与抗弯强度满足使用需求，同时不会因为截面过大增加不必要的运动惯量。外形尺寸方面，单环的外径可根据安装空间的需求做系列化调整，常规适配小型自动化设备的规格中，单环外径为80mm，环体轴向宽度为12mm，两环套接后整体的空间包络尺寸为90mm×90mm×40mm，安装时可通过在环体端面加工定位孔，采用销轴连接的方式与外部驱动轴、从动负载端固定，

　　安装边界需要预留至少10mm的周边空间，避免运动过程中环体与周边的固定结构件发生运动干涉。结构细节上，两环的接触表面做了表面粗糙度Ra0.8的精加工处理，降低运动过程中的摩擦阻力，同时在环体内部设计有储油微槽，可填充润滑脂减少长期运行的磨损量；环体的棱边全部做R1的圆角倒钝处理，避免装配和运行过程中锐边划伤操作人员，也减少应力集中导致的环体断裂风险。在实际选型应用中，该构件可根据负载工况选择不同的加工材质，轻载演示场景可采用工程塑料注塑成型降低成本，中等负载的工业设备场景可采用45号钢调质处理后表面淬火，重载场景则可选用合金结构钢加工后做渗碳处理，匹配不同的使用寿命要求。不同于常规的平面连杆机构，

　　该双环联动结构的运动轨迹为空间三维曲线，可实现传统平面机构无法完成的特殊运动输出，在一些需要紧凑安装空间、特殊运动轨迹的非标设备设计中，能够有效简化整体传动链的结构复杂度，减少传动零件的数量，降低设备整体的装配难度与后期维护成本。建模过程中严格按照空间交错轴的位置关系做装配约束，验证了全行程运动范围内两环的接触状态，确认无结构干涉、无运动死点，所有配合面的尺寸公差都按照机械设计手册的推荐值选取，能够直接导出工程图用于生产加工，也可导入运动仿真软件中添加驱动、负载参数做实际运行状态的动力学验证，为后续的结构优化提供基础数据支撑。
