多安装位铰接式机械连接支撑构件

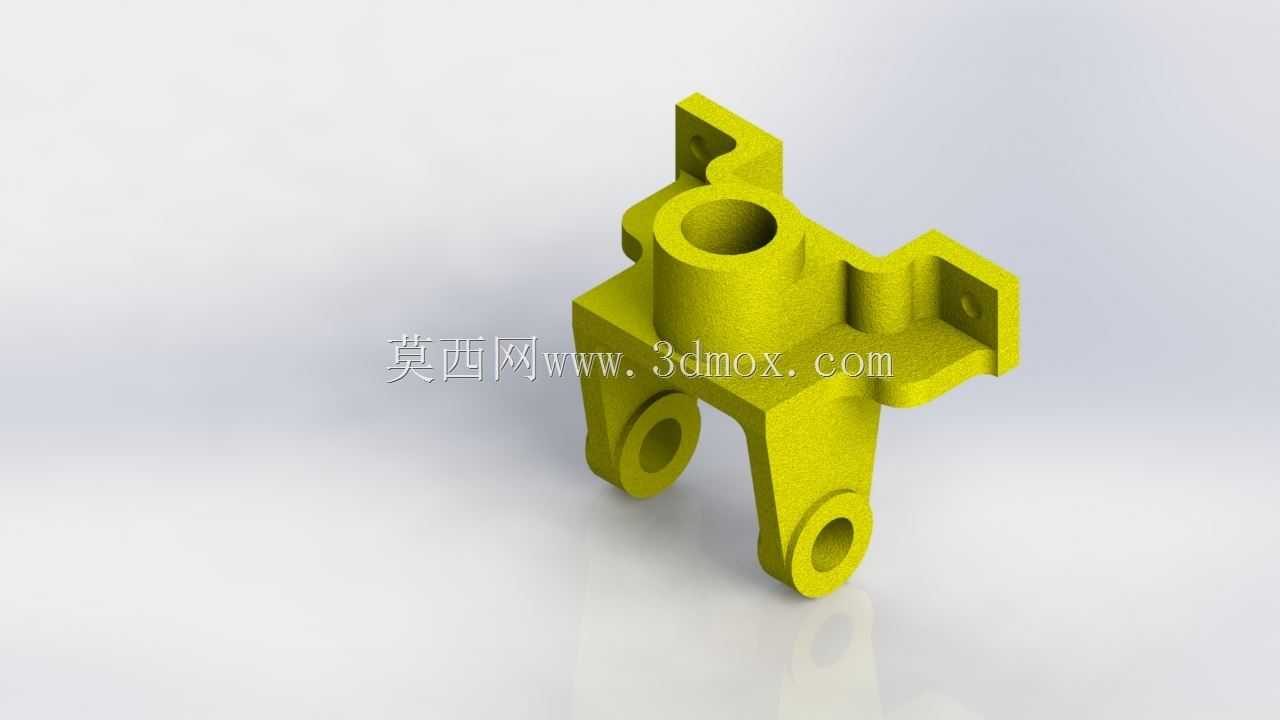

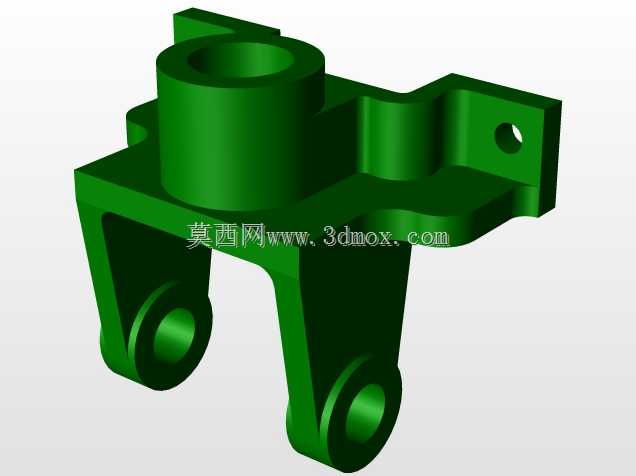

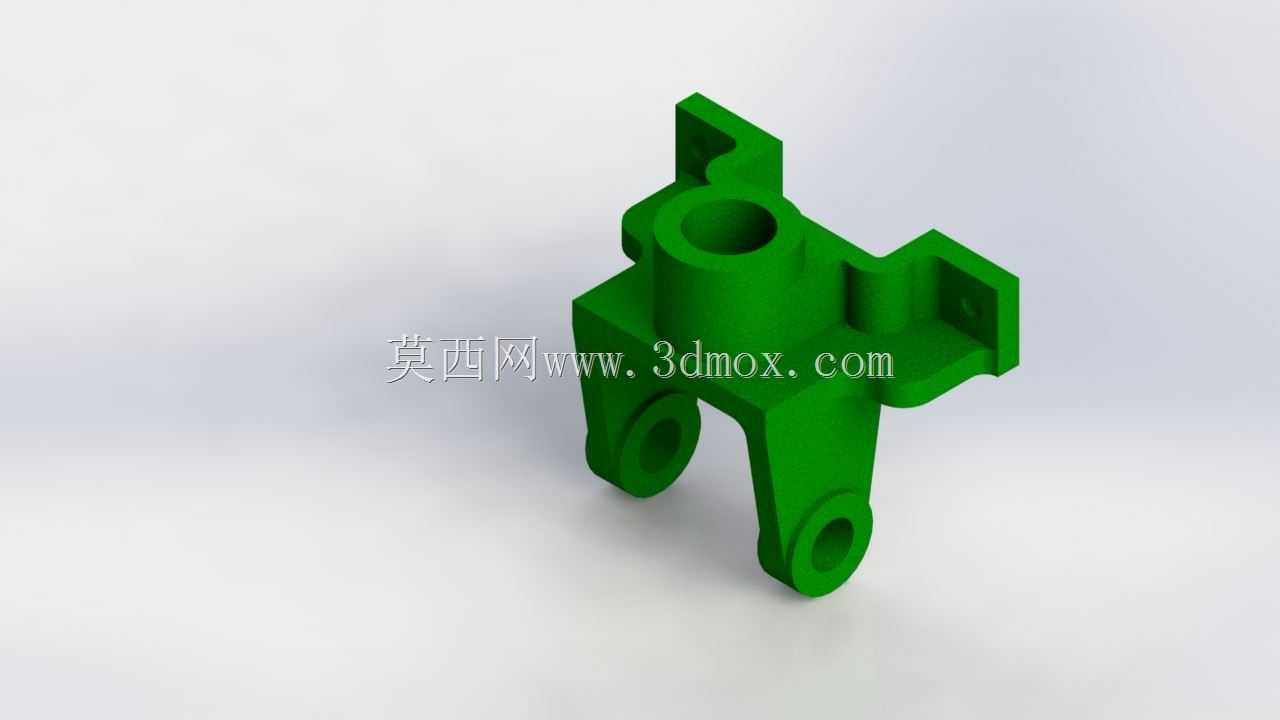

　　该构件属于机械传动与支撑系统中的典型铰接连接类零件，主要应用在需要实现多自由度限位、同时承担径向与轴向复合载荷的设备工位中，常见于轻工自动化生产线的摆臂驱动单元、小型工程机械的操作连杆组、农用机具的调节机构等场景，作为相邻运动部件之间的衔接载体，既要保证连接位置的结构刚性，也要为铰接转动副提供稳定的安装基准。从结构设计逻辑来看，构件主体采用一体化铸造成型后做机加工精加工的工艺路线，主体中部设置的贯通圆柱孔是核心的主铰接位，孔壁预留了足够的壁厚来承受销轴传递的交变载荷，避免长期运行过程中出现孔壁变形、销轴卡滞的问题。主孔位向三个方向延伸出的支臂结构各自承担不同的功能：其中两个对称分布的下支臂末端设置同轴的铰接孔，用于连接从动连杆部件，

　　支臂与主体衔接的位置做了大圆角过渡处理，有效分散应力集中点，避免设备在承受冲击载荷时出现支臂根部断裂的问题；侧方延伸的带安装槽支臂则用于将整个构件固定在设备的机架基准面上，安装槽采用长圆孔设计，能够在装配过程中微调安装位置，补偿机架焊接或者机加工带来的位置误差，降低装配阶段的修配工作量。在安装边界的尺寸控制上，设计阶段就充分考虑了周边运动部件的行程干涉问题，三个支臂的外轮廓均做了避空倒角，主铰接孔的中心到各支臂安装面的距离经过严格的运动仿真校核，保证与之连接的连杆在全行程摆动过程中，不会与构件本体或者相邻的固定结构发生剐蹭。主铰接孔的内径与配套销轴采用间隙配合公差，下支臂的铰接孔则根据连接部件的运动精度要求，选用过渡配合公差，

　　既保证转动灵活性，也避免铰接位置出现过大的旷量影响整个机构的传动精度。构件的壁厚设计遵循等强度原则，主体承载区域壁厚均匀，非承载的边角位置适当减薄来控制整体重量，同时在各孔位的端面都预留了装垫圈的沉台结构，避免紧固件锁紧时对零件端面造成压损，也能保证销轴的轴向定位可靠。从实际使用的工况适配性来看，该构件能够适应中等载荷、中低运行速度的铰接工位，表面做喷塑处理后可以具备基础的防锈能力，适配车间常规的生产环境，不需要额外做特殊的表面防护即可长期稳定运行。设计过程中特意规避了复杂的内部型腔结构，降低铸造环节的工艺难度，同时所有的机加工面都设置在便于刀具进出的位置，不需要定制特殊工装即可完成全部机加工工序，有效控制零件的生产制造成本。在装配逻辑上，该构件可以先预装在机架上再连接各端的连杆部件，也可以先与连杆组装成组件后整体固定到机架上，两种装配路径都不会出现操作空间不足的问题，给现场装配工艺的编排留出了足够的灵活度。
