起重作业用滑轮式吊钩总成结构设计

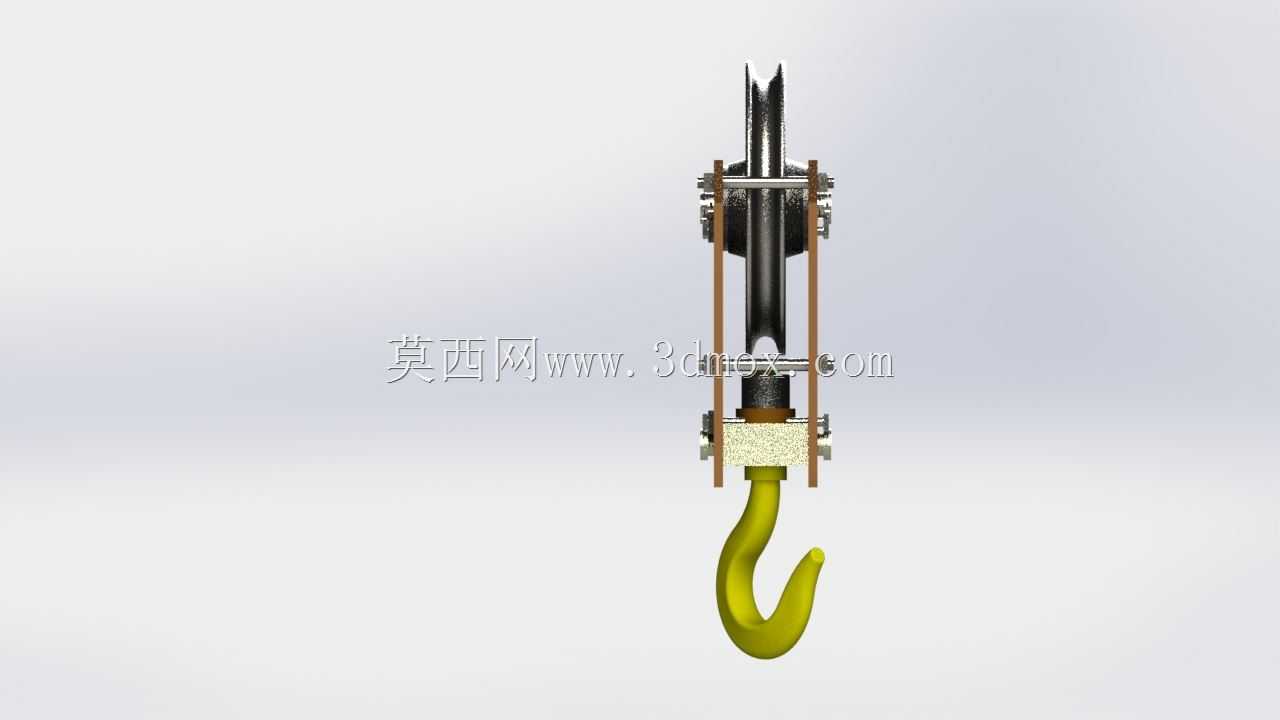

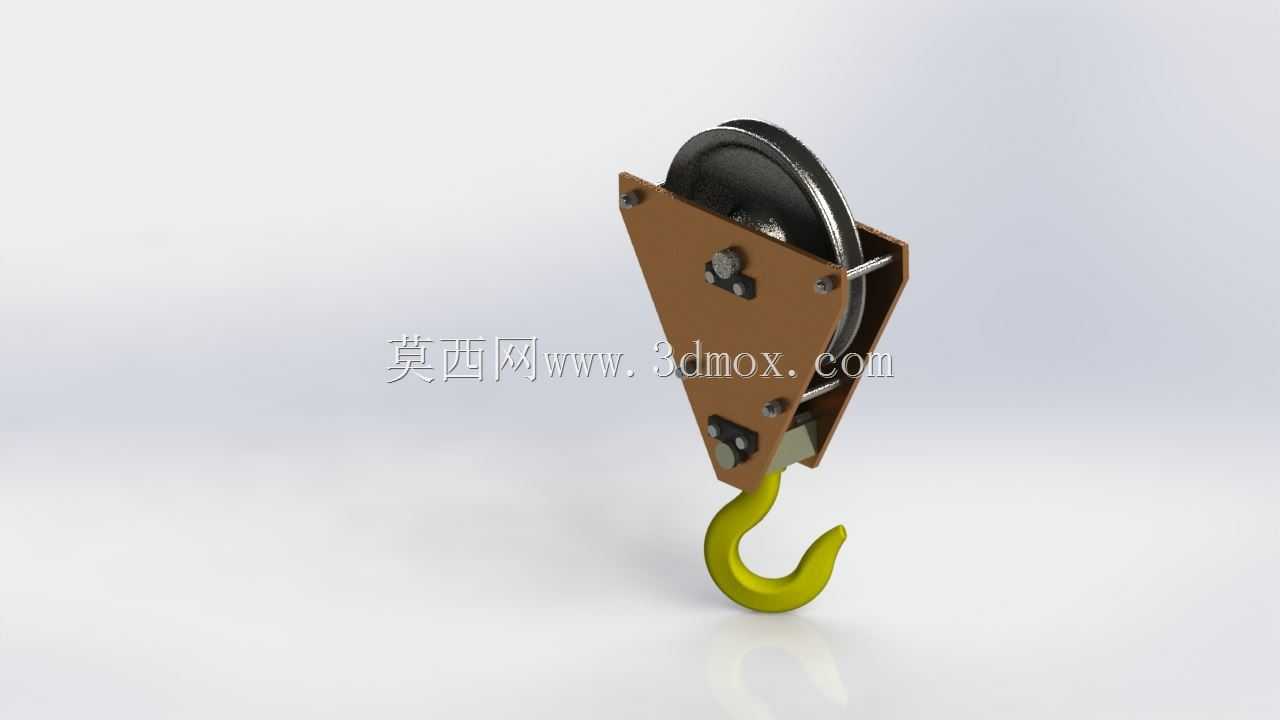

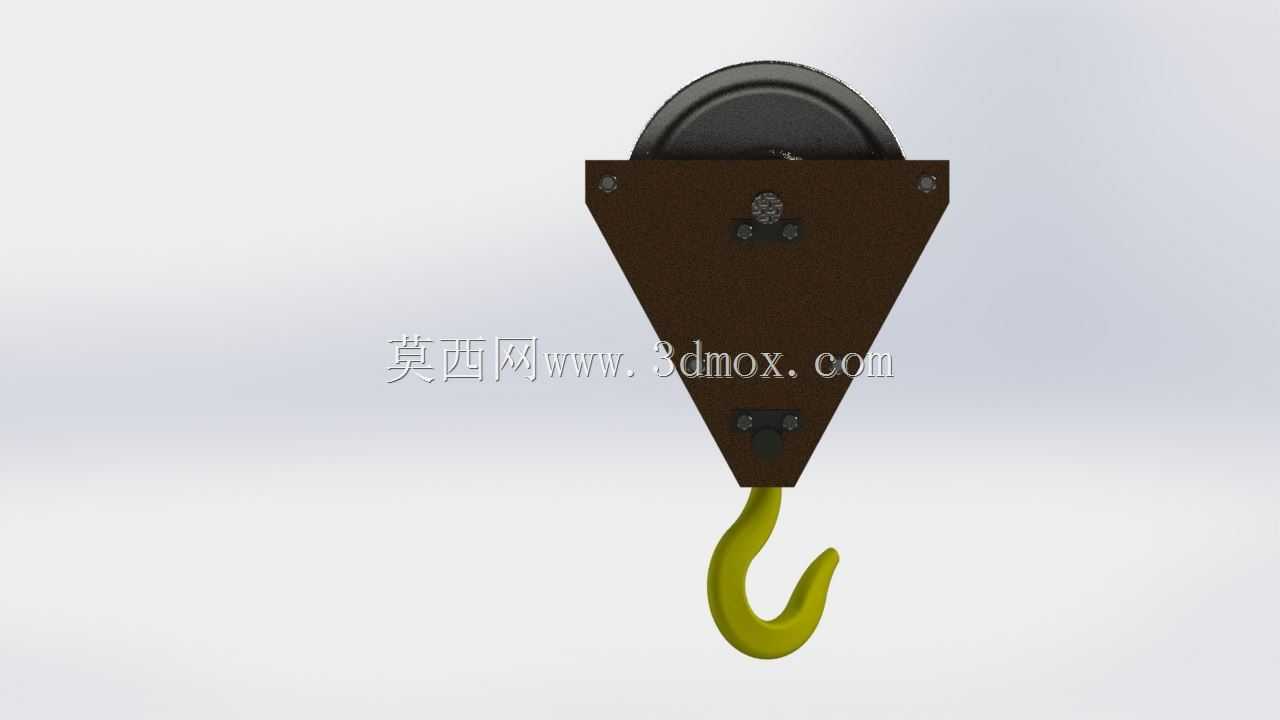

　　在车间重型工件转运、港口散货装卸、建筑施工物料垂直吊运等场景中，吊钩总成是直接承载吊重、连接起升钢丝绳与被吊物的核心受力部件，其结构可靠性直接决定起重作业的安全边界，这套滑轮式吊钩总成的设计完全围绕重载工况下的受力传递、转动灵活性与防脱需求展开。从结构布局来看，整套组件采用三角式侧板夹持结构，两块对称布置的高强度钢板作为核心承载框架，上部预留滑轮轴安装孔位，中部通过定位销轴实现侧板的间距固定，下部直接衔接吊钩的推力轴承安装位，这种三角构型的优势在于受力路径直接，起升载荷通过滑轮轴传递到两侧侧板，再沿侧板斜向筋体均匀传导至下部吊钩连接处，避免了直角框架容易出现的应力集中问题，侧板边缘做了倒角处理，既减少吊装过程中剐蹭钢丝绳的风险，

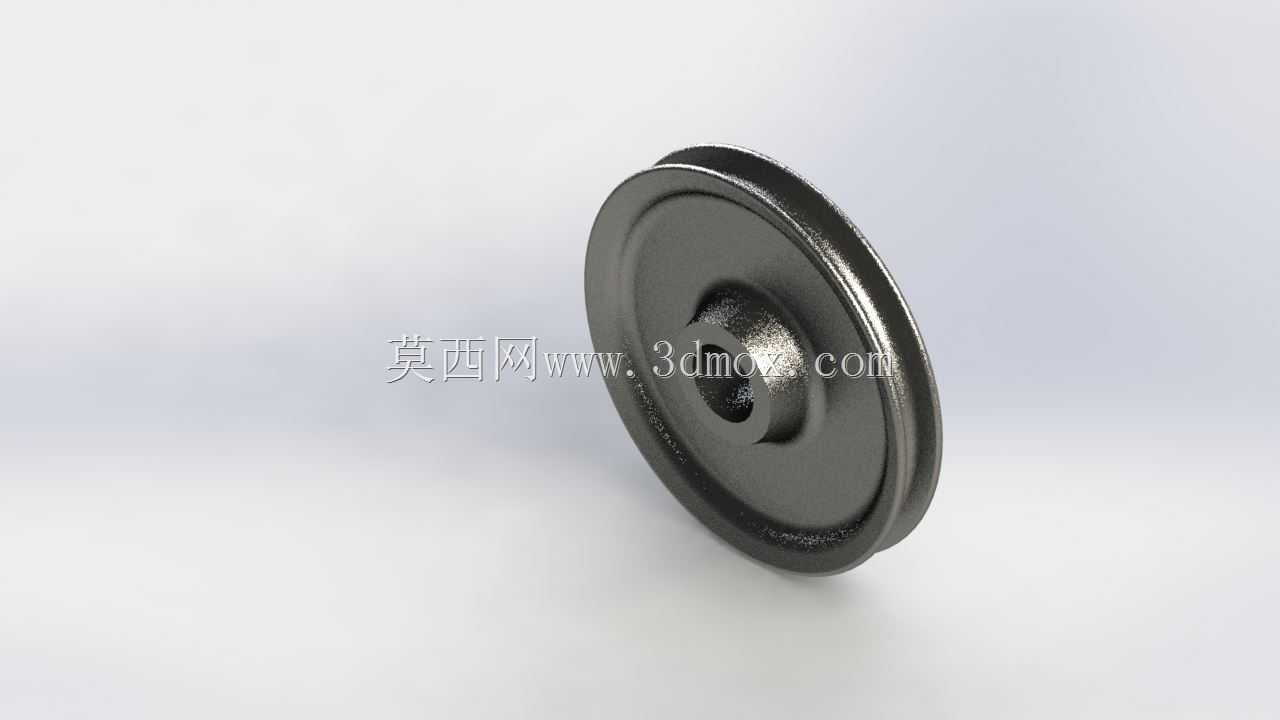

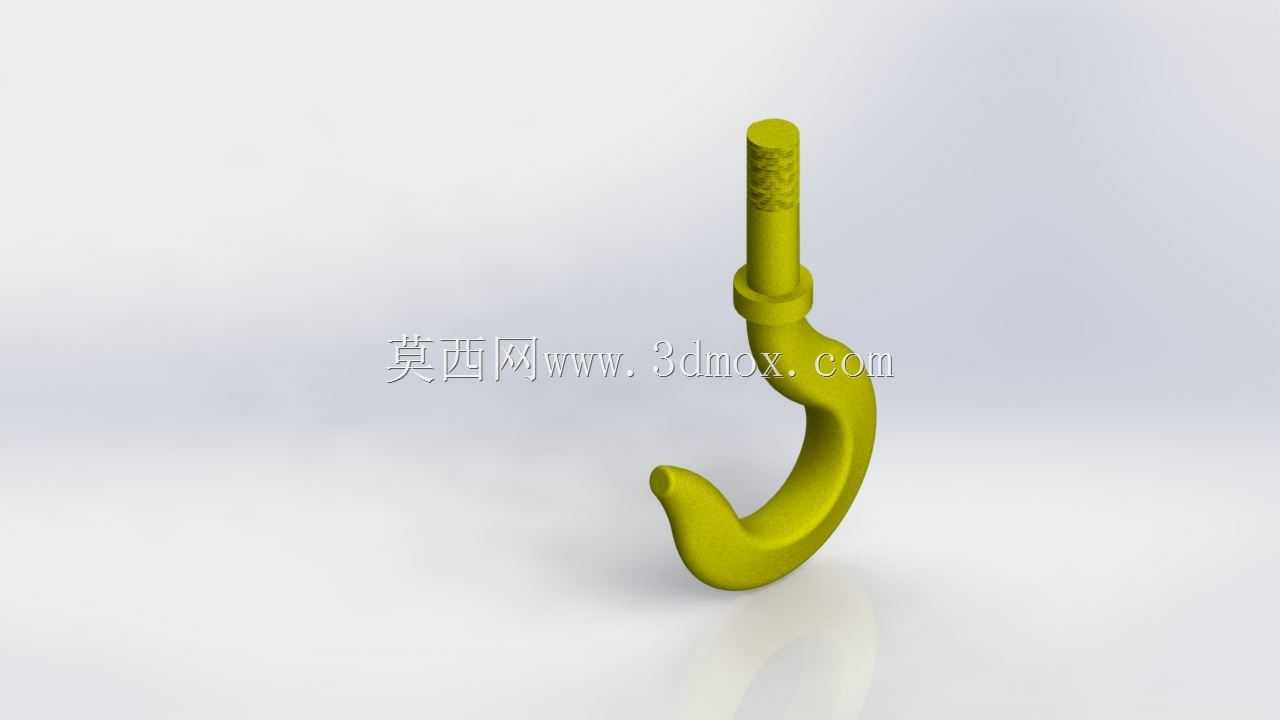

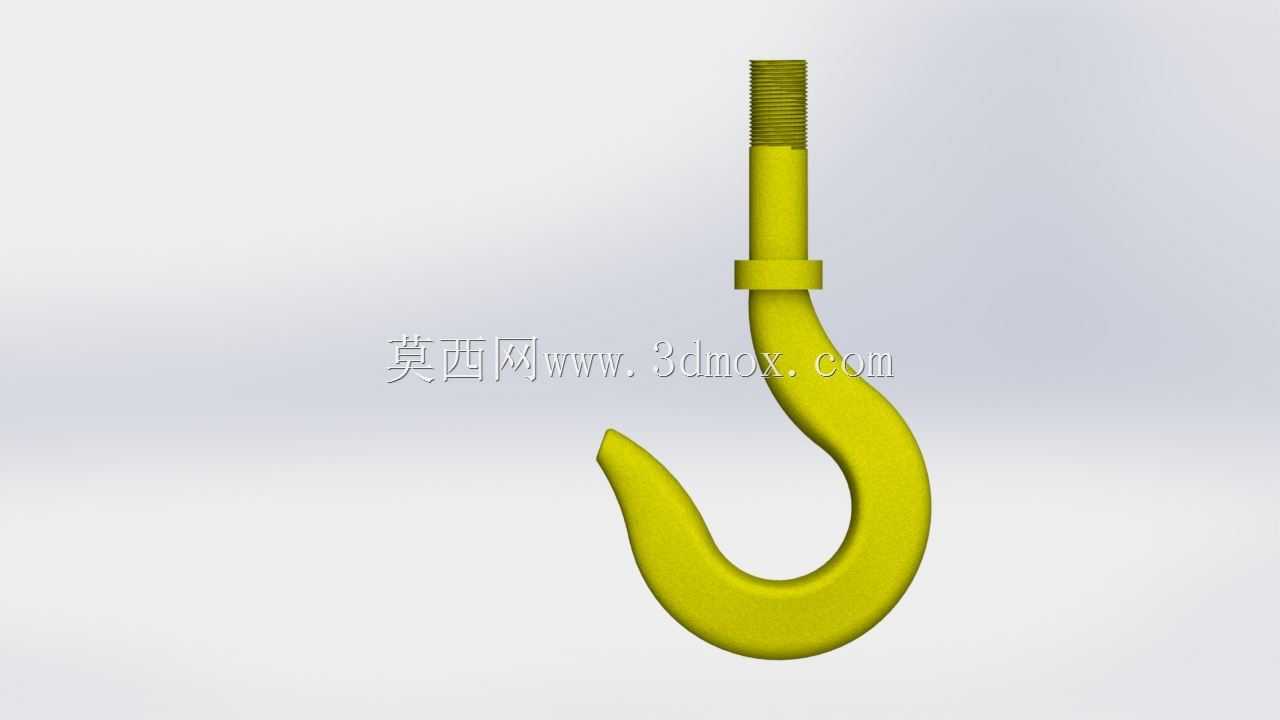

　　也能消除板材切割后的应力集中点。滑轮组件采用单滑轮布局，适配中小吨位的起升倍率需求，滑轮轮槽经过圆弧优化设计，轮槽半径匹配常用起重钢丝绳的直径公差，工作时钢丝绳与轮槽的接触面积足够，能减少钢丝绳的挤压磨损，滑轮内部集成了自润滑滑动轴承，在日常作业周期内无需频繁加注润滑脂即可维持转动顺畅，滑轮外侧加装了挡绳板，防止钢丝绳在斜拉工况下从轮槽脱出，挡绳板与侧板采用螺栓紧固连接，磨损后可单独更换，无需拆解整套吊钩总成。下部吊钩采用锻造钩头结构，钩头的弯曲曲率按照起重吊钩的受力规范设计，危险截面的厚度经过强度校核，能承受额定载荷下的拉伸与弯曲复合应力，钩头与侧板连接部位配置了推力球轴承，可在吊重状态下灵活转动，方便被吊物调整就位角度，

　　避免钢丝绳随吊钩扭转产生打扭损伤，钩头开口处预留了防脱挡板的安装位，作业时防脱挡板依靠弹簧力自动封闭钩头开口，防止吊索具从钩口意外滑脱。从安装边界来看，整套总成的上部滑轮轴直接与起升钢丝绳缠绕配合，无需额外的连接转接件，侧板外侧的轮廓尺寸经过控制，可适配常见的起重机吊钩限位开关的触发尺寸，不会出现吊钩上升到极限位置时卡滞限位装置的问题，下部钩头的开口尺寸适配常规的卸扣、吊装带吊环等配套吊具，无需额外配置转接吊具即可直接开展吊装作业。设计过程中对各受力节点做了有限元受力验证，在1.25倍额定载荷的静载工况下，侧板、滑轮轴、钩头的最大应力均低于材料的屈服强度，留有足够的安全余量，各转动副的配合间隙控制在合理范围，

　　既不会因间隙过大产生吊装晃动，也不会因间隙过小导致卡滞，整套结构没有冗余的复杂零件，日常维护仅需定期检查滑轮转动灵活性、钩头磨损量与防脱挡板的有效性即可，拆解维护时只需抽出对应销轴就能更换单个易损件，大幅降低了现场运维的工作量。在实际作业场景中，这种结构的吊钩总成可适配桥式起重机、门式起重机、小型悬臂吊等多种起重设备，既能满足车间内模具、重型机架的精密吊装需求，也能适应户外工地的建材吊运作业，整体结构紧凑，自重控制合理，不会过多占用起重机的有效起升高度，同时三角侧板的结构抗侧向载荷能力更强，在偶尔出现的斜拉吊装工况下，相比直板型吊钩架更不容易出现侧板变形的问题。
