铰接式管夹连接支架结构设计

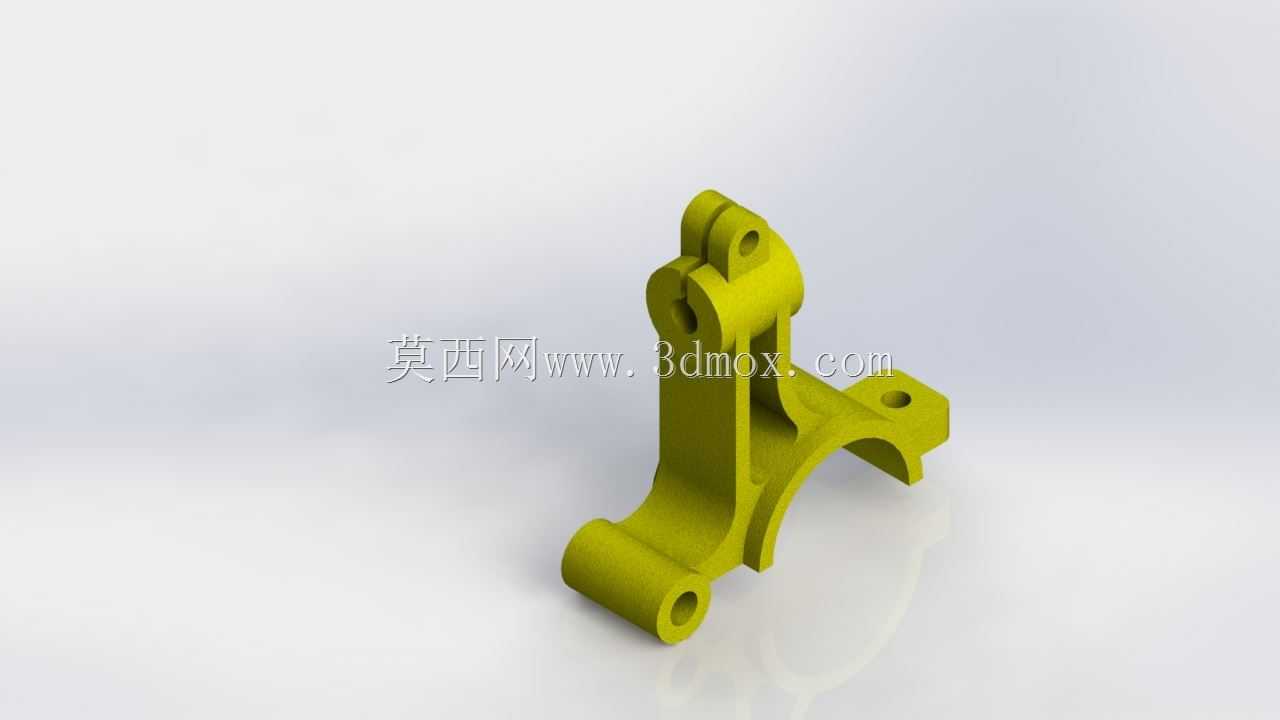

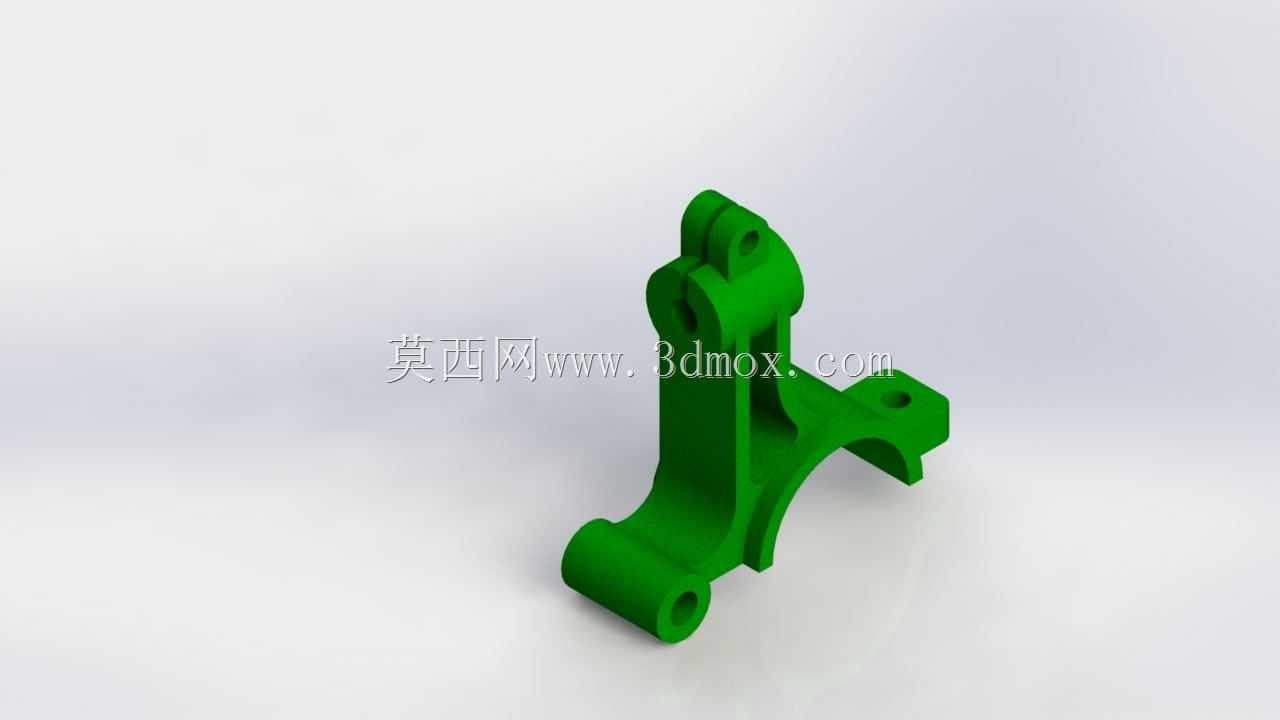

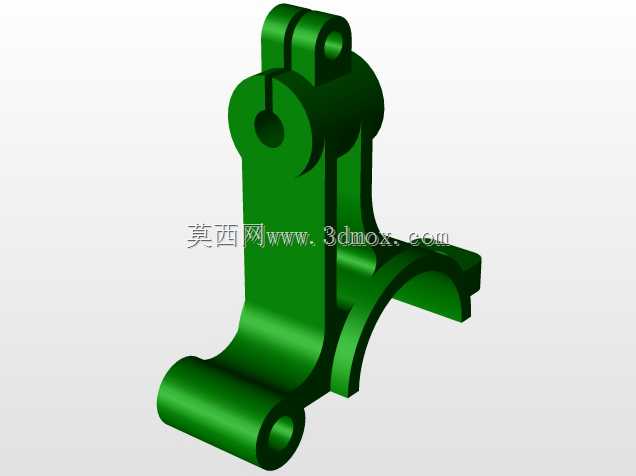

　　这类带铰接结构的管夹支架，多应用在工业流体管路布设、小型设备动力管线排布场景中，核心作用是在提供管路径向抱紧约束的同时，预留小角度摆动余量，抵消设备运行过程中产生的管路振动、热胀冷缩位移，避免硬连接状态下管路焊缝、接头位置出现应力集中开裂的问题。从结构功能拆分来看，下半部分的弧形抱紧结构是核心承载段，弧面曲率匹配对应外径的管路外壁，安装时可配合配套的半环扣合件形成完整的环形约束，抱紧面不做尖锐棱边处理，避免安装过程中刮伤管路外壁的防腐层或者绝缘层；上半部分的双片铰接耳座是连接端，耳座上的同轴销孔用于穿装铰接销轴，可将整个支架固定在设备机架、墙面预设的安装基点上，耳座之间预留的间隙刚好适配安装基点的连接耳片厚度，装配时不需要额外加装垫片调整间隙，能减少现场装配的工序耗时。

　　设计过程中首先要明确安装边界的约束条件，铰接点的回转中心到弧形抱紧面中心的垂直距离，需要匹配现场管路与安装基点的空间间距，避免装配后管路出现别劲的情况；铰接耳座的销孔直径要匹配常用的标准销轴规格，孔位公差取H8间隙配合，既保证销轴拆装顺畅，又不会因为间隙过大导致支架摆动旷量超标，引发管路运行过程中的异常晃动。弧形抱紧段的开口宽度要略小于对应管路的外径，保证扣合后有足够的抱紧预紧力，不会因为管路振动出现支架沿管路轴向窜动的问题；支架侧边伸出的带孔凸耳是辅助锁紧结构，用于穿装锁紧螺栓，和另一半配套管夹锁紧固定，凸耳的孔位中心到弧面中心的距离要和配套半环的凸耳孔位完全同轴，避免锁紧时出现单边受力的情况。

　　从实际使用场景的受力角度考虑，这类支架不仅要承受管路自身的重量，还要承受管路内部流体流动产生的脉冲冲击力，以及设备运行传递过来的振动载荷，所以各个连接位置的过渡处都做了圆角处理，尤其是铰接耳座和弧形抱紧段的连接位置，没有采用直角相接的结构，而是用大圆弧过渡，降低应力集中系数，避免长期交变载荷作用下出现结构断裂的问题。下端的圆柱凸台是定位结构，安装时可以卡在安装基面的定位槽内，分担铰接销轴承受的剪切力，避免长期运行后销轴因为持续受剪出现变形，导致支架下沉移位。

　　现场装配的时候，首先要将上半部分的铰接耳座对准安装基点的连接耳片，穿入铰接销轴并做好轴向防脱固定，之后将管路卡入下半部分的弧形抱紧面内，扣合配套的另一半管夹，穿入锁紧螺栓逐步均匀拧紧，保证两个半环的抱紧面和管路外壁均匀贴合，不要出现单边间隙过大的情况；如果是应用在有腐蚀性介质的环境中，这类支架的表面可以做喷塑或者镀锌处理，提升防腐能力，延长使用寿命。需要注意的是，这类支架的铰接摆动角度有明确的设计上限，安装时不要强行掰动支架超出设计摆角，避免铰接位置出现塑性变形，失去铰接缓冲的作用；如果是固定大重量的刚性管路，可以在铰接位置加装阻尼垫圈，吸收振动能量，降低管路晃动的幅度。

　　从结构建模的逻辑来看，绘制这类零件的时候首先要确定铰接点、抱紧弧面中心、下端定位凸台中心三个关键基准点的相对位置，之后以这三个基准为核心，分别拉伸生成铰接耳座、弧形抱紧段、定位凸台、侧边锁紧凸耳的基础实体，之后对各个连接位置做过渡圆角处理，最后对销孔、锁紧孔做孔特征细化，要注意各个孔位的同轴度、弧形面的轮廓度公差，保证加工完成后的零件可以和配套件顺利装配，不需要额外的修配工序。这类结构的通用性较强，只需要调整弧形抱紧面的曲率半径、铰接耳座的中心距，就可以适配不同外径的管路、不同安装间距的基点，不需要重新做整体结构的拓扑设计，能大幅降低系列化设计的时间成本。
