带叉形铰接端的外螺纹连接接头

　　这类带叉形铰接端的外螺纹接头，在工业设备的连杆传动、铰接支撑场景中应用十分广泛，小到轻工机械的连杆张紧结构，大到工程机械的辅助支撑铰接点，都能见到这类结构的身影。它的核心作用是实现两个构件之间的铰接式连接，既可以通过下端的外螺纹段实现与带内螺纹构件的刚性固定、长度微调，又能通过上端的叉形双耳结构配合销轴，实现与被连接件之间的一定角度范围内的摆动，补偿安装过程中的同轴度误差，同时抵消设备运行过程中产生的小幅位移与振动冲击，避免连接部位出现应力集中导致的断裂失效。

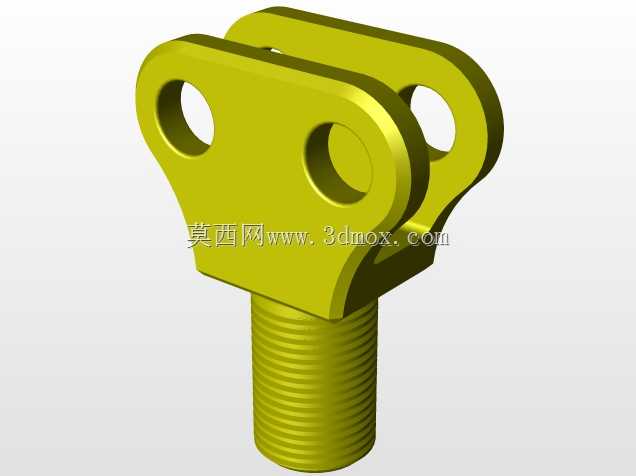

　　从结构设计逻辑来看，上端的叉形双耳部分做了等厚对称设计，两个耳片上的同轴通孔是核心的铰接配合面，孔位的同轴度公差直接影响后续销轴装配后的转动顺畅度，设计时通常会将孔的公差带控制在H7级别，既保证销轴可以顺利穿入，又不会因为间隙过大导致铰接部位出现旷量，长期运行产生异常磨损。耳片与下端螺杆衔接的位置做了圆弧过渡处理，没有尖锐的直角棱边，这一细节是为了避免热处理以及受力时的应力集中，要知道铰接部位在承受拉力载荷时，直角过渡处的应力峰值会比圆弧过渡处高出2-3倍，很容易在交变载荷下出现疲劳裂纹。下端的外螺纹段采用标准普通公制螺纹，螺纹长度预留了足够的调节余量，实际装配时可以根据两个连接构件之间的距离，旋转接头调整整体连接长度，调整到位后还可以配合锁紧螺母实现防松，避免设备运行过程中螺纹回转松脱。

　　从安装边界来看，这类接头的安装占用空间可以分为两部分核算，下端螺纹段的安装需要匹配对应规格的内螺纹孔，螺纹拧入深度通常要达到螺纹公称直径的1.2-1.5倍，才能保证足够的连接强度，避免受拉时螺纹滑牙；上端叉形双耳部分的安装空间需要预留出销轴的穿装空间，同时要预留出铰接摆动的角度余量，通常耳片外侧之间的宽度就是铰接端的最大横向尺寸，设计配套连接件的叉槽宽度时，要比这个尺寸大0.2-0.5mm，保证装配后不会出现卡滞。实际选型时，除了核对螺纹规格、耳片孔直径这些核心配合尺寸，还要核算接头的额定拉伸载荷，根据设备运行时的最大拉力乘以3-5倍的安全系数来选择对应材质与规格的接头，通常这类接头会采用中碳钢调质处理，表面做氧化或者镀锌防锈处理，兼顾强度与环境适应性。

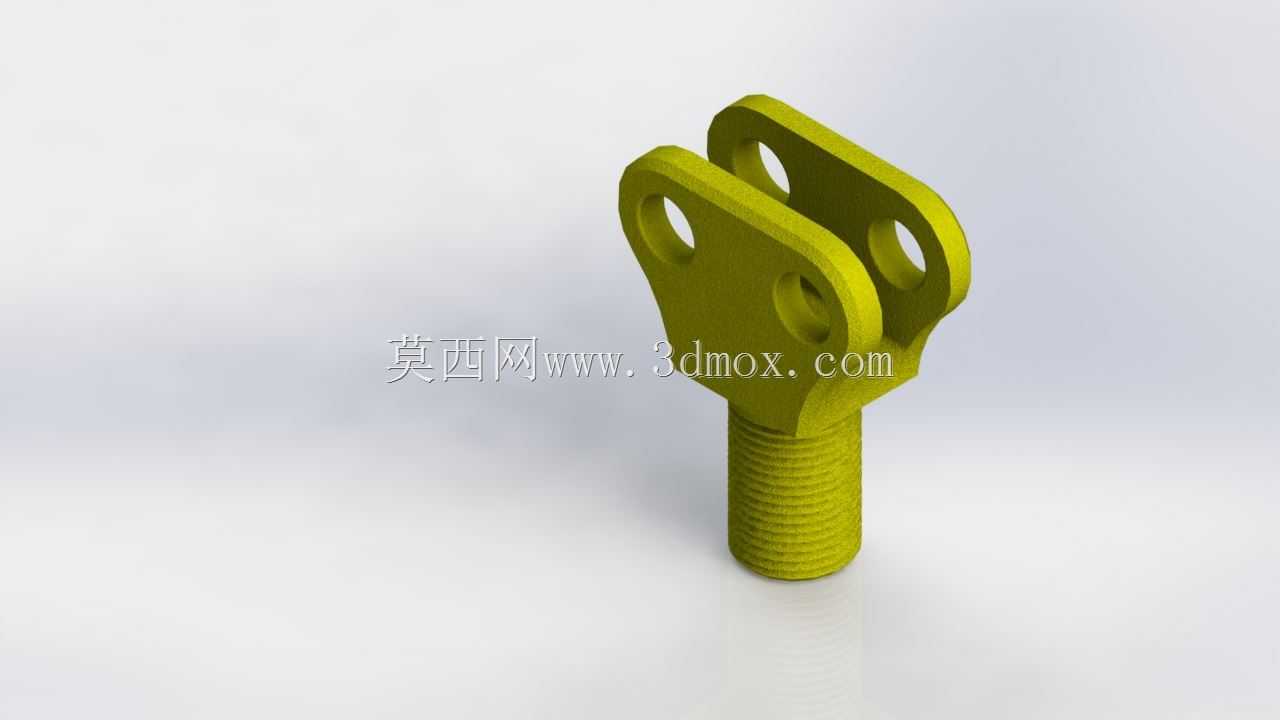

　　在实际建模过程中，这类零件的建模逻辑也很有代表性，先通过旋转特征做出螺杆与耳片基部的主体轮廓，再通过拉伸切除做出双耳的外形与铰接孔，最后添加过渡圆角与螺纹修饰特征即可。建模时需要特别注意对称度的约束，两个耳片相对于螺杆轴线的对称度公差要控制在0.1mm以内，否则装配后会出现耳片单侧受力的情况，大幅缩短零件的使用寿命。另外螺纹部分的建模如果是用于装配干涉检查，可以采用简化的修饰螺纹特征，不需要切除真实的螺旋扫掠结构，既能减少模型的数据量，又不会影响装配校验的准确性；如果是用于后续的渲染或者加工出图，再补充螺纹的细节特征即可。这类零件虽然结构不算复杂，但是作为传动与支撑系统中的基础连接件，每一处尺寸公差与结构细节都会影响整套设备的运行可靠性，设计时不能因为零件小就忽略细节校验。
