异形多孔连接摇臂结构件设计

　　这类异形多孔连接摇臂结构件，常应用在中小载荷的间歇传动链路中，比如轻工输送线的拨料机构、小型专用设备的行程切换摆臂、非机动车的制动联动组件等场景，核心作用是在固定铰接点的基础上，实现两个不同行程点位的动力传递，同时兼顾结构轻量化与安装适配性。从实际使用场景来看，这类零件不需要承受大吨位的冲击载荷，但对铰接位的同轴度、长期往复摆动的耐磨性能有明确要求，日常运行中摆动频率多在每分钟30-120次区间，铰接位的配合间隙需要控制在0.02-0.05mm范围内，避免长期运行出现晃动累积导致传动精度失效。

　　设计这类构件的时候，首先要确定的是主铰接孔的位置与尺寸，主孔是整个摇臂的旋转基准，通常会配套耐磨衬套使用，所以孔的内壁粗糙度需要达到Ra1.6以下，孔位端面与孔轴线的垂直度公差要控制在0.03mm以内，保证衬套压装后不会出现偏斜。主孔的直径选型要匹配对应的铰接销轴，常规这类中小尺寸摇臂的主孔直径多在12-20mm区间，对应的销轴采用45号钢调质处理，表面硬度达到HRC28-32即可满足耐磨需求。除了主铰接孔之外，构件上另外两个带孔的端头分别对应动力输入端与执行端连接位，两个孔的中心距是决定传动行程的核心参数，设计时需要根据配套机构的行程要求反推中心距尺寸，同时要预留0.5-1mm的安装调节余量，避免加工误差导致装配时出现卡滞。

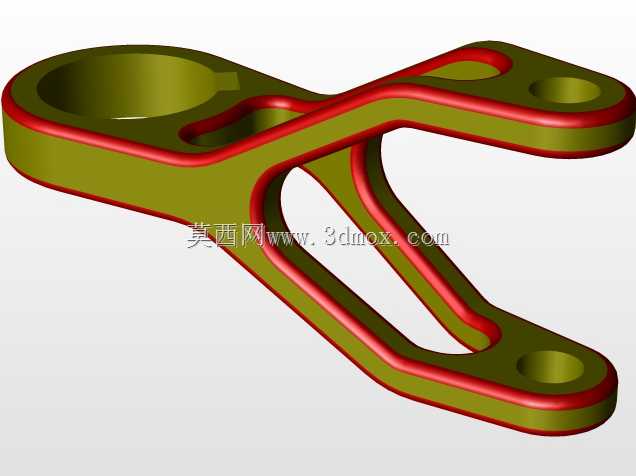

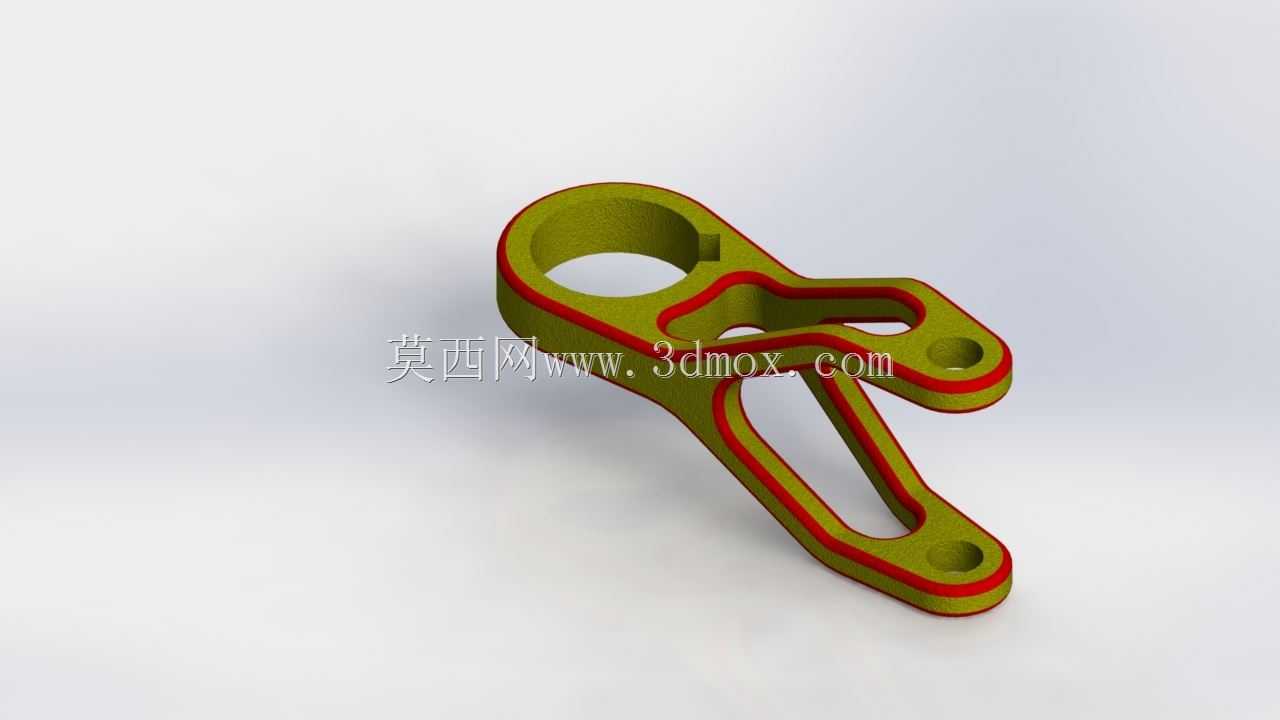

　　结构外形上采用了不规则的长臂设计，同时在臂身位置做了镂空减重处理，这种设计不是单纯为了美观，而是在保证结构刚性的前提下降低零件自身重量，减少摆动过程中的惯性冲击，毕竟往复运动的构件自重越大，启停瞬间对铰接位的冲击载荷就越高，长期运行会加速销轴与衬套的磨损。臂身的截面采用了等强度设计思路，靠近主铰接孔的位置截面厚度更大，向两端连接孔逐步过渡收窄，同时在所有的孔位边缘都做了加厚凸台处理，既可以提升孔位的结构强度，避免螺栓或销轴压紧时出现端面变形，也能在注塑或粉末冶金成型时减少材料收缩不均导致的尺寸偏差。零件的边缘全部做了R2-R3的圆角过渡，没有尖锐的棱角，一方面是避免装配过程中划伤操作人员，另一方面也能减少应力集中，防止长期往复受力时在棱角位置出现疲劳裂纹。

　　安装边界方面，这类摇臂的安装空间通常比较紧凑，设计时需要提前核算摆动全行程内的外轮廓包络尺寸，确保摇臂在0-60度的常规摆动角度范围内，不会和周边的机架、管线、其他运动构件发生干涉。臂身的厚度方向尺寸要匹配安装位的间隙，通常要比两侧限位挡板的间距小0.3-0.5mm，保证摆动过程中不会出现轴向窜动。两个端孔的连接方式通常采用销轴铰接或者小规格螺栓锁紧，设计时要考虑装配工具的操作空间，比如端孔周边要预留足够的扳手操作位，不能出现螺栓拧紧时工具被臂身结构挡住的情况。另外，零件表面的双色包覆处理，红色的边缘层通常是耐磨改性材质，既可以提升零件边缘的抗磕碰性能，也能在装配时起到视觉对位的作用，方便操作人员快速识别安装方向，减少装反的概率。

　　从实际加工适配性来看，这个结构既可以采用铝合金压铸成型后做孔位精加工，也可以采用高强度工程塑料加玻纤增强的材质注塑成型，两种材质都能满足这类中小载荷场景的使用需求，铝合金材质的零件适合在环境温度较高、有少量切削液飞溅的工业设备场景使用，工程塑料材质的零件自重更轻、运行噪音更低，适合在民用设备、办公类自动化设备中使用。不管采用哪种材质，三个孔位的位置度公差都要控制在0.05mm以内，保证装配后传动顺畅，不会出现别劲的情况。在做三维建模的时候，需要特别注意镂空位置的壁厚均匀性，避免出现壁厚差超过2mm的区域，防止成型过程中出现缩痕、气泡等缺陷，同时所有的加强筋位置都要做圆角过渡，减少应力集中点，提升零件的整体疲劳寿命。
