机床用侧固式刀具夹持刀柄结构

　　这款刀具夹持部件主要应用于常规立式铣床、加工中心的主轴刀具装夹场景，也可适配小型专用机床的单工位刀具固定需求，是机加工环节中连接机床主轴与切削刀具的核心过渡部件。从实际加工场景来看，这类夹持结构常被用于装夹直柄立铣刀、钻头、铰刀等回转类切削刀具，在金属切削加工中承担扭矩传递、刀具径向定位的核心作用，其夹持稳定性直接决定加工过程中的刀具跳动量，进而影响工件的加工表面质量与尺寸精度。

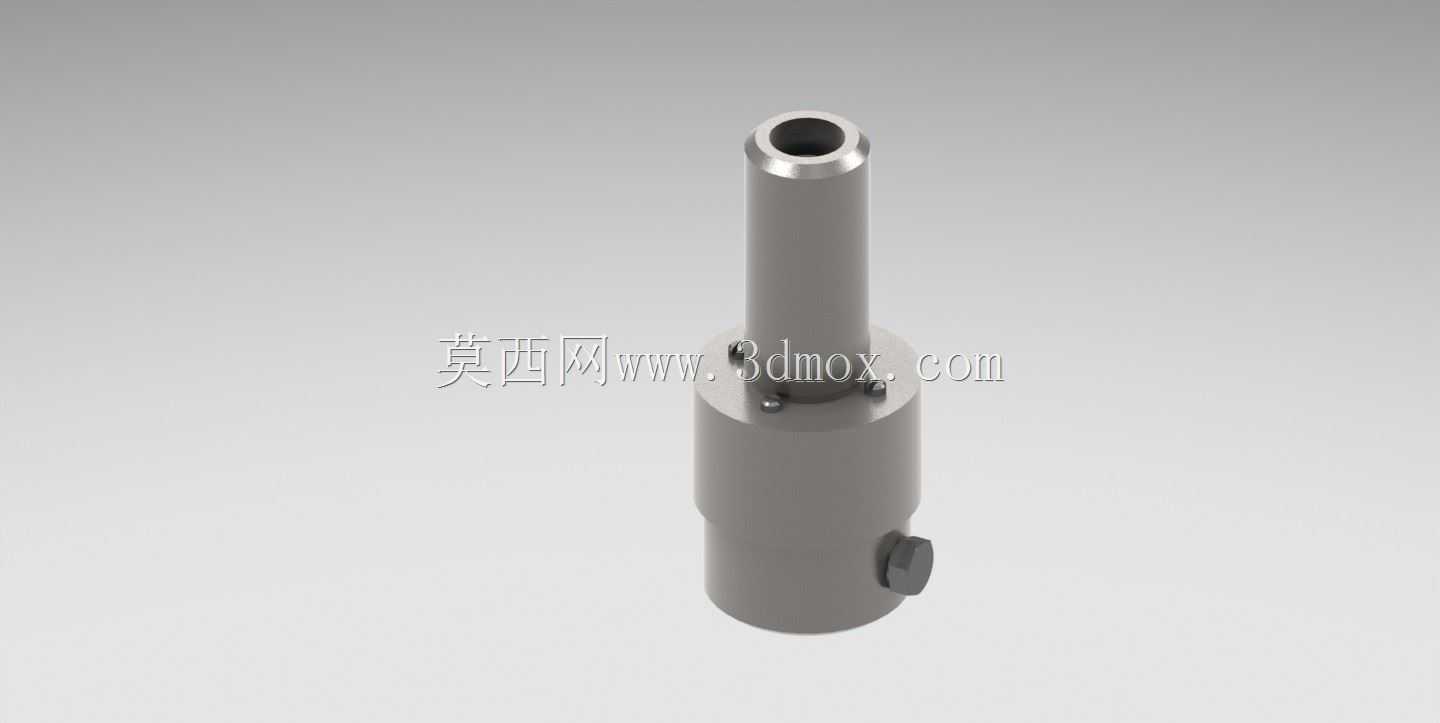

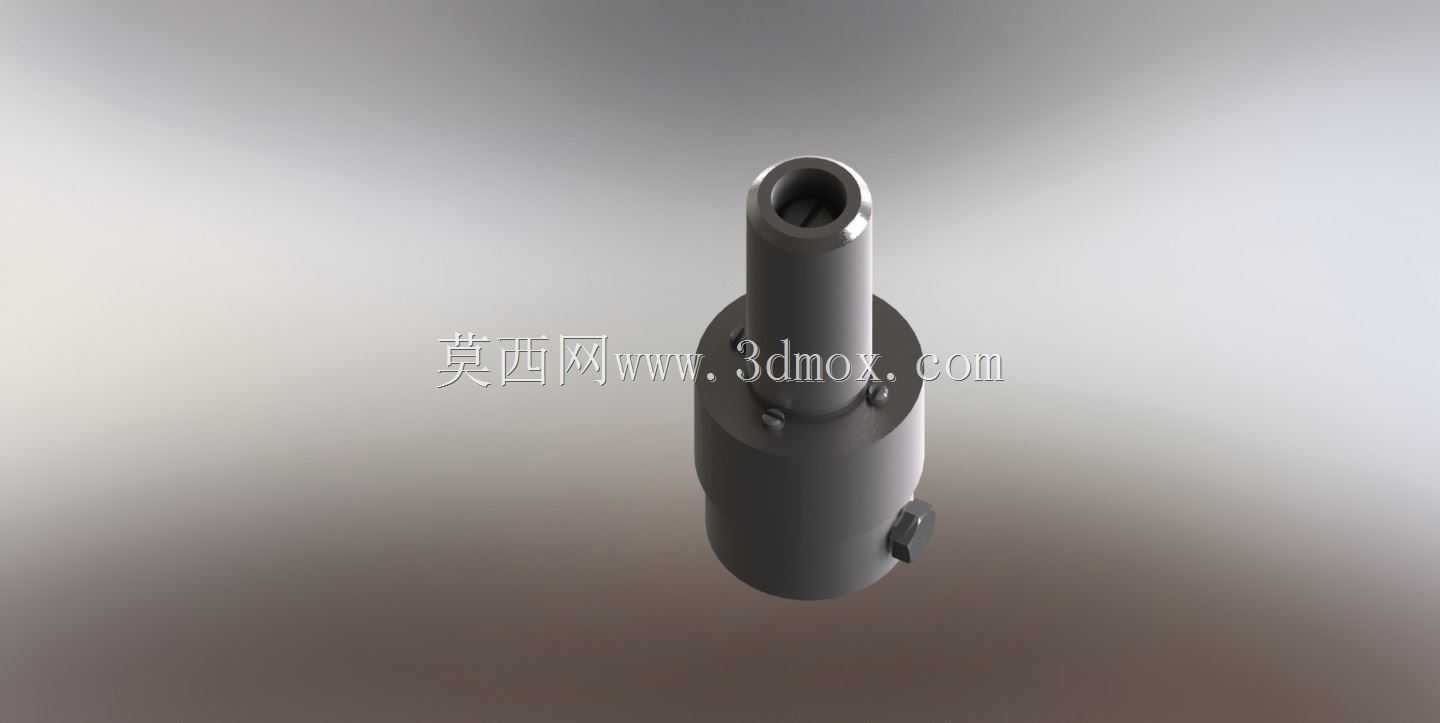

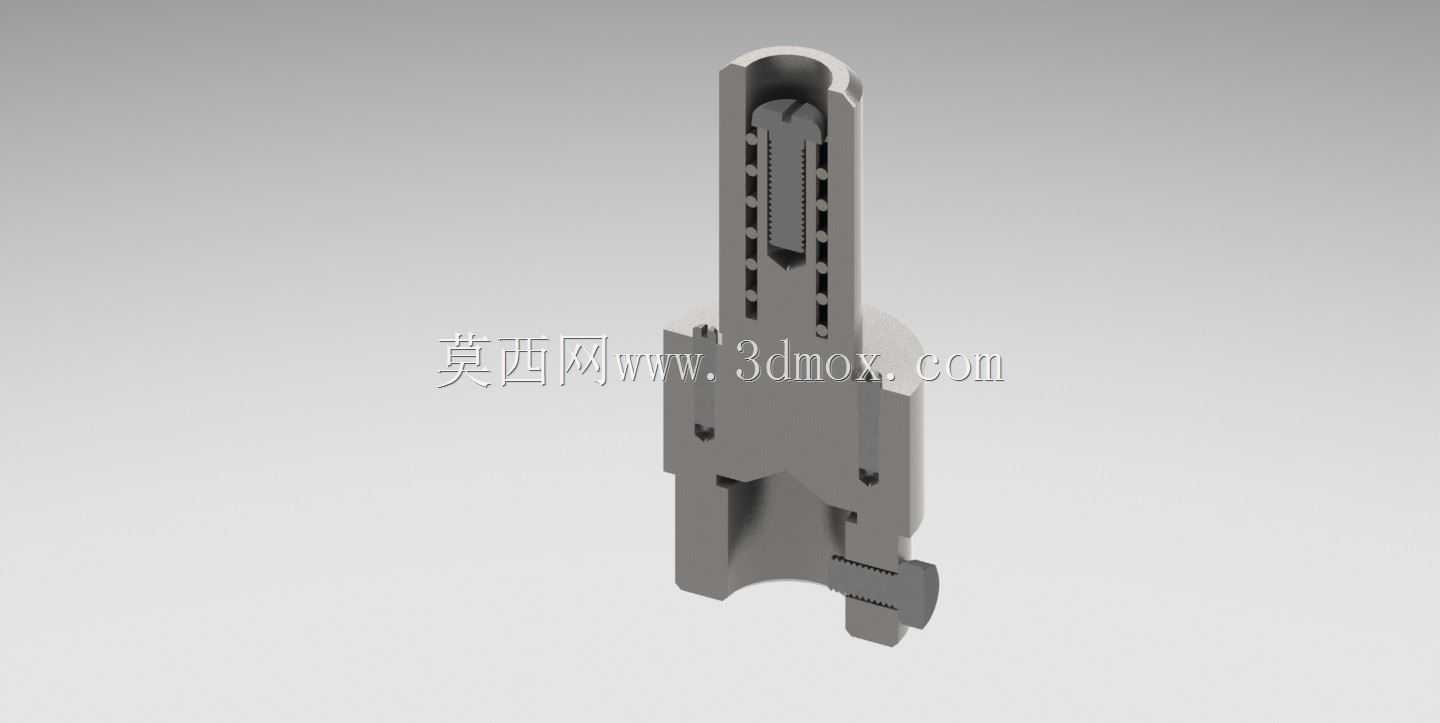

　　从结构设计逻辑来看，该部件采用了一体式长柄主体搭配侧部锁紧螺钉的经典夹持方案，主体分为上下两段同轴结构，上段为与机床主轴锥孔或直孔配合的安装柄，外圆做了高精度磨削处理，保证与主轴内孔的配合间隙控制在微米级，避免高速旋转时出现偏心振动；下段为刀具夹持腔，内部加工有与直柄刀具匹配的光滑内孔，侧壁开设螺纹孔用于安装锁紧螺钉，通过螺钉端部顶紧刀具柄部的平面，实现刀具的周向与轴向固定，防止加工过程中刀具出现打滑、退刀的问题。主体中部的凸台结构一方面作为安装时的轴向定位面，与主轴端面贴合保证安装深度一致，另一方面也可增强主体的结构刚性，减少长柄结构在切削受力时的弯曲变形。

　　在功能特性上，该夹持结构相比弹簧夹头式刀柄结构更简单，装夹操作更便捷，不需要配套的夹头与锁紧螺母，适合大切削量、重载荷的粗加工场景，侧部锁紧的方式能够提供足够的锁紧力，即使在大进给切削的工况下也能保证刀具不发生位移。同时该结构的刀具悬伸长度可以根据实际加工需求进行调整，松开锁紧螺钉后即可上下移动刀具调整伸出长度，适配不同深度的型腔、孔系加工需求，调整到位后锁紧螺钉即可完成固定，操作门槛较低，适合实训教学、常规零件加工等多种场景使用。

　　从安装边界与尺寸适配角度来看，该部件的上段安装柄直径为标准系列尺寸，可适配对应孔径的机床主轴或刀套，安装时需要保证柄部与主轴内孔的清洁，避免铁屑、油污进入配合面导致安装偏心；下段夹持腔的内孔直径适配标准直柄刀具，锁紧螺钉采用内六角结构，使用常规内六角扳手即可完成锁紧操作，锁紧扭矩需要控制在合理范围内，既要保证足够的锁紧力，也要避免扭矩过大导致主体螺纹滑牙或者刀具柄部被顶变形。整体结构的总长设计兼顾了常规加工的悬伸需求，不会因为过长导致刚性不足，也不会因为过短无法加工较深的工件特征，外圆所有回转面均做了同轴度公差控制，保证高速旋转时的动平衡性能，减少机床主轴的额外负载。

　　在实际使用过程中，这类夹持部件需要定期检查锁紧螺钉的磨损情况，以及内孔的拉伤、变形问题，如果内孔出现磨损导致配合间隙过大，会直接导致刀具跳动超差，加工出的孔出现椭圆、表面振纹等问题，此时需要及时更换夹持主体。同时安装刀具时需要保证刀具柄部插入夹持腔的深度足够，一般要求插入深度不小于柄部直径的1.5倍，避免夹持力不足导致刀具飞出引发安全事故。该结构没有复杂的活动部件，日常维护只需要定期清理内孔与螺纹孔内的切屑、油污，在锁紧螺钉的螺纹处涂抹少量润滑脂防止锈蚀即可，整体可靠性较高，适合长时间连续加工的生产场景使用。
