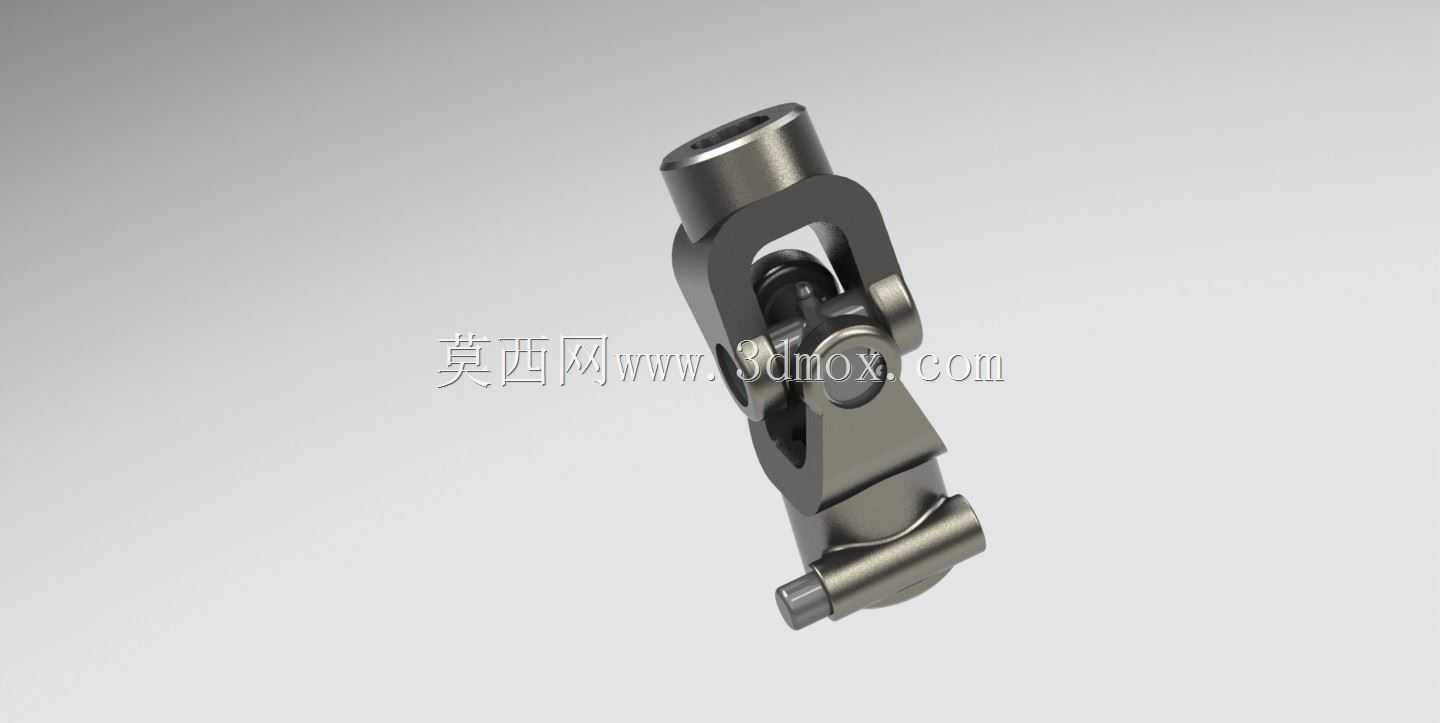

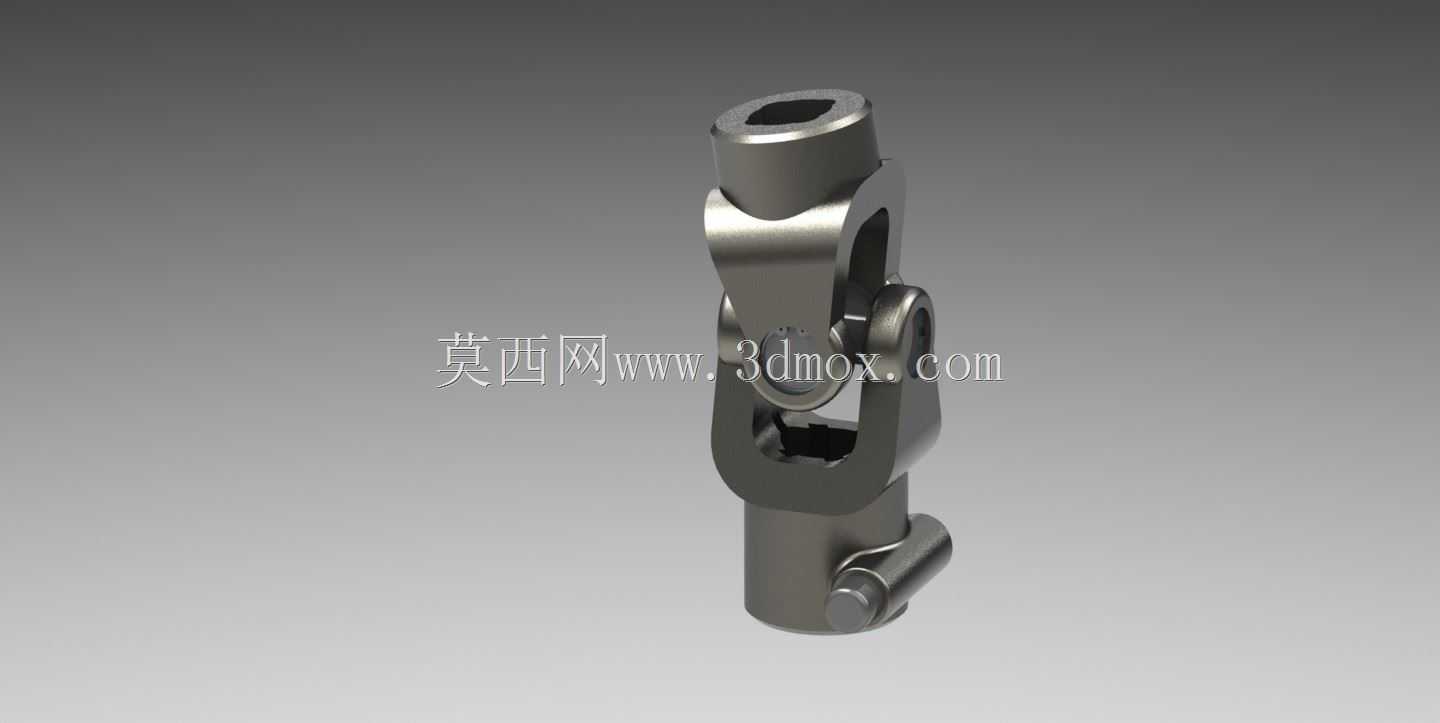

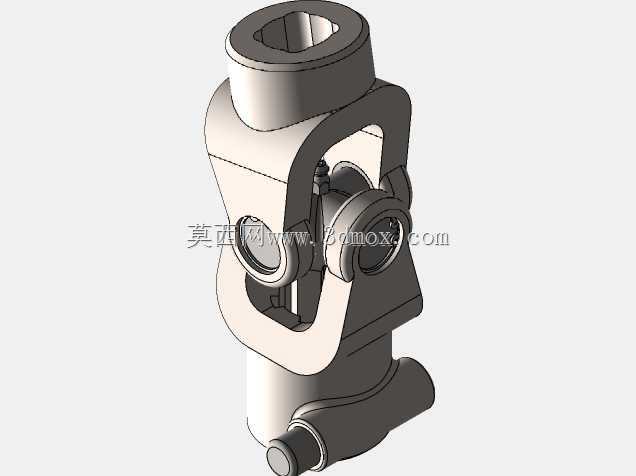

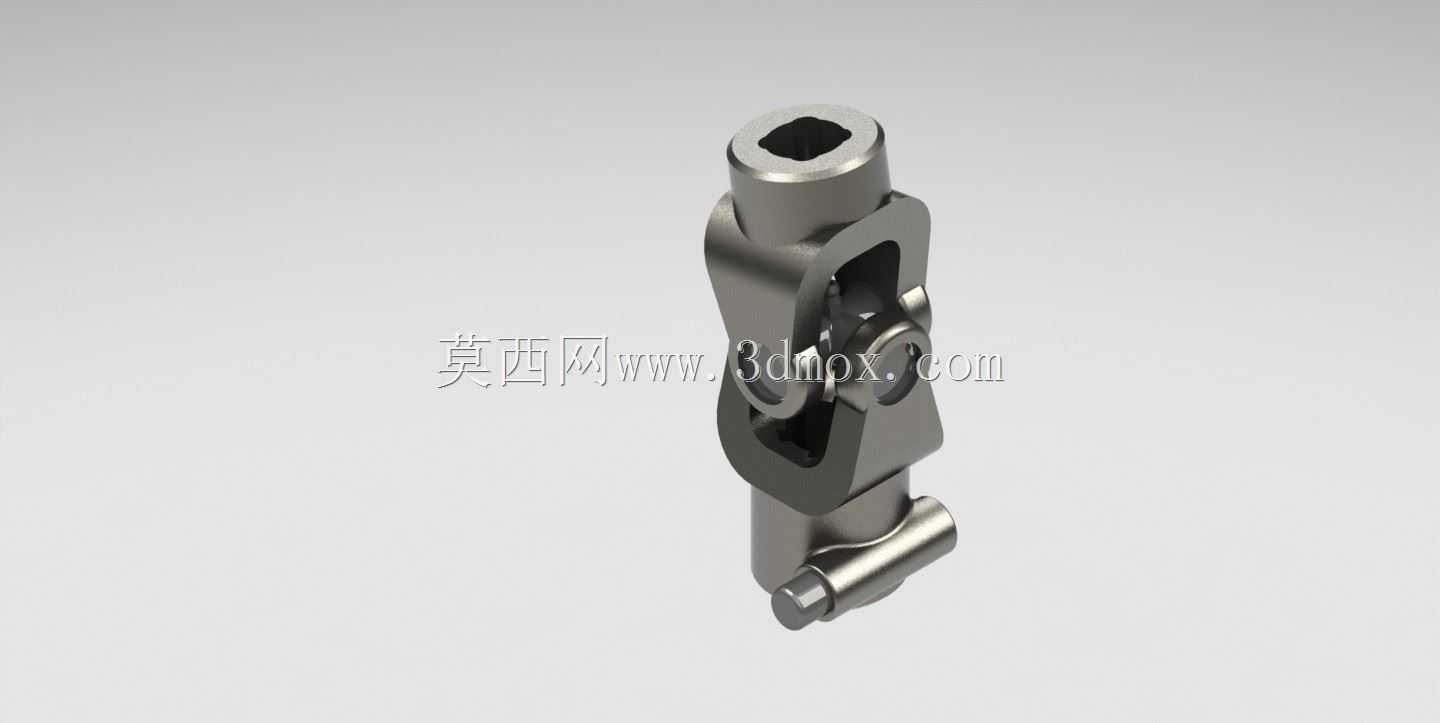

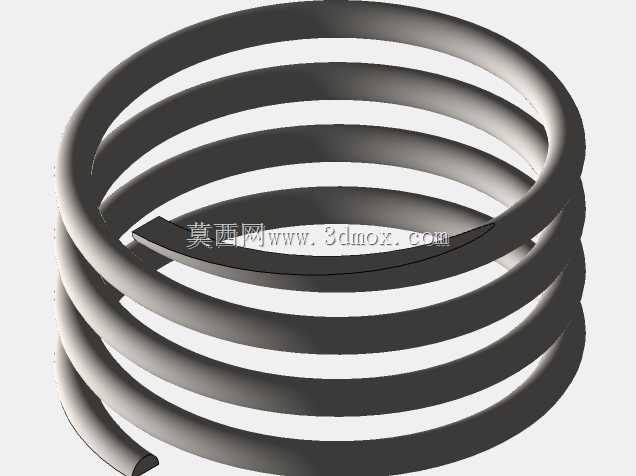

做传动结构设计的工程师大多遇到过轴系不对中的工况,不管是安装误差带来的轴线偏移,还是设备运行过程中机架形变、部件相对位移导致的角度偏差,刚性联轴器根本没法适配这类场景,这时候万向节就是最常用的传动解决方案。这次的万向节结构采用经典十字轴式铰接设计,两端为带内孔的叉形接头,分别对接输入与输出轴,中间通过十字形的铰接销轴实现两轴之间的角度补偿,可在两轴存在最大35度夹角的工况下稳定传递旋转扭矩,不会出现卡滞或传动中断的问题。

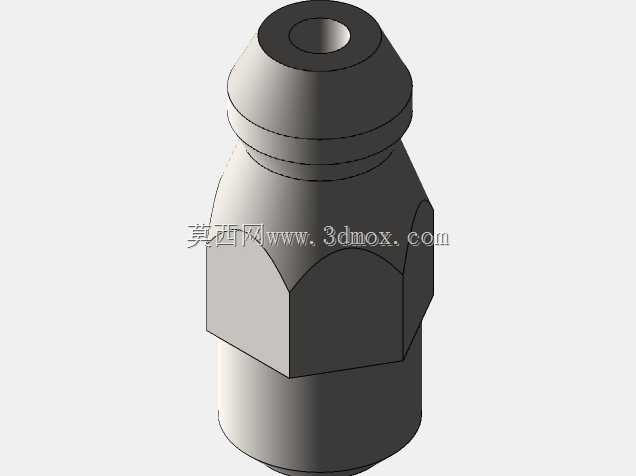

从实际应用场景来看,这类万向节的覆盖范围极广,小到台式钻床的进给传动、轻工包装设备的辊筒轴系连接,大到农用机械的动力输出轴、汽车转向操纵杆的传动链路,甚至是小型机床的辅助进给传动、自动化生产线的变位机动力传输,只要存在两轴不同轴、工作中存在相对角度摆动的传动需求,都能见到这类结构的身影。不同于带橡胶缓冲的柔性联轴器,这类金属铰接式万向节可传递的扭矩范围更广,耐冲击负载的能力更强,不会出现橡胶件老化失效的问题,适合在有油污、金属碎屑的工业车间环境中长期使用,维护成本极低,仅需定期在铰接销轴处加注润滑脂即可保证转动顺畅。

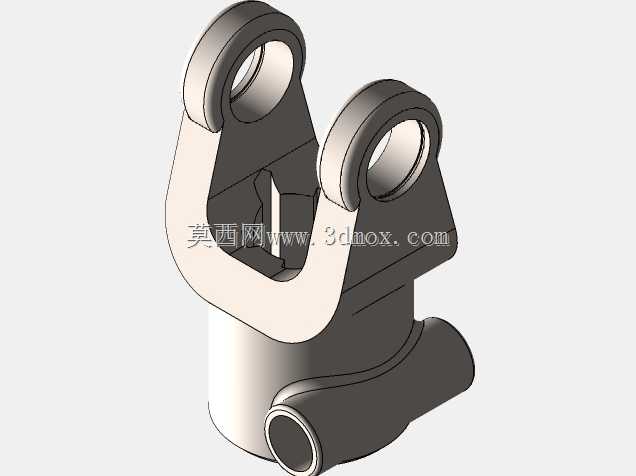

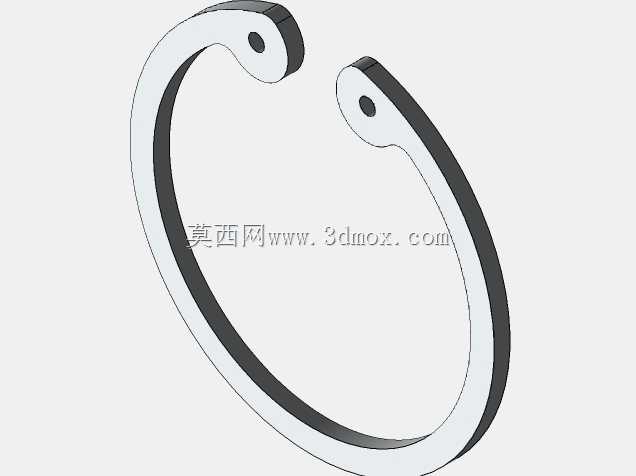

设计这类万向节的时候,首先要明确两端轴的连接尺寸,本次结构两端的轴孔采用标准圆孔带紧定螺钉锁紧的形式,适配直径12mm的光轴连接,安装时仅需将轴插入孔内拧紧侧面的紧定螺钉即可完成固定,不需要额外加工键槽,适合小扭矩、快装的应用场景。叉形接头的铰接耳位置做了加厚处理,十字销轴与耳孔之间采用间隙配合,保证转动时无卡滞,同时销轴两端加装了防脱卡簧,避免设备运行过程中销轴受振动脱出,引发传动失效。整体外形的最大回转直径为32mm,总长度为68mm,安装时需要预留至少40mm的径向空间,避免万向节摆动时与周边的机架、护罩等部件发生运动干涉。
需要注意的是,单十字轴万向节在存在夹角传动时,输入轴与输出轴的瞬时转速并不相等,存在转速波动,夹角越大波动越明显,如果是对传动平稳性要求较高的工况,需要成对使用万向节,并且保证中间轴两端的叉面处于同一平面,输入轴、输出轴与中间轴的夹角相等,才能抵消转速波动实现等速传动。如果是用于转向操纵这类对转速同步要求不高、仅需传递动作的场景,单节万向节即可满足使用需求。建模过程中,所有铰接位置的配合间隙都按照IT7级公差设置,既保证转动灵活,又不会出现过大的旷量,避免传动过程中产生冲击噪音。叉体的过渡位置全部做了圆角处理,减少应力集中,提升部件的抗疲劳强度,适合在频繁正反转的冲击负载工况下使用。
很多新手工程师在选型万向节的时候,往往只关注额定扭矩参数,忽略了安装角度和回转空间的校核,很容易出现安装后万向节摆角超过极限、转动卡滞,或是回转时碰擦周边部件的问题。在布局阶段就要先模拟万向节在最大摆角下的运动轨迹,确认周边的安全间隙,同时要核算最大传递扭矩,预留至少1.5倍的安全系数,避免过载导致叉体变形或销轴断裂。如果是用于高速传动的场景,还需要对万向节做动平衡处理,减少高速转动时的振动。本次的结构模型所有特征都做了参数化处理,调整轴孔直径、叉体长度、十字轴尺寸时可直接驱动参数修改,快速适配不同的安装需求,不需要重新绘制基础轮廓,能大幅节省同系列不同规格产品的设计周期。
- 上一篇:机床用侧固式刀具夹持刀柄结构
- 下一篇:可穿戴式中世纪骑士臂甲防护结构
- 全部评论(0)
- 模板大小: 2.98 MB
- 售价:5金币
- 下载次数: 125
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
