起重吊装用双轮带钩滑轮结构设计

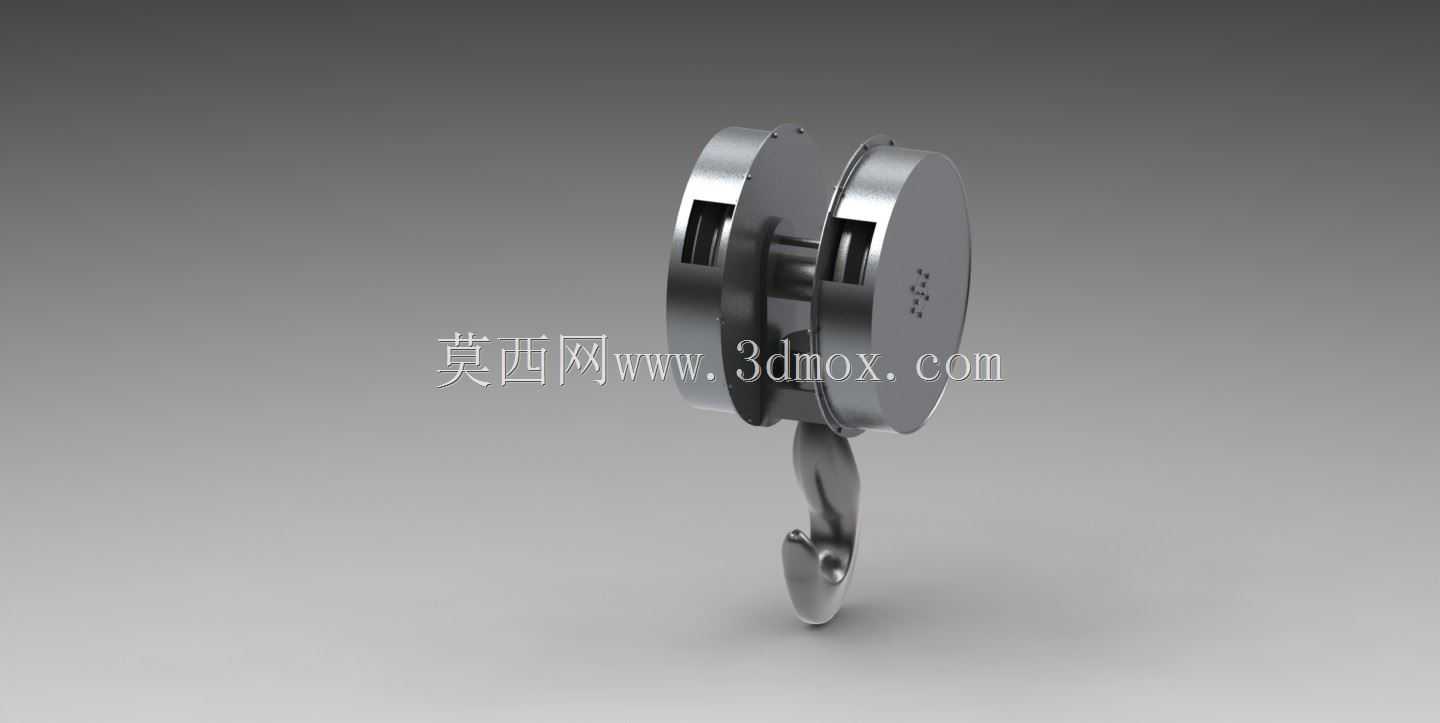

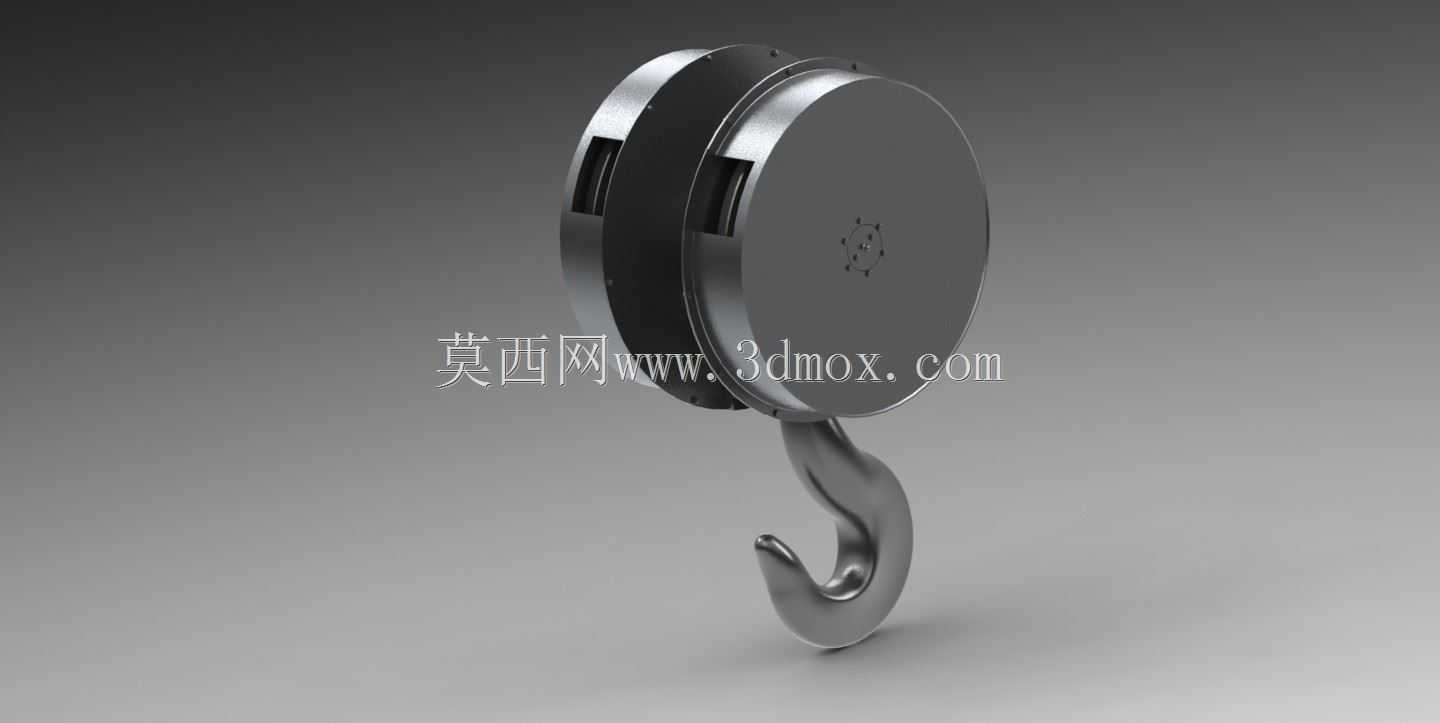

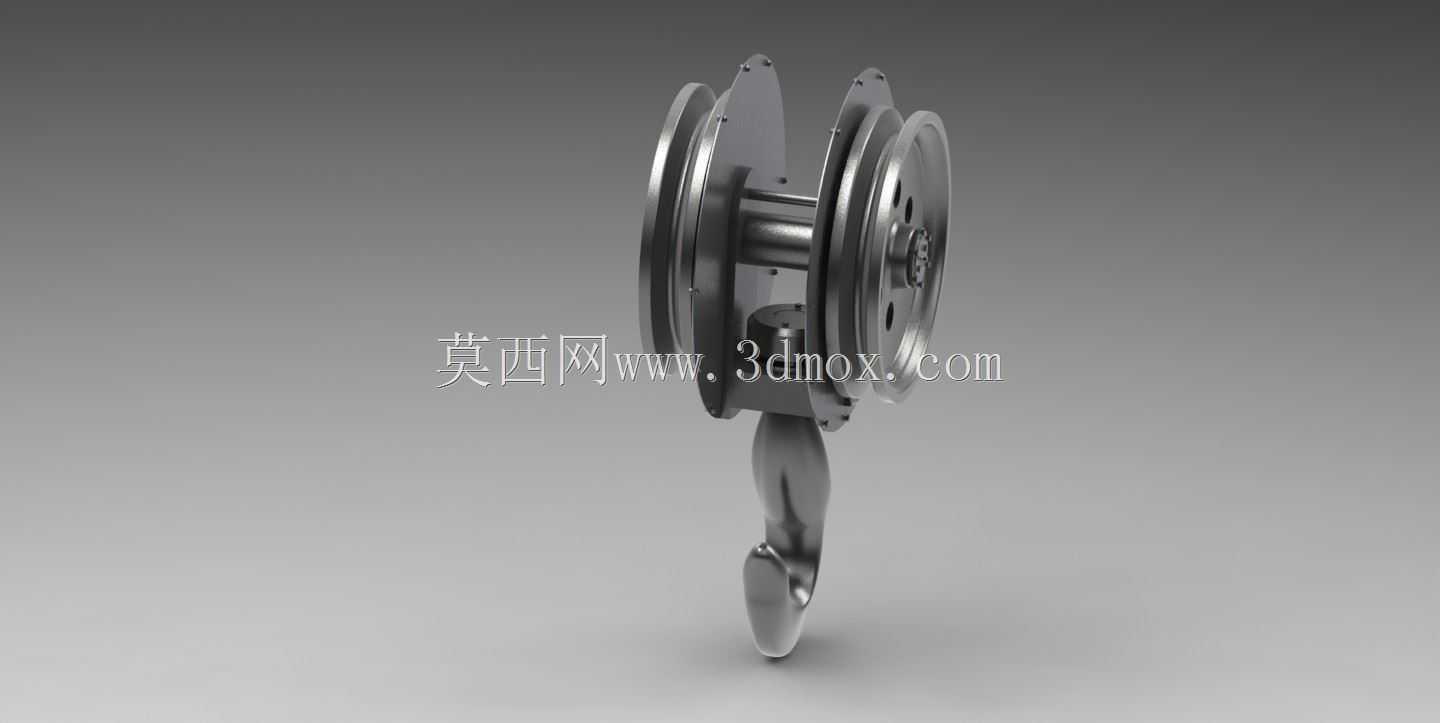

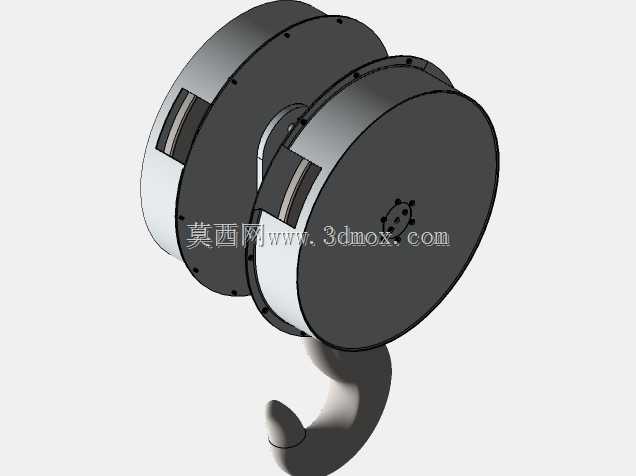

　　在车间重型工件转运、户外设备安装、港口散货装卸这类需要垂直起升重物的作业场景里，带钩滑轮是绕不开的核心受力部件，它既可以单独搭配手动葫芦、卷扬机使用，也能集成到桥式起重机、门式起重机的起升机构里，通过钢丝绳的绕接实现省力效果，同时改变拉力的传递方向，让吊装作业的操作空间更灵活。这款双轮带钩滑轮的设计，首先围绕受力传递路径做了结构排布：两个对称布置的滑轮轮体通过中间的心轴串联，轮体外侧加装了圆形的护板，护板一方面可以约束钢丝绳的运动轨迹，避免作业过程中钢丝绳从轮槽内脱出引发安全事故，另一方面也能对轮体的侧向受力形成支撑，降低轮体受偏载时出现变形的概率。下方的吊钩采用了和滑轮架直接铰接的连接方式，铰接位置预留了足够的转动间隙，

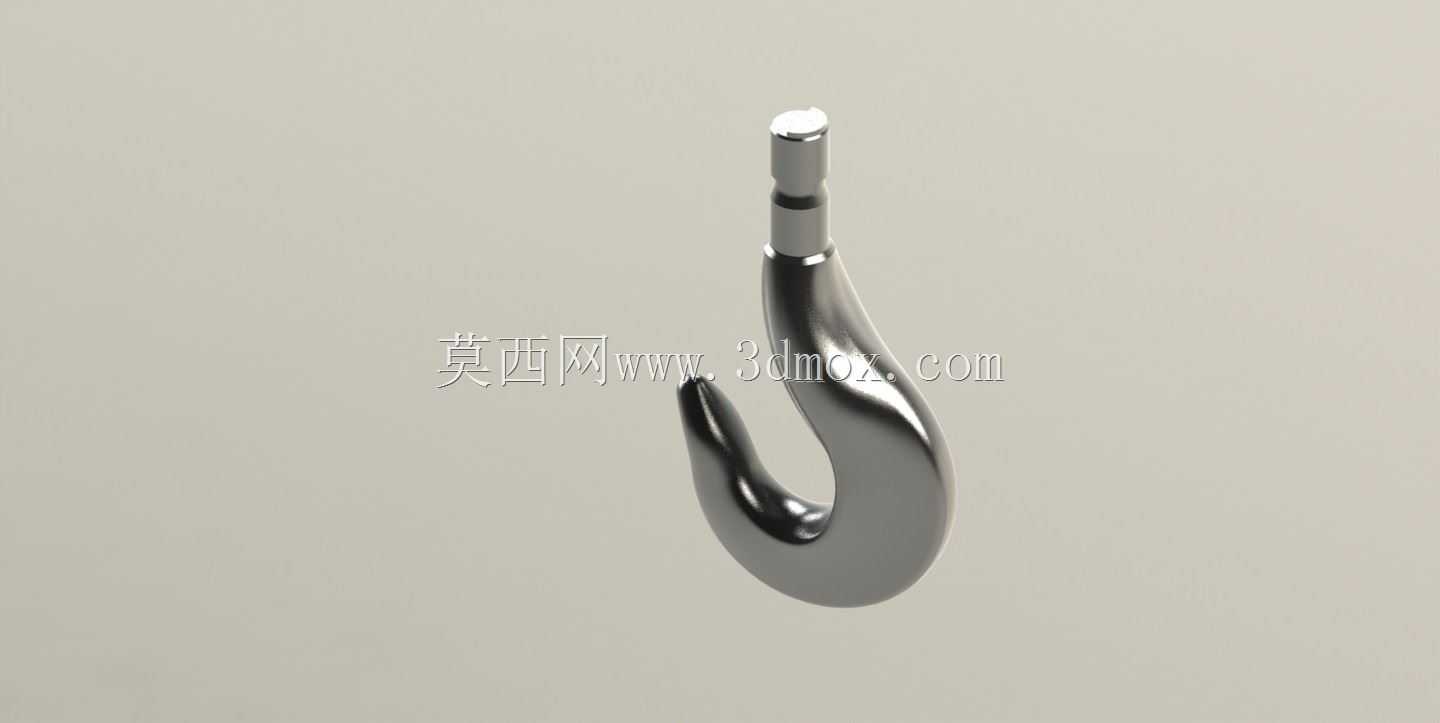

　　当起吊的重物出现小幅摆动时，吊钩可以顺着受力方向自由转动，不会在滑轮架和吊钩的连接位置产生额外的扭转应力，避免长期交变载荷下出现连接部位的疲劳断裂。从设计思路上看，这款滑轮的轮槽尺寸是按照常规起重用钢丝绳的直径范围做的匹配，轮槽的圆弧半径比常用钢丝绳半径大10%左右，既可以保证钢丝绳和轮槽的接触面积足够，降低钢丝绳的局部挤压磨损，也不会因为轮槽过宽导致钢丝绳在槽内出现错位卡滞。护板和中间心轴的连接采用了过盈配合加定位销的固定方式，不需要额外的紧固件就可以保证两个护板的同轴度，避免轮体转动时出现护板蹭轮的问题，同时这种连接方式的抗冲击性能更好，在起吊重物瞬间的冲击力作用下，不会出现连接松动的情况。吊钩的钩身部分做了变截面设计，钩尖位置的截面尺寸略小，方便挂入吊环、吊装带的吊耳内，而钩身弯曲的受力最大位置则加大了截面尺寸，并且做了圆弧过渡，避免应力集中，吊钩的开口位置还预留了安装防脱卡的卡槽，实际使用时可以加装弹簧式防脱卡，防止吊装过程中吊具从吊钩开口处滑出。在安装边界方面，这款滑轮的整体径向尺寸控制在适配常规起升机构的安装空间范围内，上方的吊点位置可以根据使用需求更换为吊环或者直接连接到起重小车的下方，两个滑轮轮体的间距经过计算，保证两根钢丝绳绕入后不会出现互相摩擦的情况，钢丝绳的进出绳角度控制在允许的偏角范围内，避免钢丝绳和轮槽边缘出现异常磨损。心轴的两端设计有润滑脂注油通道，日常维护时可以直接从轴端注入润滑脂，

　　润滑脂会顺着心轴内部的油道进入轮体和心轴的配合面，保证轮体转动顺畅，降低转动过程中的摩擦阻力，同时也能减少配合面的锈蚀和磨损，延长部件的使用寿命。在实际选型使用时，需要注意这款滑轮的额定起重量和轮轴、吊钩的材质强度直接相关，设计时已经按照常规起重作业的安全系数做了强度校核，轮体采用了耐磨的铸钢材质，表面经过淬火处理，轮槽表面的硬度足够承受钢丝绳长期摩擦带来的损耗，护板则采用了韧性较好的低碳钢材质，在受到侧向碰撞时可以通过小幅变形吸收冲击力，不会直接出现脆性断裂。和单轮滑轮相比，双轮结构的滑轮可以搭配更多倍率的钢丝绳绕法，在相同的钢丝绳拉力下可以起吊更重的工件，同时双轮的受力分布更均匀，单个轮体承受的径向载荷更小，整体的使用寿命更长，

　　适合在中重型的吊装作业场景中使用。在安装时需要保证滑轮的轮槽平面和钢丝绳的运动方向处于同一平面，避免出现偏角过大导致的钢丝绳脱槽、轮槽异常磨损问题，同时要检查吊钩的转动是否灵活，心轴的固定是否可靠，首次使用前需要在注油口加注足够的润滑脂，保证轮体转动无卡滞。日常使用过程中，需要定期检查轮槽的磨损情况、吊钩的开口变形量以及心轴的磨损量，当轮槽磨损深度超过允许值、吊钩开口变形量超过原尺寸的10%、心轴磨损量超过直径的5%时，需要及时更换对应的部件，避免吊装过程中出现部件断裂引发的安全事故。这款滑轮的结构没有多余的复杂零件，整体的拆装维护非常方便，不需要专用的工具就可以完成轮体、心轴、吊钩的更换，适合在各类需要起重吊装的作业场景中作为配套部件使用，不管是固定安装在起重设备上，还是作为临时吊装作业的配套工具，都能稳定发挥作用。
