快速调节式管钳类手动扳手结构设计

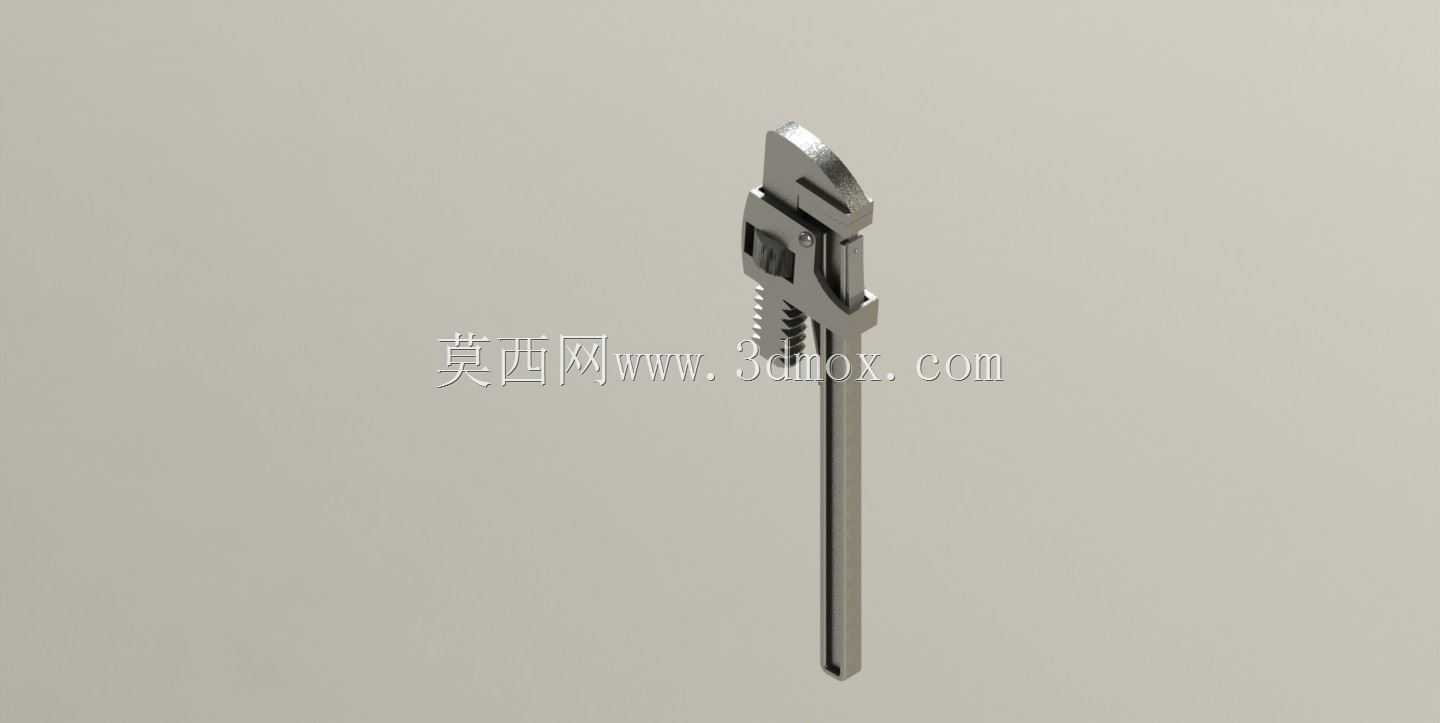

　　这款手动扳手的结构设计，核心围绕狭窄空间内的管件、异形紧固件夹持作业需求展开，在日常设备维保、管线铺设、小型机械拆装场景中，这类工具的使用频次远高于普通固定开口扳手。区别于传统活动扳手需要反复旋拧调节螺杆调整开口量的操作逻辑，这款扳手采用了齿条式快速调节结构，活动钳口与钳身的齿条段直接卡合定位，按压钳身侧面的解锁卡扣即可快速滑动活动钳口，适配不同外径的工件，单手即可完成开口尺寸的快速调整，在高空作业、单手受限的作业场景下，能大幅减少操作步骤，降低作业疲劳度。

　　从结构细节来看，钳头的咬合齿做了不对称倾角设计，正向施力拧动时，齿面会随着扭矩增大逐步嵌入工件表面，避免施力过程中出现打滑脱开的问题，反向扳动时齿面倾角不会卡滞工件，可快速回程实现连续拧动，针对锈蚀的管件、螺栓类工件，这种咬合结构能有效传递更大扭矩，不会因为工件表面不平整出现夹持失效。钳身的长杆部分采用了等截面直杆设计，没有多余的造型凸起，在管线排布密集的狭小空间内，可以深入间隙完成操作，不会因为杆身造型卡滞在周边构件上。

　　设计过程中，首先明确了该工具的核心作业边界：适配的圆形管件外径覆盖10mm到50mm区间，六角紧固件对边尺寸覆盖8mm到46mm，完全覆盖日常维保作业中常见的水管、气管、小型设备连接螺栓的尺寸范围。钳头的开合行程做了限位设计，最大开口位置不会出现活动钳口从钳身齿条上脱出的问题，最小开口位置钳口咬合面完全贴合，可夹持小尺寸的薄壁管件，不会出现夹偏、夹损薄壁件的情况。钳身的握持段做了细微的防滑纹理处理，表面没有尖锐棱角，长时间握持施力不会出现硌手的问题，杆身长度经过扭矩匹配设计，正常成年人单手握持施力时，钳头输出的扭矩足以拧动常规紧固力矩下的螺纹连接件，同时不会因为杆身过长导致施力过载拧断螺栓或者损坏管件。

　　从安装与适配的角度来说，这款扳手属于独立手持工具，不需要额外搭配辅助安装结构，整体结构没有多余的松散零件，活动钳口与钳身的配合间隙控制在0.2mm以内，调节过程中不会出现明显的晃动，保证夹持工件时的对中度，避免偏载导致的工件棱角磨损。钳头的固定颚与活动颚的咬合面做了淬火硬化处理，硬度控制在HRC45-50区间，既保证咬合齿的耐磨性，长期使用不会出现齿面磨平打滑的问题，又不会因为硬度过高出现齿部崩裂的风险。钳身主体采用中碳钢整体锻造成型，杆身部分做了去应力处理，大扭矩施力时不会出现杆身弯曲变形的问题，整体结构的受力路径经过优化，施力时的载荷从握持端直接传递到钳头咬合面，没有应力集中的薄弱截面，避免长期使用出现结构断裂。

　　在实际作业场景中，这类扳手可替代普通活动扳手、管钳两类工具完成大部分常规操作，不需要在作业时携带多件不同规格的工具，尤其适合上门维修、户外抢修这类需要轻装出行的作业场景。针对薄壁管件的夹持作业，钳口的咬合齿深度控制在0.5mm以内，既保证足够的咬合力不打滑，又不会因为齿部过深咬穿薄壁管件，在给排水管线安装、气动设备管路维护场景下，能有效降低工件损坏率。调节卡扣的位置设置在钳头下方的拇指自然触碰区域，握持时不需要大幅度移动手部位置即可按压解锁调节开口，操作逻辑符合人手的操作习惯，新手也能快速上手操作，不需要长时间的适应练习。整体结构没有复杂的传动零件，日常维护只需要定期在齿条配合位置涂抹少量润滑脂即可保证调节顺畅，即使在多粉尘、潮湿的作业环境下，也不会因为杂物卡滞导致调节功能失效，环境适应性远高于带复杂调节机构的同类工具。
