草地维护用牵引式充水压辊设备结构

　　在天然草场维护、运动场草坪建植、农牧区人工草地整备的作业场景中，表层土壤压实度不均、草皮根系与土层贴合度不足、野生动物活动造成的表层坑洼，一直是影响草地植被存活率与场地平整度的核心问题。这款牵引式充水压辊，正是针对这类作业需求开发的专用整平压实机具，区别于传统实心铸铁压辊，它采用可充水的辊体结构，能根据不同作业场景的压实需求灵活调整作业重量，适配从新建草坪轻压到天然草场灾后修复重压的多工况需求。

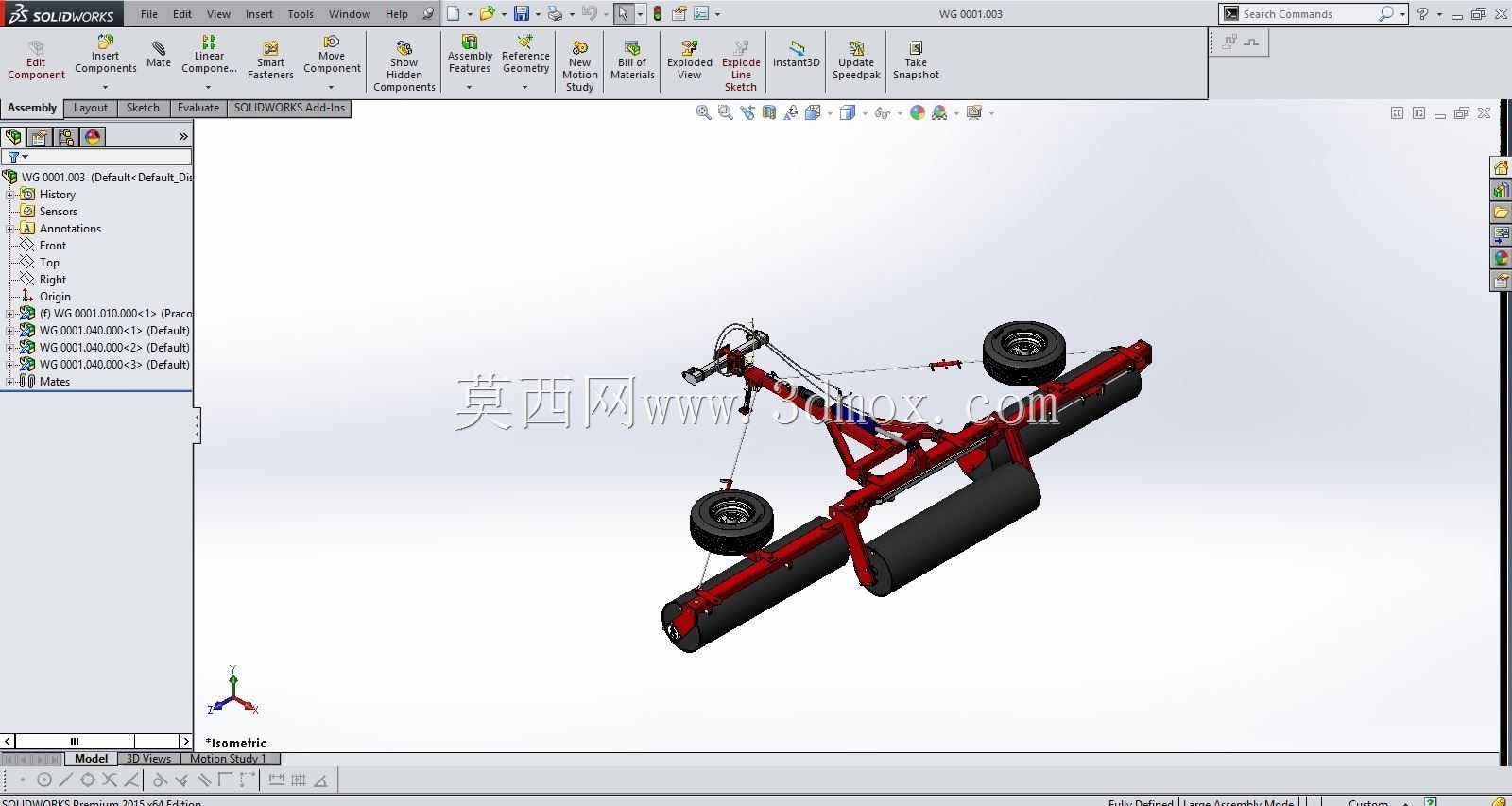

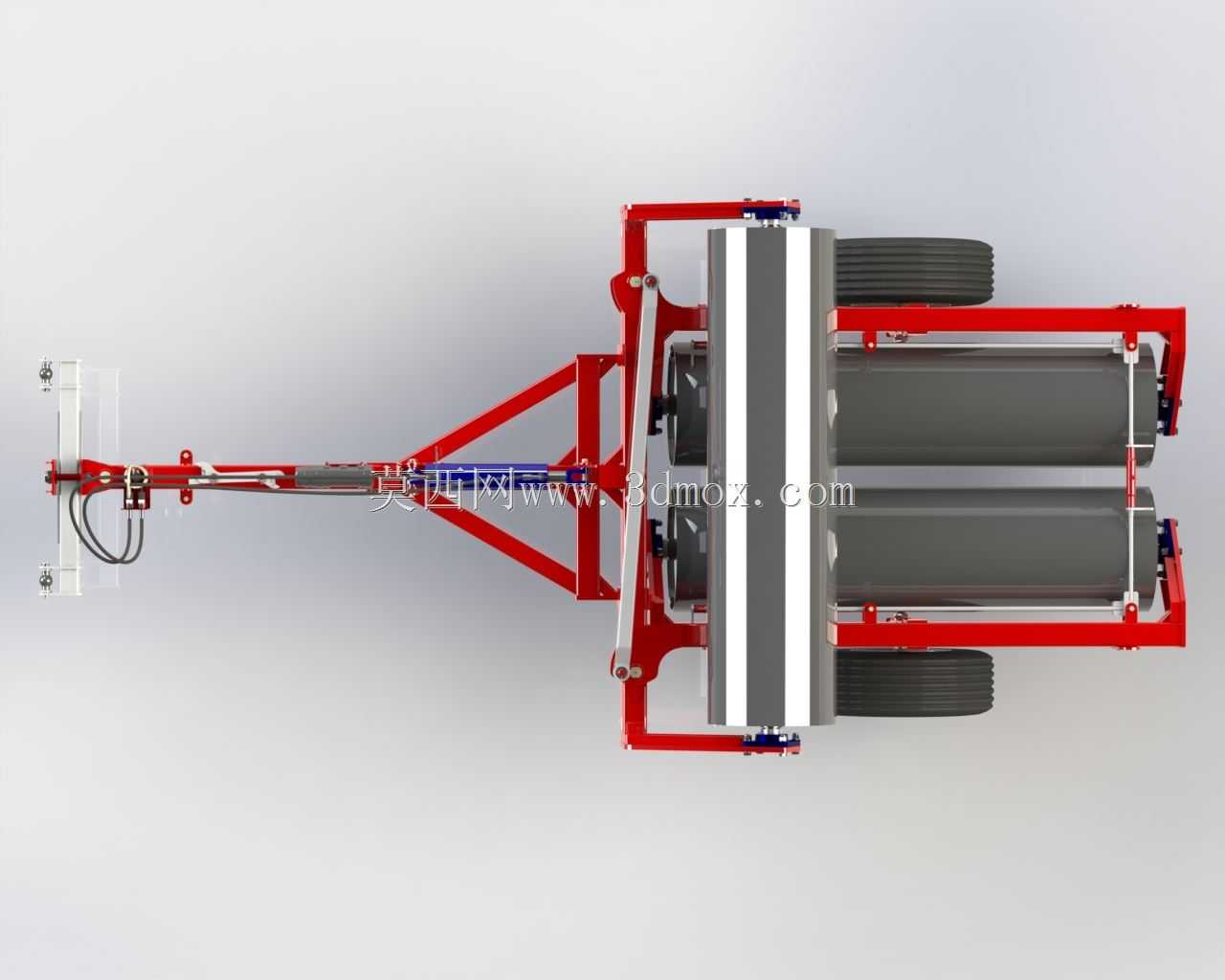

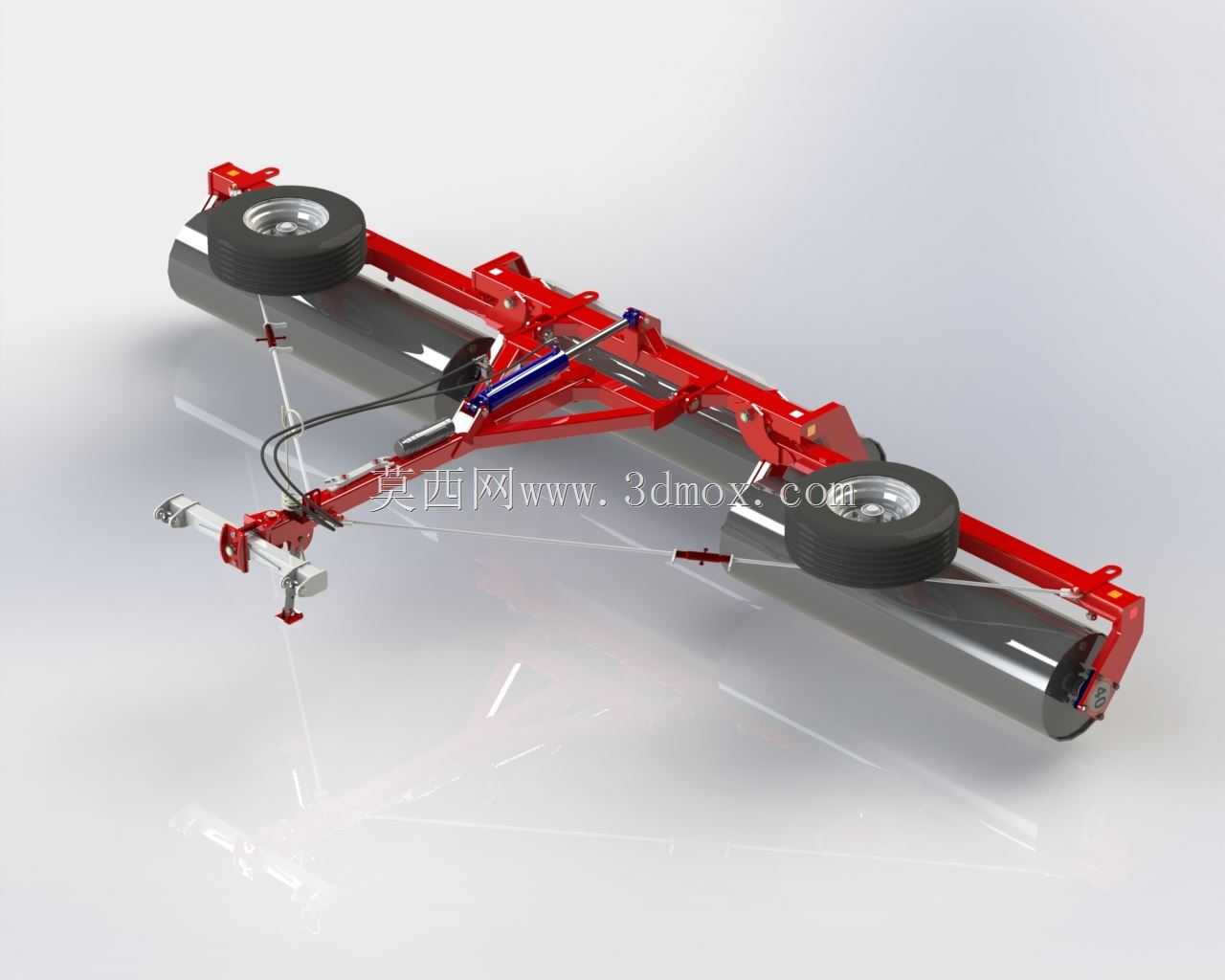

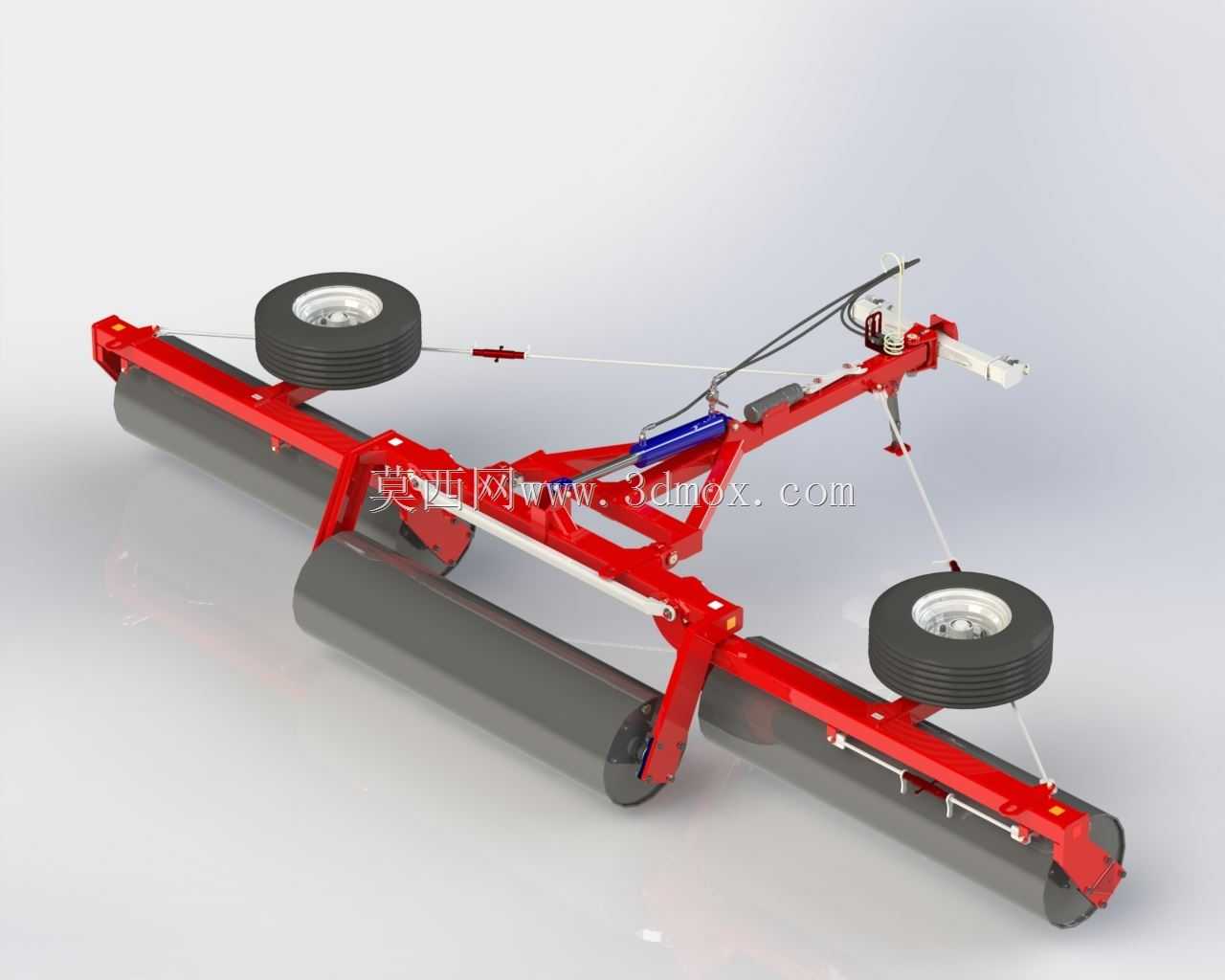

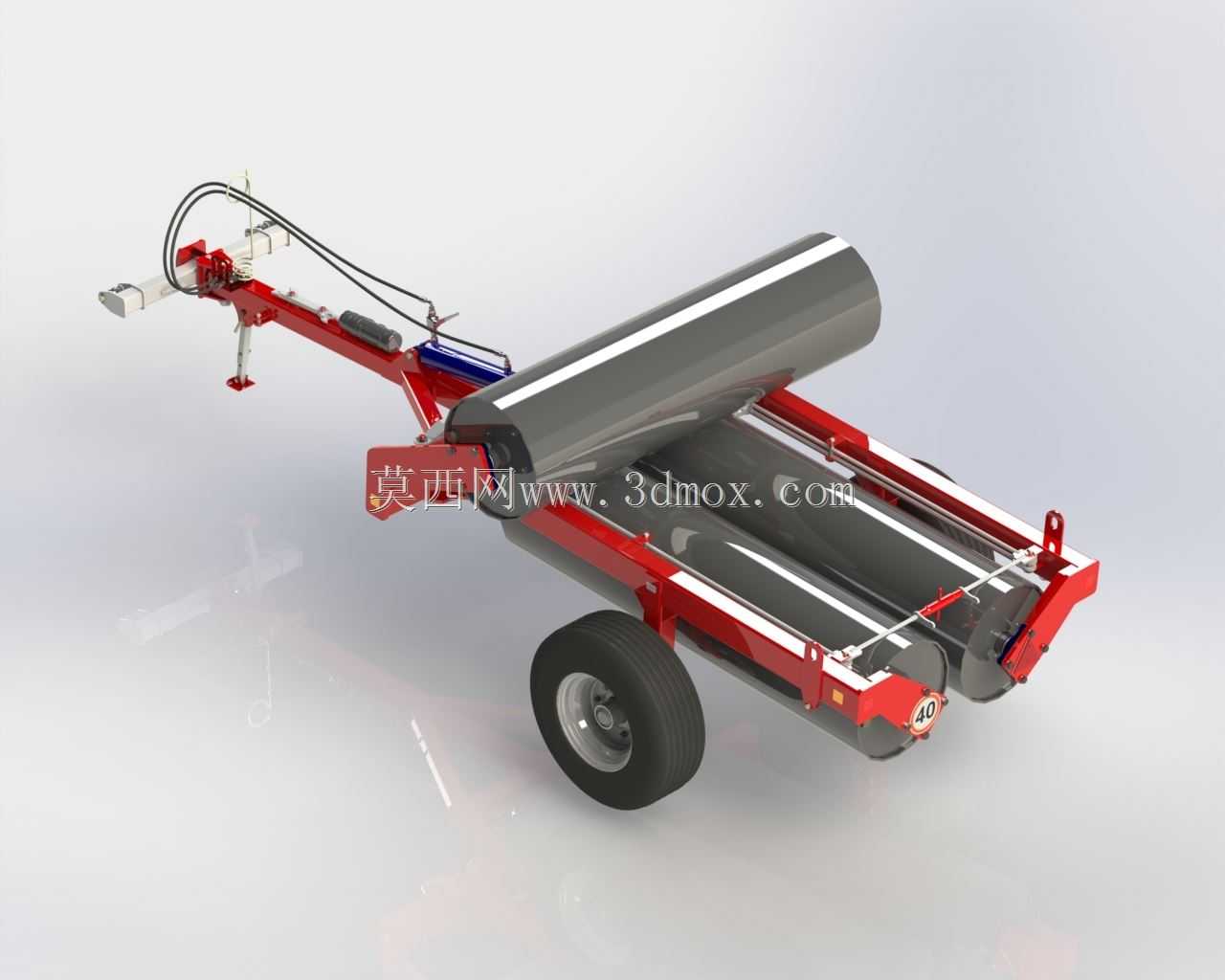

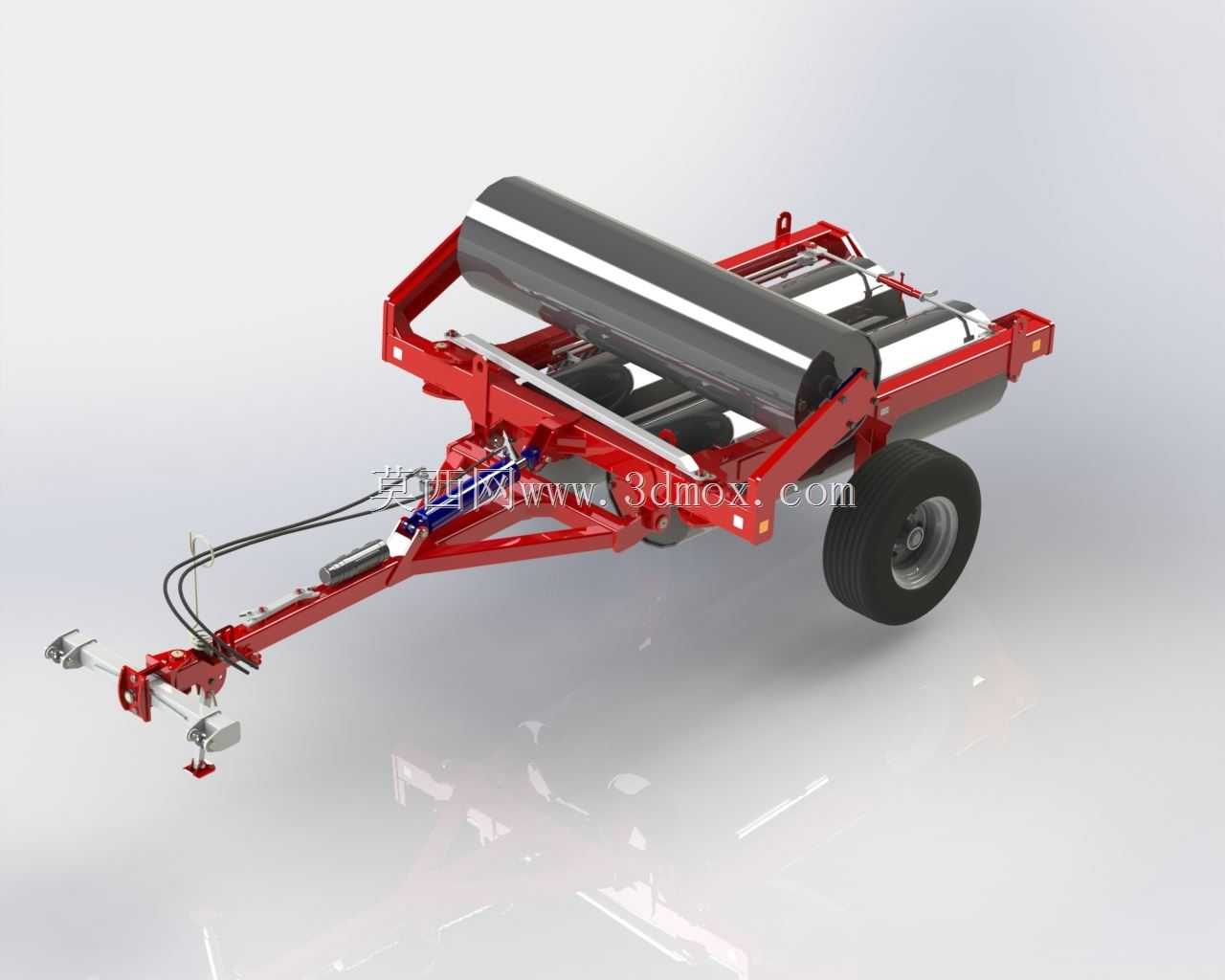

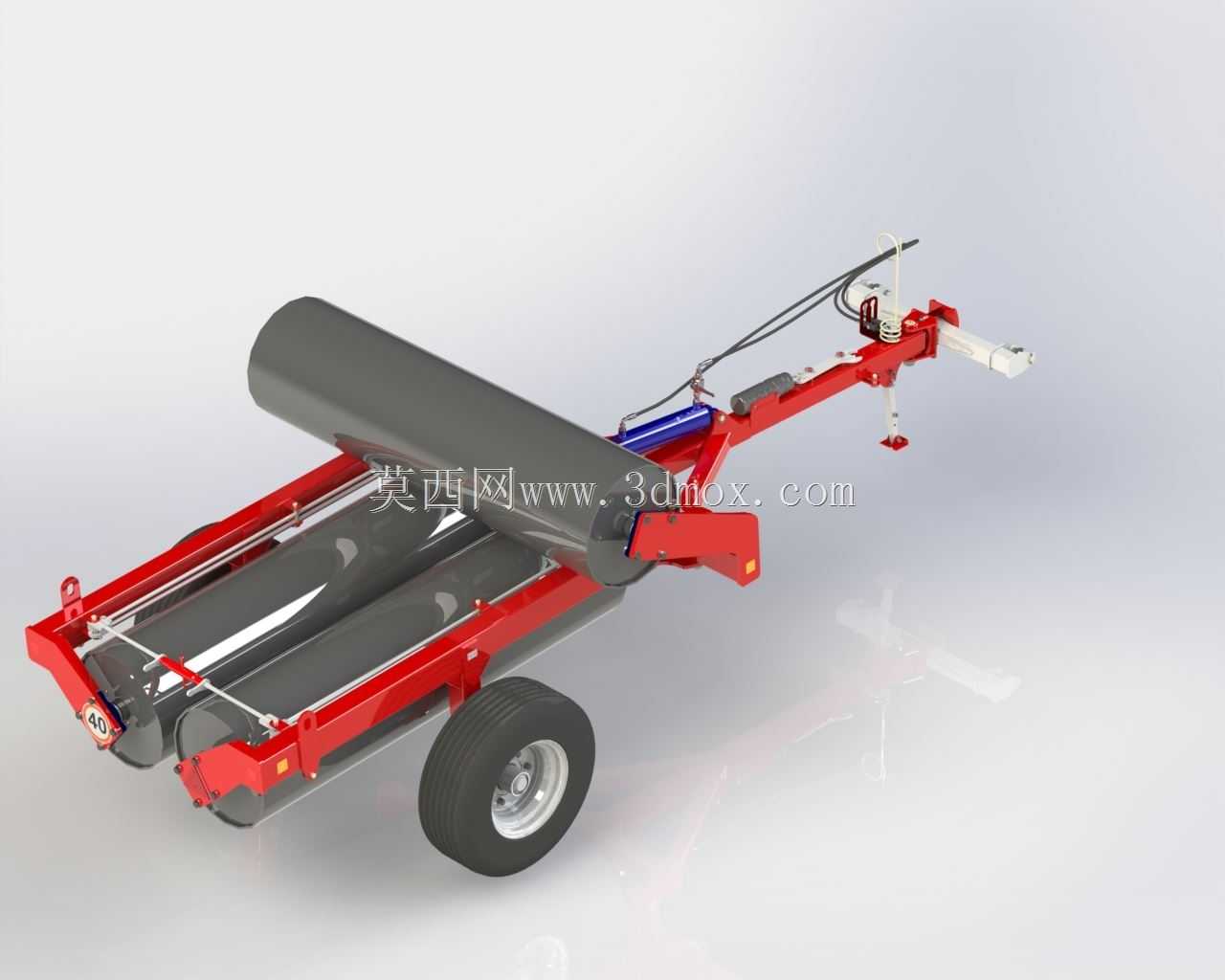

　　从结构设计逻辑来看，整机采用牵引式挂接架构，前端设置适配农用拖拉机后悬挂的牵引连接架，连接架上集成了可调节的支撑支腿，在非作业停放状态下可通过支腿承托整机前端，避免牵引架长期受力变形；牵引架与主框架之间采用铰接式连接，配合液压管路接口，可在作业过程中适配地块的微小起伏，保证辊体始终与地面保持平行接触，不会出现局部漏压或者压力不均的问题。主框架采用矩形钢管焊接成型，框架上设置了三组辊体安装位，其中主作业辊为大直径钢制密封筒体，筒体两端设置带密封结构的旋转轴头，轴头通过带座轴承固定在框架两侧的安装支座上，支座上预留了调节间隙，可根据辊体磨损情况调整安装位置，保证辊体转动顺畅无卡滞。

　　辊体的充排水结构设计在筒体端盖位置，采用带密封垫圈的螺纹堵头，充水时可通过普通水管直接向筒体内注入清水，作业完成后可打开堵头排空内部存水，大幅降低转场运输时的整机重量，减少牵引动力的油耗损耗。相比传统固定重量的压辊，这种充水可调的结构能覆盖0.3kg/c㎡到1.2kg/c㎡的线压力范围，针对刚播种的草坪地块，可排空三分之二的存水，用较轻的压力完成表层土的轻度压实，避免土壤板结影响草种发芽；针对野猪拱食造成的草场坑洼修复，可将辊体充满水，配合大直径辊体的碾压力量，将凸起的土块压碎、凹陷的位置整平，让草皮表层恢复平整状态，减少后续牧草收割时的留茬高度差，也能避免牲畜在坑洼处崴脚受伤。

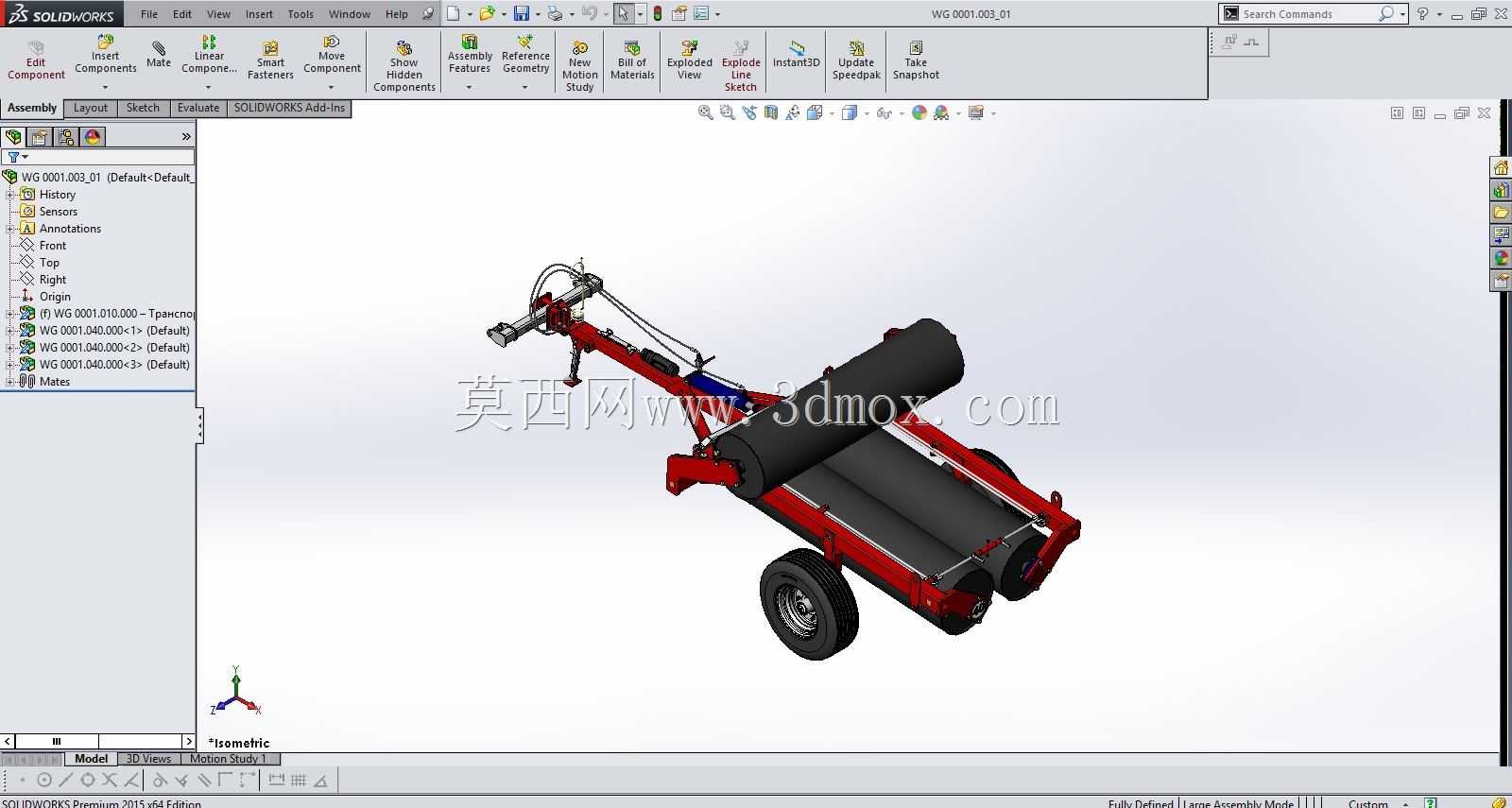

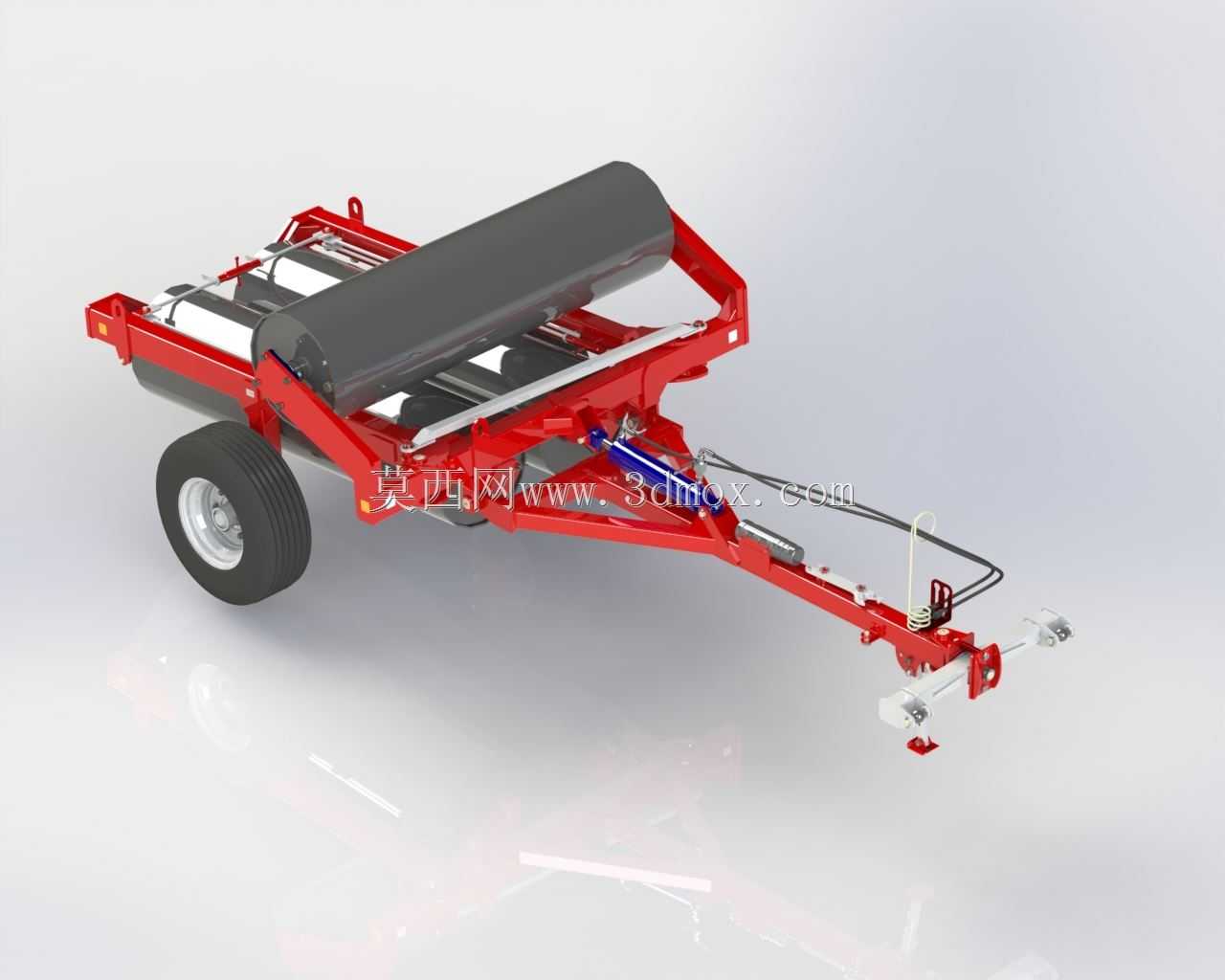

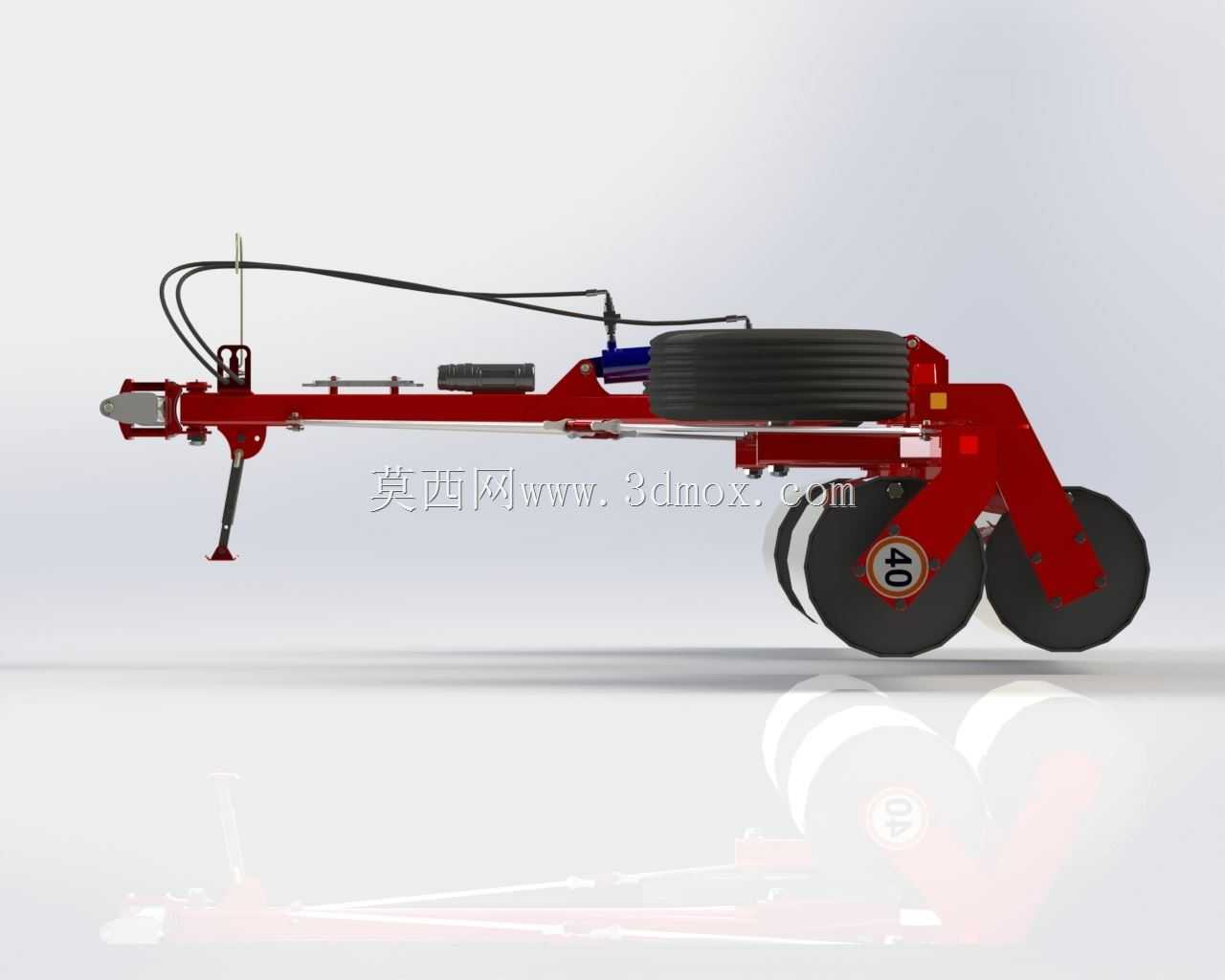

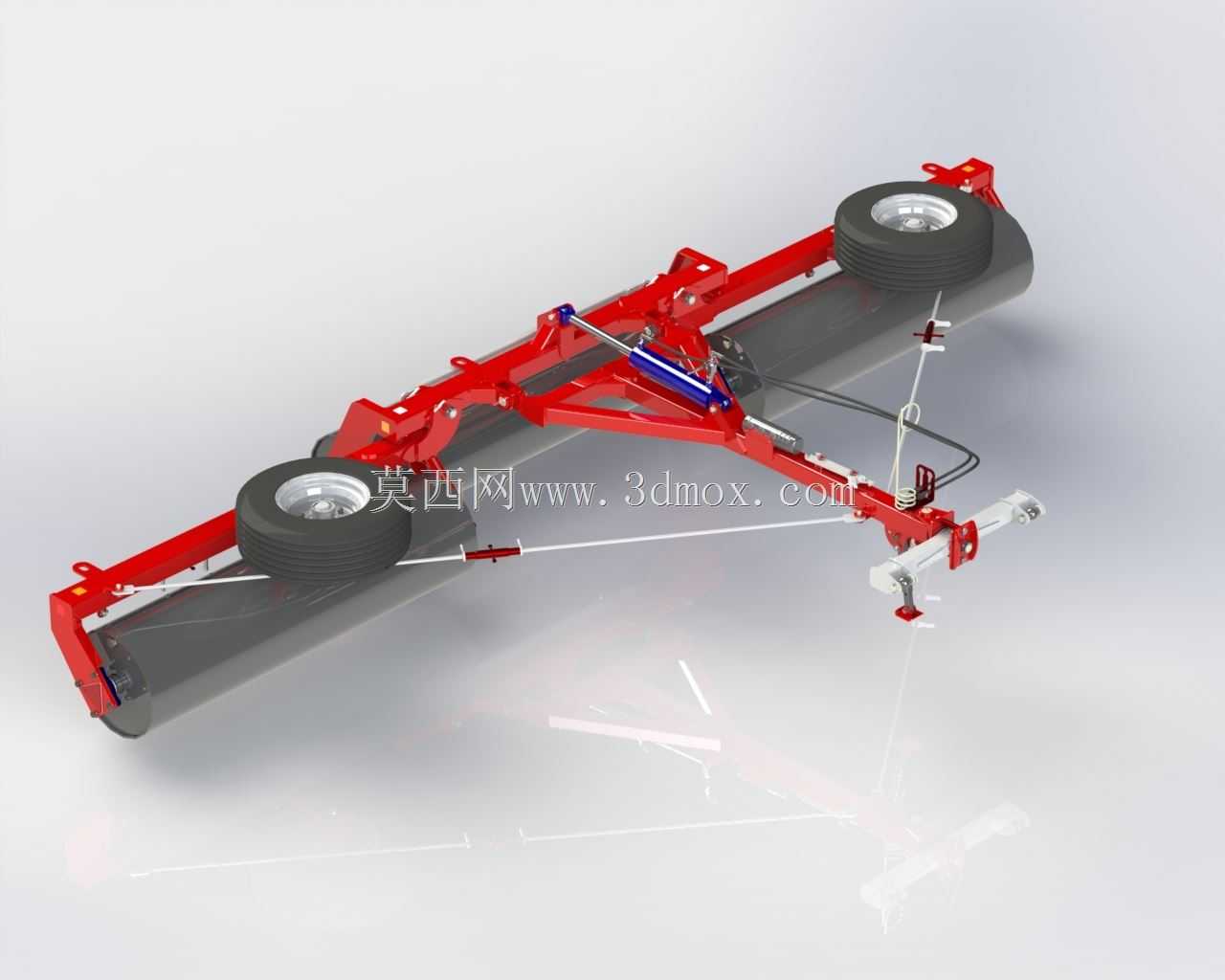

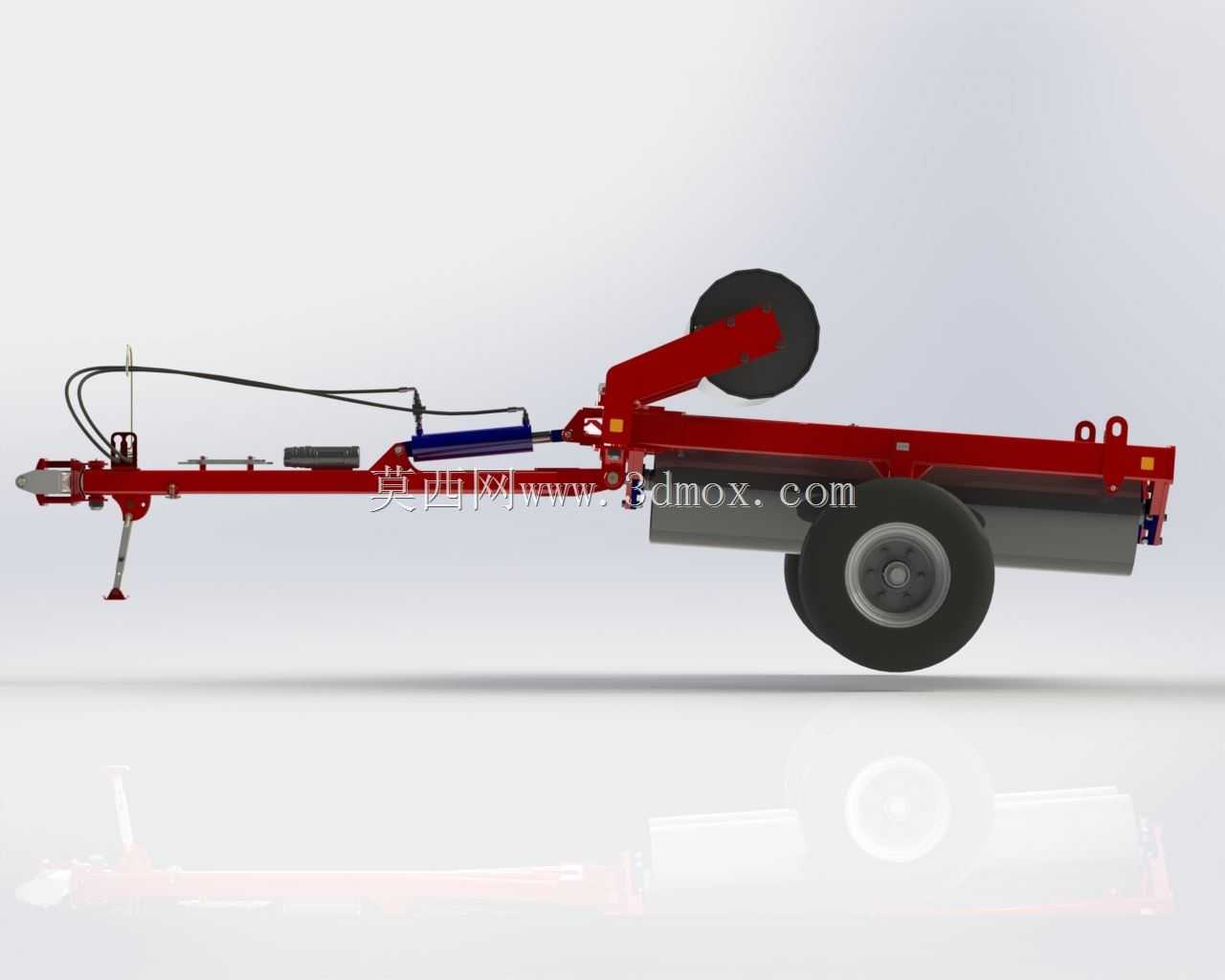

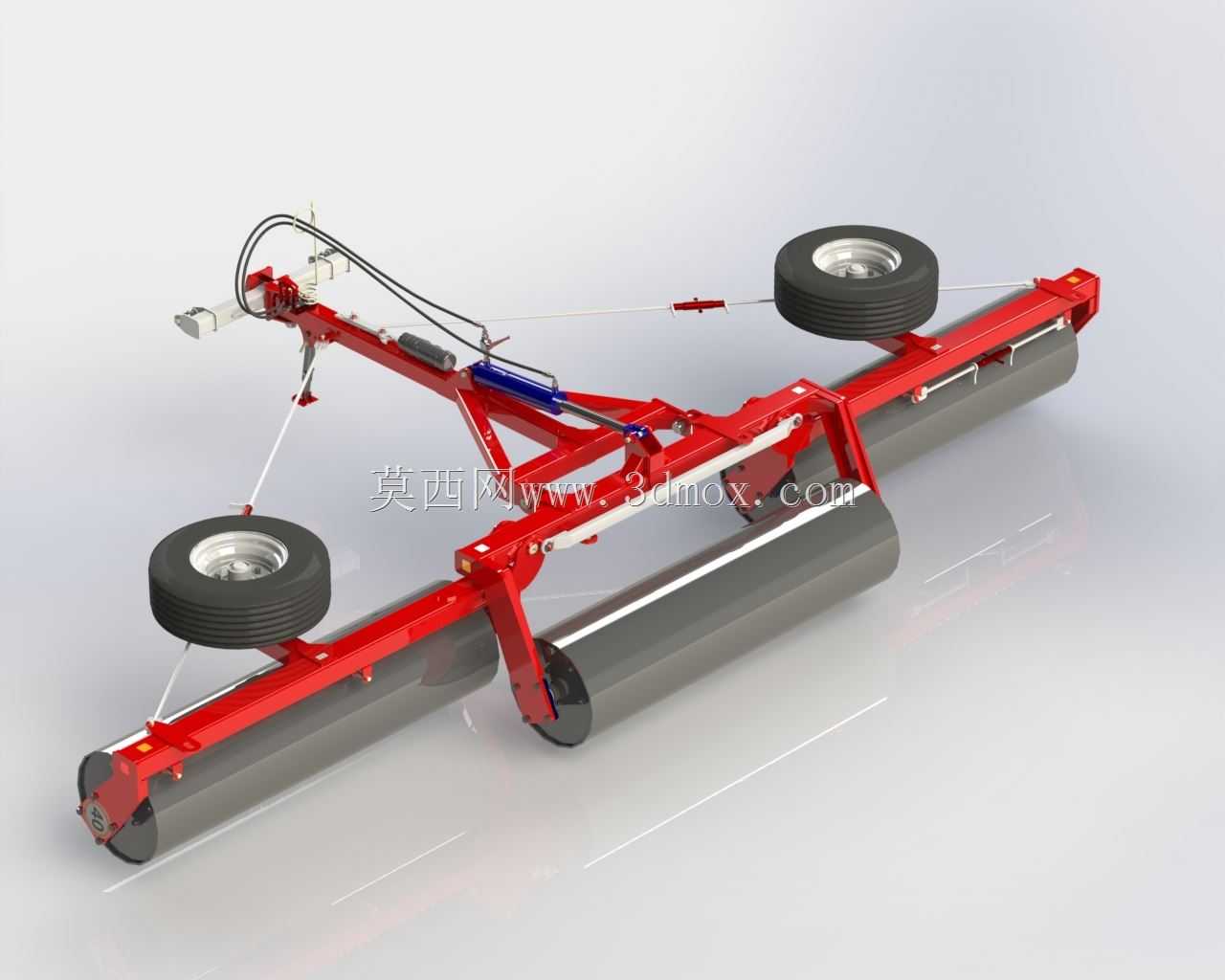

　　整机配套的行走轮采用宽幅农用橡胶轮胎，轮胎安装在框架后侧的摆动式轮架上，轮架与框架之间设置了弹簧减震结构，在转场运输时可通过液压油缸将辊体抬离地面，由行走轮承载整机重量，在硬化路面转场时不会损伤路面，也能避免辊体表面被硬物磕碰造成凹陷。辊体表面采用光滑的钢制面板焊接而成，所有焊缝都做了打磨抛光处理，作业时不会粘连湿土，在雨后稍干的草场作业时也能保持辊面清洁，不会因为粘泥造成压实面凹凸不平。框架上还预留了附加附件的安装接口，用户可根据作业需求加装梳草耙、平土板等附属部件，在压辊作业前先将表层的土块、杂草耙碎整平，再通过压辊完成压实，一次进地就能完成多道作业工序，减少机具进地次数，降低对草地植被的碾压破坏。

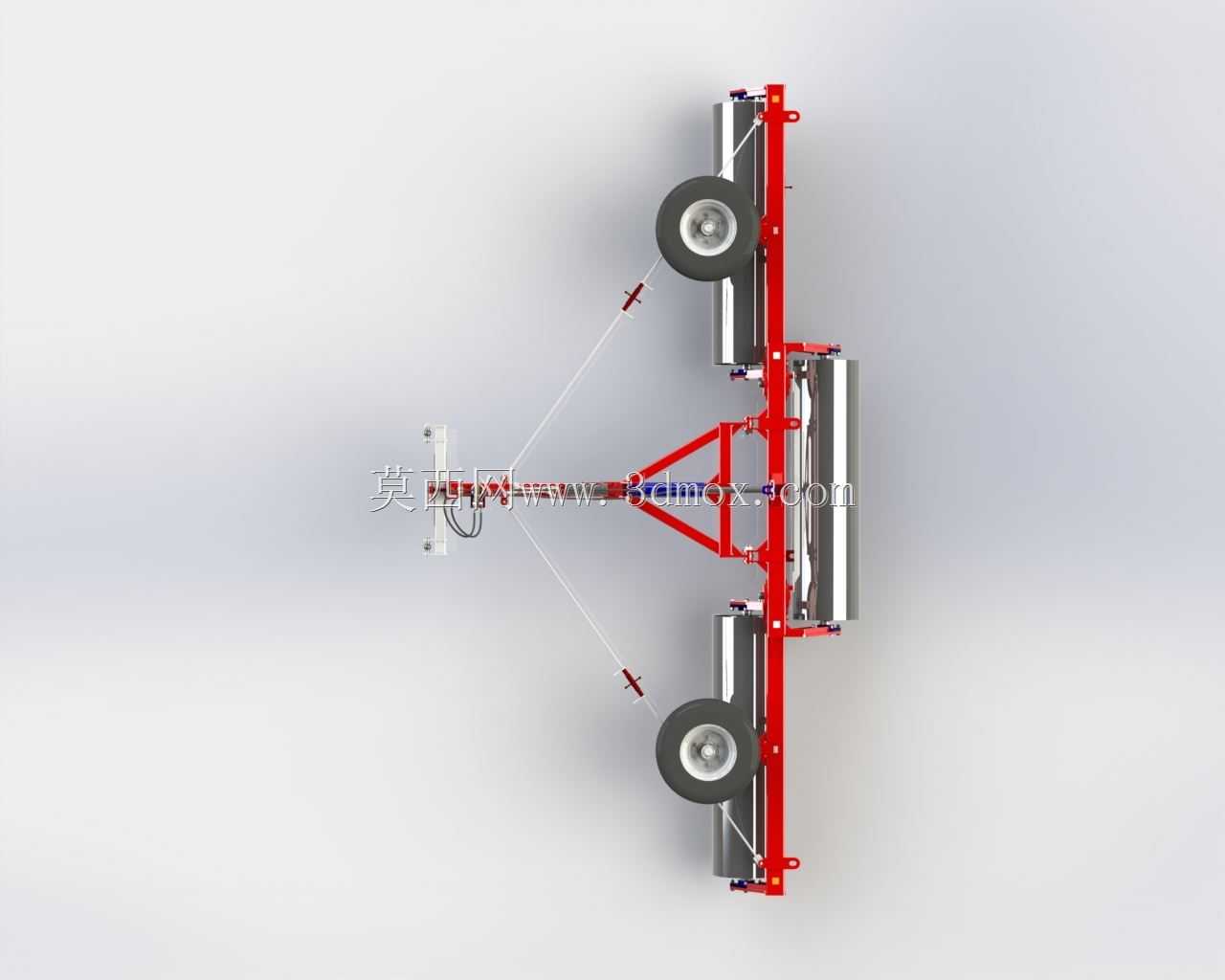

　　从安装边界尺寸来看，整机作业状态下的总宽度匹配常用中型拖拉机的轮距，不会超出拖拉机的宽度范围，在小块草场作业时也能灵活转向；牵引点的高度符合农用拖拉机后悬挂的标准尺寸范围，不需要额外改装牵引连接装置，挂接操作简单，普通农户经过简单指导就能完成挂接与作业参数调整。辊体的旋转密封结构采用耐水耐磨的橡胶密封件，长期在潮湿的草场环境下作业也不会出现漏水问题，轴头位置设置了润滑脂注油嘴，可定期加注润滑脂维护，延长轴承的使用寿命。整机的所有结构件都做了抛丸除锈后喷涂防锈底漆与面漆的处理，能适应草场作业时的潮湿、多腐殖质的腐蚀环境，减少日常维护的工作量。在实际作业过程中，这款压辊的作业速度可匹配拖拉机3-8km/h的常规作业档位，每小时可完成近百亩草地的整平压实作业，作业效率远高于人工整平或者小型手扶式压实设备，尤其适合大面积天然草场、高尔夫球场草坪、赛马场草地的日常维护与灾后修复作业，能在不破坏草皮根系的前提下，快速完成表层土壤的整平压实，提升草地的平整度与植被生长质量。
