农用铰接式旋转耙整地作业设备结构

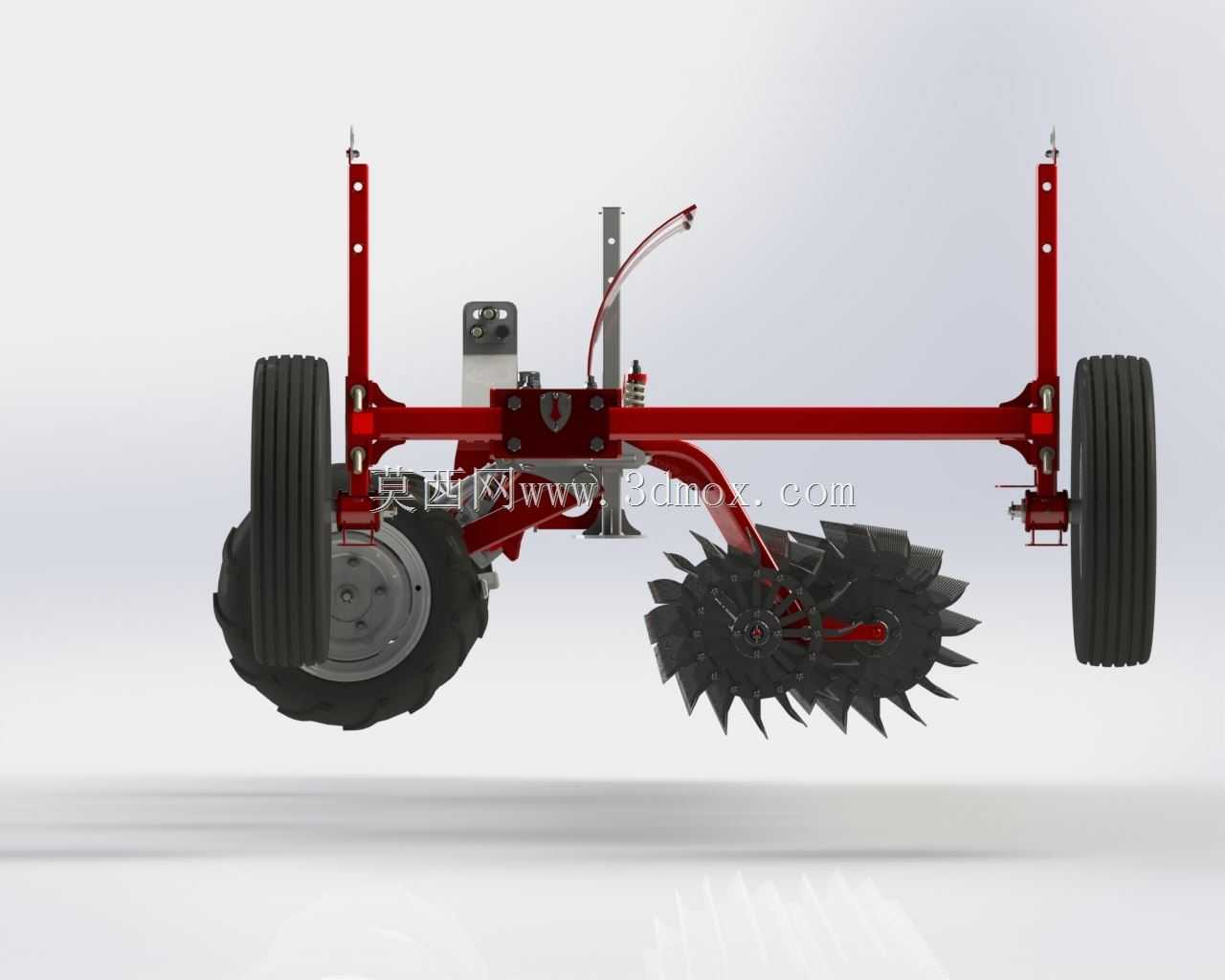

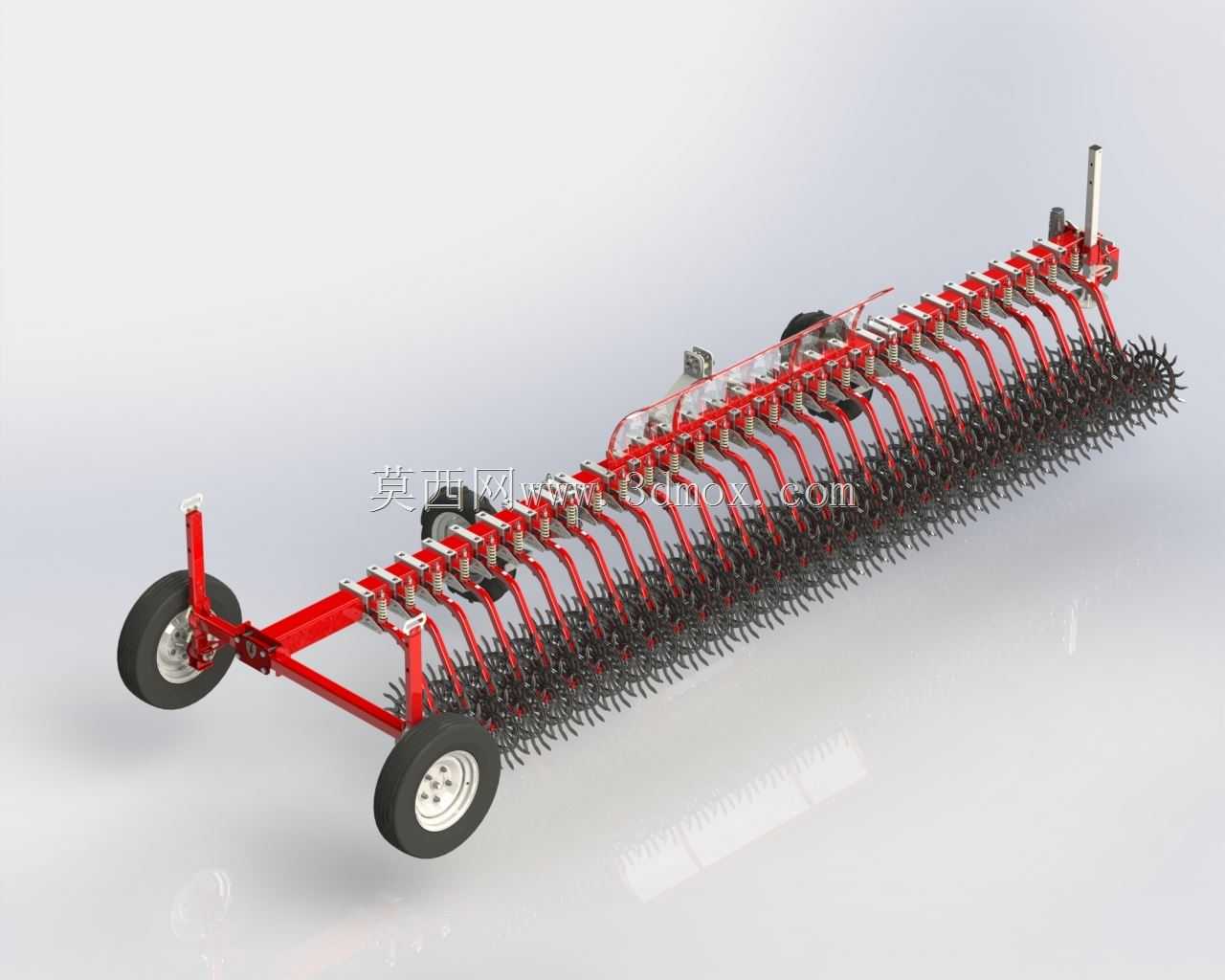

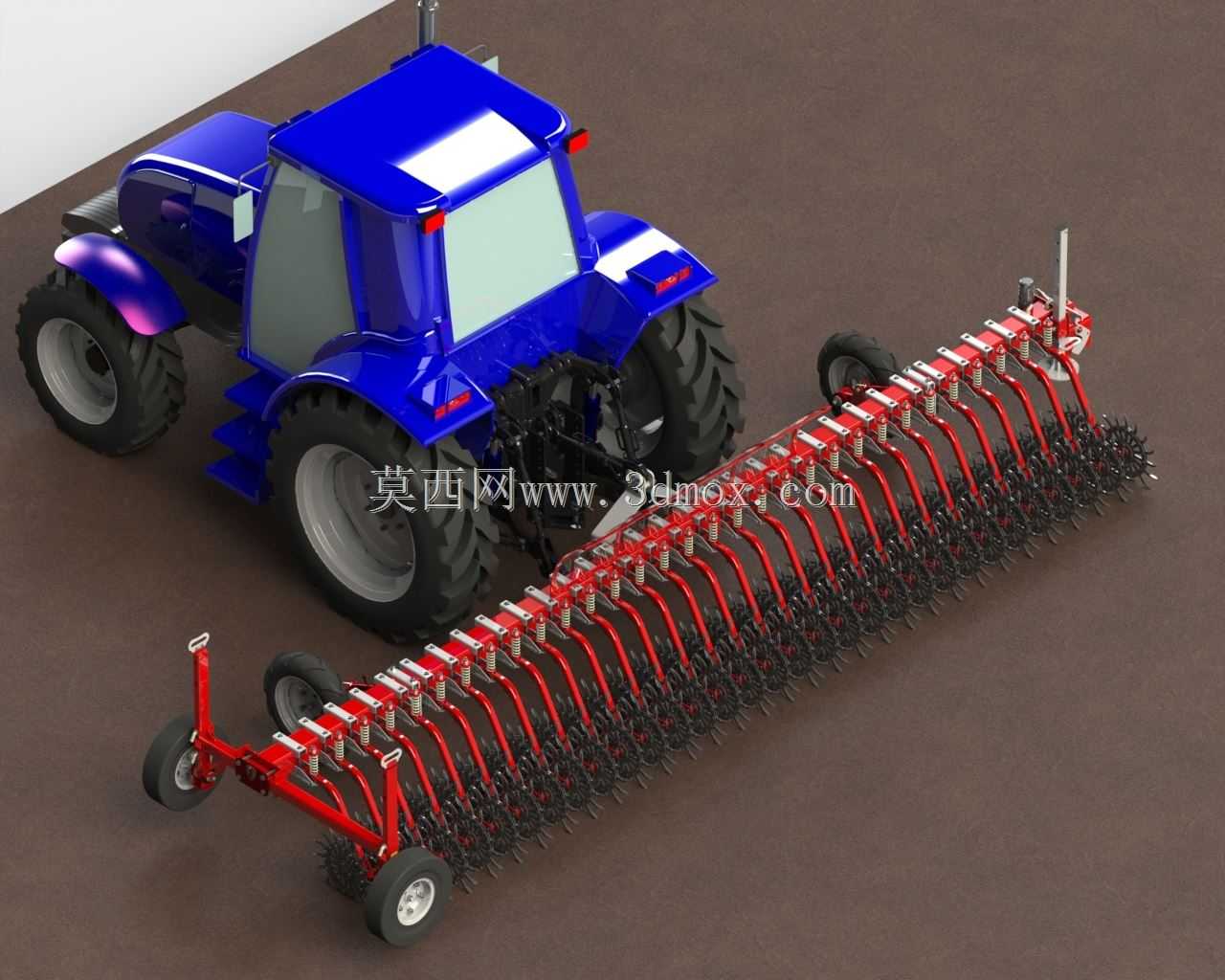

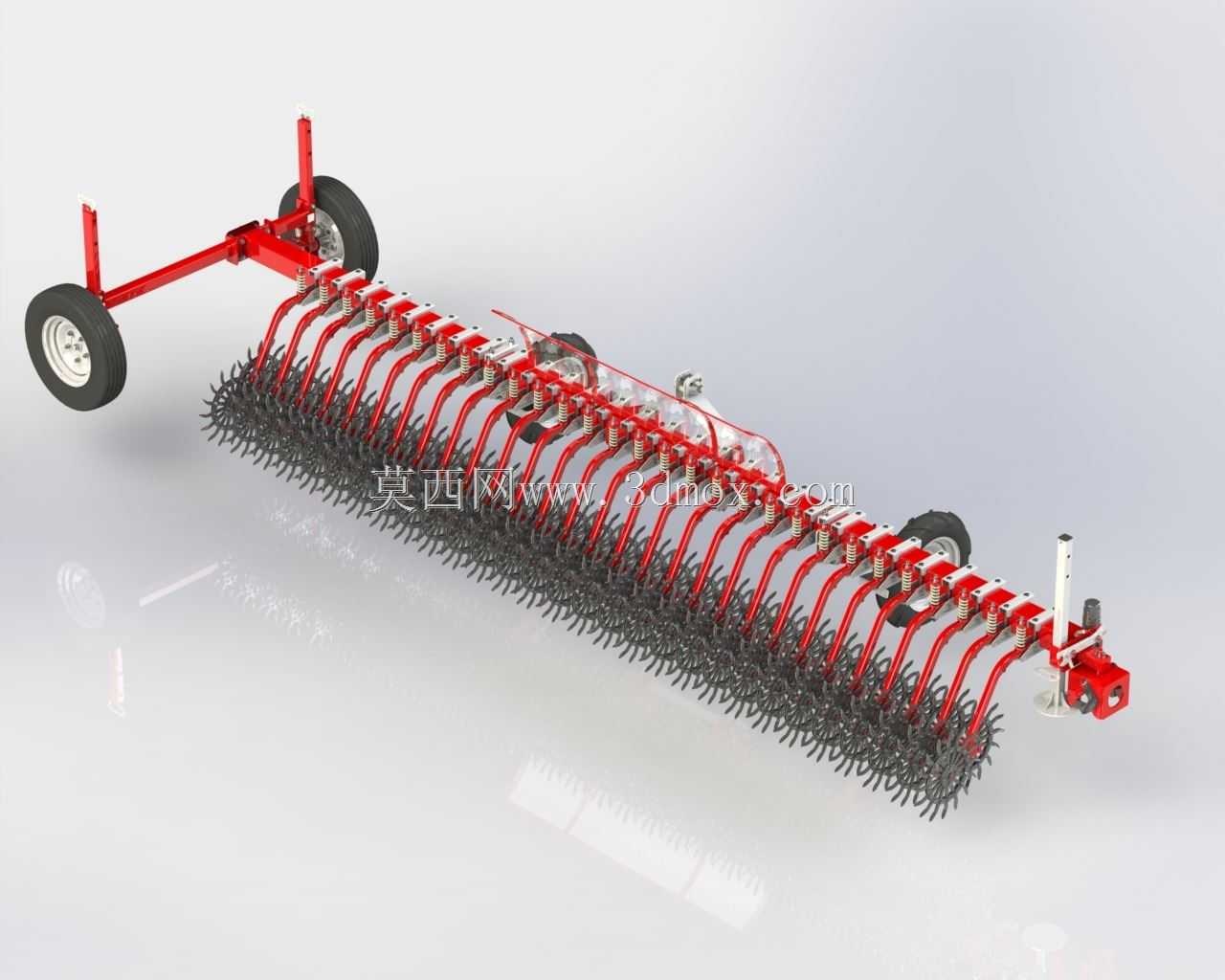

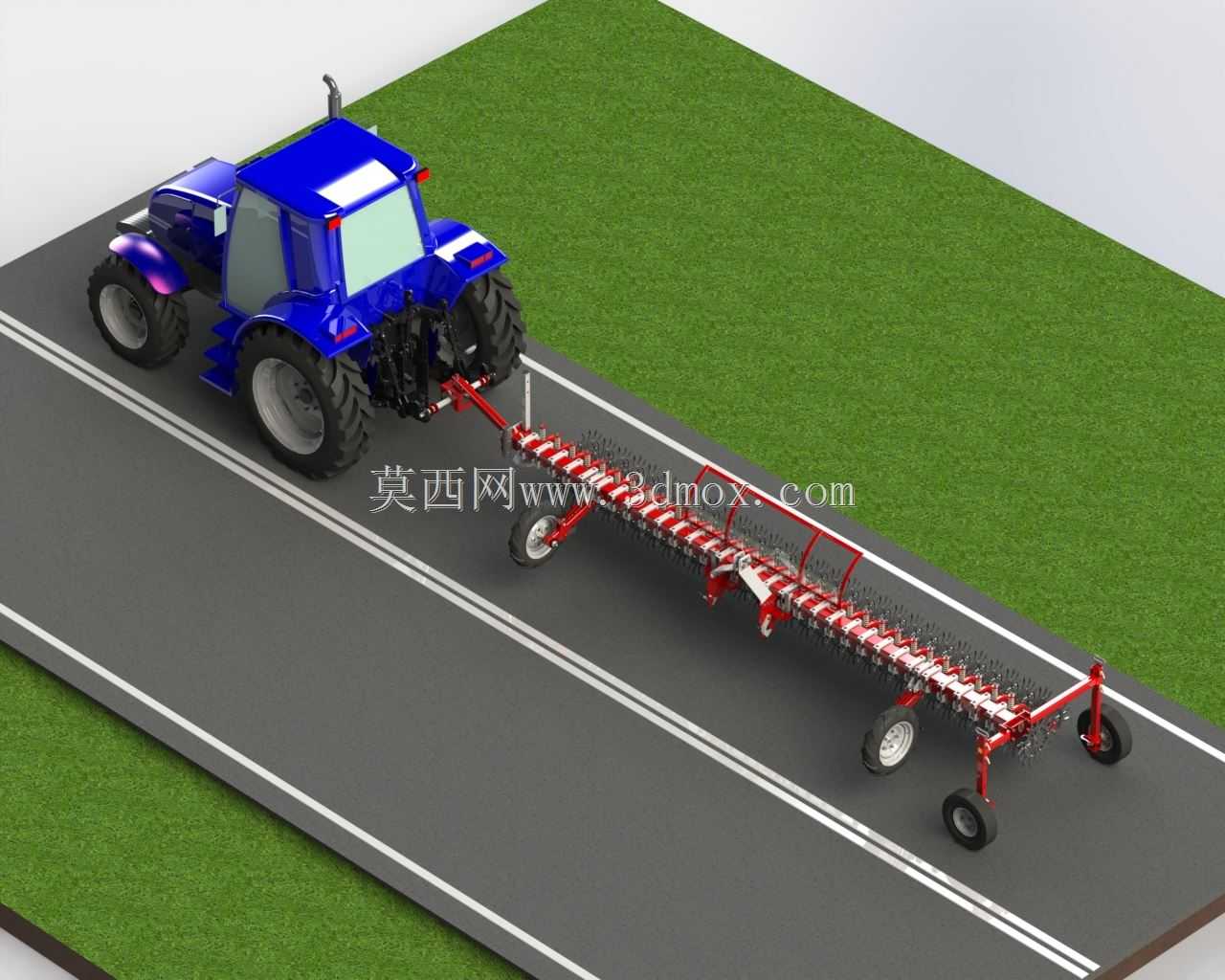

　　这款铰接式旋转耙主要面向大田作物种植环节的播前整地、苗期行间管理作业场景，可适配谷物、大豆、露地蔬菜等多种作物的种植地块，在沙壤土、壤土、黏重黑土等不同类型土壤上都能完成对应作业工序。从实际作业逻辑来看，该设备采用牵引式挂接结构，整机通过前端牵引架与动力机组连接，作业时依靠行走轮支撑整机重量，同时通过旁通油缸配合液压锁结构控制耙齿入土深度，可根据土壤墒情、作业需求灵活调整作业深度，避免过深作业损伤作物根系或是过浅达不到整地效果。设备的核心作业单元采用双轴承支撑的摆动串联耙组结构，这种排布方式能让每个耙齿单元独立随地表起伏仿形，即便在高低差较大的坡地、垄作地块，也能保证耙齿入土深度均匀，不会出现局部漏耙或是耙深超标的问题，同时双轴承的支撑结构能大幅降低作业过程中耙组的径向跳动，延长核心转动部件的使用寿命，减少田间作业的故障停机概率。

　　从作业模式来看，该设备可适配两种不同的作业工况：第一种是温和作业模式，作业过程中耙齿的星轮沿机组前进方向弯曲，耙齿接近垂直状态插入土壤，不会对已播种或是已出苗的作物造成机械损伤，适合苗期的松土、除草作业，能在不扰动作物根系周边土层结构的前提下，破除表层土壤板结，清除作物行间杂草，同时让表层肥料、除草剂与土壤充分混合，减少肥效挥发与药剂流失。第二种是强作业模式，此时耙齿圆盘在运动过程中朝作业方向反向弯曲，对土层的扰动强度更大，适合收获后留茬地块的残茬处理、播前全幅整地作业，高速穿刺的耙齿会让表层土壤产生类似微爆的疏松效果，能快速打破犁底层，增强土壤透气性，促进土层内部积累的二氧化碳排出，提升土壤含氧量，加速土壤微生物活动与氮素积累，为作物种子萌发、根系生长创造良好的土层环境，据田间实测数据，这种作业方式的土壤疏松效果相当于常规浅翻作业的1.5倍以上，且不会打乱土层结构。

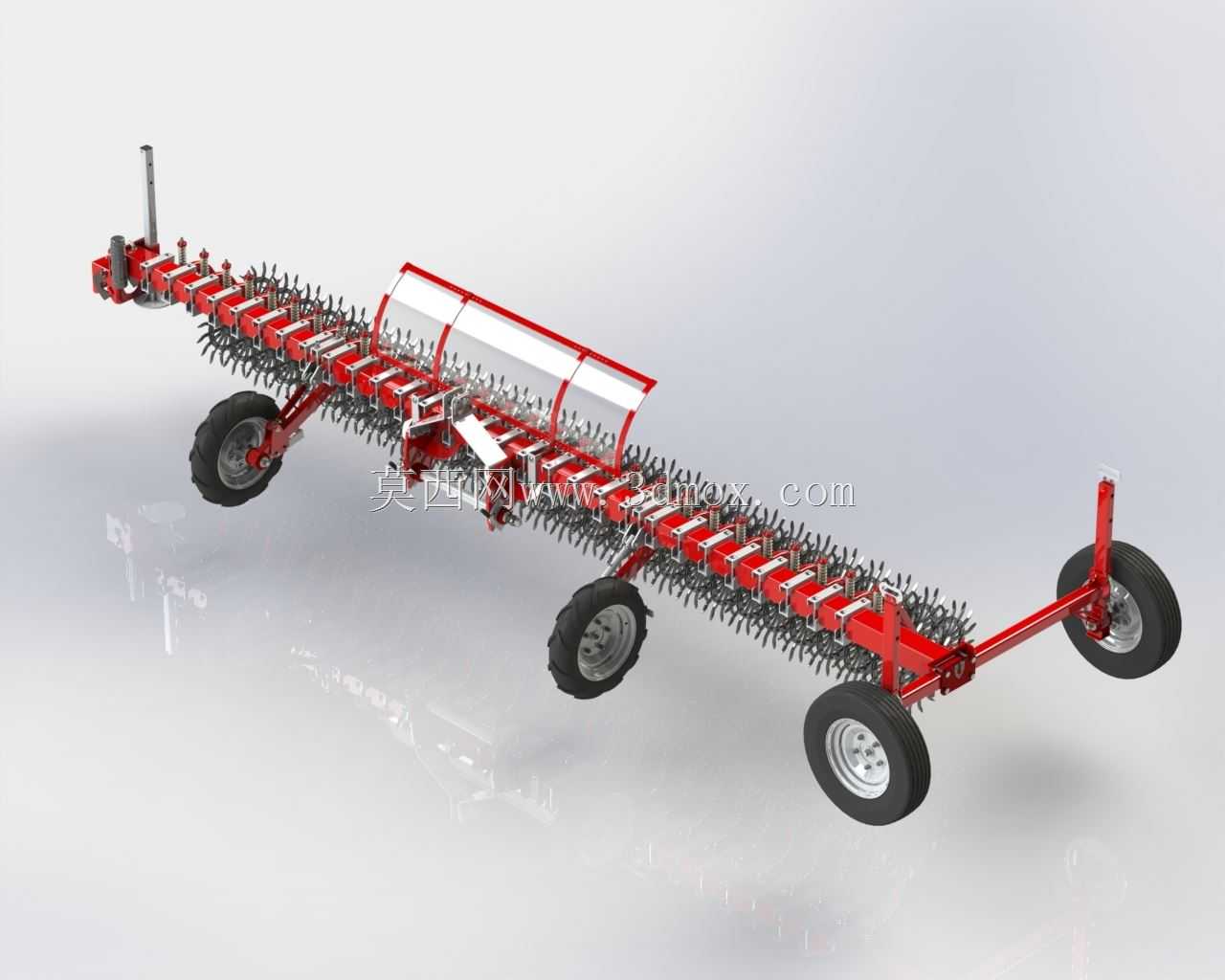

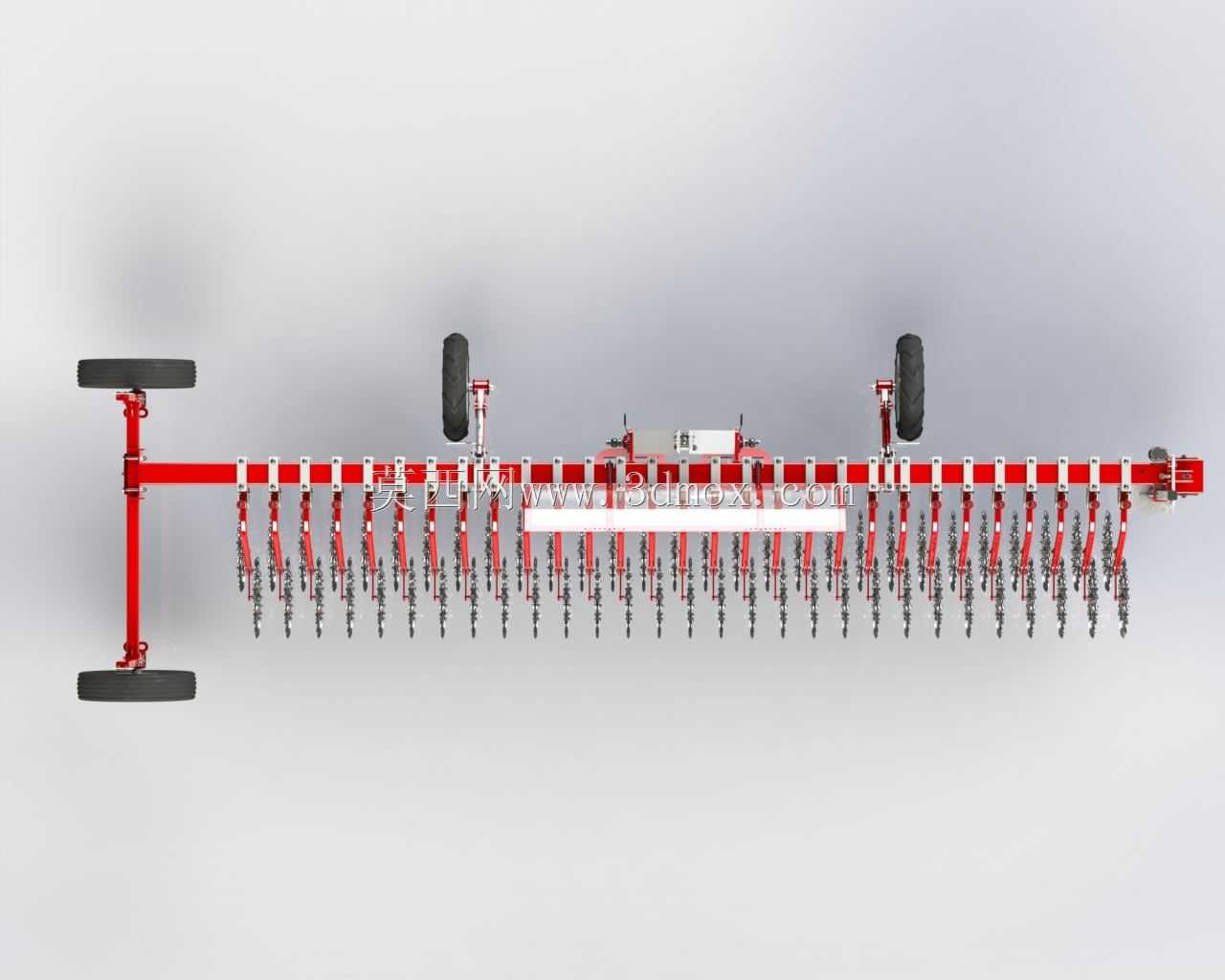

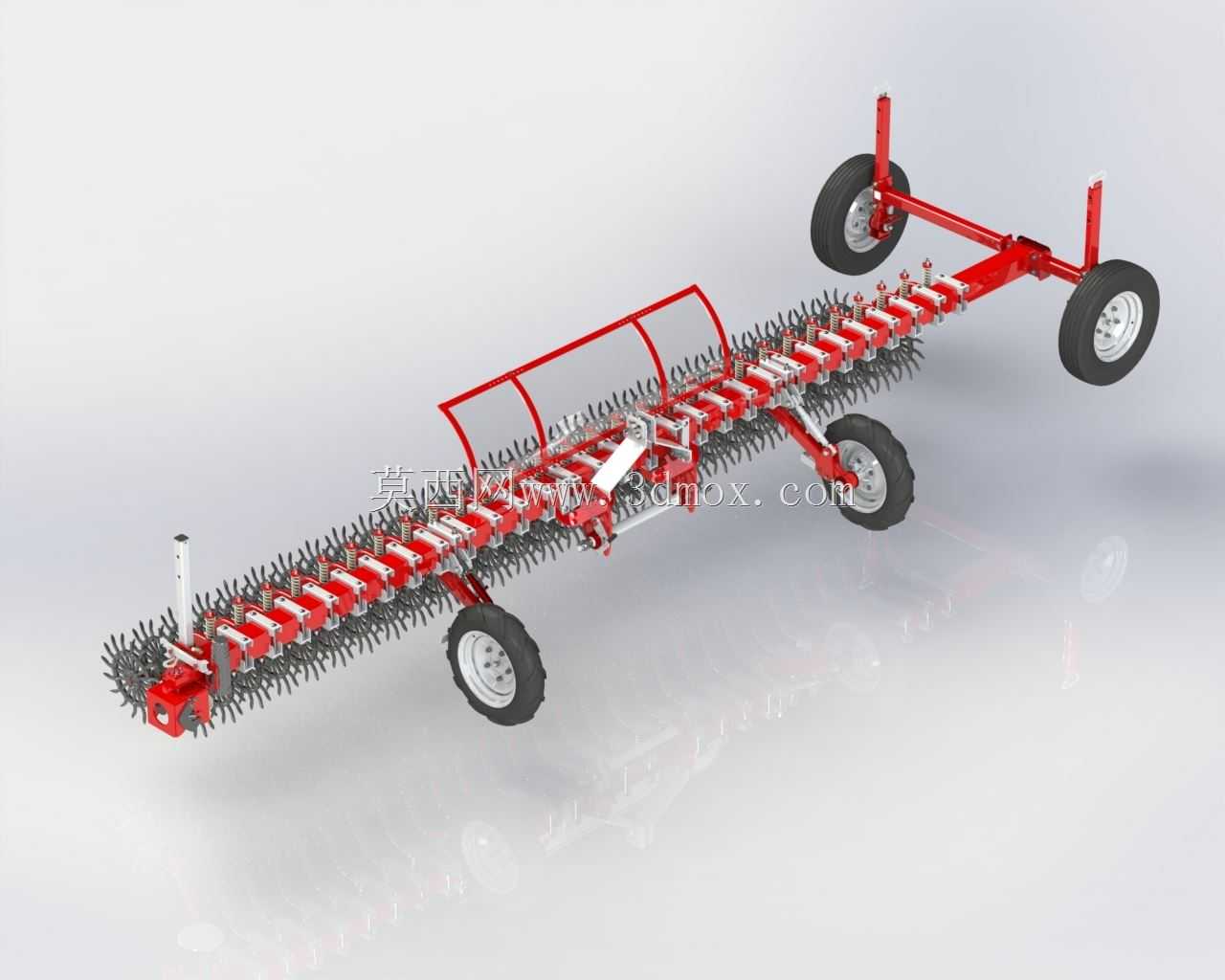

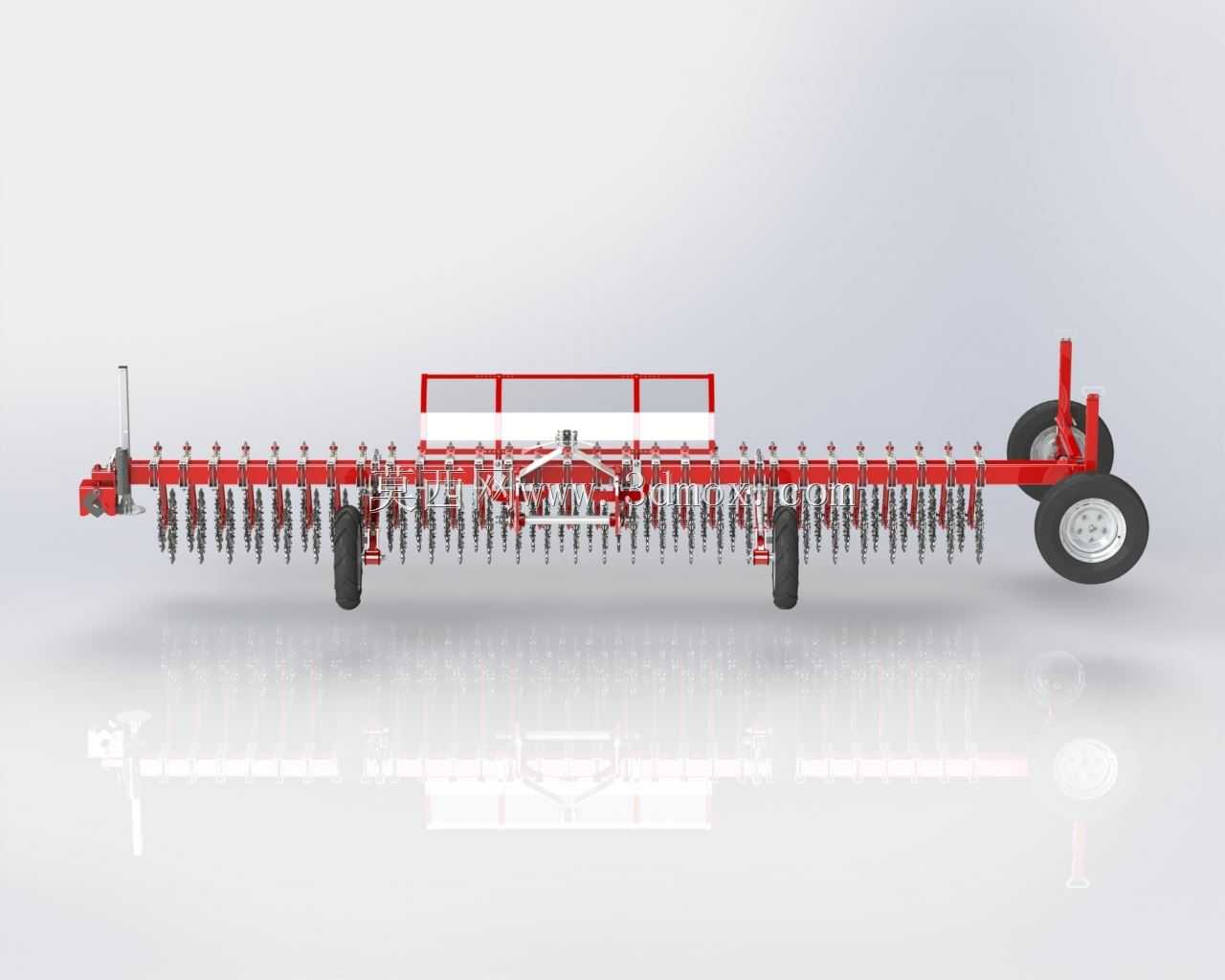

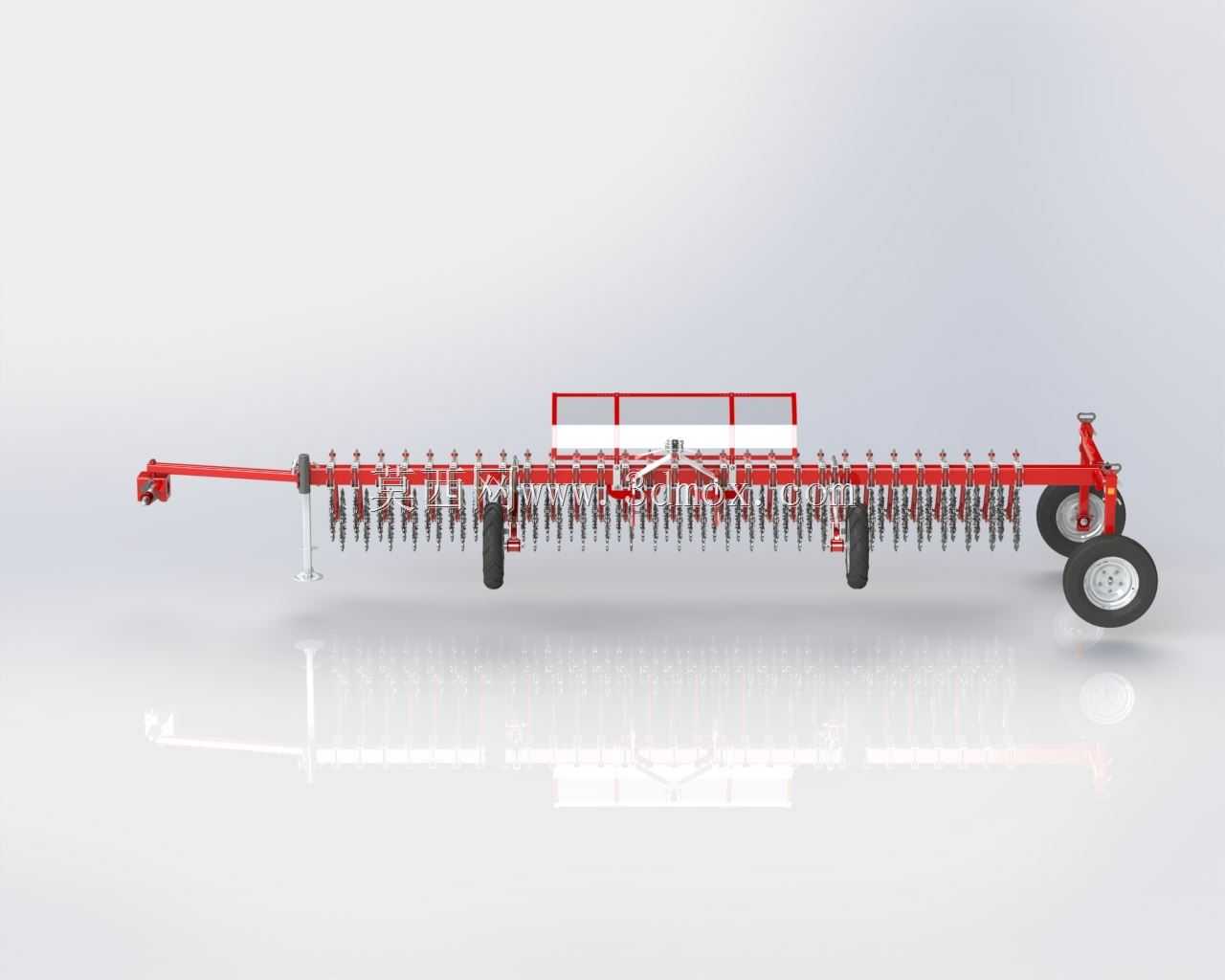

　　从结构设计维度来看，整台设备的所有零部件尺寸均按照实际量产加工的公差要求建模，所有铰接点的转动间隙、安装孔位的同轴度、行走轮的轮距参数都符合实际农机的安装边界要求，耙组的排布间距经过反复校核，既能保证相邻耙齿的作业范围有足够重叠度避免漏耙，又不会因为间距过小造成作业阻力陡增、土块堵塞耙组的问题。设备的防护栏结构设置在耙组上方，既能避免作业过程中被耙齿带起的土块、石块飞溅伤人，也能在运输过程中对耙齿结构形成防护，减少剐蹭变形。行走轮采用农用宽幅橡胶轮胎，接地比压小，在潮湿地块作业时不会出现严重的轮辙下陷问题，同时轮胎的安装位置经过配重校核，作业时整机重心稳定，即便在坡度较大的丘陵地块作业也不会出现侧翻风险。

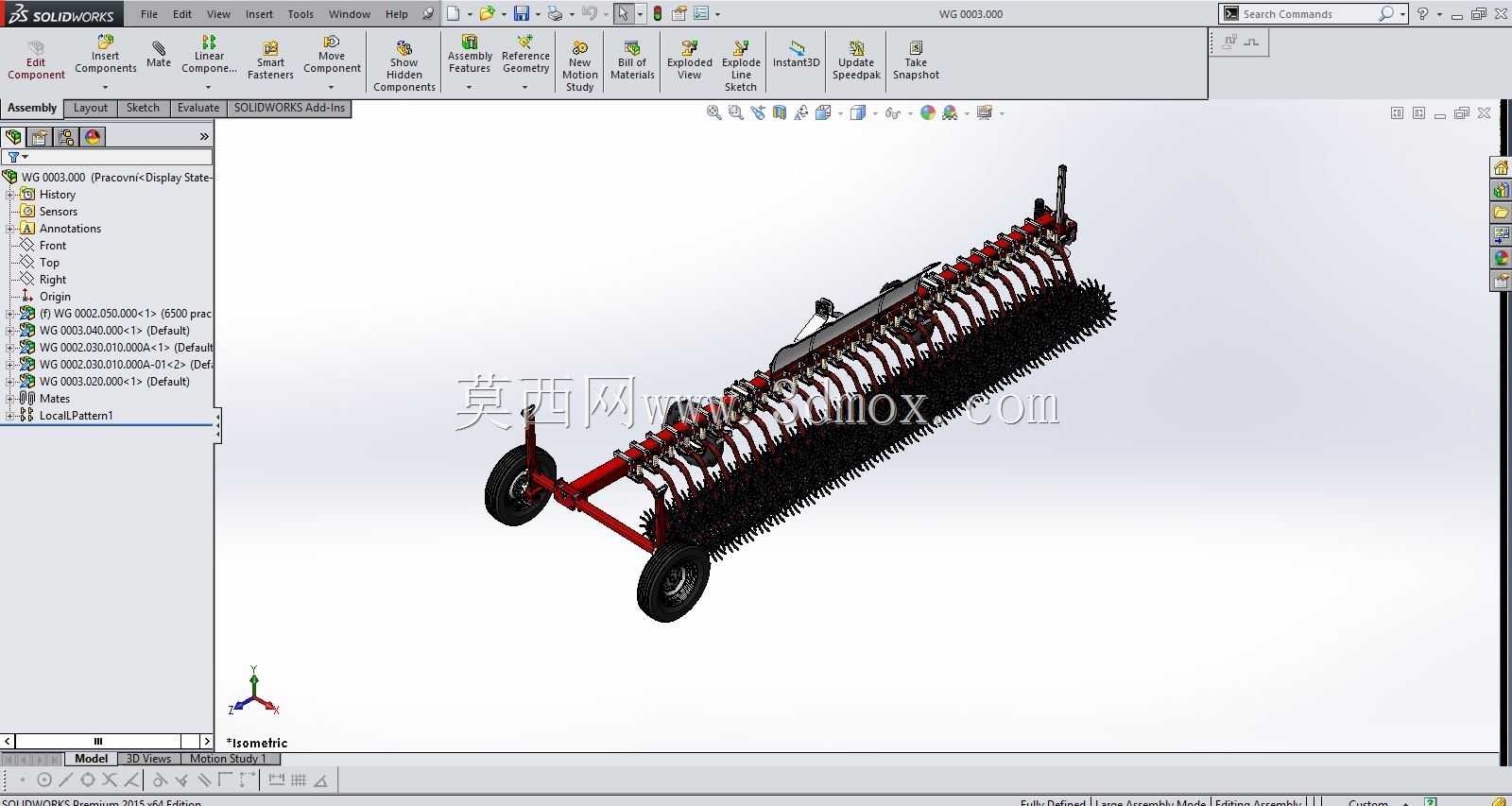

　　从建模还原度来看，整个三维结构完全参照实际量产机型的测绘尺寸搭建，所有钣金件的折弯角度、型材的焊接位置、液压管路的排布走向都与真实设备一致，不管是用于农机产品的结构改进设计，还是用于作业过程的运动仿真模拟，都能提供准确的结构参考，也可直接用于指导零部件的单件加工与整机组装生产，不需要额外进行尺寸校核与结构修正。
