中世纪十字军骑士巨盔结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:511010
  • 中世纪十字军骑士巨盔结构设计
  • 中世纪十字军骑士巨盔结构设计
  • 中世纪十字军骑士巨盔结构设计
  • 中世纪十字军骑士巨盔结构设计
  • 中世纪十字军骑士巨盔结构设计

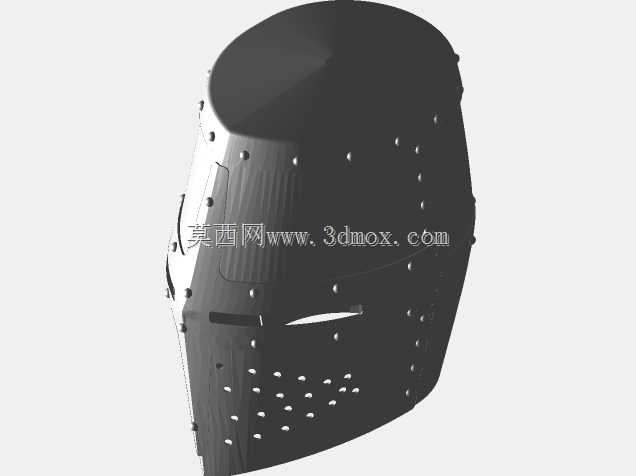

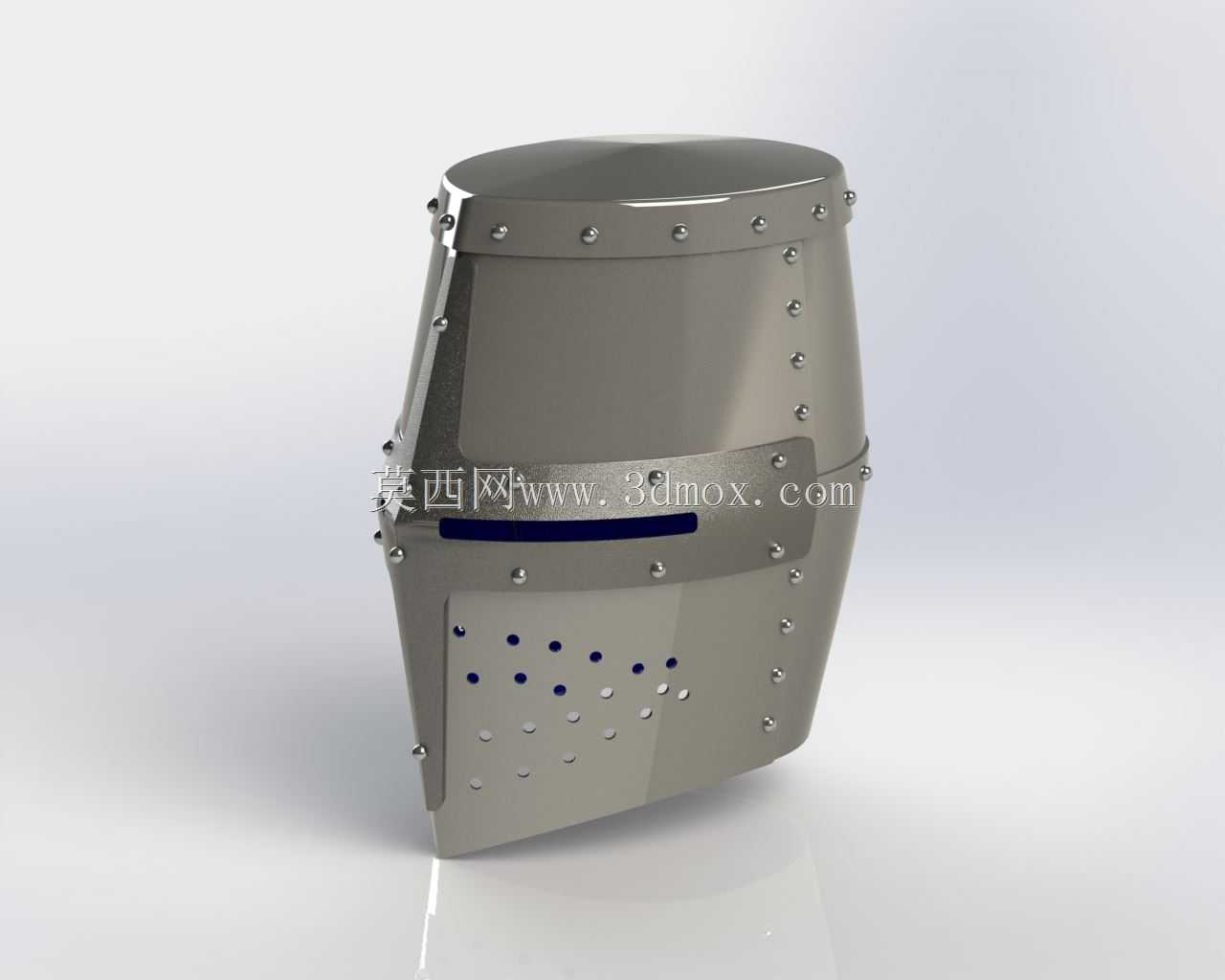

  这款骑士巨盔的结构设计,完全围绕冷兵器时代近战格斗的防护需求展开,整体采用多段钢板铆接成型的结构逻辑,没有多余的装饰性构件,每一处曲面弧度、每一个开孔位置都经过实战场景的适配。从实际使用场景来看,这类头盔是中世纪重骑兵冲击作战时的核心头部护具,搭配锁子甲头罩使用时,能够覆盖从颅顶到下颌的全部头部区域,仅在眼部预留狭窄的观察缝隙,面甲区域排布多组细小的透气孔,在保证结构强度的前提下尽可能优化佩戴时的通气效率,避免长时间作战时盔内闷热积汗影响作战状态。

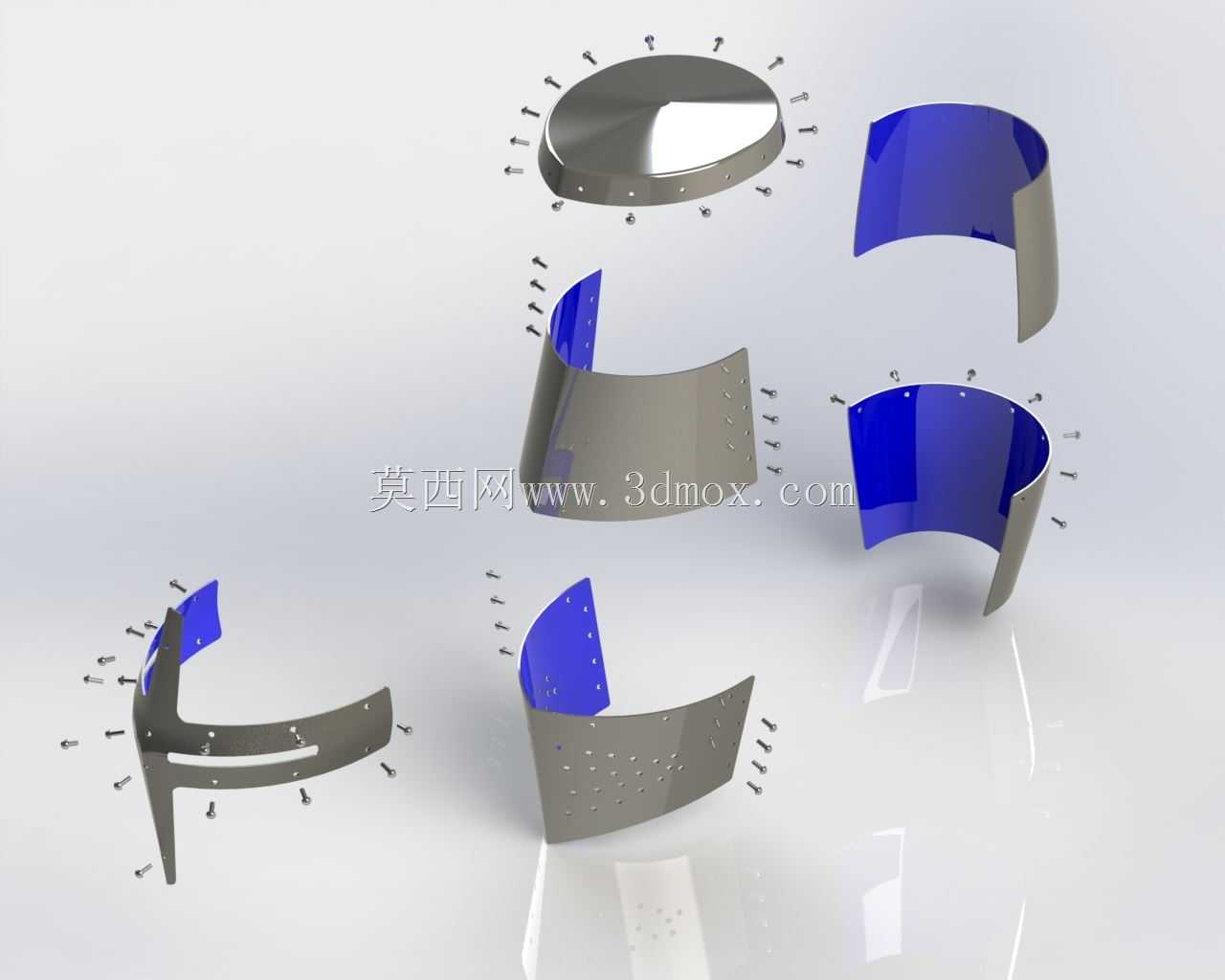

  设计过程中首先确定的是盔体的整体轮廓,整体呈上窄下宽的桶形结构,颅顶部分采用整块钢板冲压成型的弧面结构,弧面曲率经过反复调整,既能够保证钝器击打时的应力分散效果,避免冲击力直接传导至颅骨,也能让劈砍类兵器的刃口顺着弧面滑开,减少穿刺、劈砍造成的结构破坏。盔体中段采用多块弧形钢板拼接,拼接处采用双排铆钉固定,铆钉头全部做圆弧钝化处理,既不会剐蹭内层的缓冲衬垫,也能避免尖锐凸起在受击时产生应力集中导致钢板开裂。盔体下沿的尺寸经过适配,刚好能够搭在肩甲的上沿,在骑兵低头冲锋时,盔体下沿会被肩甲顶住,不会因为正面冲击导致盔体后仰移位,同时颈部预留的活动间隙经过反复校核,保证佩戴者能够完成左右观察、低头控马等必要动作,不会因为盔体尺寸过紧影响战术动作。

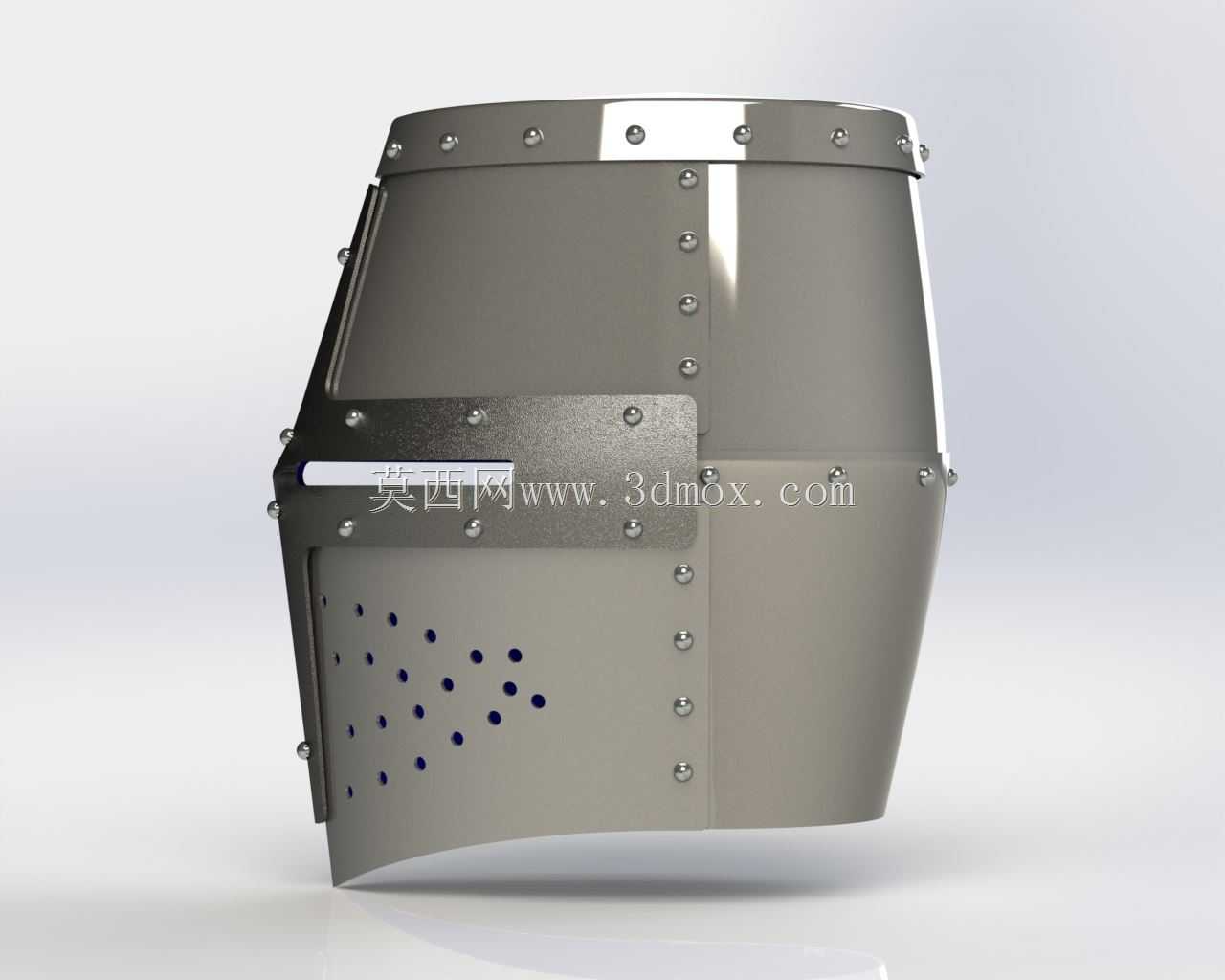

  面甲部分与盔体主体采用一体式铆接结构,没有设计可翻转的活动结构,这也是这类实战巨盔的典型特征——相比活动面甲,固定式结构的整体抗冲击强度更高,能够承受正面骑枪冲刺、重型刀剑劈砍的冲击力,不会因为面甲连接结构失效导致防护空缺。眼部的观察缝宽度控制在12mm以内,这个宽度既能够保证佩戴者拥有足够的正面视野,也能阻挡对方的剑刃、箭簇从缝隙穿入盔内,缝隙的位置刚好对应成年人正常佩戴时的眼高位置,不需要刻意调整头部姿态就能获得正常的观察视野。面甲下部的透气孔采用错位排布的方式,孔径控制在5mm以内,所有开孔都做了向内的卷边处理,避免开孔边缘的毛刺划伤皮肤,同时卷边结构也能提升开孔处的结构强度,不会因为外力击打导致开孔处变形撕裂。

  盔体内部的衬垫安装位也在结构设计时做了预留,盔体内壁对应颅顶、颞部、后颈的位置都预留了铆钉孔,用来固定皮革衬垫和毛毡缓冲层,缓冲层的厚度经过适配,能够让盔体内壁与头部保持15-20mm的间隙,这个间隙一方面能够预留出受击时的形变空间,避免钢板变形后直接压迫头部造成伤害,另一方面也能提升长时间佩戴的舒适度,减少盔体与头部的硬接触。盔体总重量控制在2.5kg左右,重量分布经过平衡调整,重心落在颅顶正中心位置,佩戴时不会出现前倾、后仰的坠重感,配合肩甲的支撑,长时间骑马行军也不会造成颈部过度疲劳。

  从结构还原的角度来看,这款设计完全参考了13世纪十字军东征时期的实战巨盔形制,没有添加后世仪式化头盔的装饰构件,所有结构细节都服务于实战防护需求,每一处铆接位置、每一段曲面的曲率都符合当时的手工锻造工艺逻辑,既可以作为历史武备复原的参考结构,也可以用于文创展示、历史重演活动的道具制作,结构尺寸完全按照成年人的头围参数设计,安装边界适配常规的中世纪骑士甲胄搭配体系,不需要额外修改结构就能和同期的锁子甲、肩甲、胸甲等部件配合使用。
