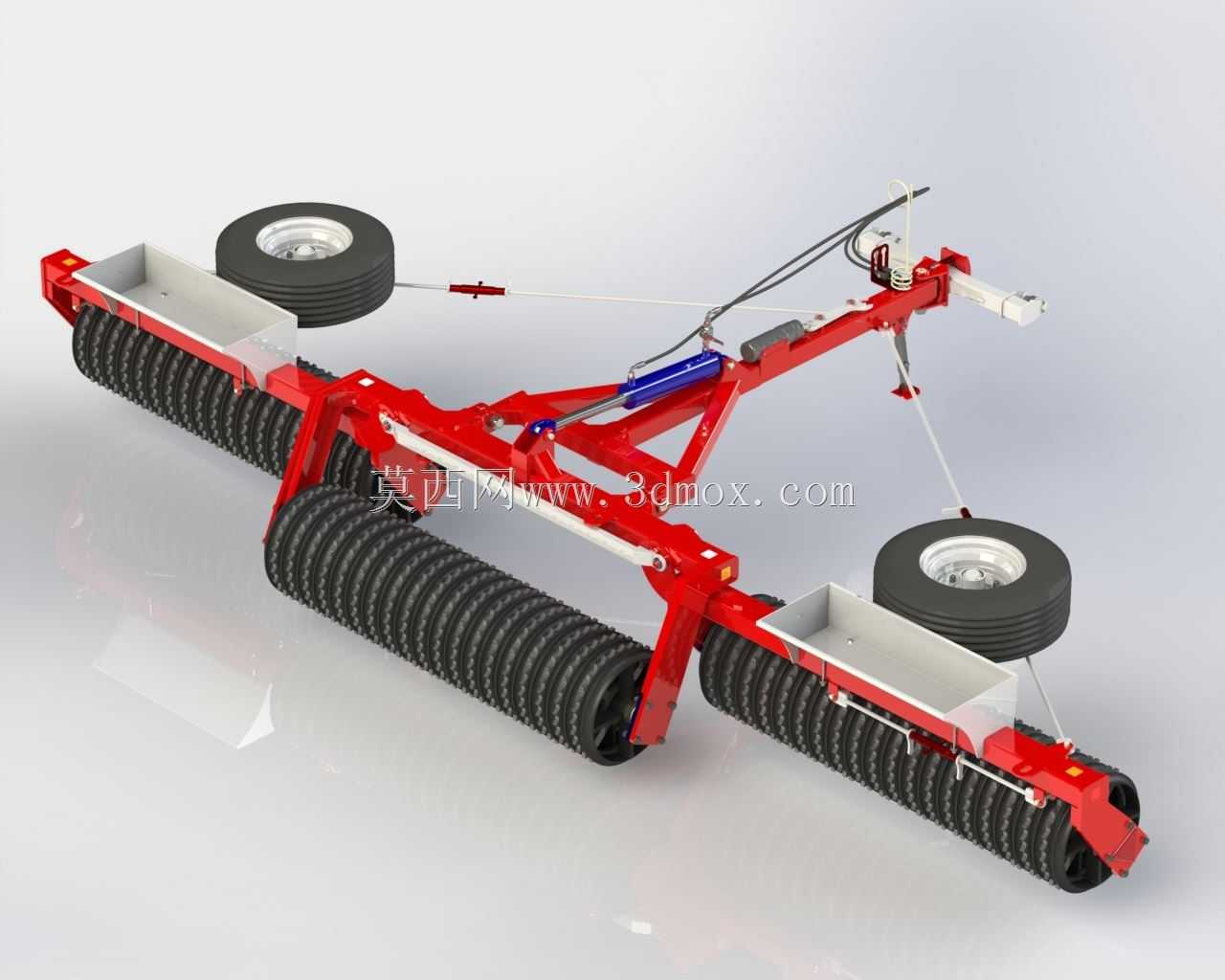

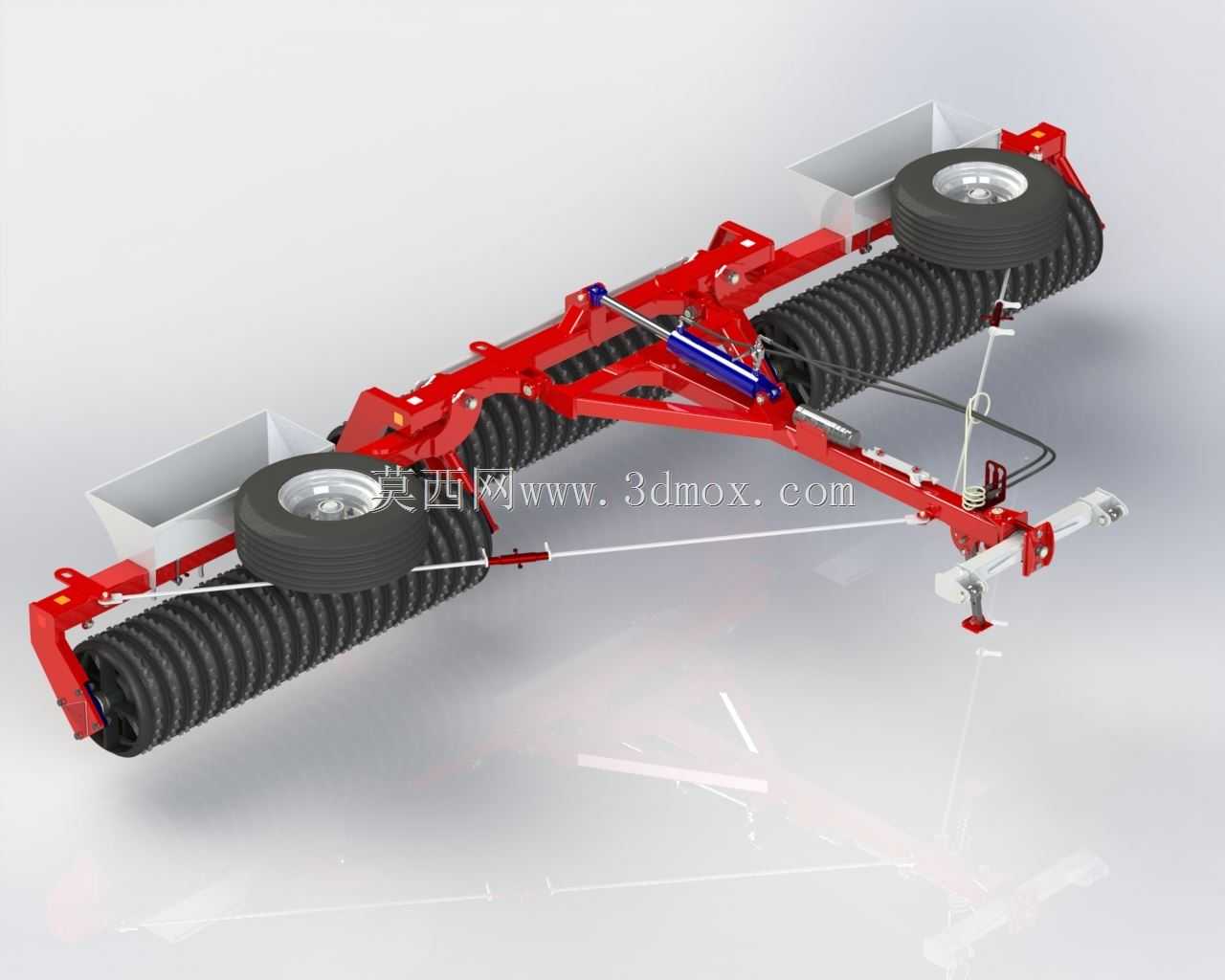

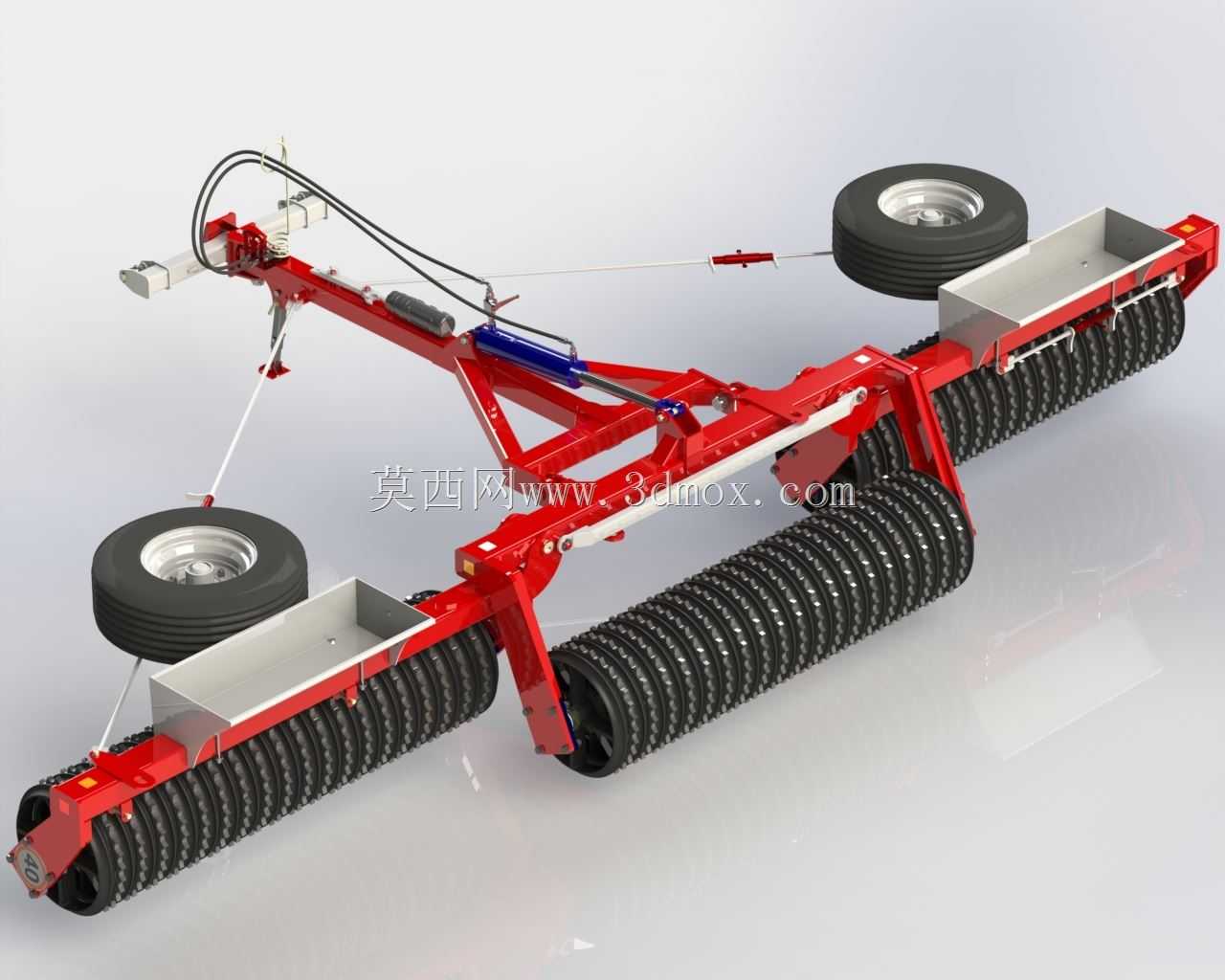

牵引式农田土壤压实用剑桥滚筒结构

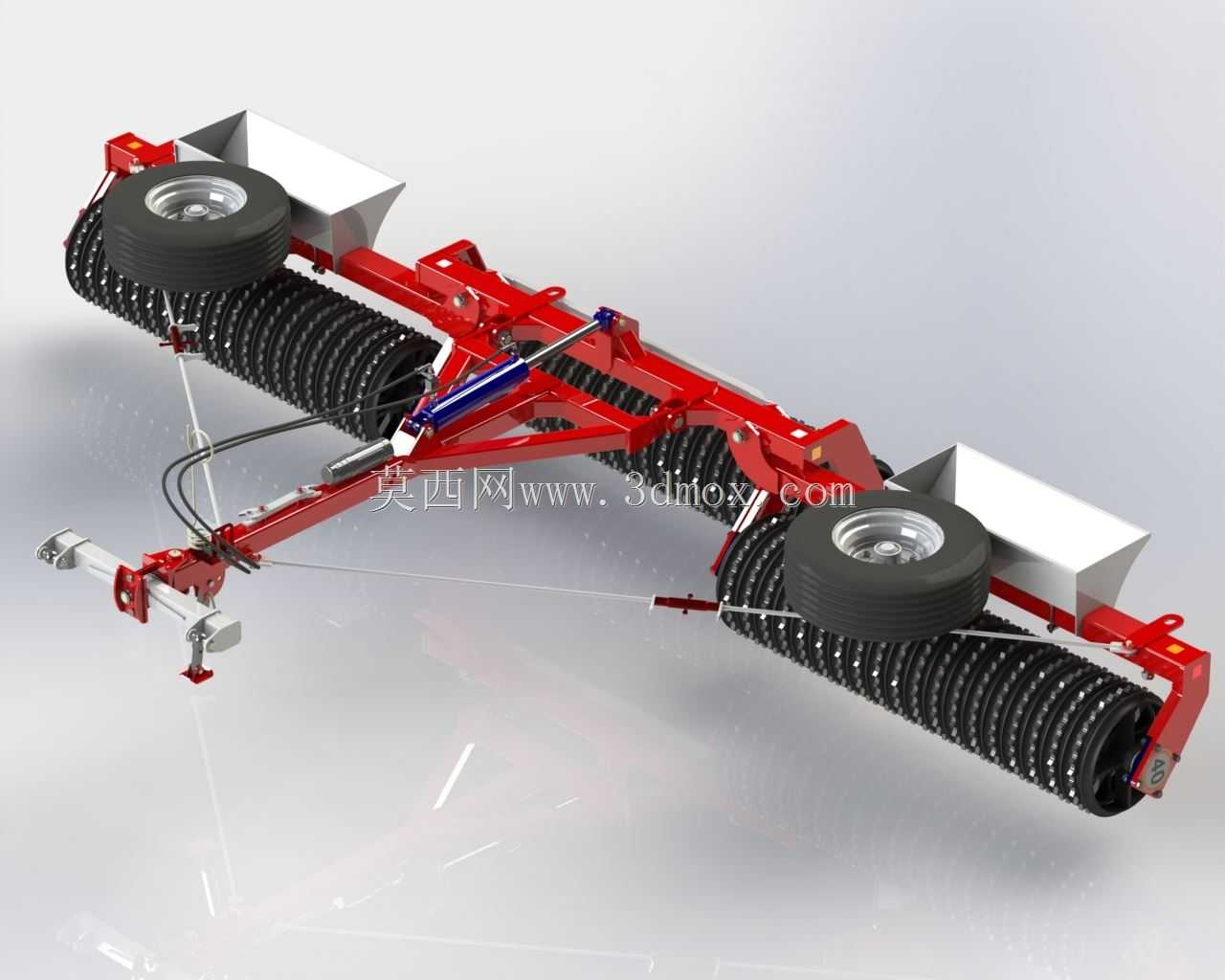

　　这款牵引式剑桥滚筒主要适配大马力农用拖拉机挂接作业，核心应用场景覆盖北方旱作区春播前的碎土保墒、牧草地播后镇压、麦类作物播前的种床整备，以及秋收后地块的表层土壤压实作业，尤其适合黏重土壤地块的播前整备环节，能够解决传统轻量镇压器压实力度不足、土块破碎不彻底的问题。从实际作业用途来看，设备作业时通过多组并列的环形凸棱滚筒，在行进过程中先将表层直径5cm以上的硬质土块挤压破碎，再通过滚筒自身重量将表层0-12cm深度的土壤压实到适宜作物种子萌发的容重区间，同时能够将土壤表层的作物残茬压入土层缝隙，减少春旱时节的土壤水分蒸发，对于小麦、大麦等密植作物的出苗整齐度提升效果明显，在草场复垦作业中，也能将播撒的草种压入表层土壤，避免草种被风吹走或者被鸟类取食，提升草种的萌发率。

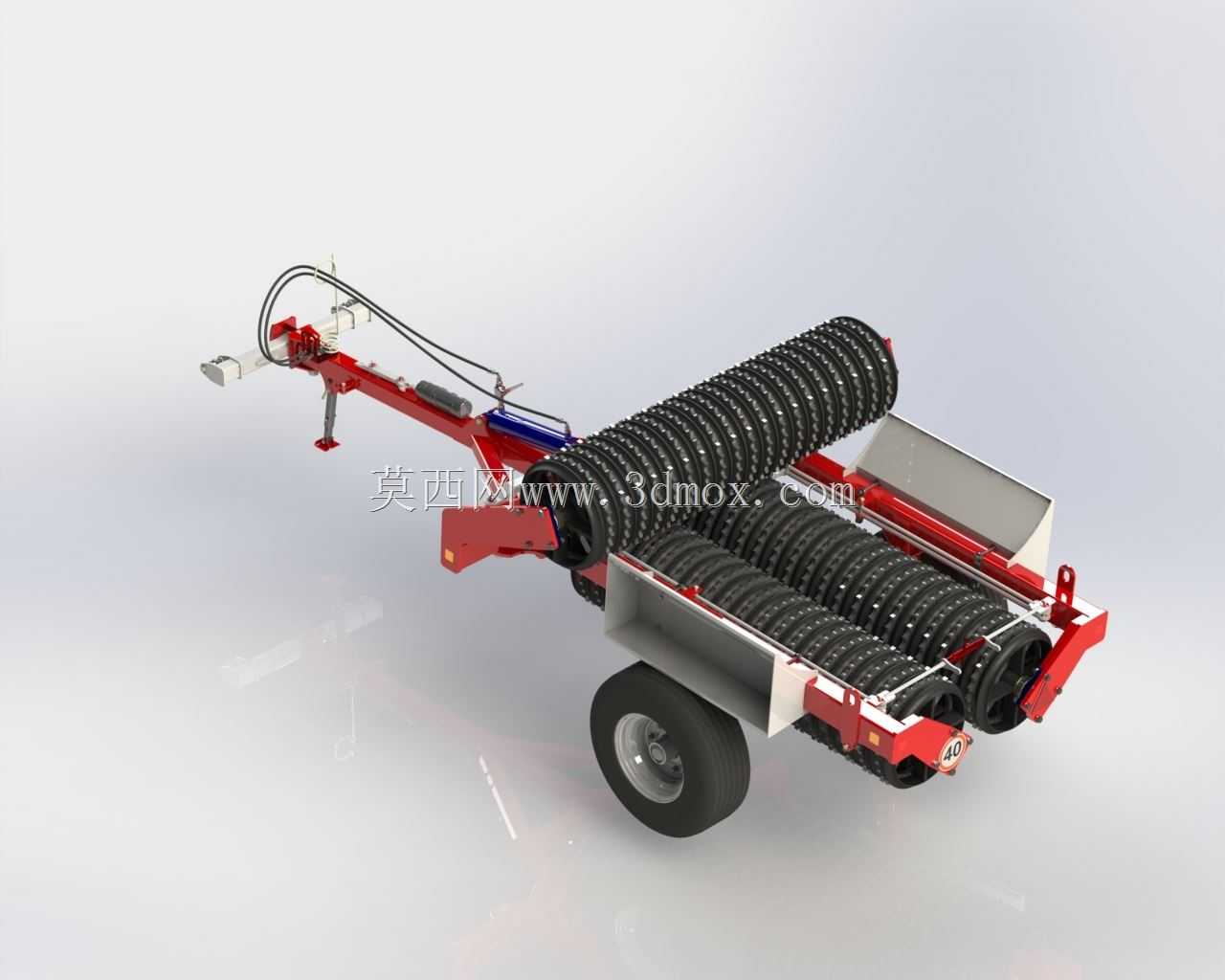

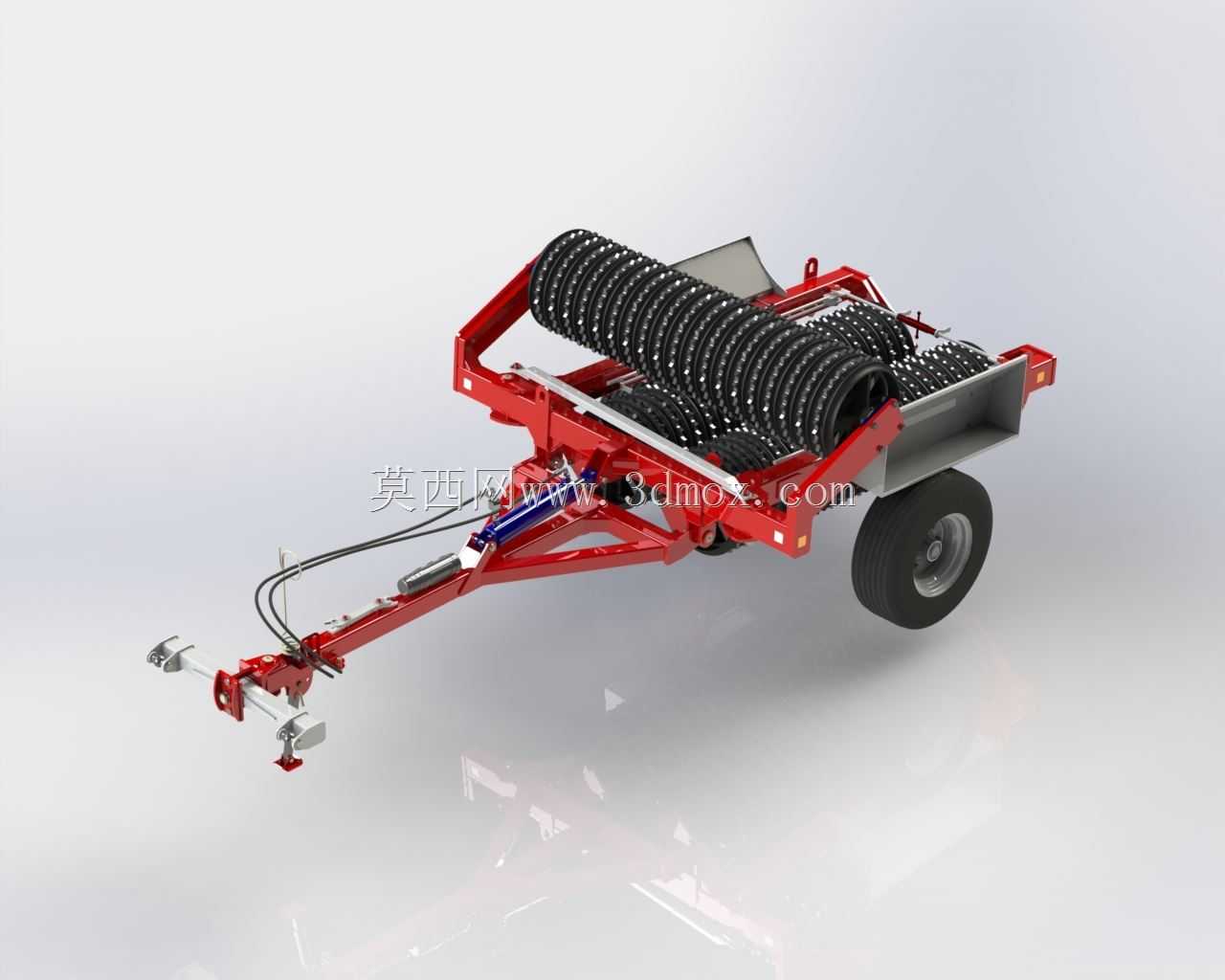

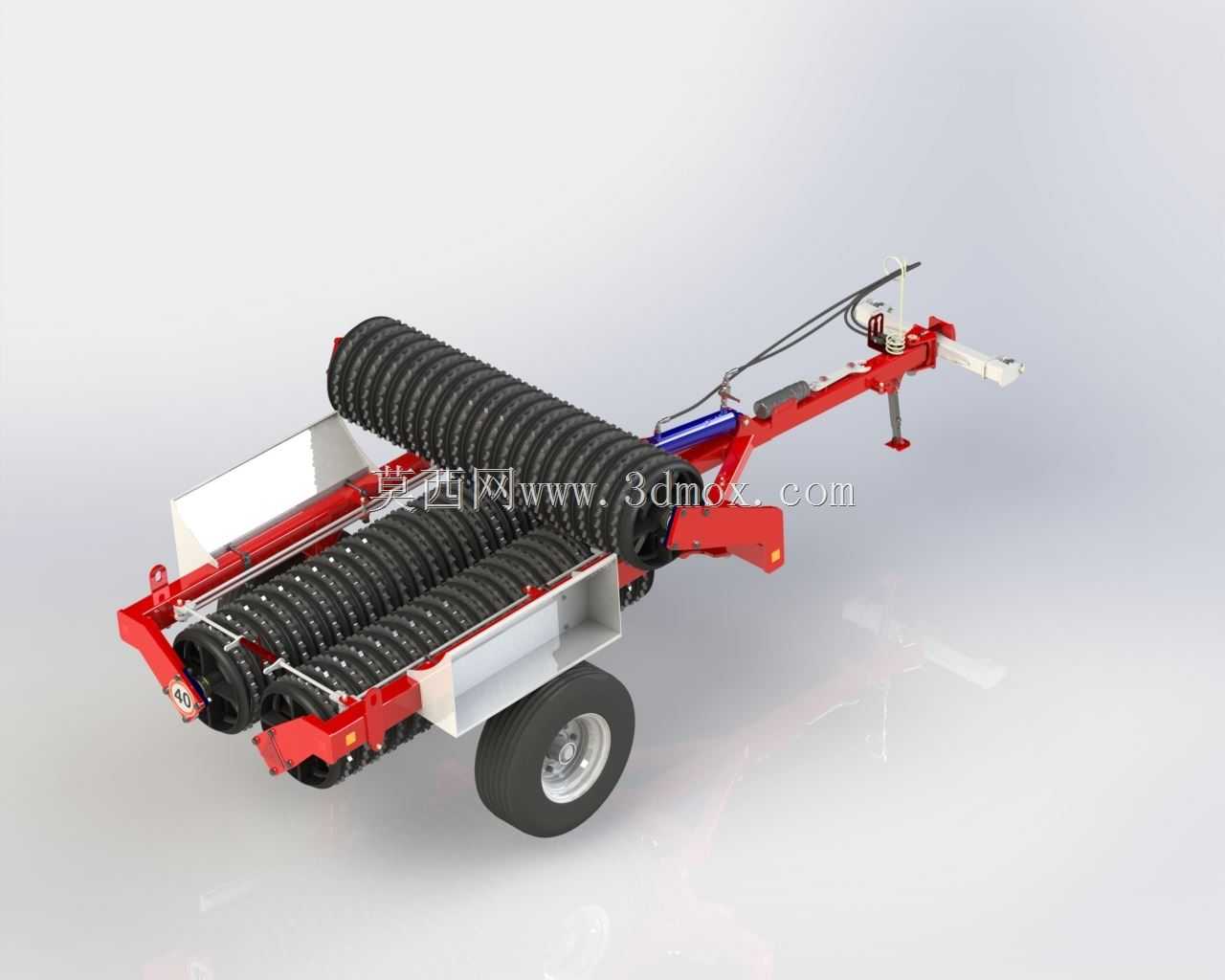

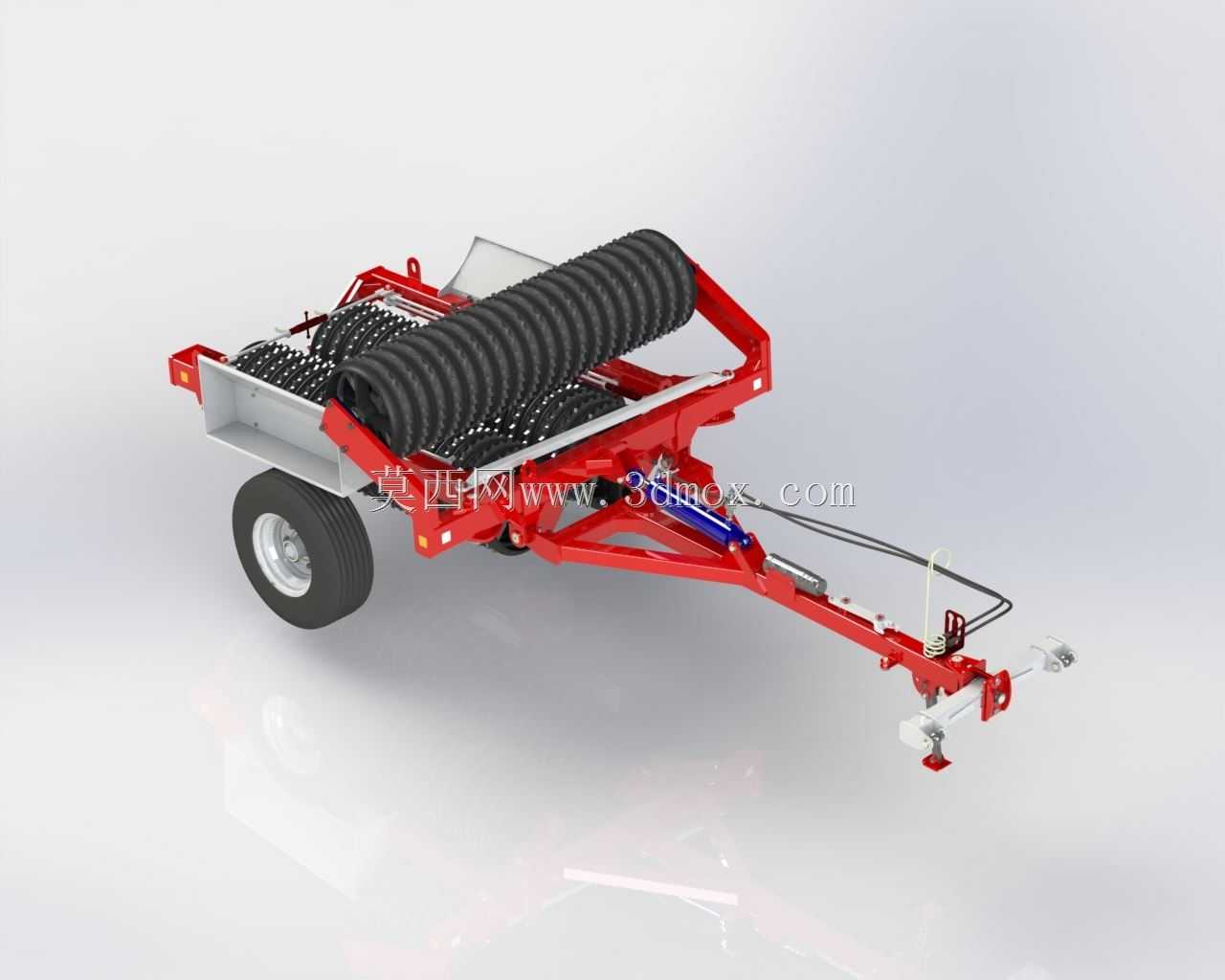

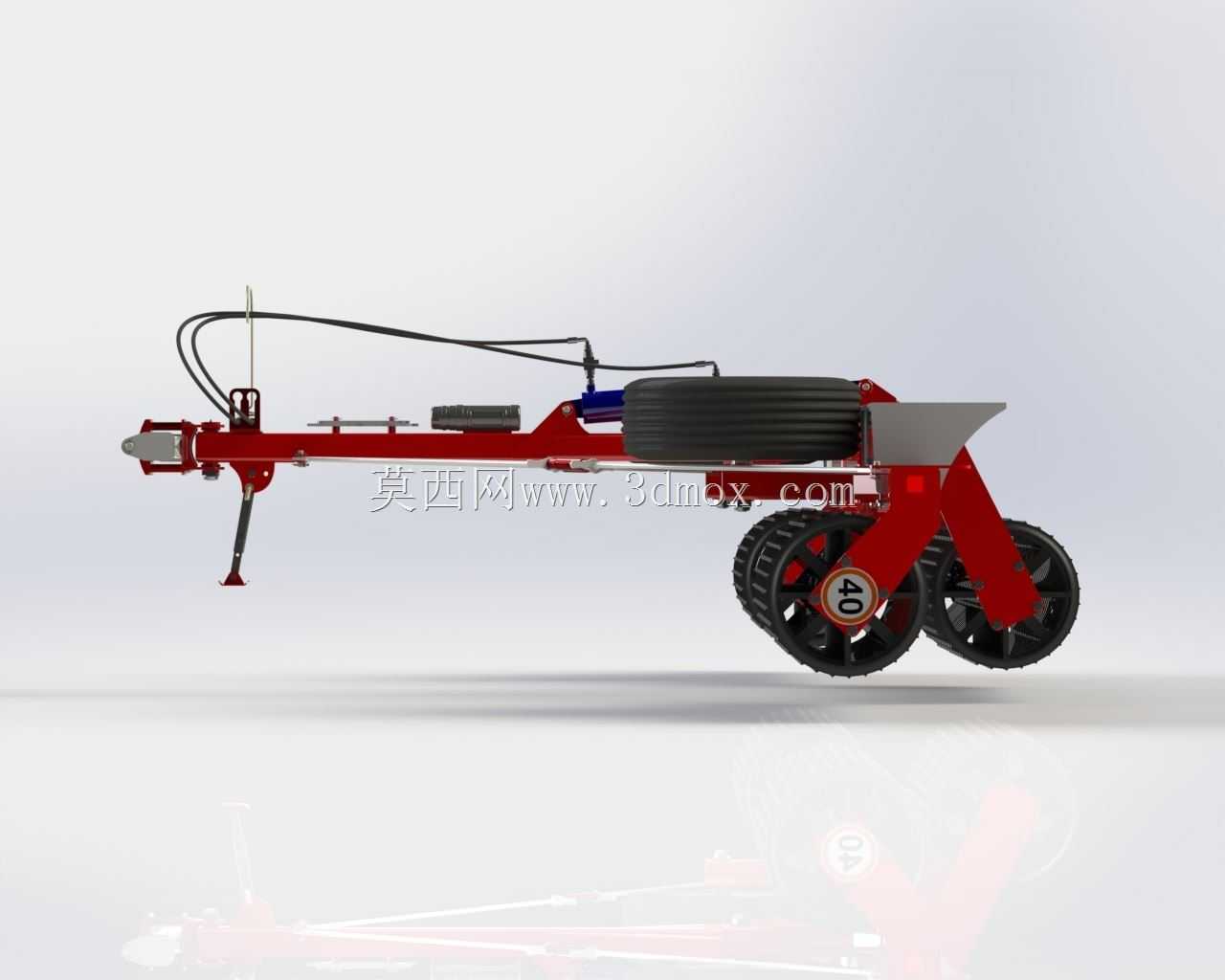

　　从功能特性来看，整机采用牵引式挂接结构，挂接端设置了可调节高度的牵引架，适配不同功率段拖拉机的后悬挂牵引点高度，牵引架上集成了液压管路接口，可通过拖拉机的液压输出系统控制机架的折叠与作业状态切换，转场运输时可将滚筒组向上折叠抬升，减少运输过程中的整机宽度，满足乡村道路的通行限宽要求。滚筒组采用分段式独立浮动设计，每一段滚筒都可以根据地块的起伏情况独立上下浮动，在坡地或者不平整地块作业时，能够保证整个作业幅宽内的压实度均匀，不会出现局部漏压或者压力过大导致的土壤板结问题。滚筒表面的凸棱采用螺旋交错排布，作业时不会出现连续的土层推挤现象，能够减少作业过程中的拖拉机牵引阻力，相比直棱式镇压器可降低15%左右的牵引负荷，同等马力下可匹配更宽的作业幅宽，提升单班次作业效率。机架尾部设置了可展开的接料托盘，作业过程中可以临时携带少量的备用紧固件或者作业工具，方便田间小故障的快速排查处理。

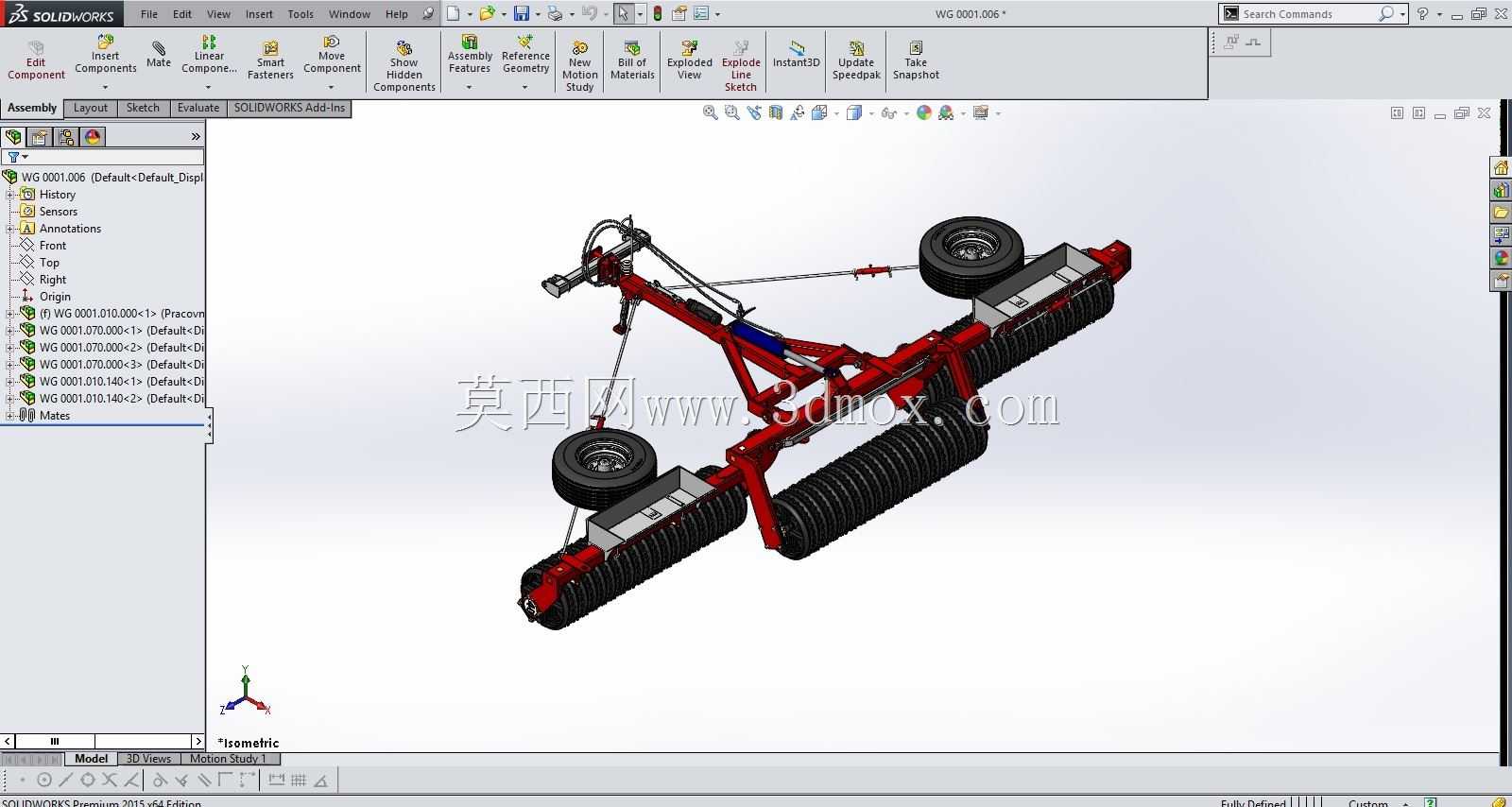

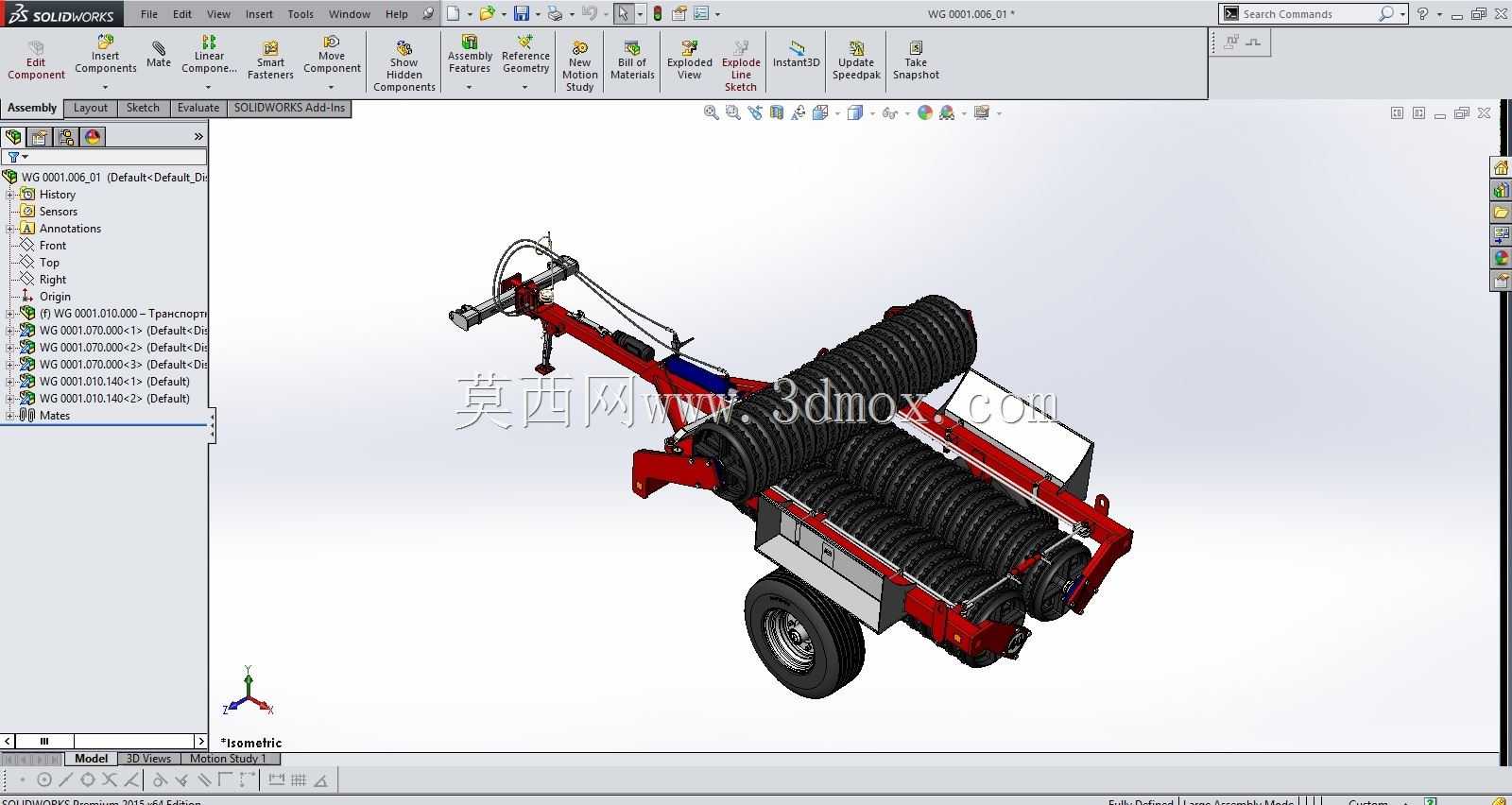

　　从设计思路来看，整个结构在建模阶段完全按照实际加工的公差要求搭建，所有钣金件的折弯角度、型材的切割长度、焊接件的焊道预留位置都符合农用机械的加工工艺要求，没有出现无法落地的理想化结构。滚筒的轴端采用双列圆锥滚子轴承配置，能够承受作业过程中的径向载荷与轴向冲击，轴承座外侧设置了多层防尘密封圈，避免田间作业时的尘土、秸秆碎屑进入轴承内部，延长轴承的维护周期。机架的主承重梁采用矩形空心型钢焊接，在保证整体结构强度的前提下尽可能降低整机自重，减少拖拉机的牵引负荷浪费，所有受力集中的挂接点、轴座安装位置都额外加焊了加强筋板，避免长期作业出现焊缝开裂的问题。滚筒的凸棱部分采用耐磨合金钢材质，建模时预留了表面淬火的硬化层厚度，保证在砂石含量较高的地块作业时，凸棱的磨损速率控制在合理区间，延长整机的使用寿命。

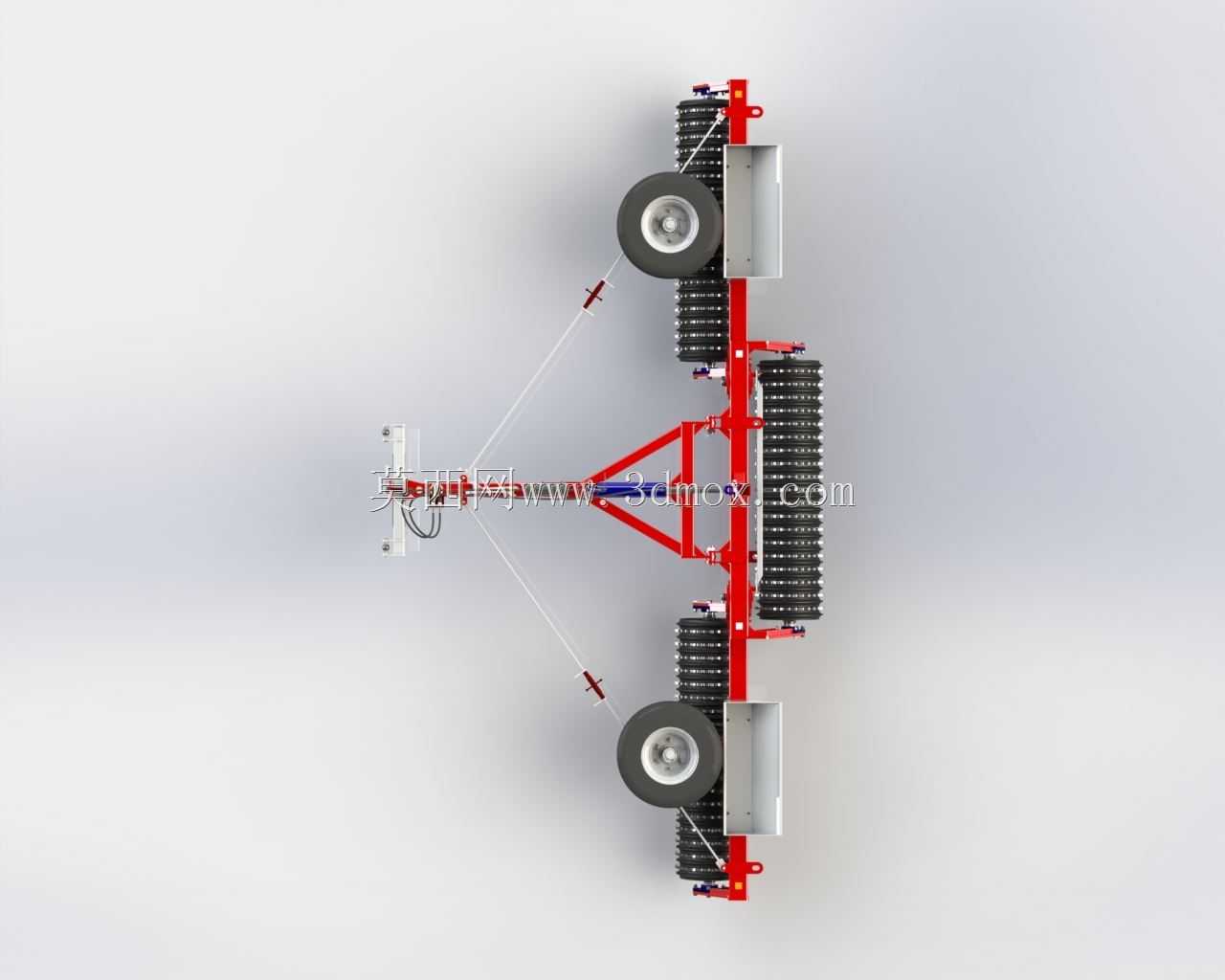

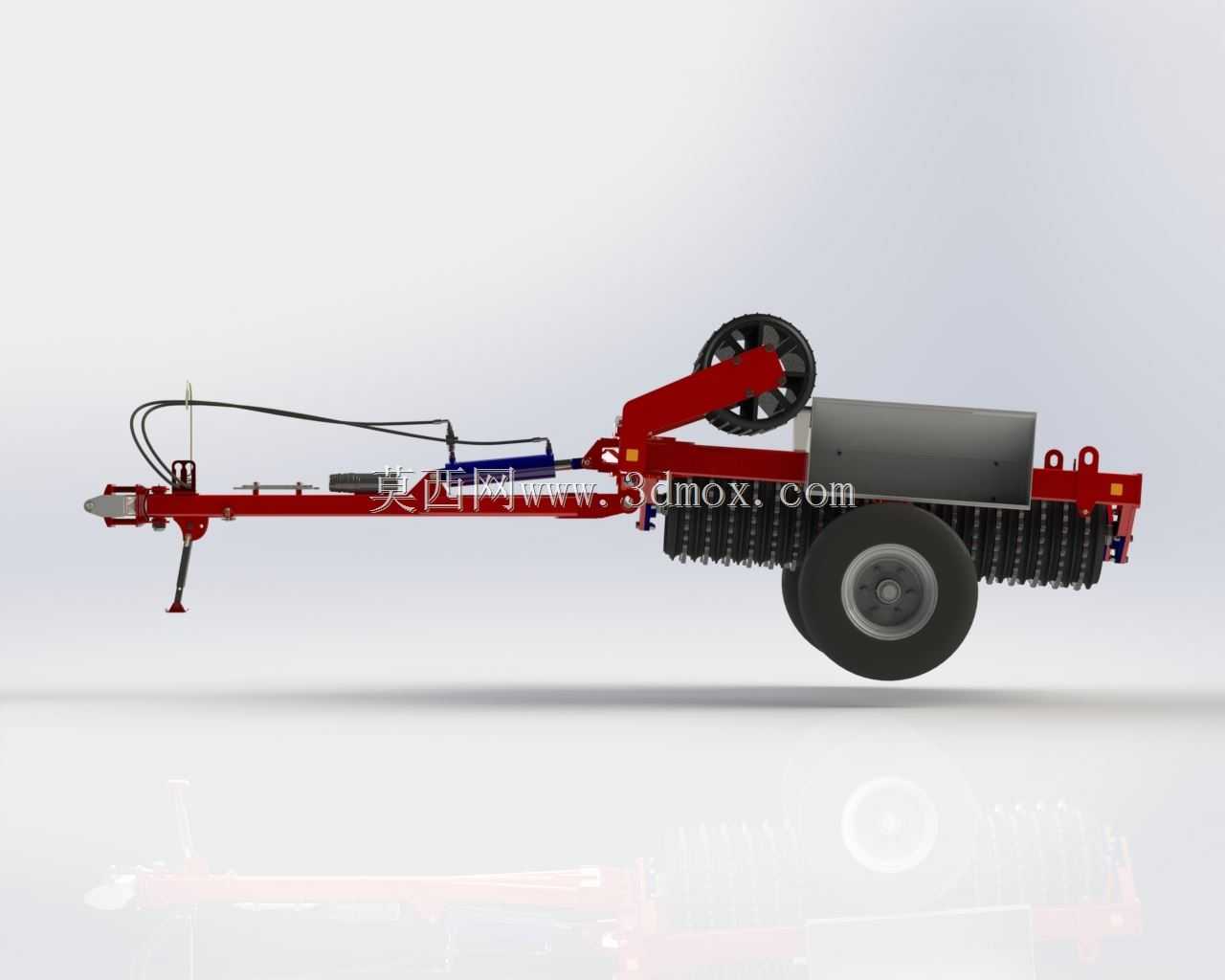

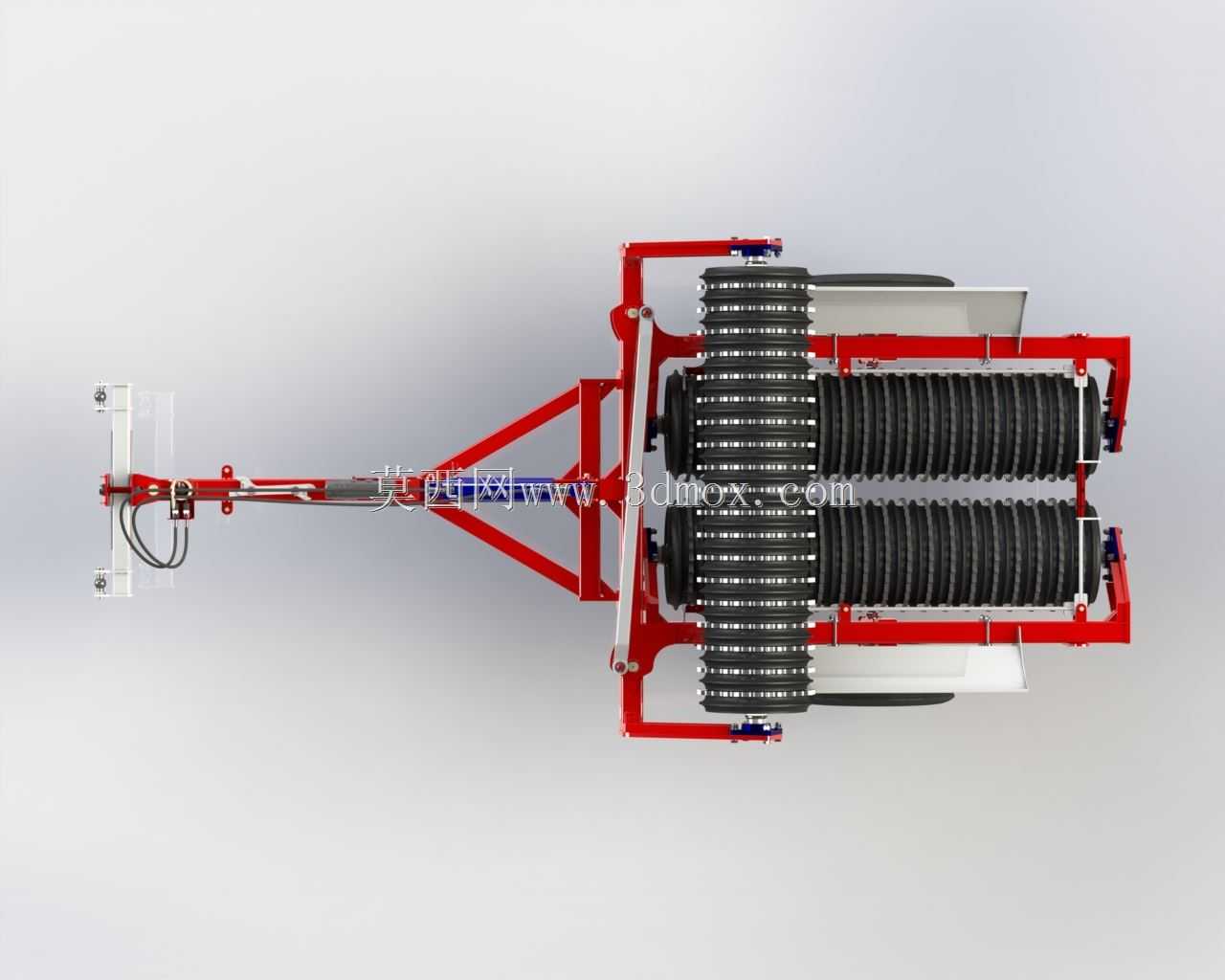

　　从外形尺寸与安装边界来看，整机作业状态下的幅宽为6.2m，折叠运输状态下的宽度为2.5m，完全符合公路运输的车辆限宽要求，整机长度（含牵引架）为4.8m，作业时的转弯半径不大于4.5m，能够适配面积较小的不规则地块作业。牵引点的挂接孔直径为标准的32mm，可直接匹配国内主流50-120马力段拖拉机的牵引销尺寸，不需要额外加工转换接头。液压管路的接口采用通用的快插接头，与拖拉机液压输出端的连接不需要额外改装，挂接时间可控制在10分钟以内。滚筒的作业深度调节范围为0-15cm，可根据不同的土壤类型、作业季节调整压实深度，比如春播前的保墒作业可调整到8-10cm深度，牧草地播后镇压调整到3-5cm深度即可满足农艺要求。整机的轮距设置为1.8m，与国内主流拖拉机的轮距匹配，作业时行走轮不会碾压已经整理好的种床，避免出现局部土壤过度板结的问题。
