多片摩擦离合器传动结构三维设计

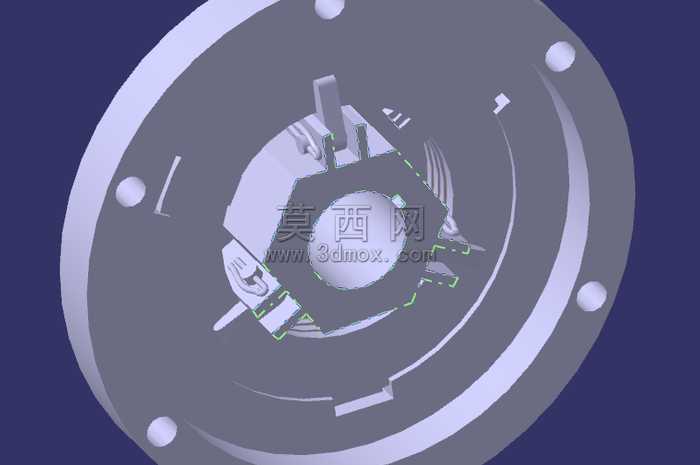

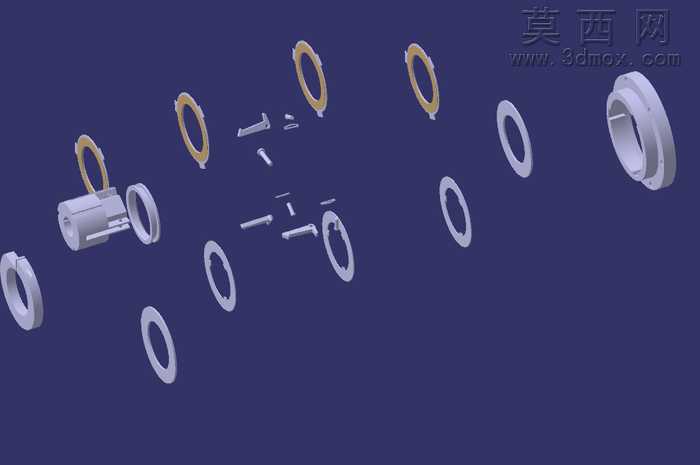

本作品为多片摩擦离合器的三维结构设计，采用三维建模软件完成全参数化建模，完整还原了多片摩擦离合器的全部组成零件与装配关系。建模过程中首先对离合器的整体传动逻辑进行梳理，明确动力输入、摩擦传扭、动力分离的核心功能路径，从核心的内外摩擦片零件开始构建，逐一完成输入轴套、从动毂、压盘、定位销、紧固螺栓、回位构件等全部零件的特征建模，每一个零件的尺寸参数都参考通用机械传动部件的设计规范进行设定，保证各零件间的装配公差符合实际机械加工与装配的要求。在零件建模阶段，针对摩擦片的环形摩擦面、内外花键啮合齿、定位卡槽等关键结构，采用精准的草图绘制与特征拉伸、切除、阵列命令完成，保证摩擦片的摩擦接触面积、齿形啮合精度符合传扭设计要求；对于轴类零件，准确还原了轴肩定位结构、键槽特征、轴承配合面的尺寸精度，确保动力输入的同轴度要求；对于壳体与毂类零件，通过抽壳、阵列安装孔、加工定位止口等特征，还原零件的实际加工结构。装配阶段采用自下而上的装配逻辑，通过同轴配合、面重合配合、间隙配合等装配约束，准确还原各零件间的装配关系，清晰展示摩擦片组叠装、压盘施压、花键啮合传扭的结构原理，同时预留了摩擦片磨损后的间隙调整空间，符合实际离合器的维护设计要求。渲染阶段针对不同零件赋予对应的材质属性，金属结构件赋予调质钢材质，摩擦片赋予复合摩擦材料材质，螺栓等标准件赋予镀锌防锈材质，通过调整场景光照与材质粗糙度，清晰区分不同零件的材质特性，让整体装配爆炸视图能够清晰展示每一个零件的形态与装配位置，直观呈现多片摩擦离合器通过多组摩擦片接触面摩擦力传递扭矩、压盘松开后切断动力传递的工作原理，可用于机械传动结构教学、离合器产品设计参考、传动系统装配演示等场景。
