灯丝拆卸拔丝专用工业设备结构

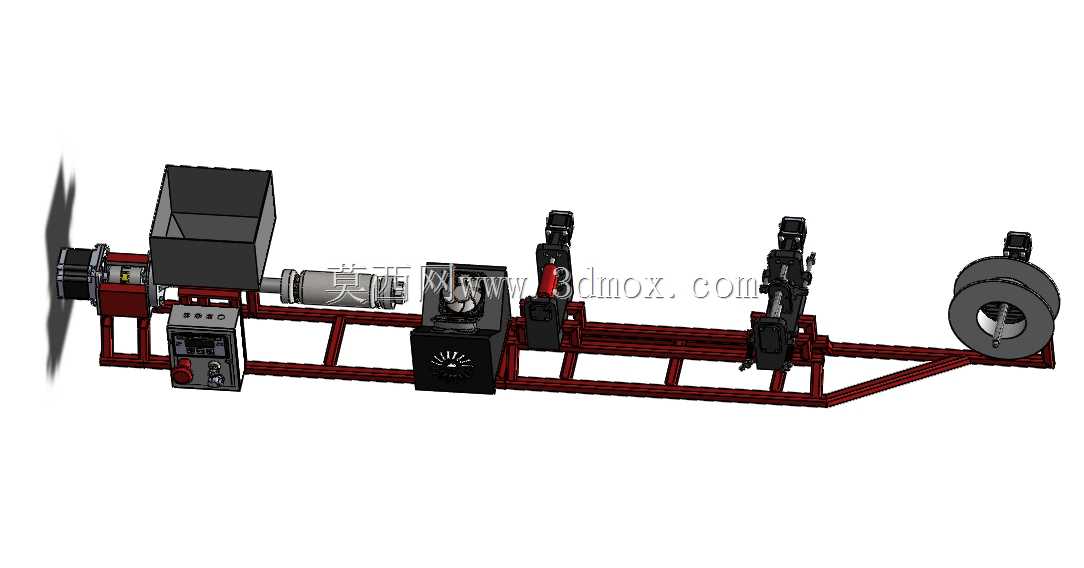

　　在电光源制造、废旧灯丝回收再加工的生产场景中，灯丝类细径金属丝的拆卸、拔取作业长期依赖人工配合简易夹具完成，不仅作业效率难以匹配规模化产线的节拍要求，人工操作带来的施力不均问题还极易造成灯丝断裂、基座损伤，既提升了物料损耗率，也无法保证作业一致性。这套灯丝拆卸拔丝设备的三维结构，正是针对这类细分作业痛点完成的结构落地，整套设备采用长条形卧式机架布局，红色型钢焊接构成的承托框架作为所有功能单元的安装基准，机架底部预留了标准的地脚安装孔位，可直接固定在车间混凝土地面或者标准化生产工作台面上，整体安装边界控制在长2.2米、宽0.45米、高0.6米的区间内，不会占用过多产线横向空间，适配现有灯丝加工工位的布局改造需求。

　　从功能单元的排布逻辑来看，设备左端设置了带旋转驱动的工件夹持工位，采用三爪自定心夹头结构，可快速装夹不同规格的灯座或者灯丝基座，夹持端配套了阻尼缓冲结构，避免装夹过程中夹伤薄壁基座外壳，驱动单元采用低速大扭矩的传动结构，可根据灯丝材质、直径参数调整旋转转速，保证拔丝过程中施力的平稳性。沿机架导轨向右依次排布的是导向支撑单元、张紧力调节单元、定长裁切单元以及末端收料单元，其中导向支撑单元采用带陶瓷衬套的导轮结构，可避免金属灯丝在输送过程中出现表面划伤，陶瓷材质的高耐磨特性也能减少长期作业带来的导轮磨损，降低维护频次；张紧力调节单元搭配了可滑动的配重压轮，可根据灯丝的抗拉强度实时调整张紧力数值，避免拉力过大造成灯丝拉断，

　　或是拉力过小出现松脱乱线的问题；定长裁切单元采用气动切刀结构，可按照工艺要求将拆卸下来的灯丝裁切为统一长度的段料，方便后续的回收再加工或者分类存储；末端收料单元采用可拆卸的收线盘结构，满料后可快速更换空盘，减少停机等待时间。设备中部靠机架侧的位置集成了独立的电气控制箱，箱体上设置了转速调节旋钮、张紧力显示表、启动停止以及急停按钮，操作人员无需额外培训即可快速上手操作，控制箱内部预留了PLC扩展接口，后续如果需要接入整线自动化控制系统，可直接加装通讯模块实现联机运行，不需要对现有电气线路做大规模改动。在结构设计的细节处理上，所有传动部位都设置了透明的安全防护挡板，既可以观察内部传动部件的运行状态，

　　也能避免作业过程中操作人员误触旋转部件引发安全事故；机架上的导轨采用标准工业铝型材搭配线性滑块的组合，各个功能单元的安装位置都可以沿导轨方向自由调整，可适配不同长度规格的灯座、不同拔丝行程的作业需求，不需要重新加工安装孔位就能快速完成设备调试。考虑到灯丝加工车间可能存在的金属粉尘环境，设备的所有驱动电机、电气元件都选用了IP54及以上防护等级的型号，轴承部位都加装了防尘密封圈，减少粉尘进入传动间隙造成的部件磨损，延长设备的整体使用寿命。不同于通用型的拔丝设备，这套结构专门针对灯丝这类细径、低抗拉强度的金属丝做了参数适配，从夹持力、张紧力到输送速度的可调区间都匹配灯丝作业的工艺要求，不会出现通用设备参数冗余、调节精度不足的问题，不管是用于电光源生产环节的不良品灯丝拆卸返修，还是用于废旧灯具回收环节的灯丝材料分离作业，都能保持稳定的作业表现，单工位的作业效率相比传统人工作业可提升4倍以上，同时灯丝的完整拆卸率可稳定保持在98%以上，大幅降低作业过程中的物料损耗。
