人工锤击作业操作工位仿真设计

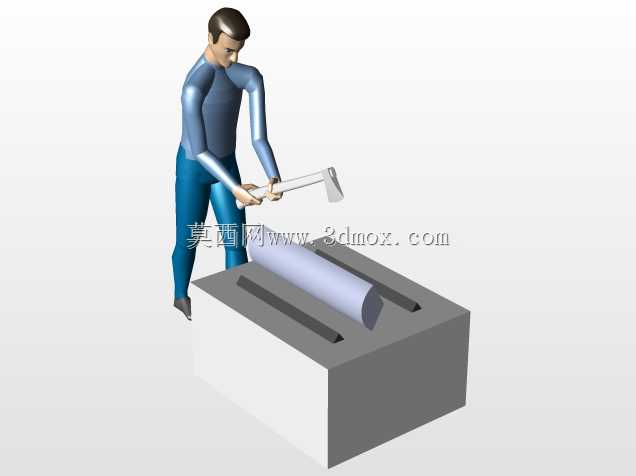

　　这套三维仿真内容还原的是手工锤击校形、錾切作业的标准操作工位，在五金修配、小型零件粗加工、钣金校形、模具修配等场景中应用十分普遍，很多小批量异形零件的局部修整、去毛刺、錾削键槽、板材校平工序，都离不开这类基础手工操作工位的支撑。不同于自动化冲压、磨削设备的批量加工逻辑，这类手工锤击工位主要应对单件小批量的修整作业，以及设备无法覆盖的边角位置加工，是机加工车间、维修班组、钣金工段必备的基础作业单元。

　　从设计思路来看，整个工位的搭建完全围绕人因工程逻辑展开，首先是作业台的高度设定，参考成年男性立姿操作的肘高尺寸，将作业台面设置在操作者站立时小臂自然下垂、大臂与小臂呈100-120度夹角的高度区间，保证锤击发力时手臂能够自然传递力量，避免长期操作带来的腰部、肩部肌肉劳损。台面上的V型定位槽是核心功能结构，针对轴类、套类零件的支撑需求设计，槽口角度采用90度标准夹角，能够适配不同直径的圆柱类零件装夹定位，锤击过程中零件不会发生侧向滑移，同时槽体深度经过测算，保证零件放置后最高点高出台面30-50mm，既方便锤击操作，也避免锤面直接磕碰到工作台面造成损伤。

　　操作者的姿态还原完全贴合实际作业规范：双脚自然分开与肩同宽，身体重心略微前倾，握持锤柄的位置距离锤尾1/3柄长位置，保证挥锤时的力矩最大化，另一只手扶持工件的位置距离锤击点保持150mm以上的安全距离，避免操作失误造成砸伤。工作台的整体外形采用长方体铸铁台结构，台面厚度设置为80mm，保证足够的刚性承受锤击冲击力，不会因为长期锤击出现台面凹陷、变形，台体底部设置有调平脚垫，可根据车间地面平整度调整高度，保证台面水平度误差不超过0.1mm/m，避免工件放置时出现滑动。

　　从安装边界来看，这类工位不需要额外的地脚螺栓固定，依靠台体自身重量即可保证锤击过程中的稳定性，台体周边预留的操作空间不小于1200mm×1500mm，满足操作者挥锤时的活动范围需求，同时预留工件摆放、工具收纳的辅助空间。功能特性上，这套工位除了支撑锤击作业外，还可兼容手工錾削、小型零件校直、样冲打标记等多种基础手工操作，台面上的定位槽可根据加工需求更换不同角度的垫块，适配异形零件的支撑需求。

　　在实际生产场景中，这类工位往往布置在车间边角靠近工具柜的位置，方便操作者随时取用锤子、錾子、样冲等工具，同时远离精密加工设备，避免锤击产生的振动影响精密设备的加工精度。设计过程中还充分考虑了操作的安全性，台面边缘做了R5的圆角处理，避免操作者磕碰受伤，台体表面采用喷砂处理，增加摩擦力，防止工件放置时打滑。不同于专用加工设备的复杂结构，这类基础作业工位的设计核心是实用性与耐用性，所有结构都围绕降低操作者劳动强度、提升作业安全性、保证加工稳定性展开，没有多余的装饰结构，每个尺寸设定都有对应的人因数据与实际作业经验支撑，能够真实还原生产现场的手工锤击作业状态，可用于新员工操作培训、作业规范演示、人因工程仿真验证等场景，帮助工艺人员优化作业流程，减少操作过程中的安全隐患，提升手工工序的作业效率。
