金属板材冲孔成型冲压工装结构

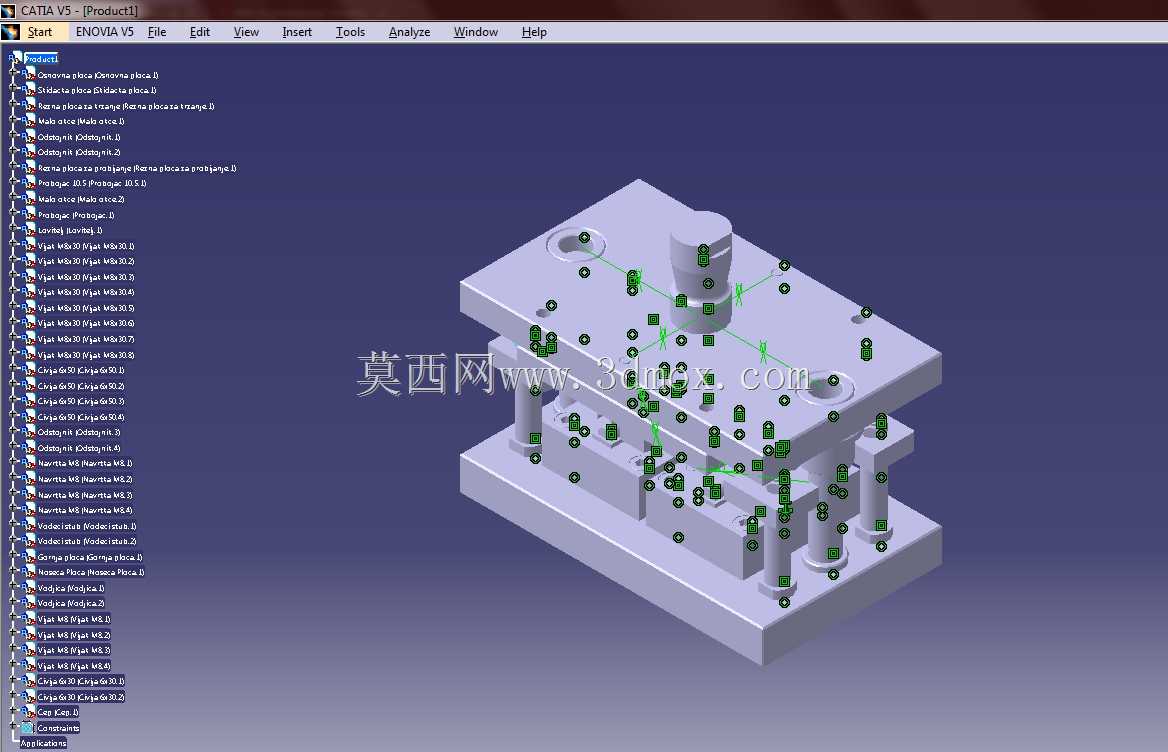

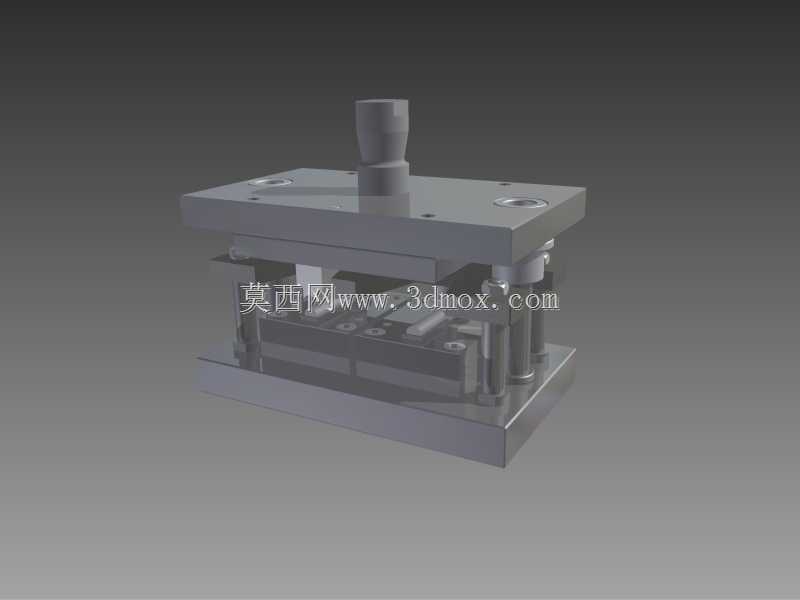

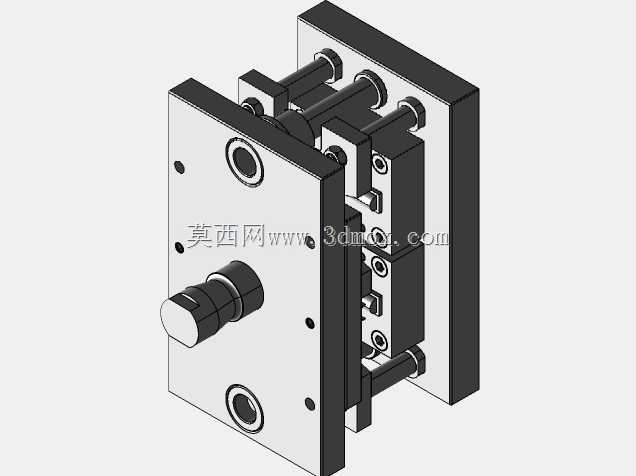

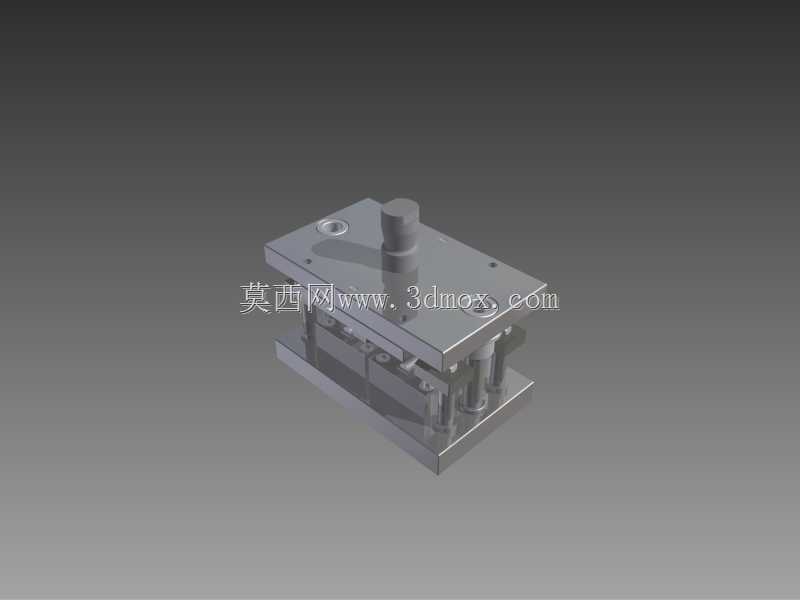

　　这套冲切结构主要面向五金冲压加工场景，适配小型金属板材的冲孔、切边工序，在电子五金件、小型家电结构件、低压电器配件的批量生产环节中应用广泛，可直接安装在普通开式压力机的工作台面，替代单工序钻孔、铣削的低效加工方式，单工位单次行程即可完成预设孔位的冲切成型，加工后孔位边缘无毛刺、尺寸一致性稳定，能有效减少后续去毛刺、孔位修整的工序时长。从结构布局来看，整套工装采用典型的导柱导向模架结构，上下模座通过对称布置的导柱导套实现合模导向，导向间隙控制在0.02mm以内，可抵消压力机滑块运行的微小偏载，避免冲切过程中凸凹模发生啃模损伤，延长核心工作零件的使用寿命。上模部分集成了模柄、凸模固定板、卸料板组件，模柄采用标准圆柱直柄结构，

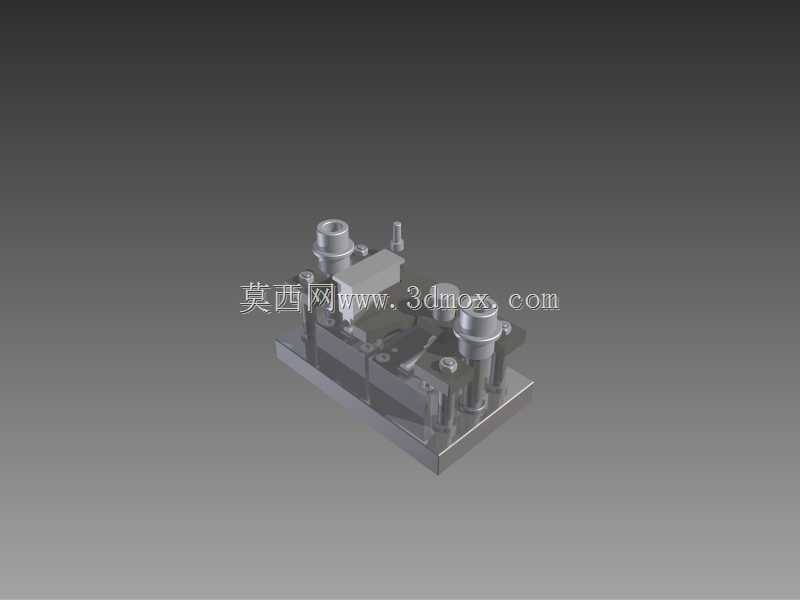

　　可直接与压力机滑块的模柄孔配合锁紧，安装时无需额外制作连接法兰；凸模采用台阶式固定结构，与固定板的配合精度为H7/m6，拆卸更换时只需拆开固定板的锁紧螺钉即可快速替换，适配不同孔径的冲切需求；卸料板采用弹性卸料结构，内置矩形截面卸料弹簧，合模时卸料板先压紧板料表面，避免冲切过程中板料发生翘曲变形，开模时弹性力将箍在凸模上的板料顺利卸下，防止带料问题影响连续作业。下模部分包含凹模、凹模固定板、下模座以及定位挡料组件，凹模采用整体式合金工具钢材质，刃口部分做了1.5mm的直壁段设计，直壁段以下做漏料斜度，冲切下的废料可直接通过斜度滑落至下模座的漏料孔，顺着压力机工作台的落料通道排出，无需人工频繁清理废料；

　　定位组件采用固定挡料销搭配侧压块的结构，板料送入时靠侧压块推至基准面，挡料销控制送料步距，操作人员无需额外划线定位，送料到位即可触发冲切，对操作工人的技能要求更低。设计过程中重点考量了安装边界的适配性，整套工装的闭合高度控制在180mm，最大开模行程预留40mm的操作空间，可适配公称压力16吨及以上的普通开式可倾压力机，上下模座的安装孔位采用通用间距设计，无需对现有压力机的工作台进行改造即可直接装夹；外形轮廓尺寸控制在200mm*150mm范围内，整体重量较轻，单人即可完成吊装、换模作业，适配多品种小批量的柔性生产场景，换模时间可控制在15分钟以内。在功能细节上，这套结构还预留了误送料检测的安装位，后续可加装接触式传感器，

　　当板料送料不到位时自动触发压力机停机信号，避免凸模冲偏导致的零件报废与模具损坏；导柱位置加装了防尘毡圈，可阻挡冲压车间内的金属粉尘进入导套摩擦面，减少导向件的磨损，日常维护时只需定期在导柱表面涂抹润滑脂即可，维护成本极低。针对冲切过程中的受力问题，上下模座均采用45号钢调质处理，受力面做了磨削加工，平面度控制在0.01mm/100mm以内，避免长期受冲击载荷发生变形；凸凹模刃口部分采用Cr12MoV材质淬火处理，硬度达到HRC58-62，冲切0.5-2mm厚度的冷轧钢板时，刃口单次修磨的使用寿命可达10万冲次以上。实际生产验证中，这套结构冲切出的孔位位置精度可达到±0.03mm，孔壁粗糙度可达Ra1.6，完全满足一般五金结构件的装配精度要求，相比传统的钻孔加工方式，加工效率可提升15倍以上，且加工质量不受操作人员技能水平波动的影响，批量生产的零件尺寸一致性远优于机加工方式。
