手动换挡操作手柄结构设计

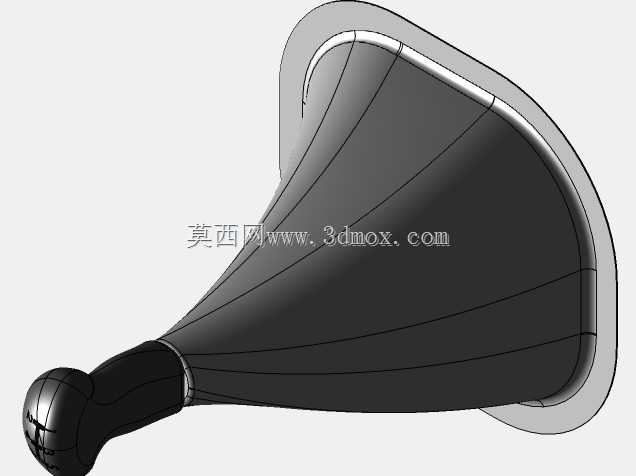

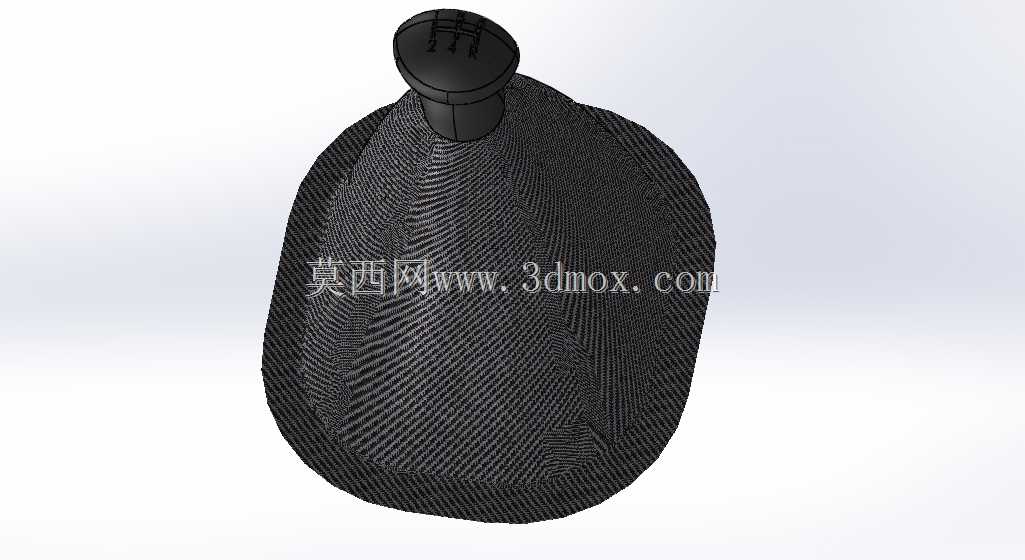

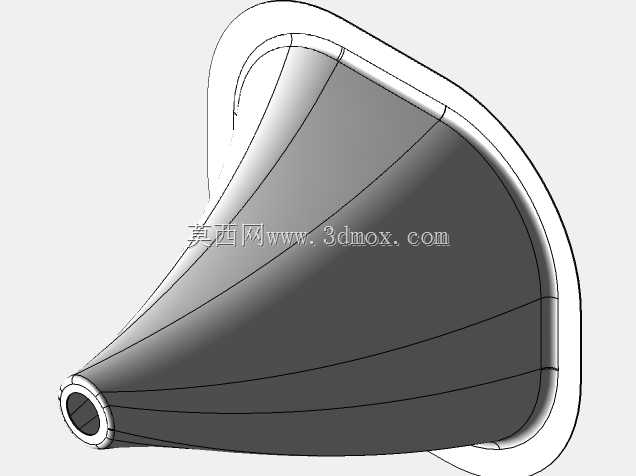

　　这款手动换挡操纵部件，主要适配乘用车辆手动变速器的挡位切换操作场景，安装在驾驶舱中央通道的换挡机构顶端，是驾驶员直接接触的操纵交互部件。日常驾驶过程中，驾驶员通过握持该部件完成不同挡位的切换动作，实现车辆动力传输路径的改变，匹配不同行驶工况下的车速与扭矩输出需求。

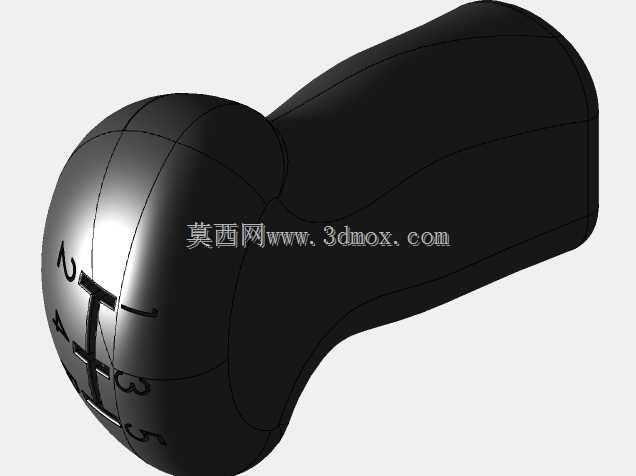

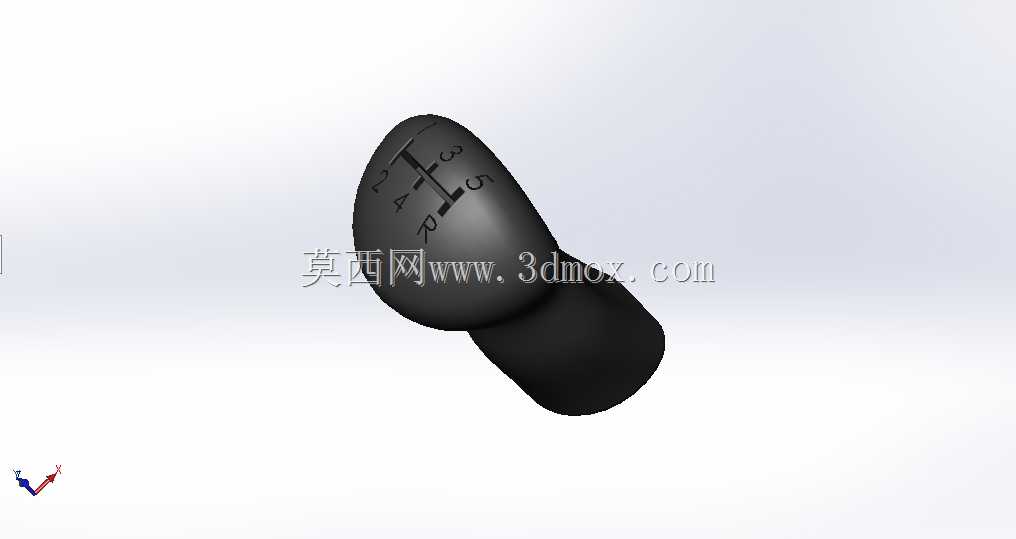

　　从功能特性来看，该部件的握持区域采用符合人体工学的曲面造型，贴合手掌自然握持的弧度，长时间操作不易产生疲劳感，表面的挡位标识采用凹陷式结构设计，避免长期摩擦导致标识磨损脱落，驾驶员无需低头查看，仅凭指尖触感就能快速识别挡位位置，降低驾驶过程中的视线偏移风险，提升行车安全性。部件下部的连接段采用等径圆柱结构，与换挡机构的连杆配合时，能够保证周向定位精度，避免换挡过程中出现手柄松旷、挡位偏移的问题，连接部位的过渡圆角经过优化，消除应力集中点，能够承受频繁换挡操作带来的交变载荷，长期使用不会出现断裂、变形等失效问题。

　　设计过程中，首先需要明确操纵力的传递路径，驾驶员施加在手柄上的横向与纵向操纵力，需要通过手柄本体均匀传递到下方的换挡连杆上，因此手柄内部的加强筋布局经过多轮拓扑优化，在保证整体重量控制在合理区间的前提下，提升结构的抗扭与抗弯强度，避免大力换挡时出现手柄形变导致的挡位吸入感下降。握持区域的曲面曲率经过多轮人机工程验证，分别适配不同手掌大小的握持姿态，无论是男性驾驶员还是女性驾驶员，都能找到舒适的握持位置，表面的哑光质感处理，避免强光环境下出现反光干扰驾驶员视线，同时提升握持时的摩擦力，手掌出汗时也不会出现打滑问题。

　　外形尺寸方面，握持段的最大直径控制在45mm左右，整体高度从安装基准面到顶端为110mm，既不会因为尺寸过大占用过多中央通道空间，也不会因为尺寸过小导致握持发力不便。安装边界上，下部连接段的直径与换挡连杆的安装孔位采用过渡配合，配合公差控制在H7/k6区间，保证装配后无径向窜动，安装端面设置有定位卡槽，与换挡连杆上的定位凸台配合，能够保证挡位标识的朝向准确，装配完成后无需额外调整标识角度。连接部位的轴向固定采用卡簧结构，装配时只需将手柄压入换挡连杆到位后，卡簧自动卡入卡槽完成固定，装配工序简单，后期维护拆卸也十分便捷，无需专用工具即可完成更换操作。

　　在实际装车验证过程中，该手柄需要通过十万次换挡操作的耐久测试，测试过程中模拟不同力度的换挡操作，验证结构的抗疲劳性能，同时在-40℃到85℃的环境温度区间内进行高低温测试，验证材料在极端温度下的性能稳定性，避免低温下材料变脆断裂、高温下材料软化变形的问题。表面的标识区域采用激光雕刻后填漆的工艺，经过耐磨测试后，标识的清晰度仍能满足使用要求，不会因为长期的手指摩擦出现标识模糊的情况。手柄整体的重心控制在靠近安装基准面的位置，换挡过程中不会因为重心过高导致操纵手感发飘，提升换挡操作的吸入感与挡位清晰度，让驾驶员能够清晰感知每个挡位的到位反馈，减少换挡过程中的打齿风险。
