汽车发动机防护引擎盖结构设计

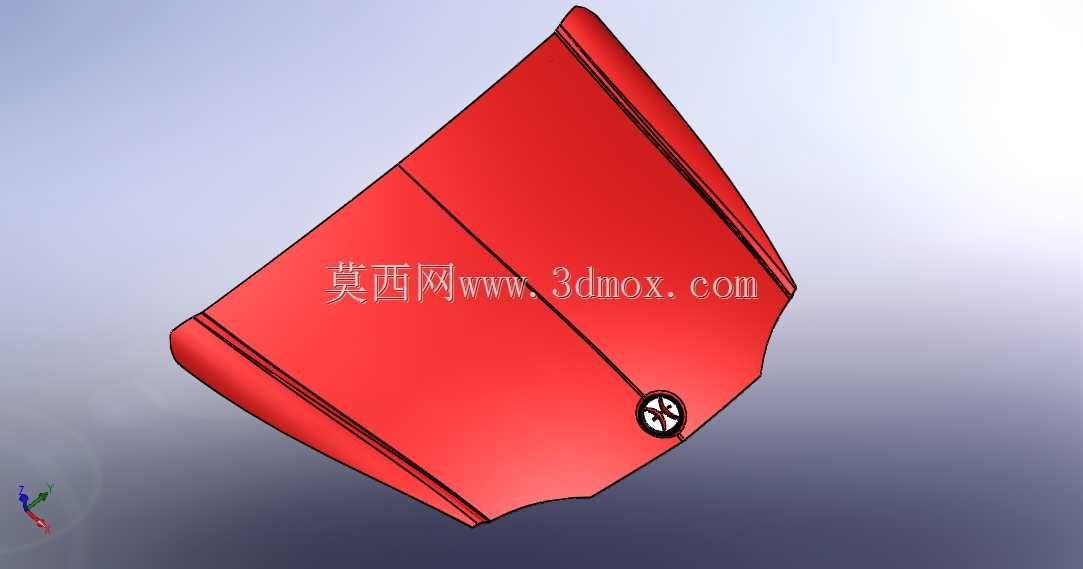

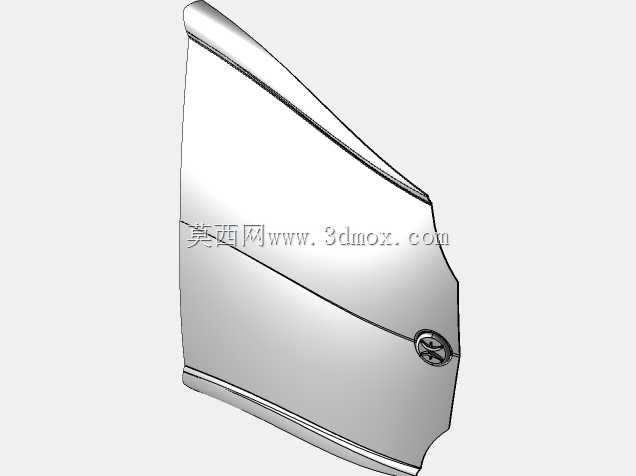

　　在整车结构设计环节，引擎盖作为车头核心覆盖件，需要同时兼顾防护性能、空气动力学表现与装配适配性，日常使用场景中，它首先承担隔绝发动机舱运转噪音、阻挡行驶中飞溅的泥水砂石侵入舱内的作用，同时在车辆发生正面碰撞时，可通过预设的溃缩变形路径吸收部分冲击能量，降低碰撞对舱内核心部件以及舱外行人的伤害程度。这款引擎盖采用可折叠式的覆盖结构设计，整体曲面完全贴合乘用车车头的安装边界，建模过程中优先匹配前翼子板、前格栅、前风挡下沿的装配公差带，边缘预留的安装点位与车身铰链、锁扣位置完全对齐，不需要额外做结构修改就能适配同平台多款车型的装配需求。从结构设计思路来看，整体采用变厚度的曲面过渡设计，中部做了两道内凹的加强筋造型，

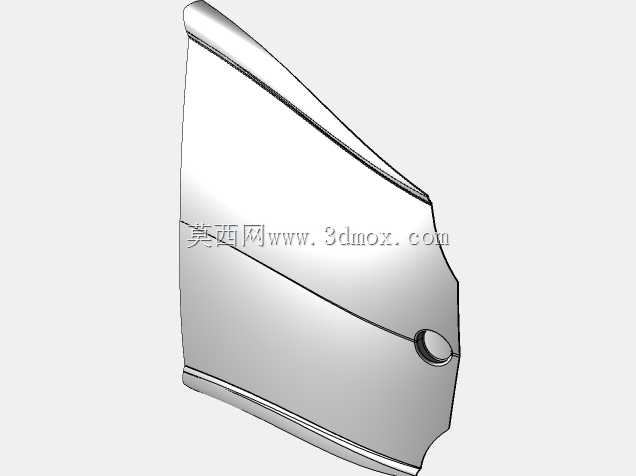

　　既可以在不额外增加板材厚度的前提下提升整体结构刚度，避免车辆高速行驶时盖板产生共振异响，同时顺着车身流线延伸的筋线也能优化车头部位的气流走向，降低行驶过程中的风阻系数，减少气流直接冲击风挡产生的风噪。盖板靠近车头锁的位置预留了品牌标识的安装沉台，沉台深度与标识安装厚度完全匹配，装配后不会出现凸起或者凹陷的阶差，保证外观面的平整度。盖板的两侧边缘做了内翻边处理，翻边角度与翼子板的安装间隙控制在均匀的3.5mm，既保证装配后外观缝隙均匀美观，也能避免行驶过程中边缘与周边部件产生运动干涉。在实际功能设计上，这款引擎盖的内侧预留了隔音棉安装卡扣位、缓冲胶墩安装孔，以及引擎盖撑杆的固定点位，完全覆盖量产车型的实际装配需求，

　　不需要后期二次打孔修改结构。曲面建模过程中严格按照A级曲面的标准做连续性检查，保证外观面的曲率过渡顺滑，没有突兀的折角或者凹凸，后续做冲压工艺拆分的时候，可以直接基于现有曲面做工艺补充，减少模具设计阶段的曲面修改工作量。安装边界的校核环节，已经提前考虑了发动机舱内部件的最大运动包络，盖板闭合后与发动机上部、空滤壳体、冷却管路等部件之间预留了足够的安全间隙，即使车辆在颠簸路面行驶产生悬架跳动，也不会出现盖板与舱内部件磕碰的问题。同时盖板的铰链安装位做了局部加厚的结构处理，匹配铰链的安装面平面度控制在0.2mm以内，保证开合过程中铰链运转顺畅，不会出现卡滞或者异响。锁扣安装位置做了加强结构设计，能够承受反复开合的冲击载荷，

　　长期使用也不会出现锁扣位置变形导致的闭合不严问题。针对日常使用的场景，盖板的曲面造型还考虑了雨水导流的路径，雨水落在盖板上会顺着筋线两侧导向翼子板边缘的排水槽，不会直接流向进气格栅或者风挡底部的排水孔，避免排水压力过大造成的积水渗入舱内。整体结构在保证刚度满足要求的前提下，尽可能做了轻量化的结构优化，相比同尺寸的传统平板式引擎盖，在不降低防护性能的基础上减少了不必要的材料冗余，有助于降低车头部分的整体重量，帮助优化车辆的前后轴荷分配。
