九缸星型径向航空活塞发动机结构

　　这类星型径向活塞发动机最早广泛应用于轻型通航飞机、早期螺旋桨战斗机与小型农用作业飞行器，部分改装场景下也会作为复古动力装置适配自制超轻型飞机、小型气垫船或是大尺寸航模的动力核心，相比直列、V型活塞动力，其径向排布的缸体结构在迎风面散热效率上具备天然优势，不需要布置复杂的液冷管路与散热系统，整体结构冗余度更高，单缸出现故障时剩余缸体仍能维持基础动力输出，适配低空低速、对动力可靠性要求严苛的作业场景。

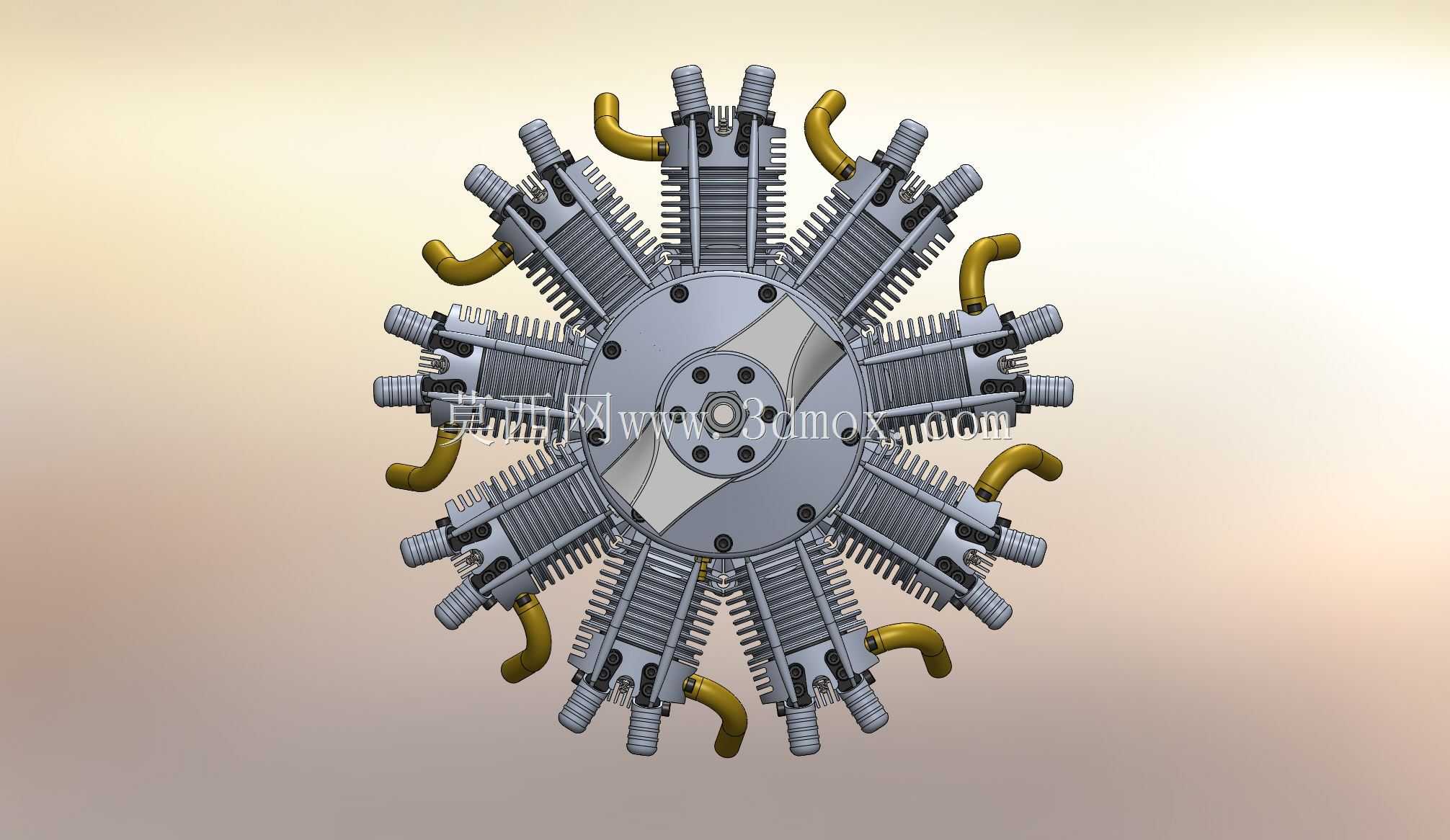

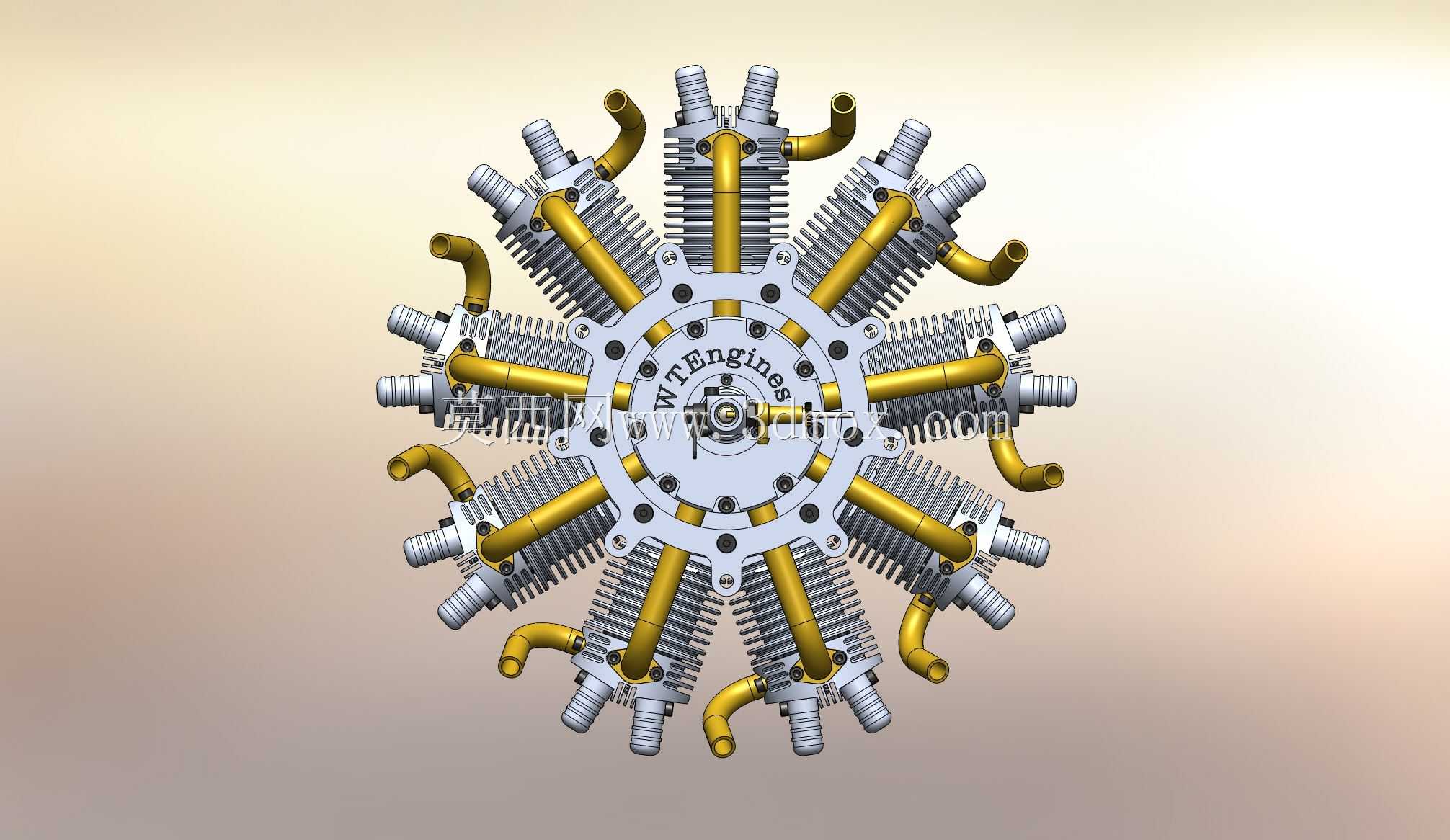

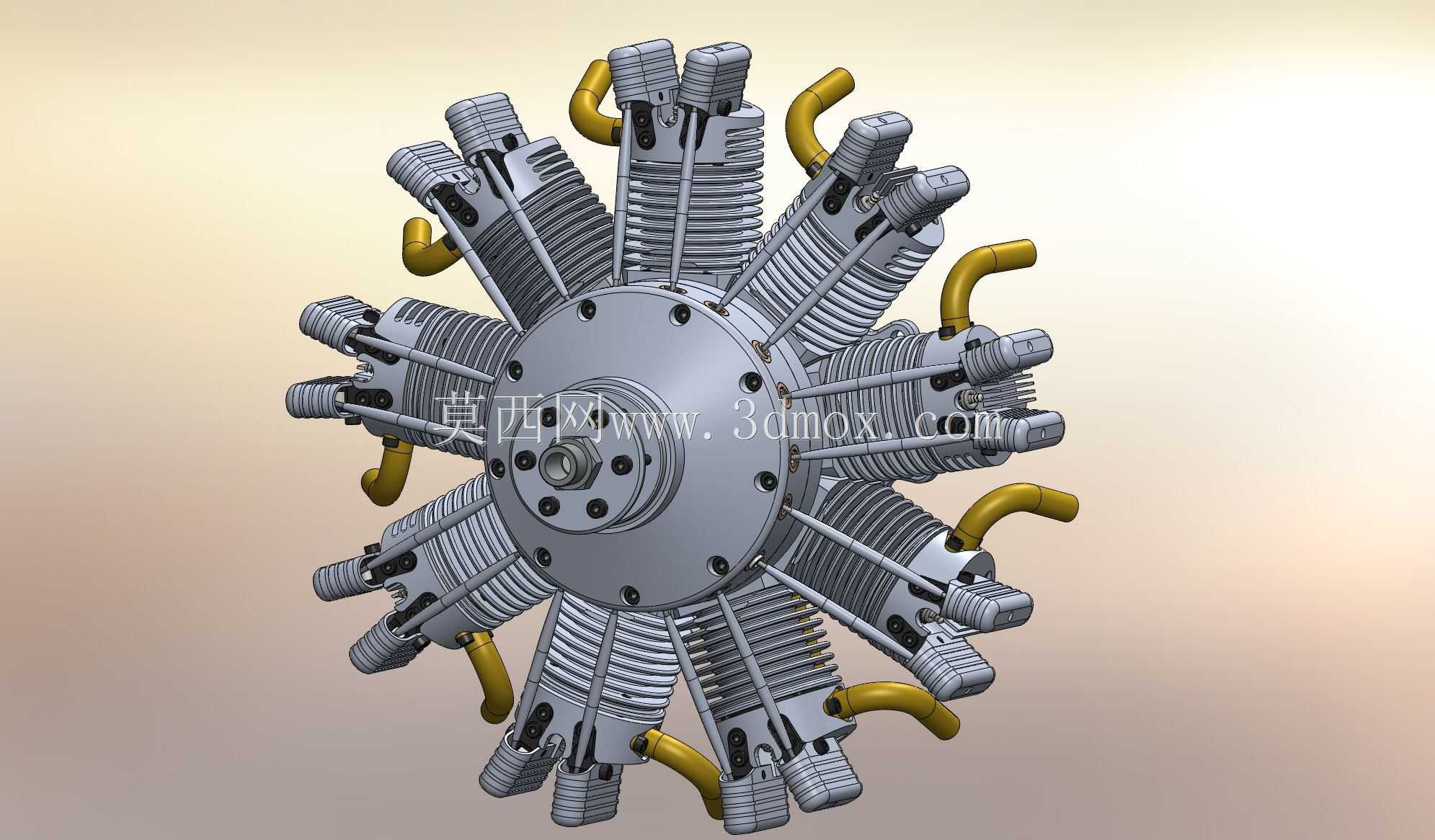

　　从结构设计逻辑来看，该动力单元采用九缸径向均布布局，所有缸体围绕中心曲轴箱呈放射状排布，相邻缸体夹角保持一致，保证曲轴运转时各缸做功行程均匀错开，大幅降低动力输出的脉动冲击，中心曲轴采用单曲柄结构，配合每个缸体的连杆与中心主连杆铰接，不需要复杂的多曲拐结构，整体曲轴加工难度远低于同排量多缸直列发动机，曲轴箱采用分体式设计，前后端盖通过螺栓与中心箱体连接，预留有主轴承安装位与油封槽，保证高速运转时的润滑油密封性能。

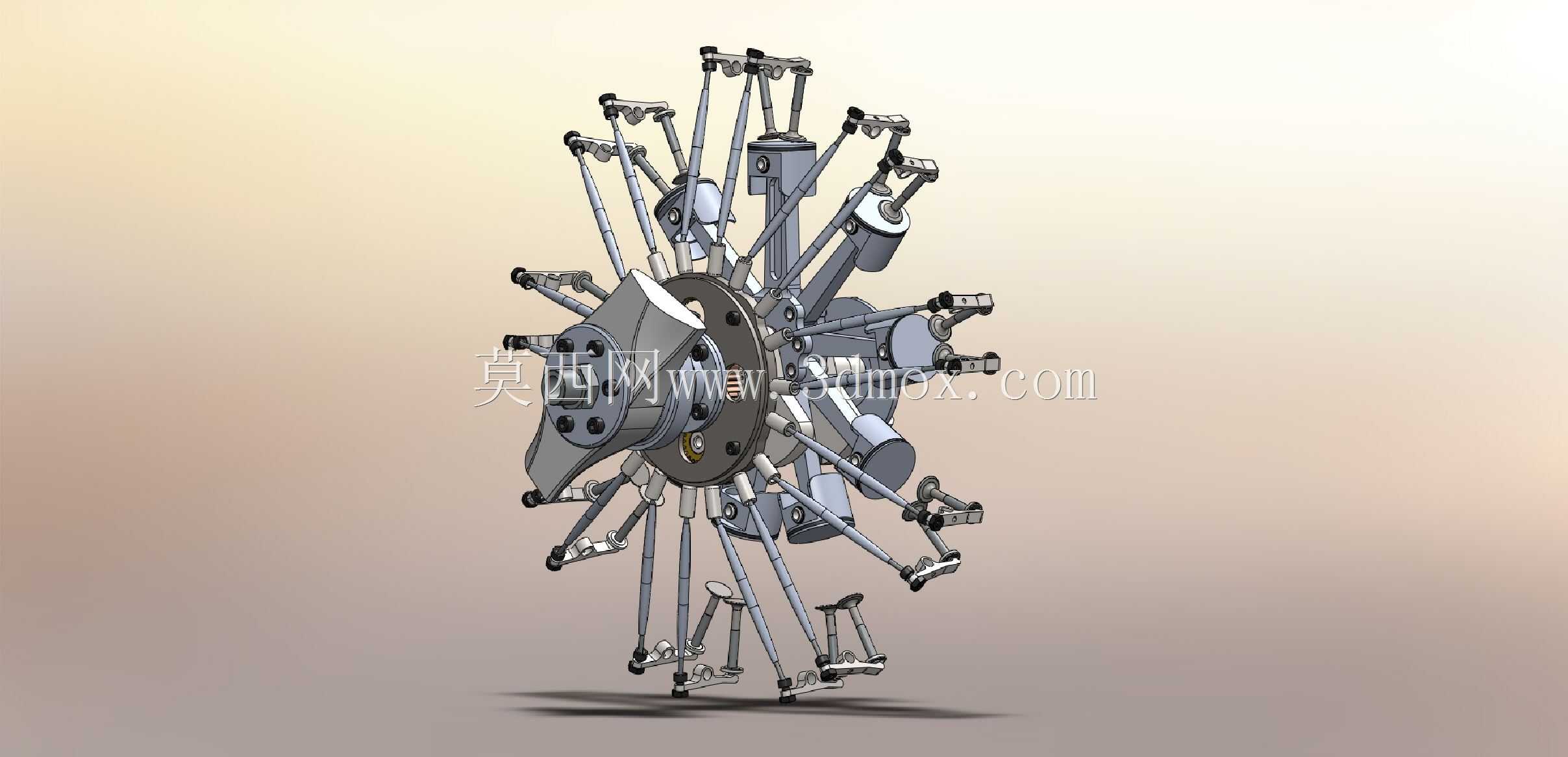

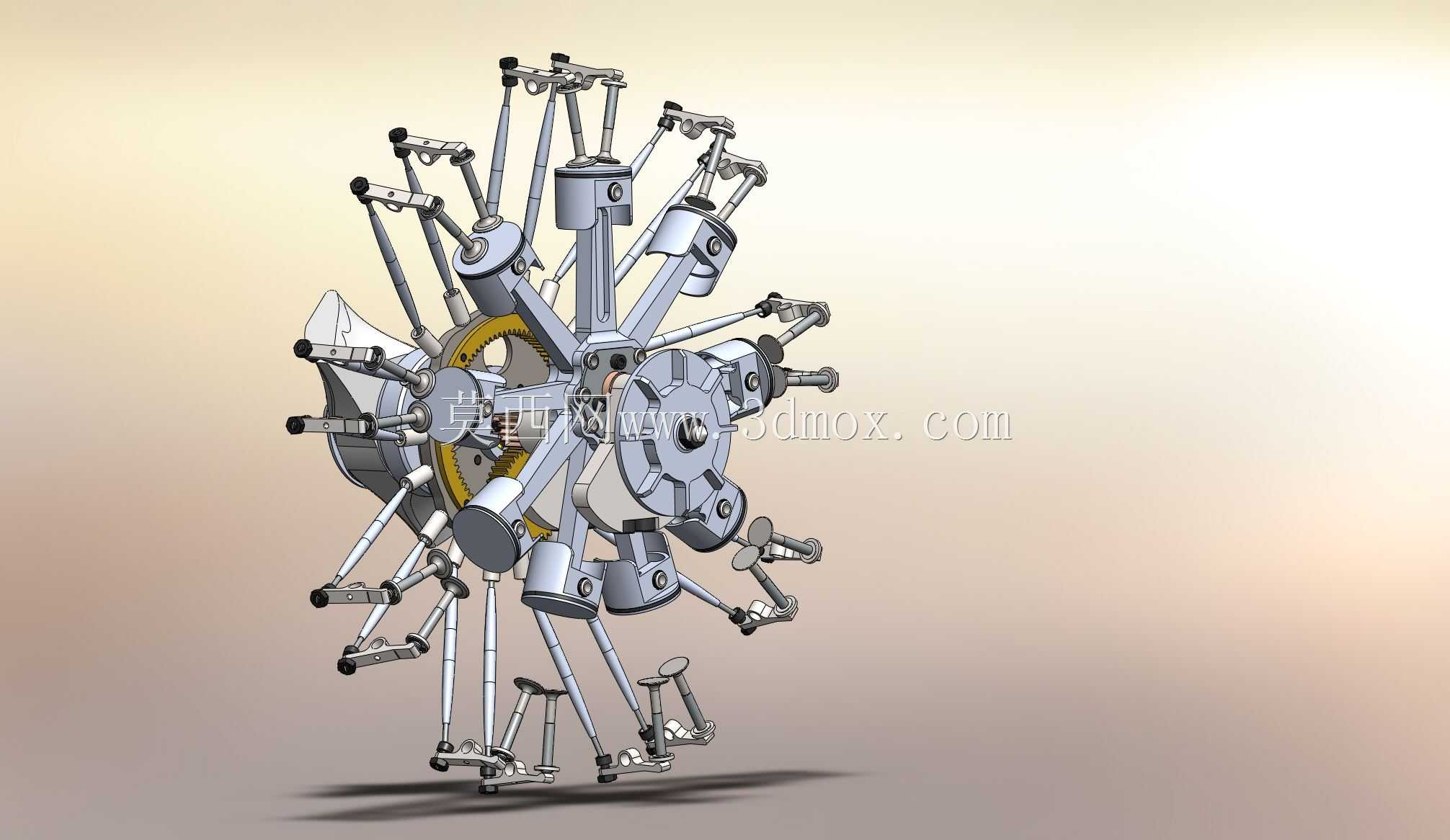

　　每个缸体单元独立集成散热鳍片、进排气道、火花塞安装位与活塞连杆组件，散热鳍片沿缸体外周轴向排布，鳍片厚度与间距经过匹配计算，保证飞行过程中迎面气流能够快速带走缸体燃烧产生的热量，避免高负荷运转时出现热衰；进排气弯管从缸体侧部引出，呈弯曲状朝向缸体外侧排布，避免相邻缸体的管路出现干涉，同时预留有化油器或是电喷喷油器的安装接口，可根据不同的动力调校需求匹配不同的供油方案。活塞采用铝合金材质，搭配两道气环与一道油环，保证缸内压缩压力的同时刮除缸壁多余润滑油，连杆采用分体式大头结构，与中心主连杆的铰接销做了渗碳硬化处理，承受交变做功载荷时具备足够的疲劳强度。

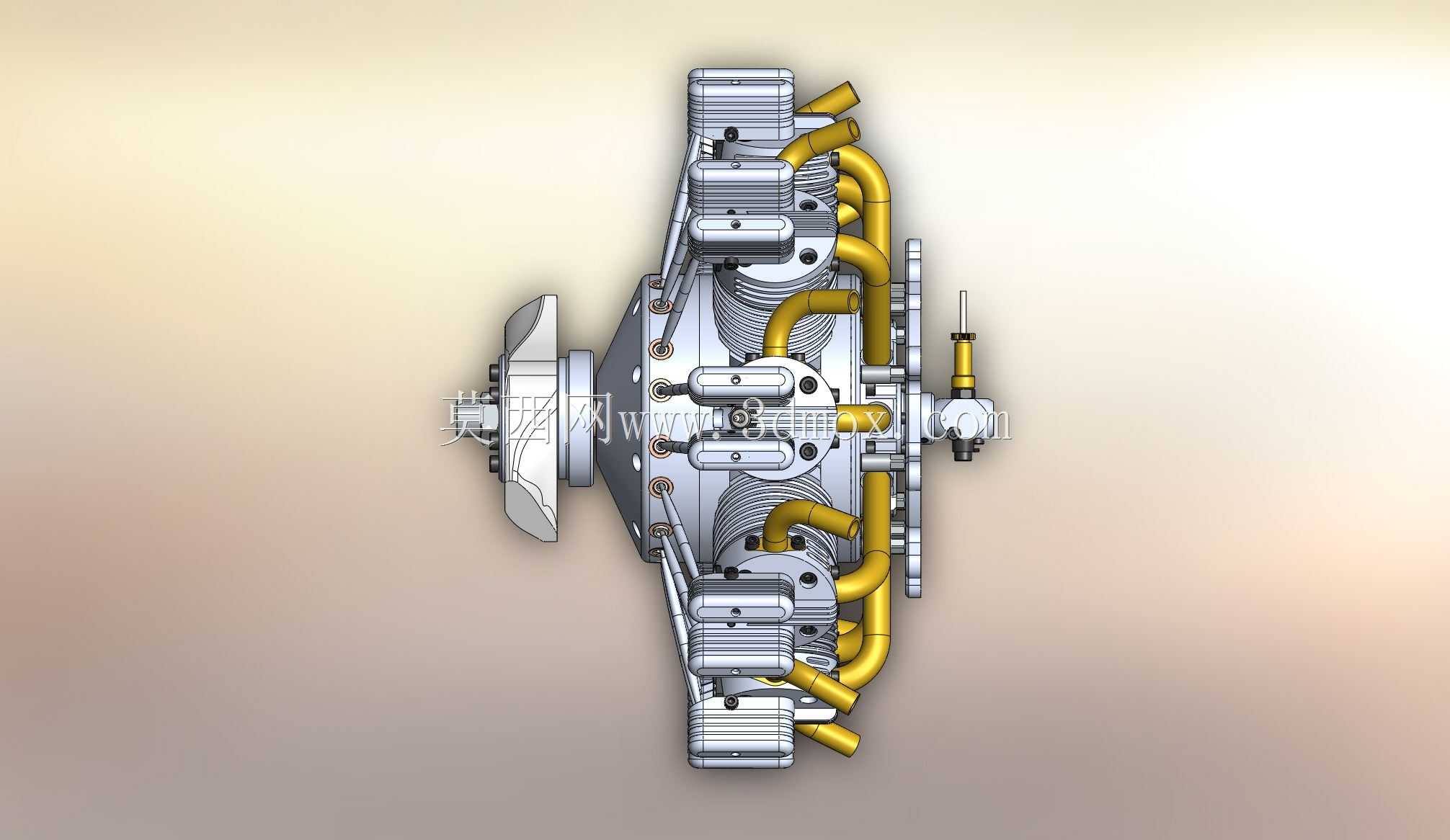

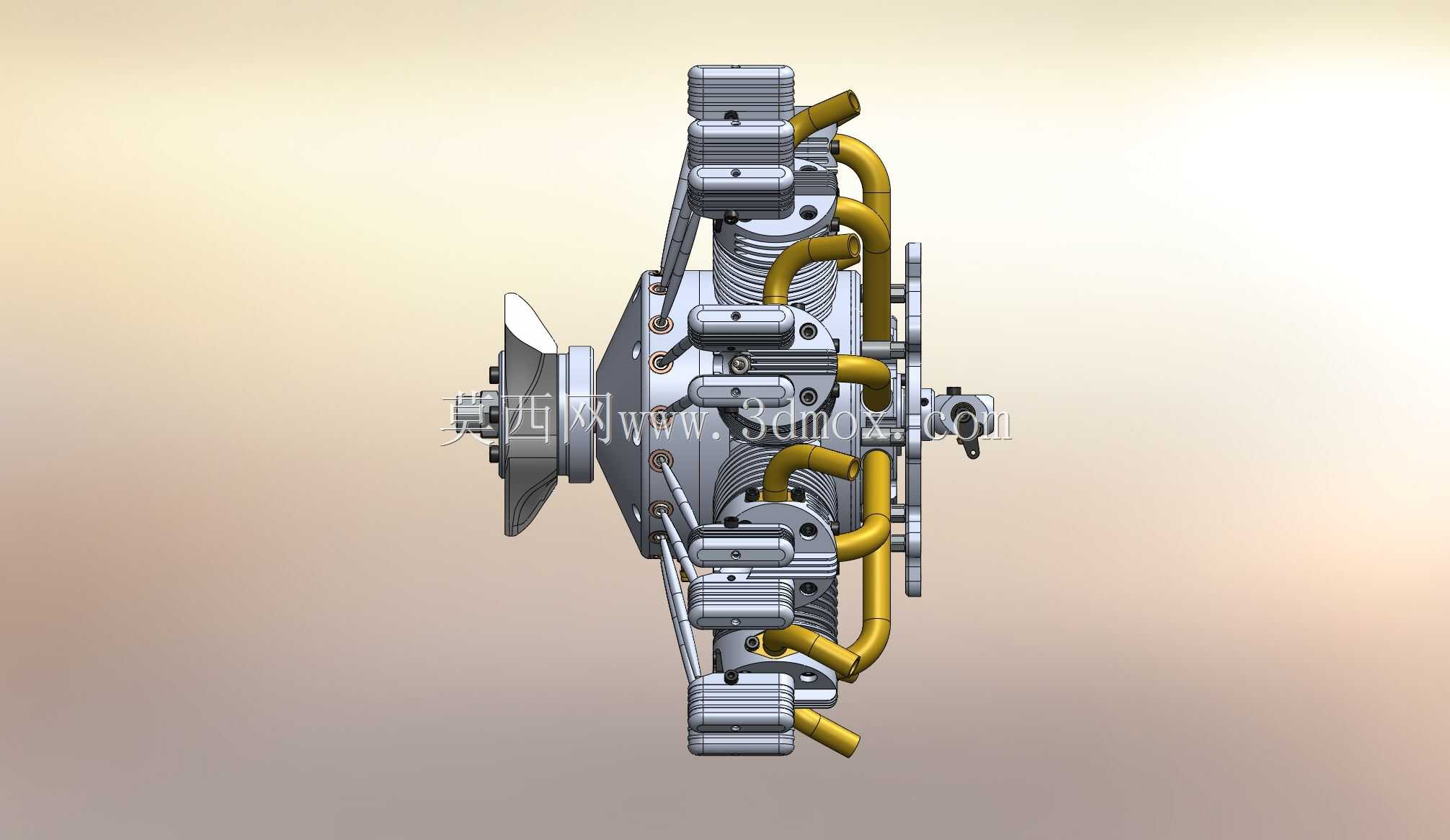

　　安装边界方面，该动力单元的中心曲轴箱前端预留有螺旋桨安装法兰，法兰面加工有定位止口与螺栓孔，可直接匹配定距螺旋桨或是恒速螺旋桨的安装座，后端预留有附件机匣安装位，可集成磁电机、润滑油泵、燃油泵等附属附件，整体径向尺寸控制在适配轻型飞机机头整流罩的范围内，不需要对机身前端结构做大幅修改即可完成换装；安装支点分布在曲轴箱后侧的安装耳上，采用三点式减震安装结构，可过滤发动机运转时产生的高频振动，避免振动传递到机身结构影响机载设备的正常工作。

　　在实际使用场景中，这类径向发动机的维护便利性优于同功率级的液冷发动机，地勤人员不需要拆解复杂的液冷管路即可直接对每个缸体的火花塞、进气管路进行检查维护，单缸出现磨损故障时可单独更换缸体组件，不需要将整台发动机完全拆解，大幅降低外场维护的时间成本；润滑系统采用干油底壳设计，适配飞行器大姿态飞行时的润滑需求，在俯冲、大坡度转弯等极端姿态下仍能保证各运动部件的润滑油供给，避免出现润滑失效导致的部件烧蚀。

　　建模过程中对每个部件的配合公差做了还原，缸体与曲轴箱的配合止口、活塞与缸壁的配合间隙、连杆铰接处的间隙都按照实际工程公差设置，可直接用于动力结构教学、改装方案的干涉检查或是装配工艺的模拟验证，所有管路与散热鳍片的细节都做了等比例还原，能够直观呈现径向发动机的动力传递路径与做功逻辑，帮助结构设计人员快速理解这类特殊布局动力单元的设计特点。
