带蒸汽管道的方形储料筒仓结构设计

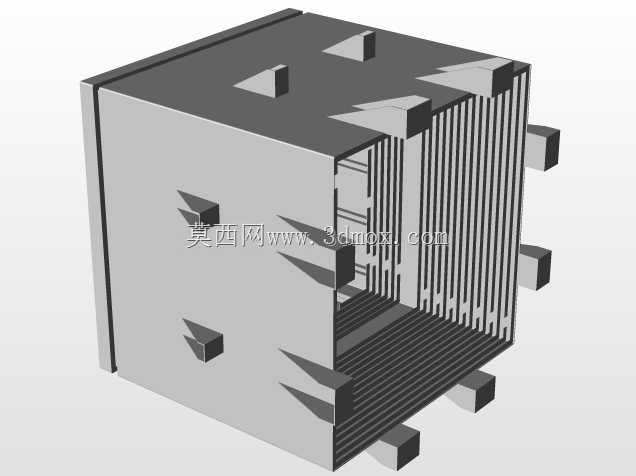

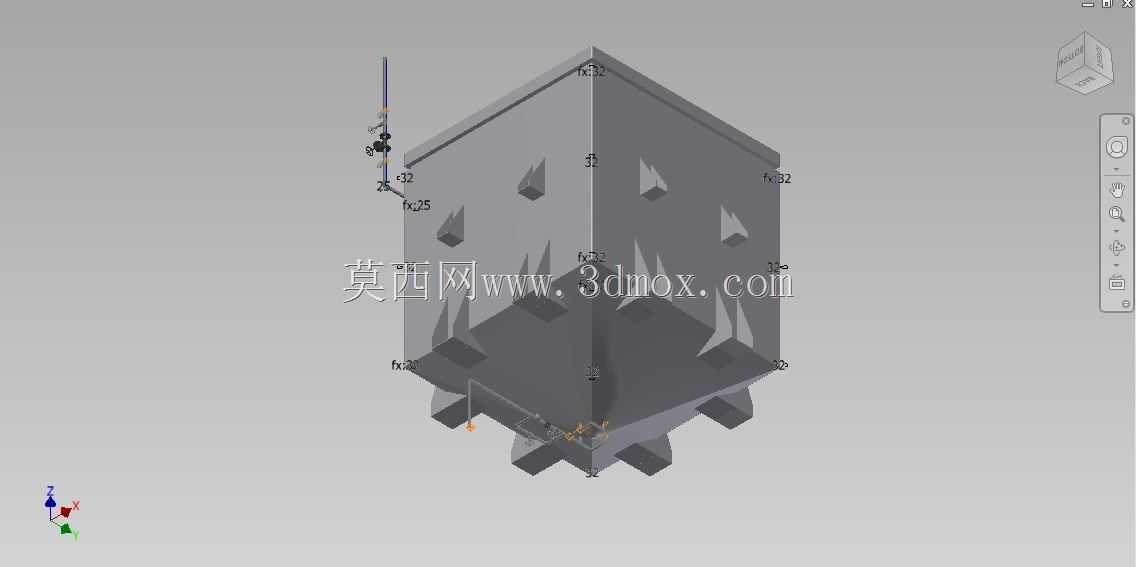

　　在散料仓储与物料预处理环节，方形筒仓搭配内部蒸汽管道的结构设计，常应用于粮食加工、化工粉体存储、建材原料暂存等需要控温防板结的作业场景，这类结构区别于常规无伴热的储料仓，核心解决高湿、易结块物料在存储过程中因温度变化出现的架桥、堵料、内壁粘附等实际生产痛点。从实际使用逻辑来看，筒仓主体承担物料暂存的核心功能，方形结构的优势在于场地利用率更高，多仓并排布置时不存在圆形仓的边角间隙浪费，尤其适合厂房内部规整布局的仓储工段，仓壁外侧设置的加强筋结构沿竖向均匀排布，能够抵消散料堆积产生的侧向静压力，避免仓壁在长期满料负载下出现鼓胀变形，底部的锥形出料导料结构沿仓底四周对称布置，将物料的垂直下落力分解为沿导料斜面的滑移动力，

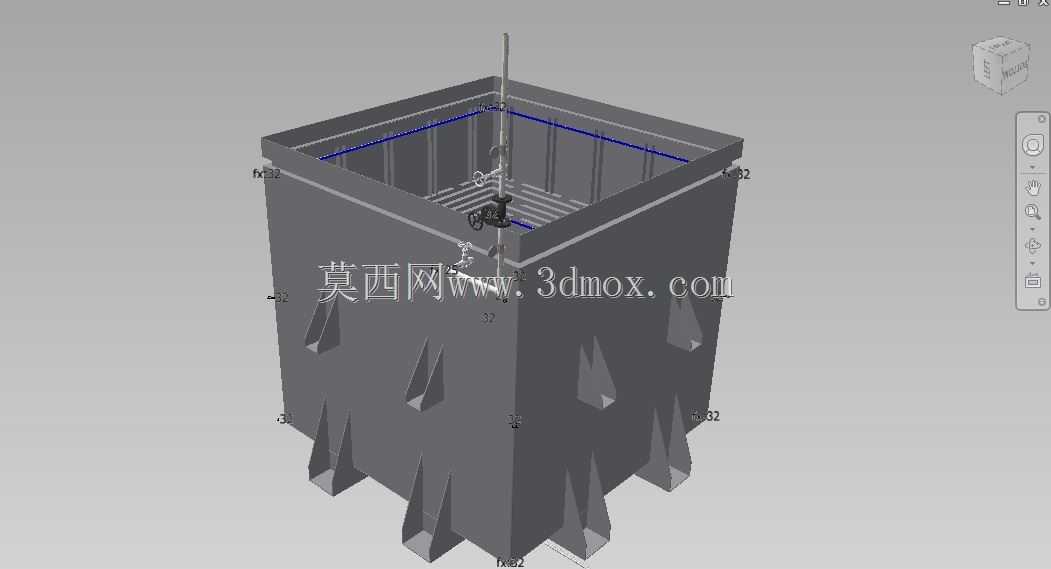

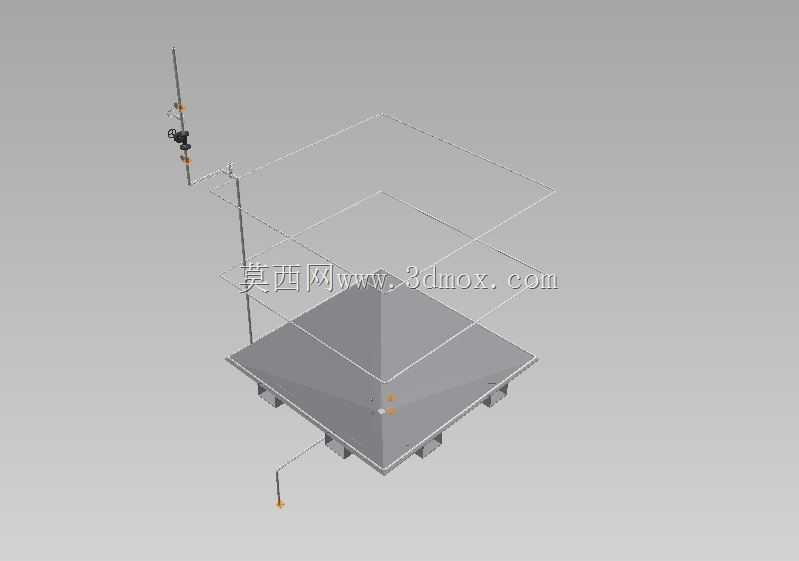

　　减少出料口位置的物料卡滞概率。内部敷设的蒸汽管道并非简单的管路排布，设计阶段需要结合物料的安息角、堆积密度调整管道的架设高度与走向，主管道沿仓体顶部中心垂直伸入仓内，分支管路沿仓壁内侧水平环向布置，管道与仓壁之间预留足够的物料流动间隙，避免管路阻挡物料下落路径，同时蒸汽通过管壁与仓内物料、仓内空气进行热交换，将仓内温度维持在物料不易吸潮板结的区间，对于冬季低温环境下的物料存储，伴热管道还能避免物料冻块堵塞出料口。从安装边界来看，这类方形筒仓的顶部需要预留蒸汽管道的接入法兰位置、进料口位置以及排气泄压口，仓体底部的支撑结构需要匹配厂房地面的预埋地脚点位，整体安装时需要保证仓体垂直度偏差控制在允许范围内，避免因仓体倾斜导致物料偏载，

　　加剧局部仓壁的磨损与受力不均。设计过程中需要同步核算仓壁的受力载荷，不同高度位置的加强筋间距根据物料侧压力的变化梯度调整，越靠近仓底位置物料侧压力越大，加强筋的排布密度相应提升，蒸汽管道的固定支架采用可拆卸结构，方便后期检修时对管路进行更换或清理，管道与仓壁的贯穿位置做密封处理，避免仓内粉尘外泄同时防止外部冷凝水渗入仓内。在实际工况运行中，蒸汽管路的供汽压力需要匹配管路的承压等级，避免压力过高导致管路焊缝开裂，供汽过程中产生的冷凝水通过管路最低点的疏水阀及时排出，防止冷凝水积聚影响换热效率，甚至渗入物料中导致物料含水率超标。仓体内部的管路排布还需要避开进料时的物料冲击区域，顶部进料口落下的物料直接冲击区域不设置水平管路，

　　避免长期物料冲刷导致管壁磨损泄漏，所有管路的转角位置做圆弧过渡，减少物料在管路表面的堆积挂壁。方形仓的棱角位置做圆弧倒角处理，避免物料在直角区域长期堆积形成死料区，死料区的物料长期不流动容易出现变质、板结，影响后续出料的物料均匀性。出料口的尺寸设计结合物料的最大粒径确定，保证出料顺畅的同时匹配下游输送设备的进料口径，蒸汽管道的换热面积根据仓体容积、物料的比热容、当地最低环境温度综合计算，确保极端低温环境下仓内温度仍能满足物料存储要求。仓体顶部设置的检修口位置靠近蒸汽管道的主接入端，方便检修人员进入仓内对管路进行检查维护，检修口的密封结构采用快开式压条，保证日常关闭时的密封性能，避免雨水、杂物进入仓内。整体结构的焊接要求按照常压容器的相关规范执行，仓壁焊缝做煤油渗透试验，确保无渗漏问题，蒸汽管道的焊缝做压力试验，试验压力为工作压力的1.5倍，保压过程无压降才算合格。这类结构在实际投产使用中，相比普通无伴热的筒仓，能够大幅降低堵料清理的人工成本，减少因物料板结导致的生产中断，尤其适合处理含水率略高、对温度敏感的散状物料，在粮油加工企业的原料暂存工段、化工企业的粉体原料仓储环节都有广泛的适配性，设计阶段需要结合具体存储物料的特性调整管路间距、换热功率以及仓壁的加强结构参数，不能直接套用通用图纸，避免出现换热不足或者结构强度不够的问题。
