野外作业用格构式瞭望值守塔架结构

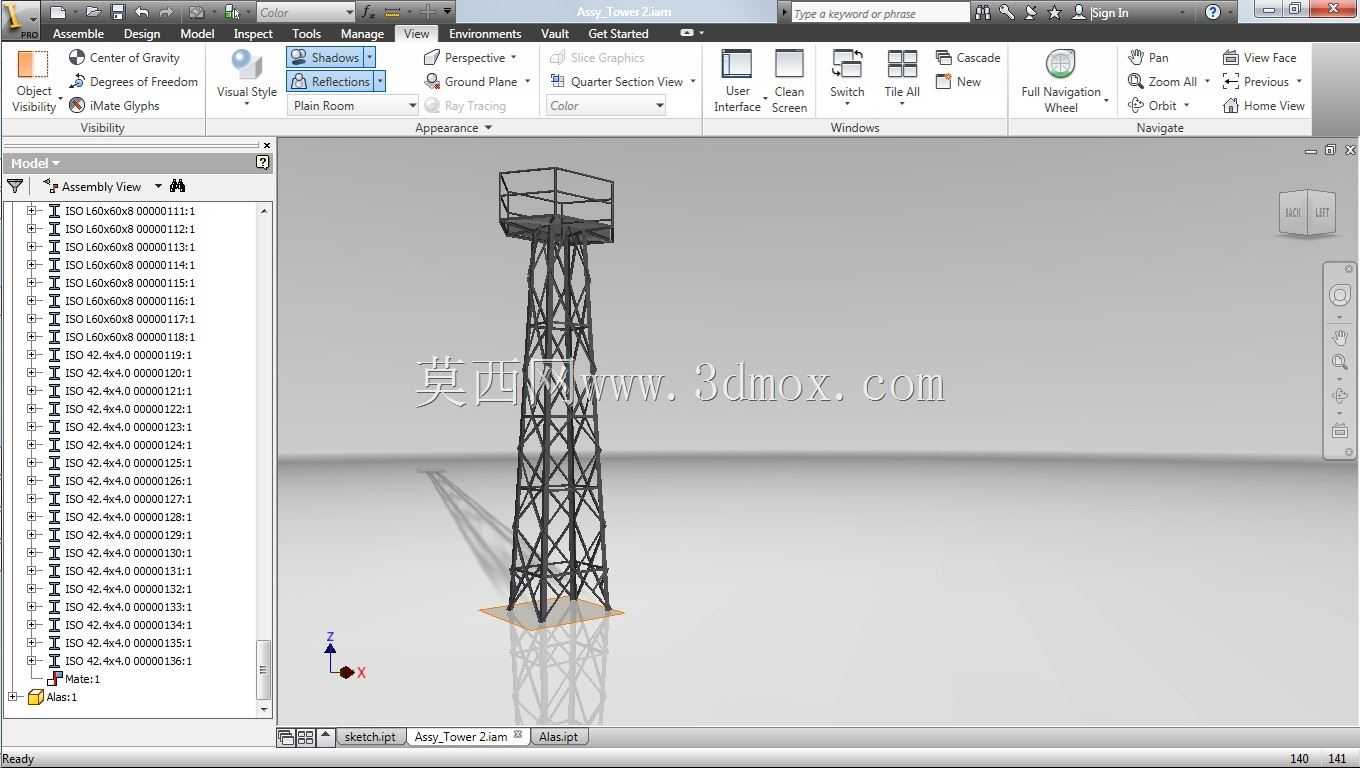

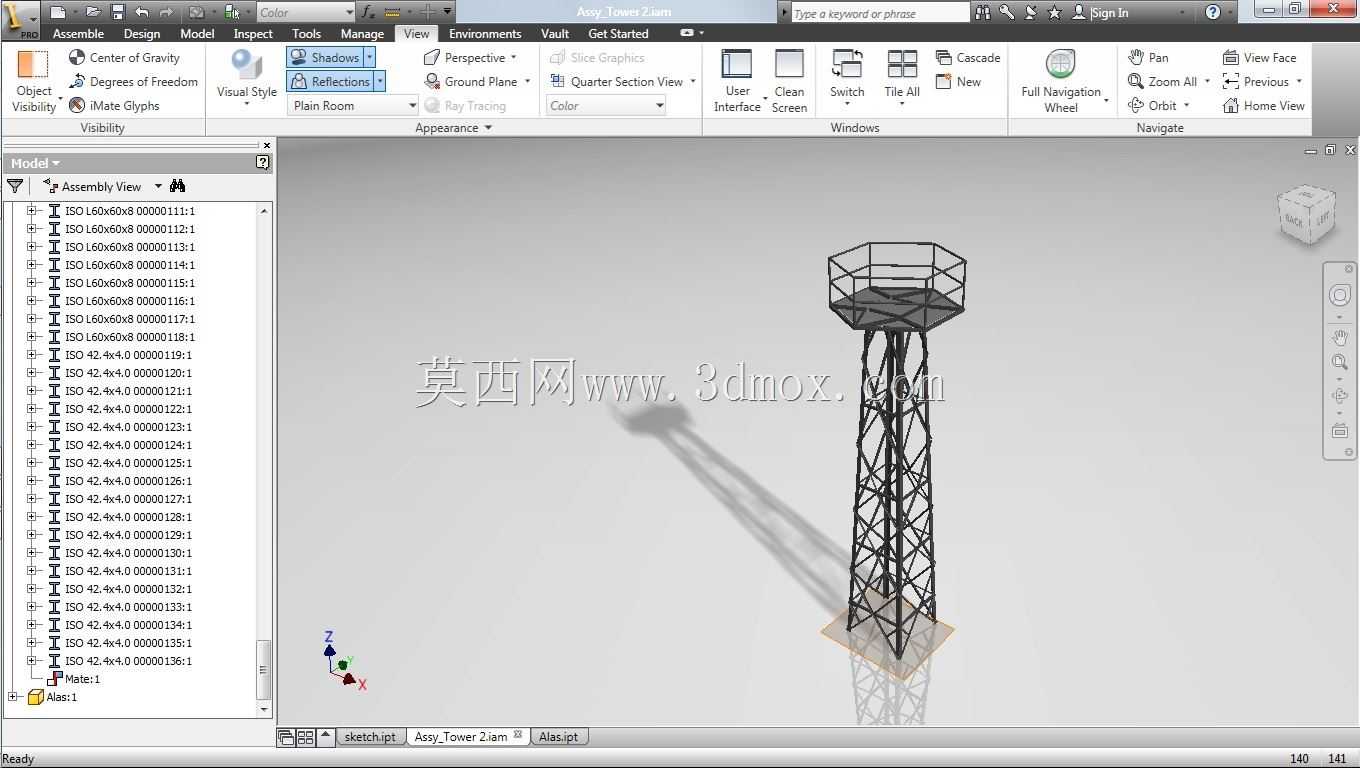

　　这类格构式塔架多部署在林区防火值守、矿区作业监控、工地全域瞭望、野外临时通讯补点这类场景，核心作用是给值守人员、监控设备、信号收发装置提供稳定的高位架设载体，相比实体混凝土塔，它的自重更轻，运输散件可以通过小型货运车辆甚至人力转运到交通不便的山地区域，现场拼装不需要大型起重设备配合，适配无硬化铺装的野外安装环境。从结构逻辑来看，它采用的是空间桁架受力体系，也就是常说的四立柱格构构型，所有竖向主弦杆承担整体倾覆弯矩与竖向荷载，横向、斜向的腹杆通过节点连接把水平风荷载、设备动荷载分解传递到每根主弦杆上，相比单立柱塔架，它的抗侧移刚度更均匀，在强风区域不会出现单方向刚度不足导致的涡振问题，顶部的作业平台四周设置了全高防护围栏，

　　平台尺寸刚好容纳1-2名值守人员同时作业，也可以预留监控云台、小型信号天线的安装孔位，不需要额外在现场焊接支架。设计阶段首先要确定安装点位的最大风速、场地冻土深度、顶部搭载设备的总重量，先反算主弦杆的截面规格，腹杆的排布要避开人员上下爬梯的通行空间，爬梯直接固定在其中一侧的格构面上，每间隔一段高度设置休息平台，避免人员长距离攀爬出现体力不支的情况。塔架底部的连接支座采用预埋地脚螺栓的形式，安装边界要保证四个支座点的水平高差控制在允许范围内，基础可以根据场地条件选择现浇混凝土独立基础或者预制配重块基础，在松软土质区域可以适当加大基础底面积降低对地压强，避免长期使用后出现不均匀沉降。整个塔架的所有杆件连接都采用螺栓节点，

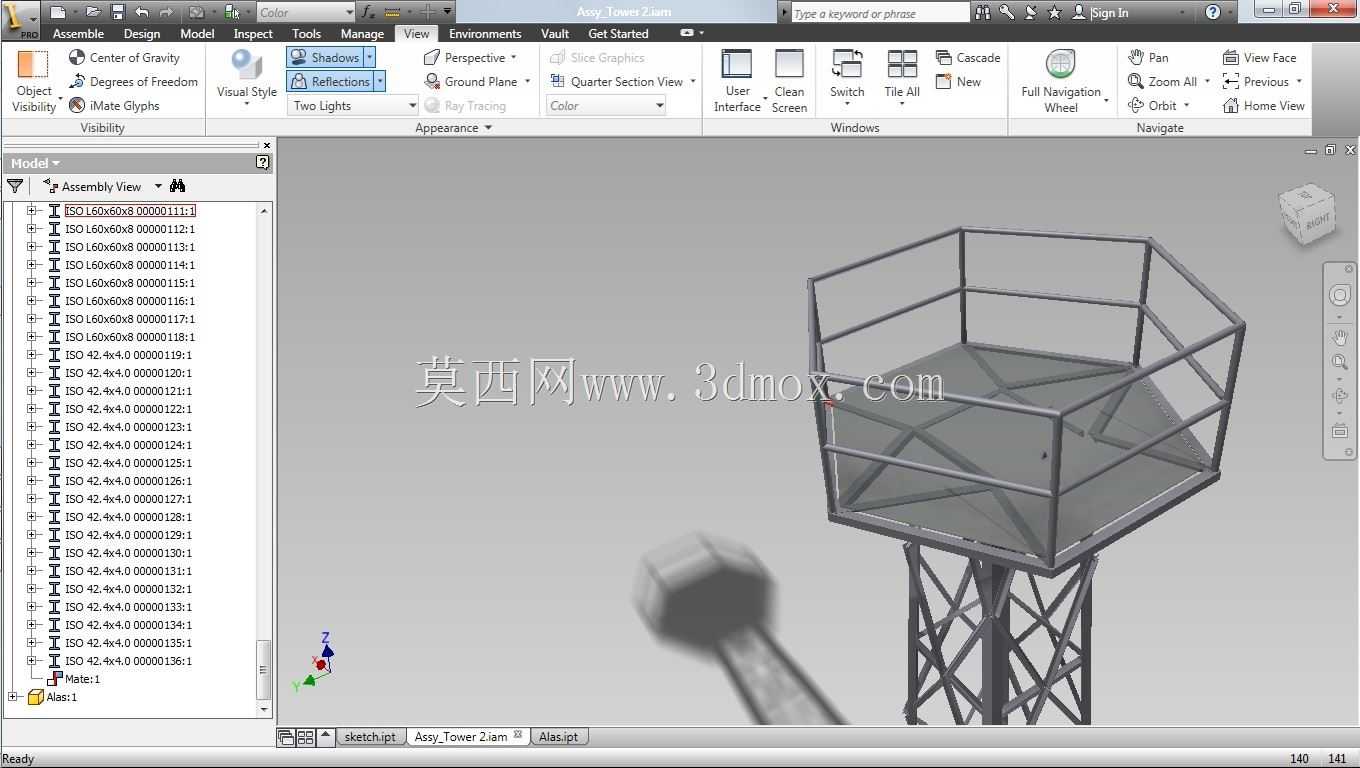

　　没有现场焊接工序，所有构件出厂前都做了防腐镀锌处理，在野外高湿度、多盐雾的环境下也能保证足够的使用年限，日常维护只需要定期检查节点螺栓的预紧力，不需要做大面积的防腐补涂作业。顶部平台的临边防护高度符合高空作业的安全规范，围栏的横杆间距能防止人员失足或者小型工具坠落，平台地板采用防滑花纹钢板，即使在雨雪天气也能保证值守人员的作业安全。在实际选型过程中，这类塔架可以根据需要的瞭望高度调整节段数量，每段标准节的长度统一，运输时可以叠放打包，现场拼装时从底部节段开始逐段向上拼接，不需要搭设额外的脚手架，安装效率比传统焊接塔架提升数倍，而且后期如果需要移位，可以全部拆解后转运到新点位重新组装，构件不会因为拆解出现损坏，重复利用率很高。

　　从受力特性来说，这种空间格构结构的风阻系数远低于实体筒式塔架，在相同高度、相同顶部荷载的情况下，它的基础受力更小，对应的基础施工成本也更低，特别适合在偏远林区、山地矿区这类大型设备难以进入的区域使用，既可以作为防火瞭望的固定值守点，也可以作为临时施工场地的监控架设塔，还能搭载小型气象监测设备做野外气象数据采集，适配的场景非常灵活。
