化工生产区管道与罐体冲洗管路布局设计

　　这套管路布局主要面向精细化工、食品加工等存在间歇式生产需求的厂区，解决多台套立式罐体、锥底沉降设备在批次切换、定期检修阶段的内部残留介质冲洗需求，避免不同批次物料交叉污染，也能减少人工进入受限空间清罐的作业风险。实际厂区应用中，这类冲洗管路往往和生产物料输送管路并行排布，通过独立的阀组切换实现生产、冲洗两种工况的快速转换，不需要额外拆装临时管线，能大幅缩短批次间的停机准备时间。

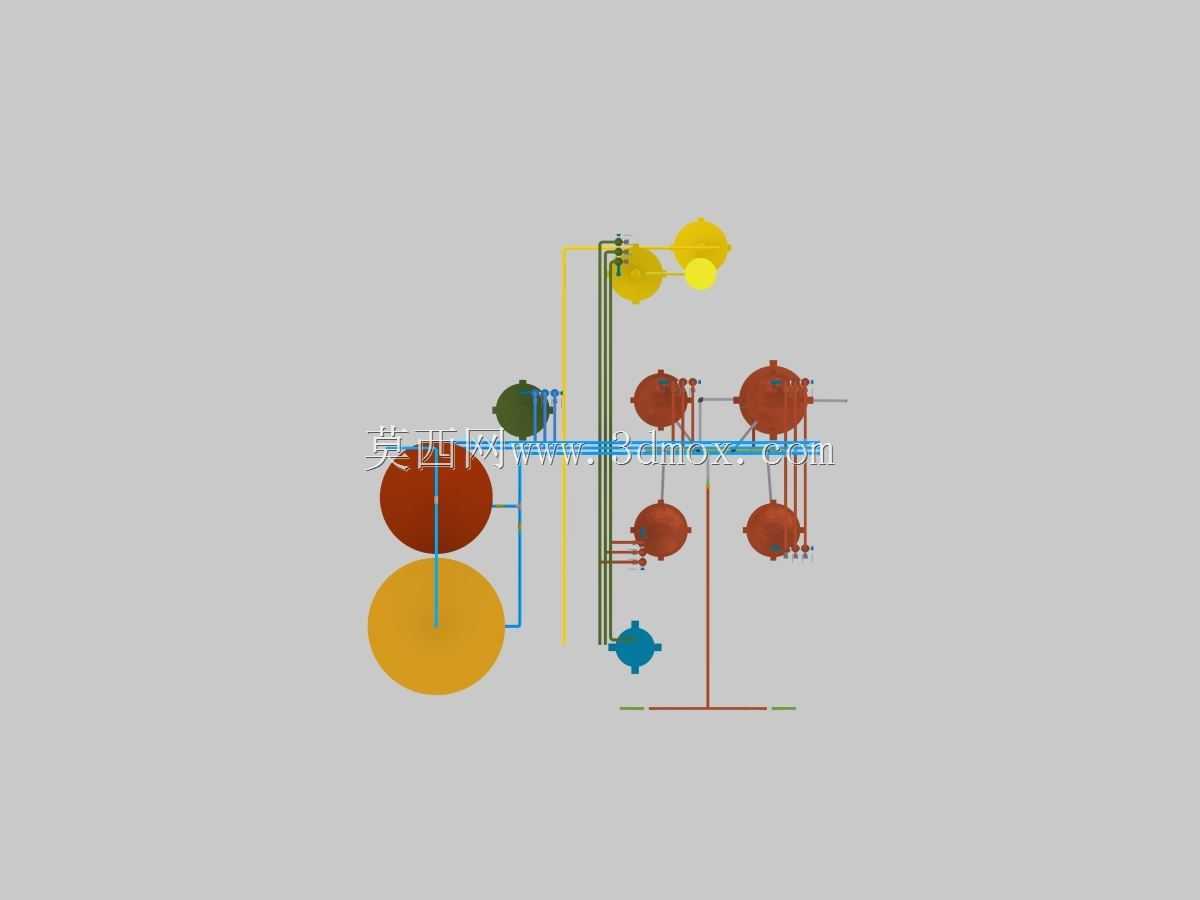

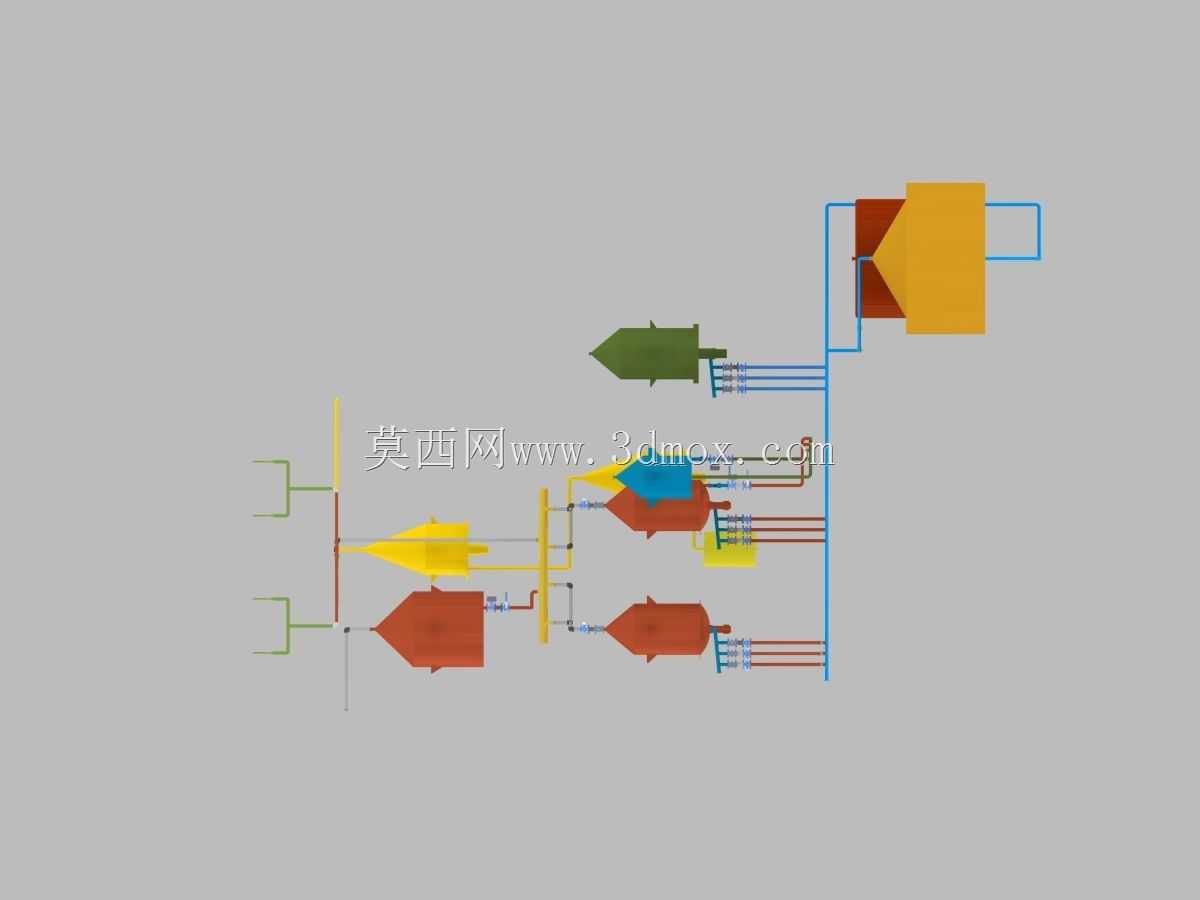

　　从设计逻辑来看，整个管路系统采用分色区分介质流向的思路，蓝色管线对应洁净冲洗水输送路径，绿色管线对应冲洗后污水的密闭回收路径，红色管线则是接入罐体的各支路冲洗分配管，不同颜色的管线在排布时保持统一的层间距，水平段共用管架支撑，垂直段沿罐体支耳旁侧固定，既避免不同介质管路错接的操作风险，也能减少管架的钢材用量。所有接入罐体的支路都配置了独立的切断阀与流量调节组件，可根据单台罐体的容积、内部残留介质的黏度特性调整冲洗水的流量与压力，锥底结构的沉降类设备还专门在锥段下部增设了切向冲洗入口，能借助水流的切向冲击力冲刷锥壁附着的黏稠残留，避免沉积物在锥底堆积堵塞出料口。

　　管线排布时充分考虑了现场的安装边界，所有水平管线的最低架设高度满足厂区巡检通道的通行要求，不会遮挡设备的操作面板、视镜与就地仪表，阀组的安装高度统一控制在操作人员站立可及的范围，不需要额外搭设操作平台即可完成阀门切换。管线转弯处全部采用标准长半径弯头，减少流体输送过程的阻力损失，也能避免高速冲洗水流夹带杂质在弯头处冲蚀管壁。不同罐体的冲洗支路采用对称式布局，同规格的管线、阀门、法兰配件全部统一型号，能降低厂区备品备件的储备种类，后期维护更换时不需要额外测绘适配。

　　考虑到冲洗作业时的管路振动问题，所有长距离水平管线每隔固定间距就设置了管夹固定在管架上，阀组与管线连接的位置增设了短段柔性连接，避免阀门开关时的振动传递到罐体接口造成焊缝疲劳开裂。污水回收管线全程设置了连续的坡度，坡向厂区的污水收集总管，不存在积液的低洼段，冲洗结束后管内残留的积水可以完全排空，避免冬季低温环境下管内存水冻胀裂管。整套布局没有冗余的管线绕行，所有路径都沿设备间隙的可用空间排布，在满足冲洗覆盖所有罐体内部区域的前提下，尽可能缩短管线总长度，降低前期的管材投入与后期的流体输送能耗。针对不同高度的罐体接口，管线在竖向排布时保持整齐的折弯半径，没有随意的斜向穿插，既方便后期的管线保温施工，也让整个管廊区域的视觉排布规整，便于日常巡检时快速排查管线的跑冒滴漏问题。
