卧式滚筒筛分输送一体设备结构

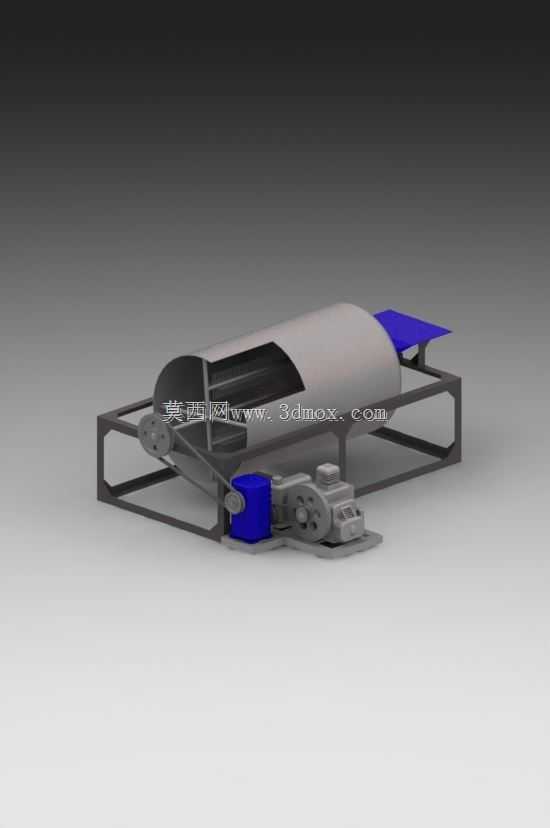

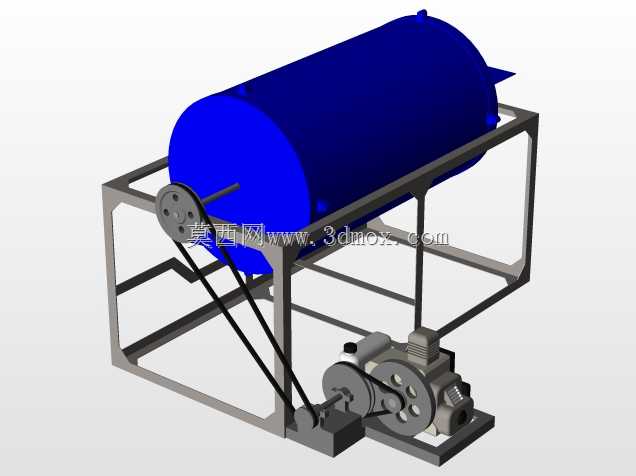

　　该设备主要应用于散状物料的分级筛分与定向输送作业场景，常见于粮食初加工、建材骨料分级、小型化工颗粒分选等生产线的前端处理环节，可完成不同粒径物料的筛分分选，同时将筛分后的合格物料沿指定方向输送至下一工序工位。设备整体采用卧式布局，核心筛分单元为倾斜布置的圆柱形滚筒筛网，滚筒通过两端的支撑轮组架设在焊接式方管机架上，机架底部设置可调式支撑脚，可根据现场安装地面的平整度调整设备水平度，避免运行过程中出现偏载晃动的问题。传动部分采用电机搭配皮带减速机构的设计，动力输出端通过链轮组件与滚筒端部的传动圈连接，带动滚筒以恒定转速绕自身轴线回转，滚筒内壁设置有螺旋导料叶片，可在滚筒回转过程中推动物料沿轴向向前移动，

　　同时小于筛网孔径的物料会透过筛网下落至下方的收集区域，大于孔径的物料则沿滚筒末端的出料口排出。设备进料端设置有倾斜导料板，可承接上游来料并将物料平稳导入滚筒内部，避免进料过程中出现物料撒漏的问题；筛分单元下方预留有足够的落料空间，可根据现场需求加装接料斗或者配套输送装置，将筛下物料转运至指定位置。设计过程中重点考虑了设备的运行稳定性，机架采用矩形钢管焊接成型，各连接节点处设置有加强筋板，可承受滚筒满负荷运行时的交变载荷，避免长期运行后出现机架变形的问题；传动组件的安装位置预留有调节余量，可通过调整电机安装座的位置张紧传动皮带与链条，降低后期维护的操作难度。设备的整体安装边界需考虑滚筒回转半径、

　　传动组件的检修空间以及进出料端的操作距离，机架宽度方向需预留至少150mm的侧边检修空间，长度方向需在进出料端各预留不小于300mm的操作空间，方便日常的筛网清理、传动部件润滑等维护作业。滚筒筛网采用模块化设计，可根据处理物料的粒径需求更换不同网孔规格的筛网，更换时仅需拆卸滚筒端部的压圈即可完成筛网的拆装，无需整体拆解滚筒结构，大幅缩短了设备换型调整的时间。设备的动力单元布置在机架侧下方的安装平台上，与筛分单元之间设置有防护挡板，可避免筛分过程中产生的粉尘、碎屑落入传动部件内部，延长传动组件的使用寿命。整机的重心经过优化设计，重心位置落在机架支撑点的几何中心范围内，即使在满负荷运行状态下也不会出现倾翻风险，无需额外浇筑混凝土基础固定，仅需将支撑脚调整至水平状态即可投入使用，适合小型加工车间的临时生产线布置或者移动作业场景使用。
