立式结构推进飞轮蒸汽机三维结构设计

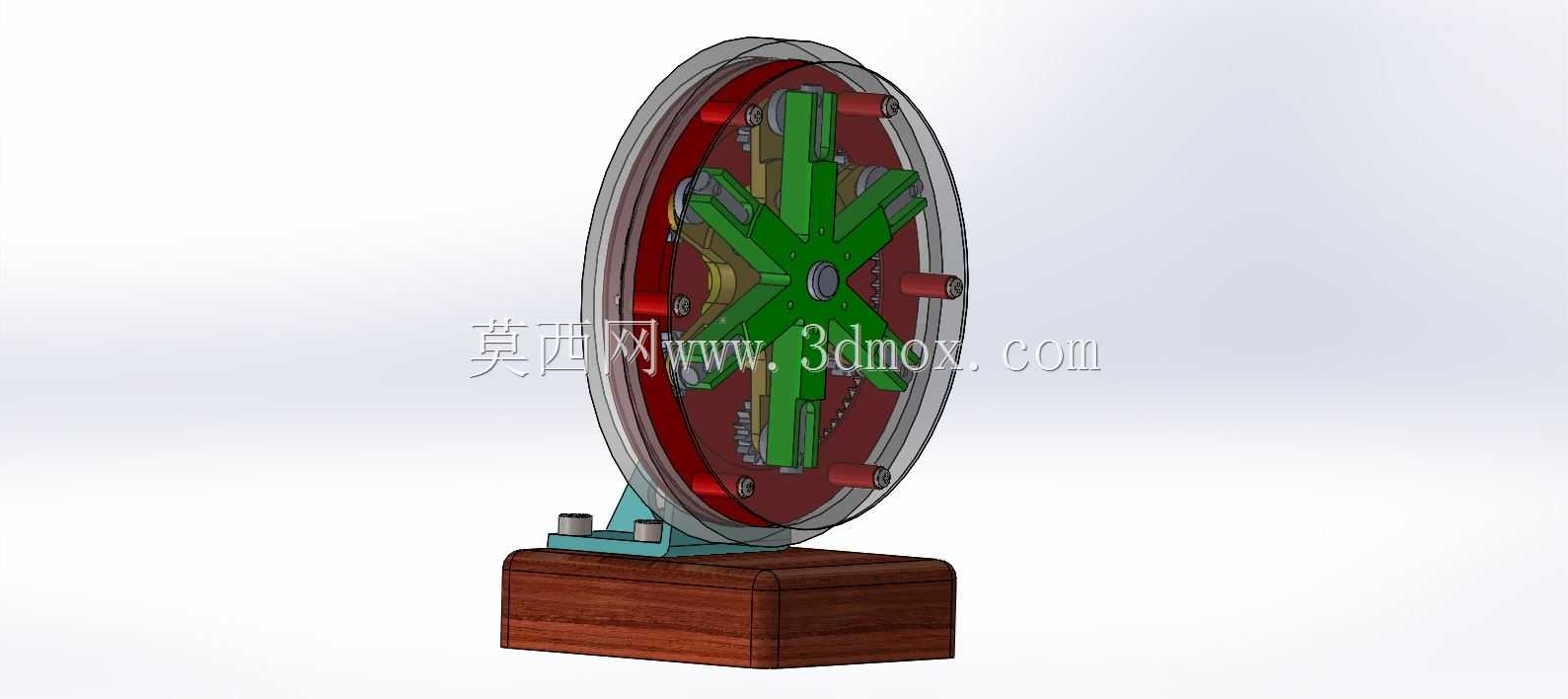

　　这款推进飞轮蒸汽机采用立式集成布局，将动力转换、飞轮储能、传动输出模块整合在同一安装基座上，整体结构紧凑，适合作为小型动力演示装置、教学实验台架的核心动力单元，也可适配小型船舶模型、复古动力装置的动力输出需求。从实际应用场景来看，这类小功率飞轮蒸汽机既可以用于热能动力转换的教学演示，帮助学习者直观理解蒸汽膨胀做功、飞轮储能稳速、曲柄传动的完整工作流程，也能作为小型复古动力装置的核心部件，为小型模型设备、低速传动工位提供稳定的动力输出。

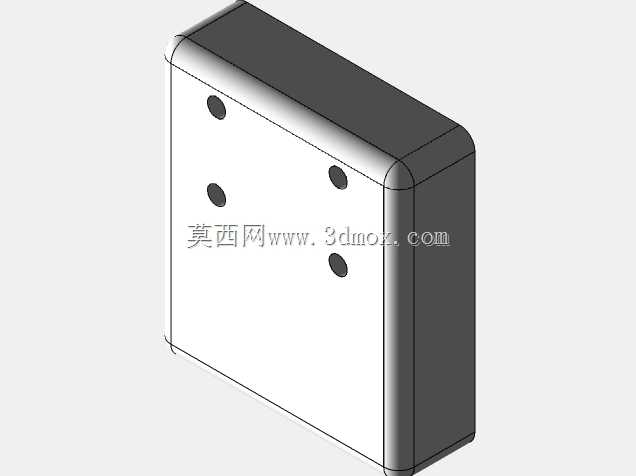

　　设备的核心功能依托蒸汽做功与飞轮储能的配合实现，蒸汽进入气缸后推动活塞做往复直线运动，通过曲柄连杆结构将直线运动转换为旋转运动，上方的飞轮组件利用自身转动惯量抵消活塞运动的死点冲击，保证输出轴的转速平稳，避免动力输出出现断续卡顿的问题。整体结构的安装基座采用围合式木质包覆框架，既可以对内部的气缸、弹簧复位组件、传动齿轮形成防护，避免外界杂物进入运动副造成卡滞，也能通过基座上的预留安装孔实现整体快速固定，安装时只需保证基座底面与安装面完全贴合，通过四个角的固定孔锁紧即可，不需要额外调整传动组件的同轴度，所有传动部件的相对位置在设计阶段已经完成公差匹配。

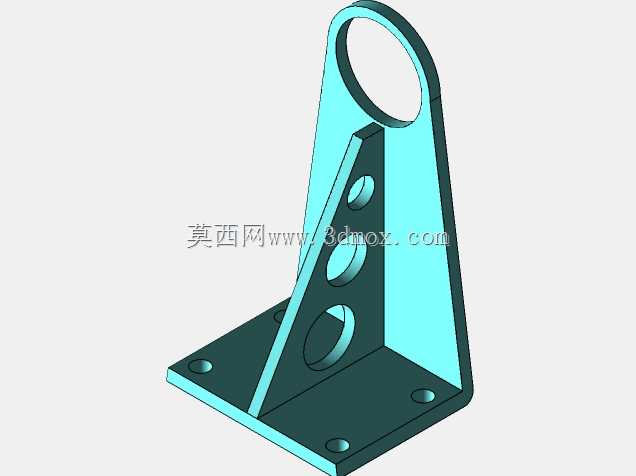

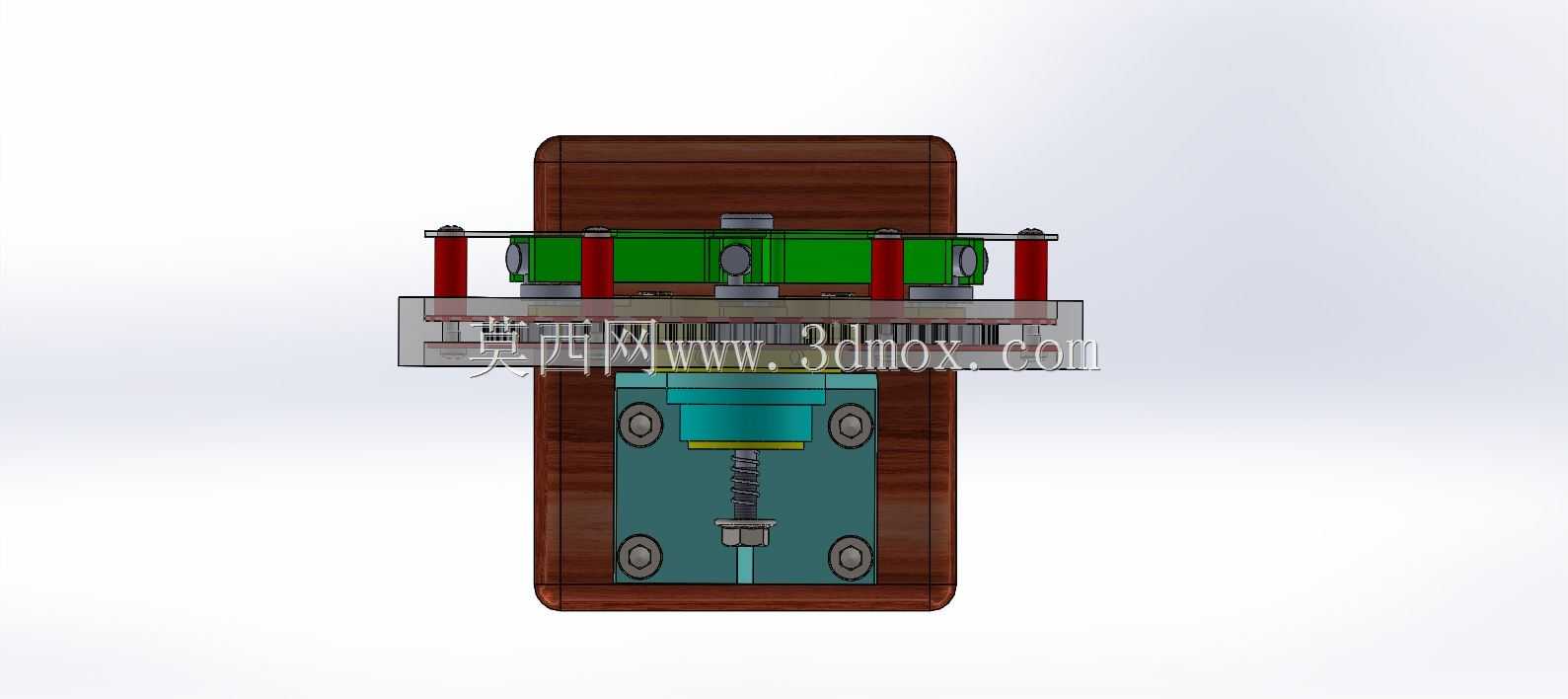

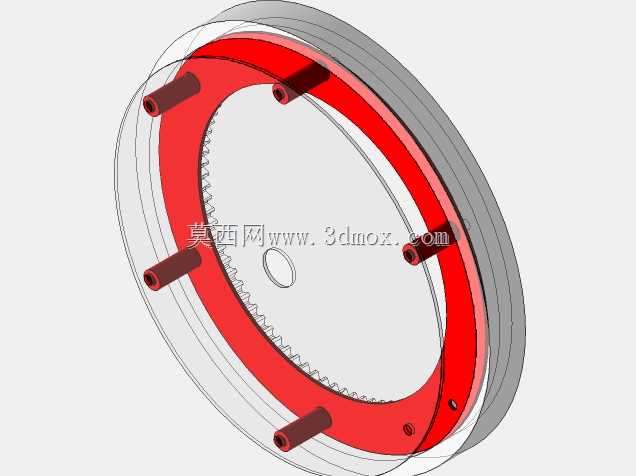

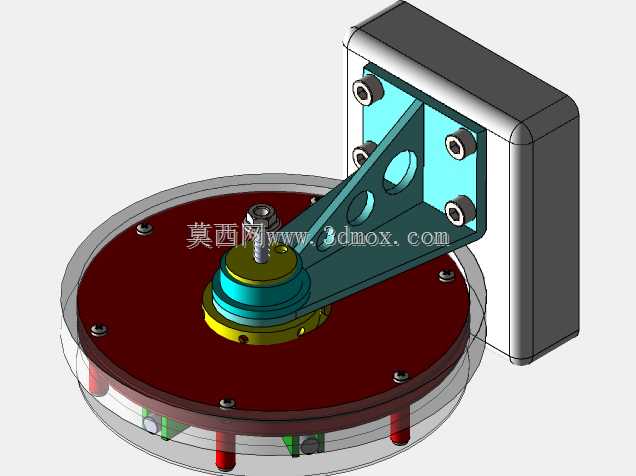

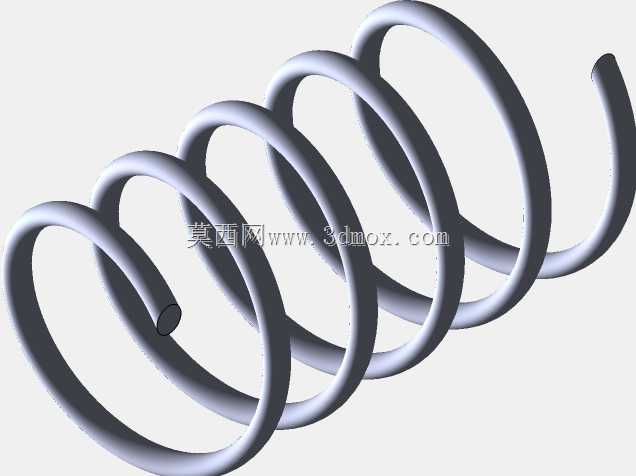

　　从设计思路来看，这款结构优先考虑了装配便捷性与运动可靠性，将气缸组件布置在基座下半部分的中心位置，活塞输出端直接连接上方的传动齿轮组，缩短了动力传递路径，减少了长轴传动带来的挠度变形与功率损耗。复位弹簧嵌套在气缸活塞杆外侧，不需要额外设置外置的复位机构，进一步压缩了整体的横向安装尺寸，整体横向占用空间控制在较小范围内，适合在空间受限的台架上安装使用。上方的飞轮组件采用层叠式固定结构，通过四根对称布置的支撑立柱与下方的传动平台连接，立柱两端采用螺母锁紧，既可以根据飞轮的重量调整支撑高度，也能在维护时快速拆卸飞轮组件，不需要拆解整个下部的气缸结构。

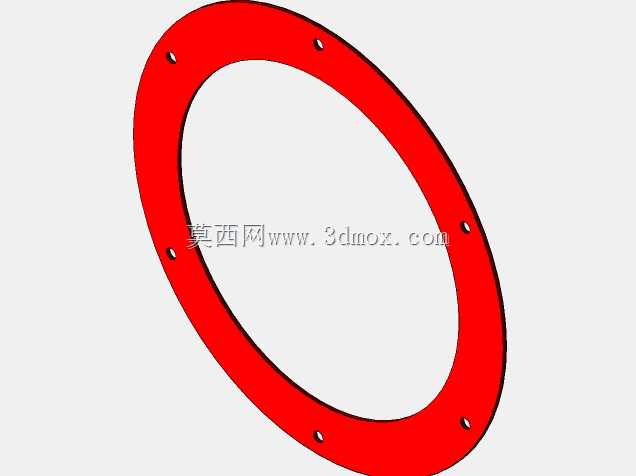

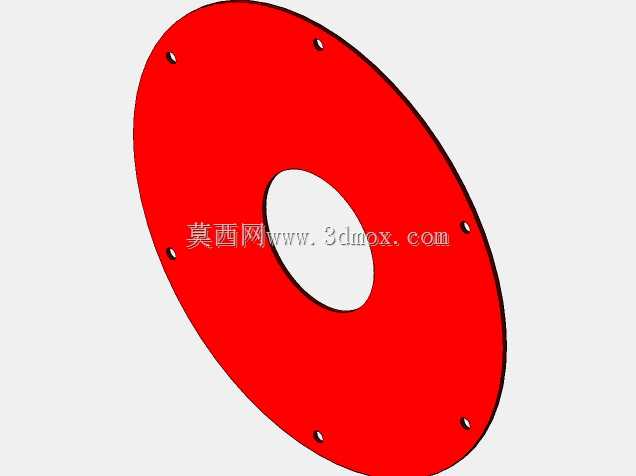

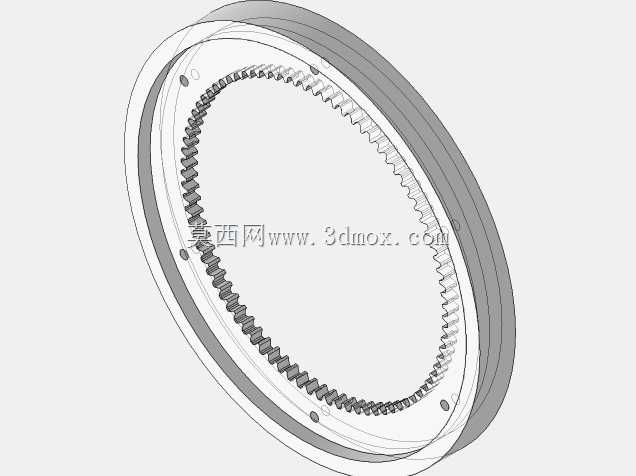

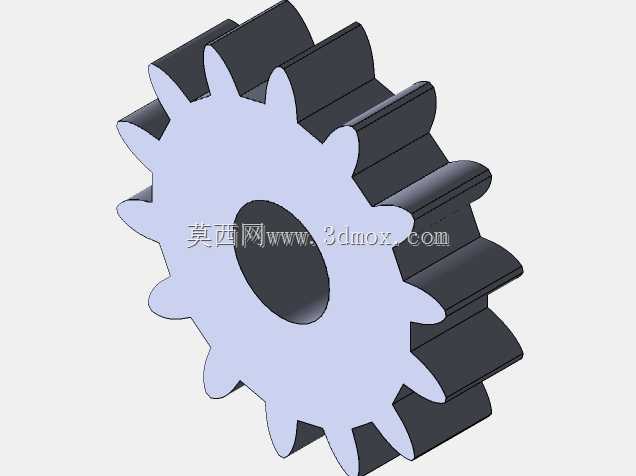

　　传动部分采用直齿轮啮合传递动力，齿轮的模数选择兼顾了传动强度与运转平稳性，啮合间隙控制在合理范围内，既不会因为间隙过大造成传动冲击，也不会因为间隙过小出现卡齿问题。气缸端盖与基座的连接采用内六角螺丝固定，密封面预留了密封件安装槽，可以根据使用工况选择不同厚度的密封垫片，调整气缸的余隙容积，适配不同压力的蒸汽输入条件。基座上的所有运动部件都没有超出基座的外轮廓边界，安装时不需要额外预留周边的避让空间，只需要在输出轴连接的一侧预留传动件的安装空间即可，整体的安装边界清晰，方便在集成设计时快速完成布局匹配。

　　在结构细节处理上，活塞与气缸的配合面采用了导向段设计，避免活塞往复运动时出现偏磨，延长密封件的使用寿命；飞轮下方的传动平台设置了挡边结构，可以承接运转过程中可能滴落的润滑油脂，避免油脂污染下方的气缸组件；支撑立柱的上下两端都设置了减震垫片，减少飞轮运转时的振动传递到基座，降低整体运转的噪音水平。这类结构的设计逻辑完全围绕小功率动力场景的实际需求展开，没有冗余的结构设计，每个部件都承担明确的功能，既保证了动力输出的稳定性，也兼顾了装配、维护的便捷性，对于小型动力装置的结构设计、教学演示模型的开发都有实际的参考价值。
