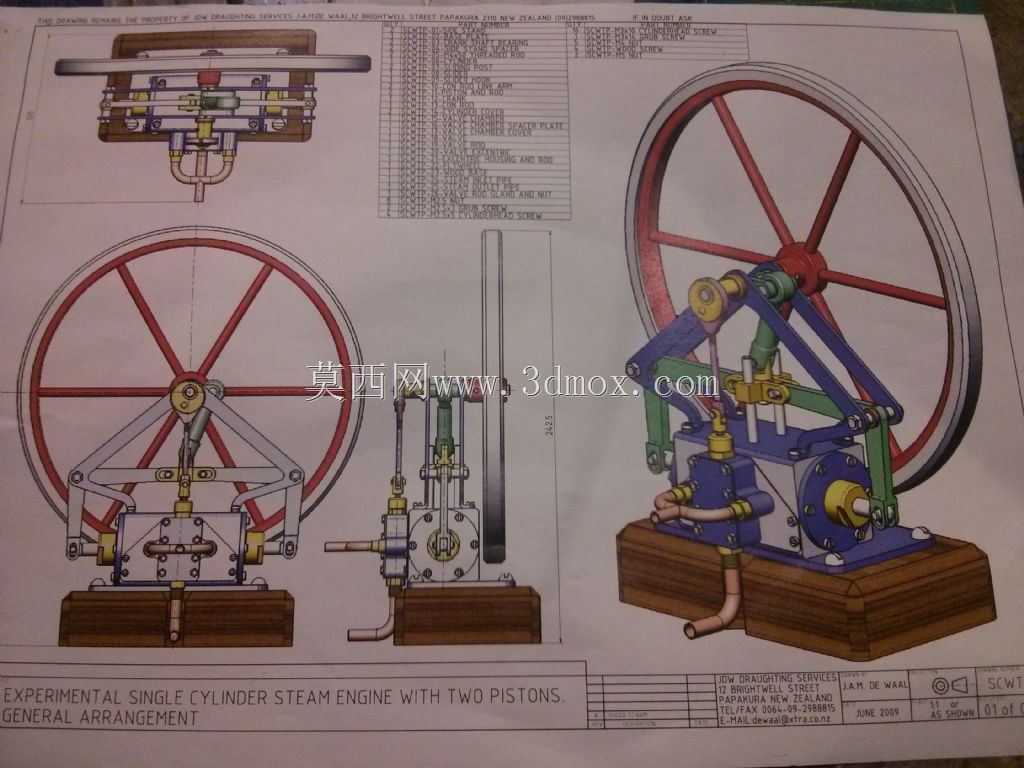

双活塞实验单缸蒸汽机结构设计

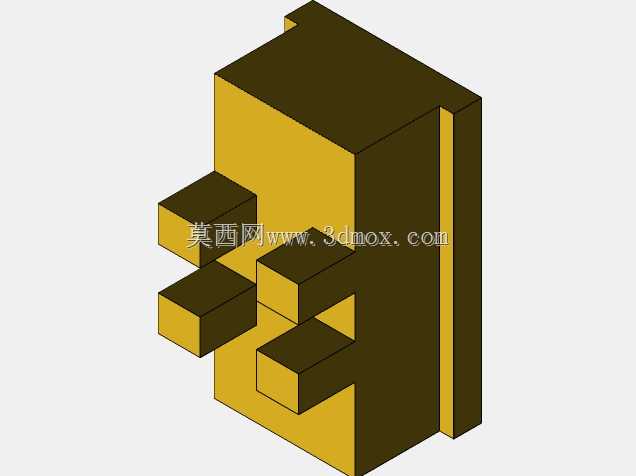

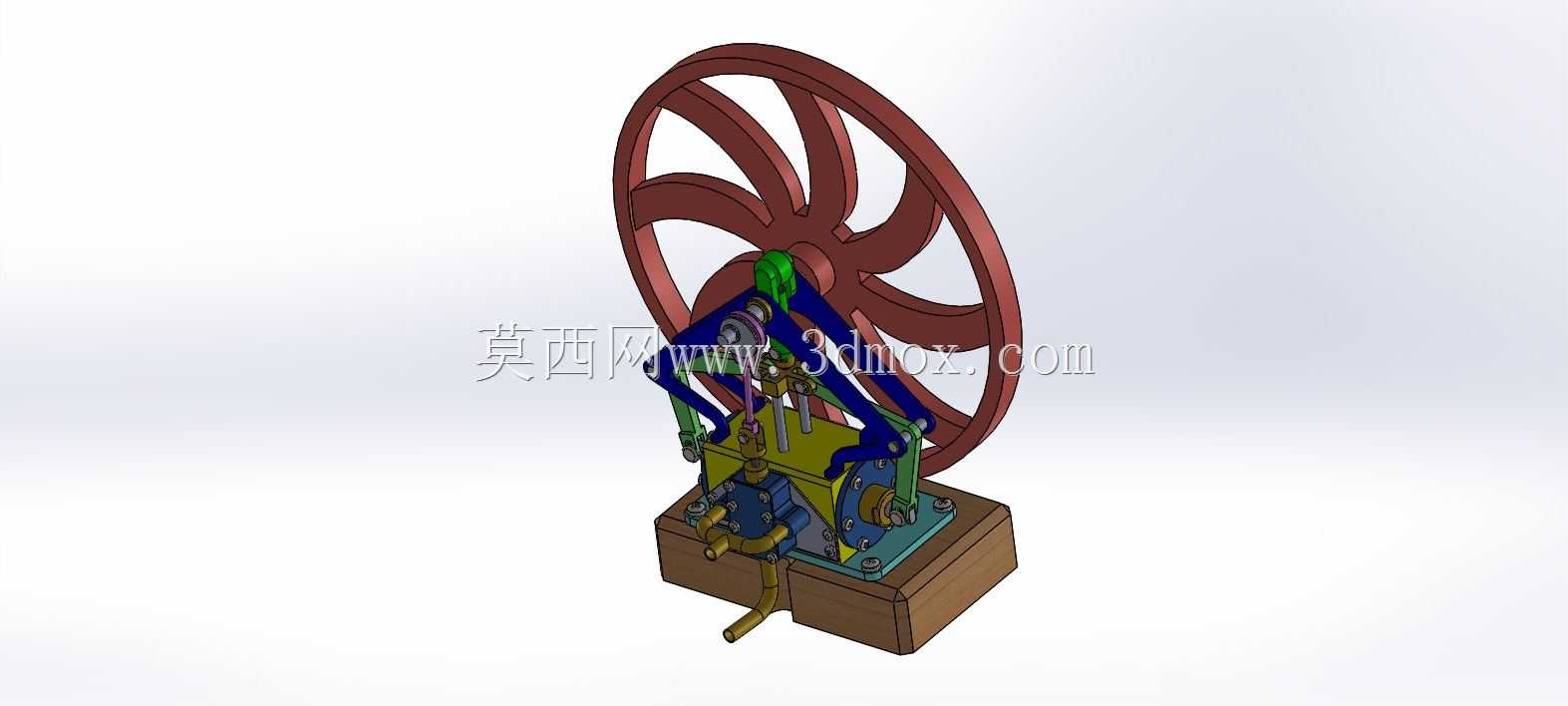

　　这款双活塞结构的实验型单缸蒸汽机，核心应用场景覆盖教学演示、复古动力装置复刻、小型动力输出实验三大类，在工科院校的热机原理教学场景中，可直观展示蒸汽热能向旋转机械能的完整转换路径，相比单活塞同排量机型，动力输出的扭矩波动更小，飞轮运转的平顺性有明显提升，也可作为小型复古工坊的装饰性动力源，搭配皮带传动结构驱动小型台钻、砂轮等轻载加工附件。从实际用途来看，该装置并非面向工业量产动力场景，核心价值在于结构原理展示与传动逻辑验证，两个活塞协同配气的结构，能让学习者清晰理解错相位配气如何降低活塞往复运动的死点卡顿问题，整套传动链路的运动副全部外露，方便观察曲柄、连杆、摇杆、气门拨叉之间的运动时序配合。产品功能特性上，

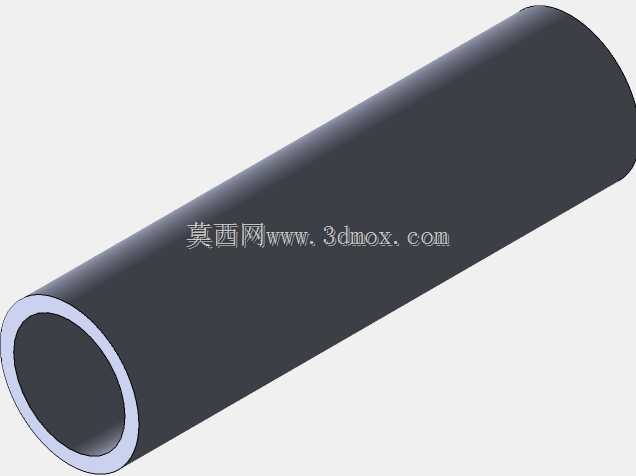

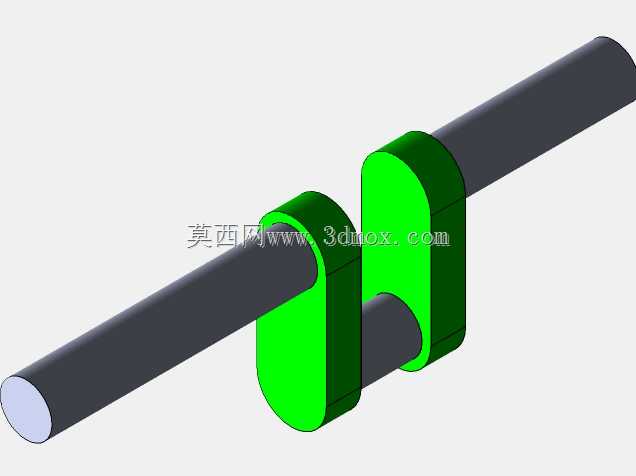

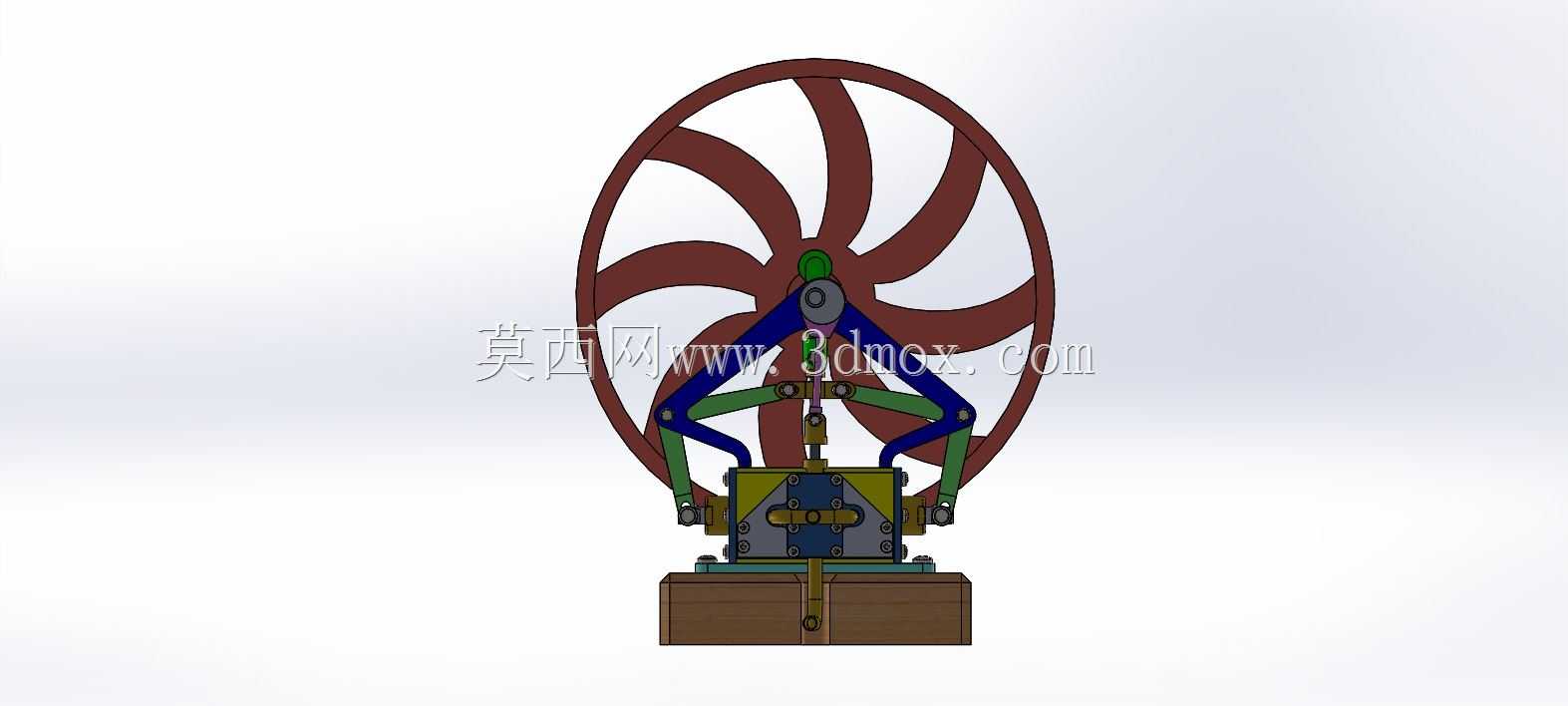

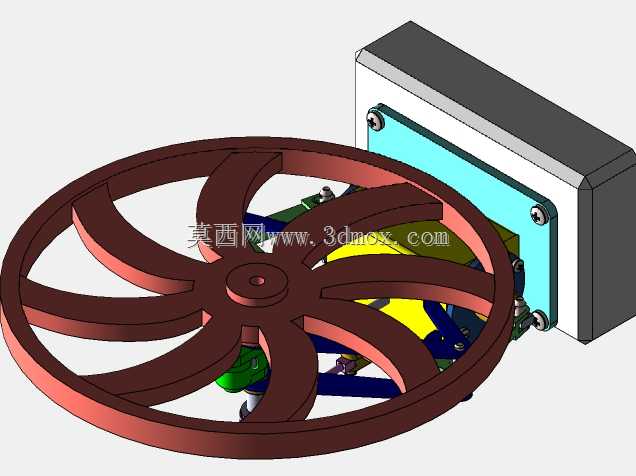

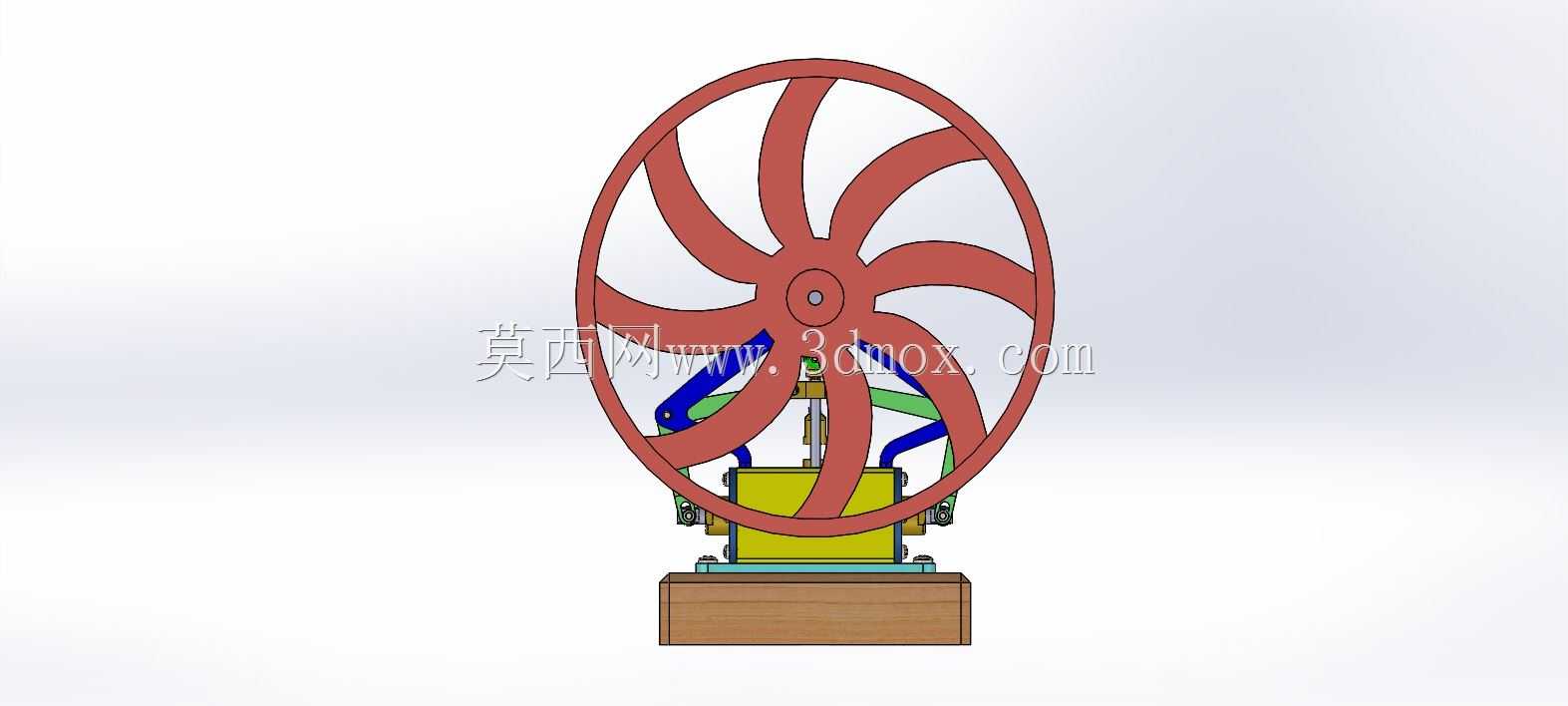

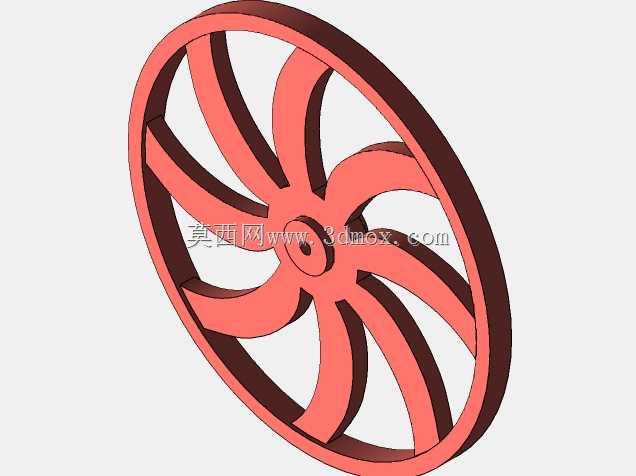

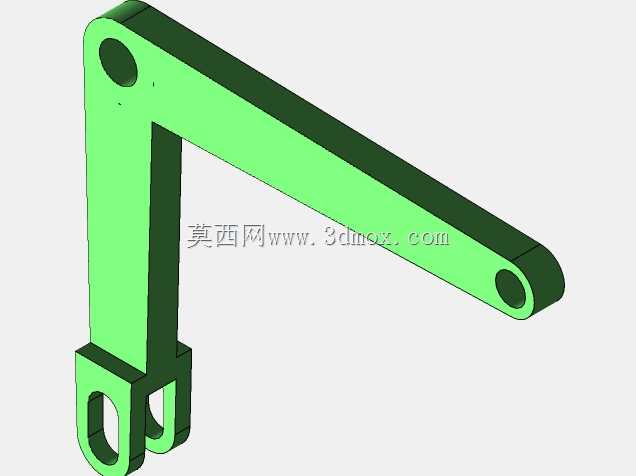

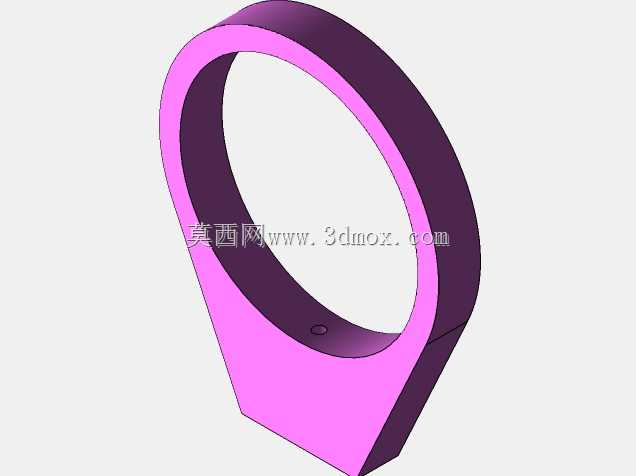

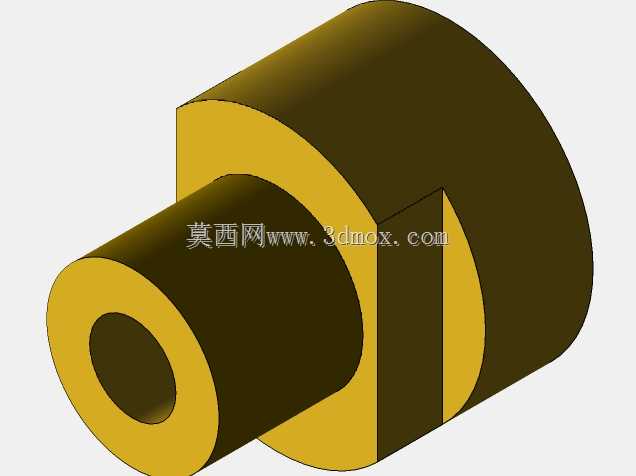

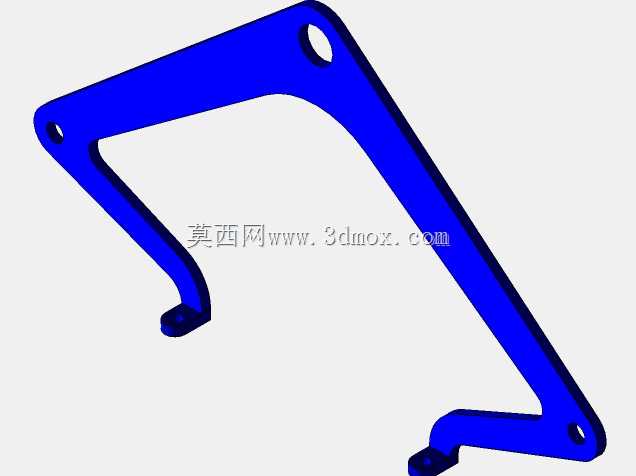

　　大直径辐条式飞轮承担储能稳速作用，抵消活塞往复运动的间歇性冲击，让输出轴的转速波动控制在合理区间；配气机构采用滑阀式结构，通过偏心轮带动拨叉控制气门开合时序，精准匹配两个活塞的上下止点位置，保证进汽、膨胀、排汽的相位完全契合运动节奏；底座采用实木承托结构，既降低整机运转的振动传导，也预留了安装固定的孔位边界，方便将整机固定在演示台架上。设计思路层面，首先围绕单缸双活塞的错相位运动逻辑展开，两个活塞的连杆分别连接到曲轴的不同曲柄销上，相位差设置为90度，避免两个活塞同时到达上下止点出现动力死点；配气滑阀的行程通过偏心轮的偏心距精确计算，保证气门开启的重叠角刚好满足进排汽的顺畅切换，避免蒸汽串流造成的效率损失；

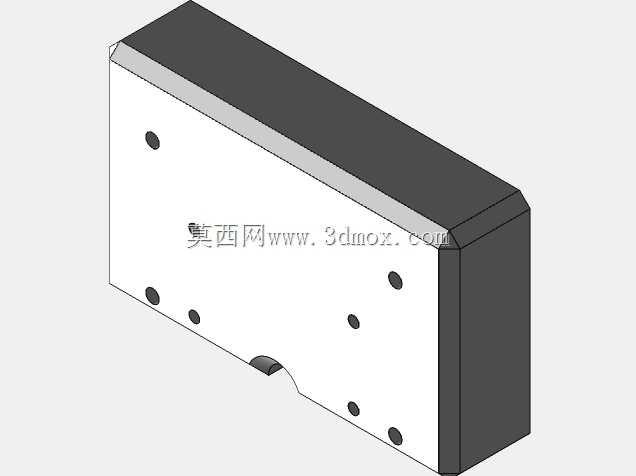

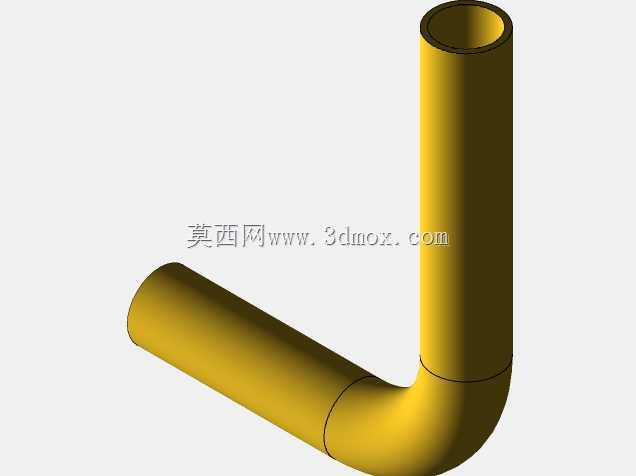

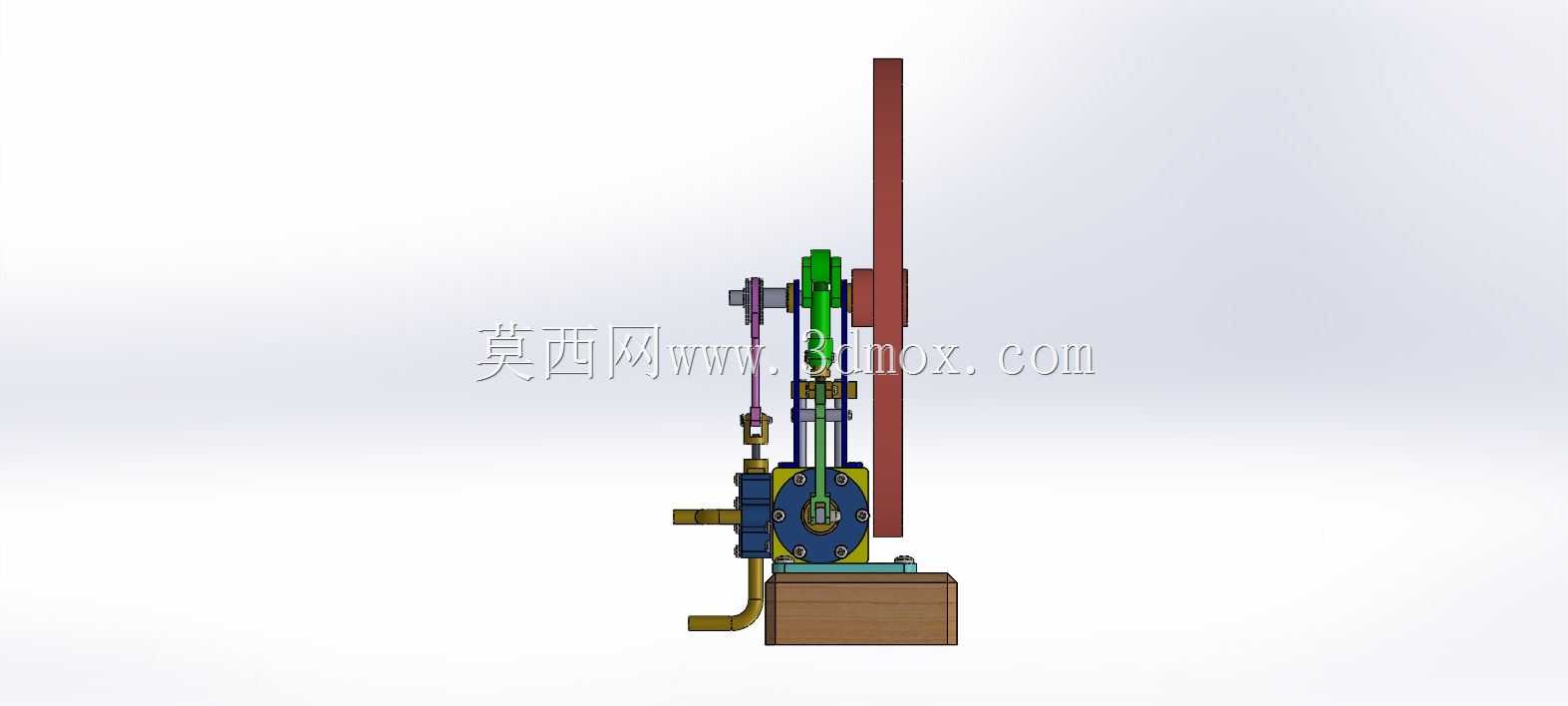

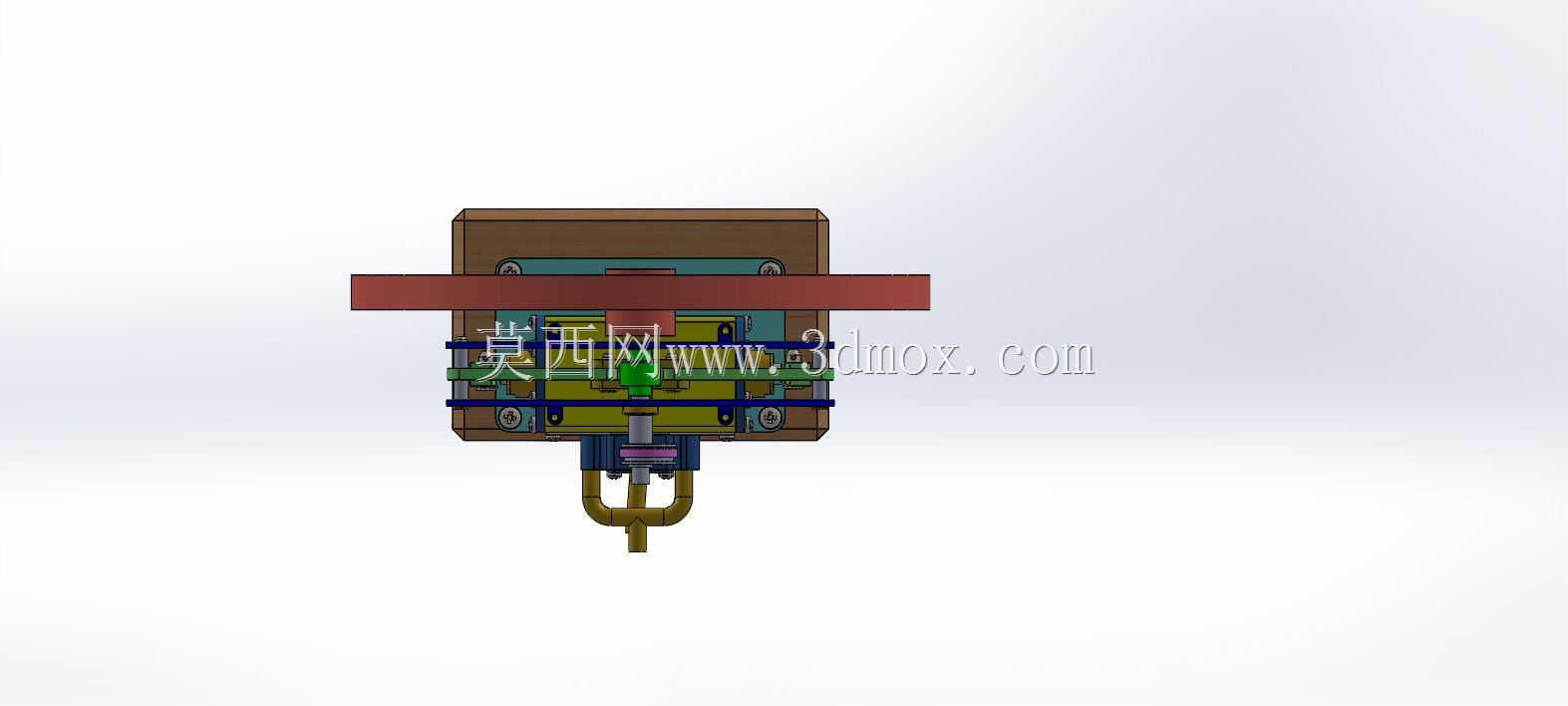

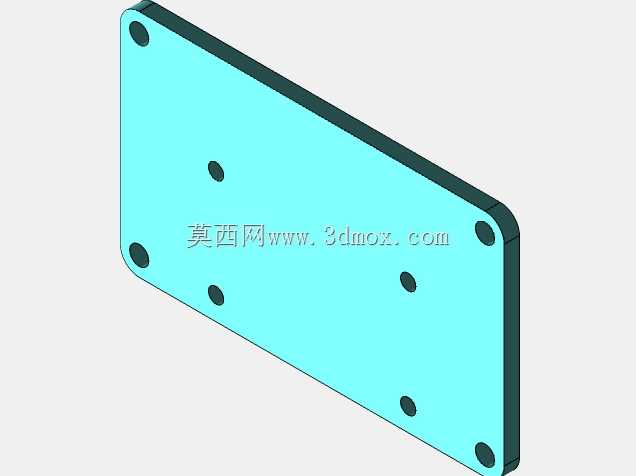

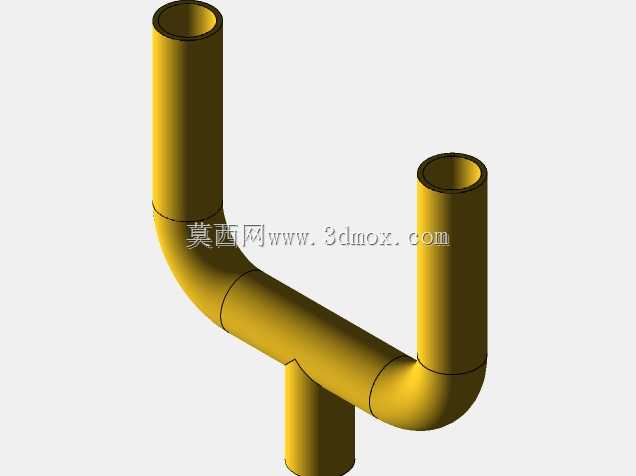

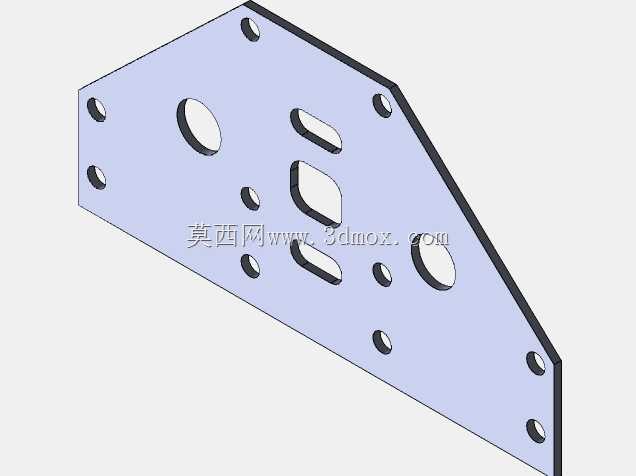

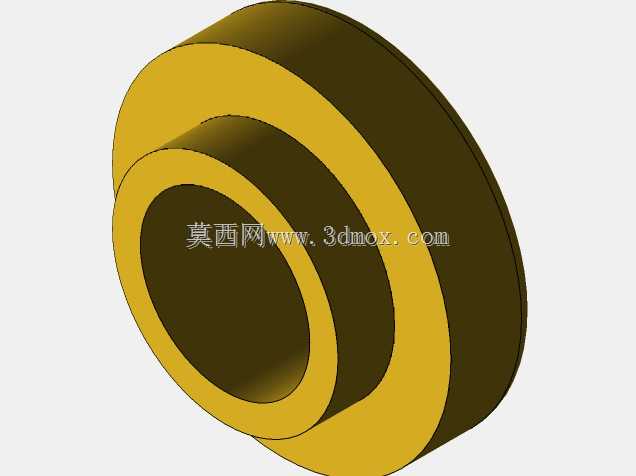

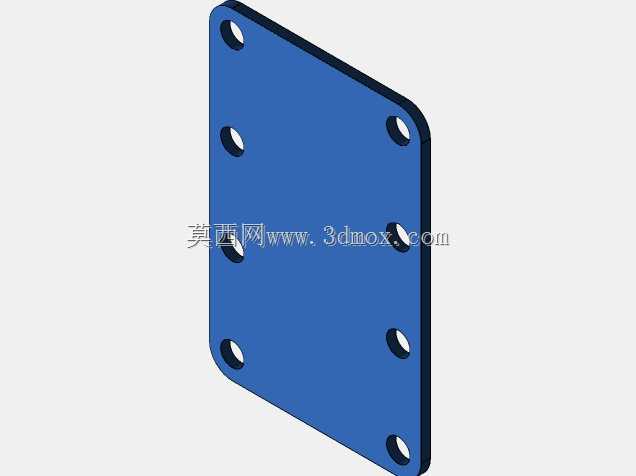

　　飞轮的直径与轮缘重量经过匹配计算，在满足储能需求的前提下，不会因为转动惯量过大造成启动阻力过高，手动拨动飞轮即可轻松完成整机启动。外形尺寸与安装边界方面，整机最大外轮廓由飞轮直径决定，飞轮的径向回转空间需要预留足够安全距离，避免运转过程中与周边台架、附件发生干涉；底座的安装孔位沿长度方向对称布置，孔距适配常规教学实验台的T型槽间距，无需额外制作转接板即可完成固定；整机高度方向上，气门操纵手柄的最高位置为顶部边界，安装时上方需要预留足够的操作空间，方便手动调整进汽节流阀的开度控制转速；侧向的排汽管接口位置预留了标准管螺纹连接端，可直接接驳排汽软管，将做功后的废汽引导至指定位置，避免演示过程中蒸汽四散影响观察。从结构细节来看，

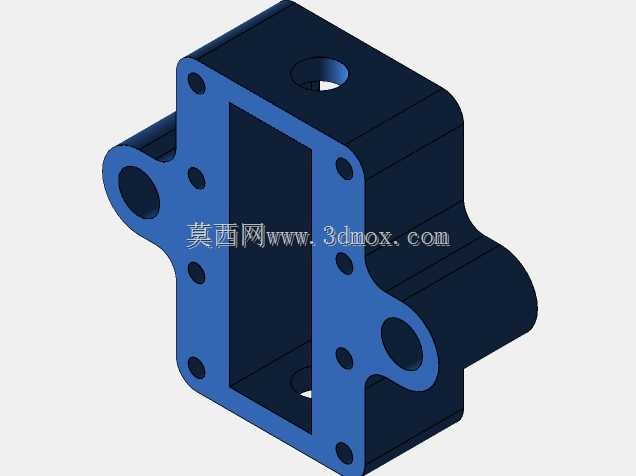

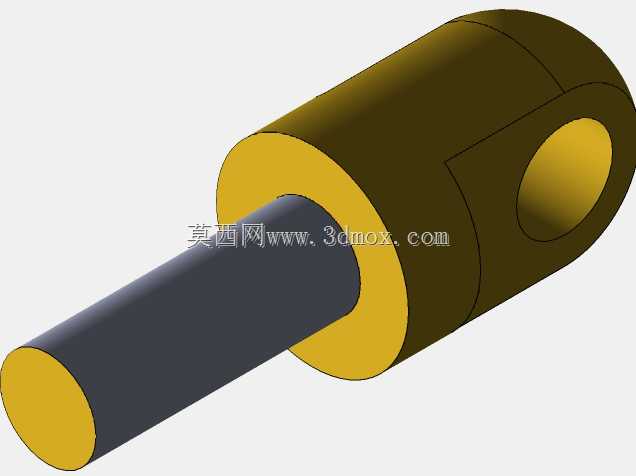

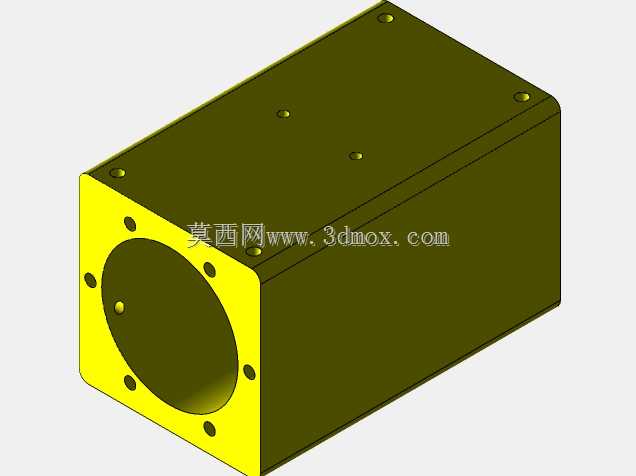

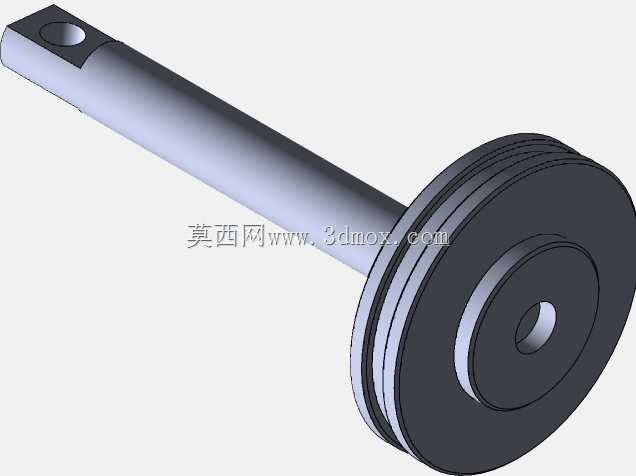

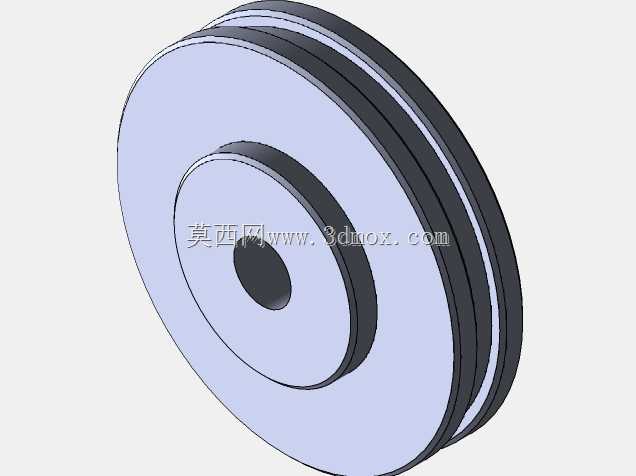

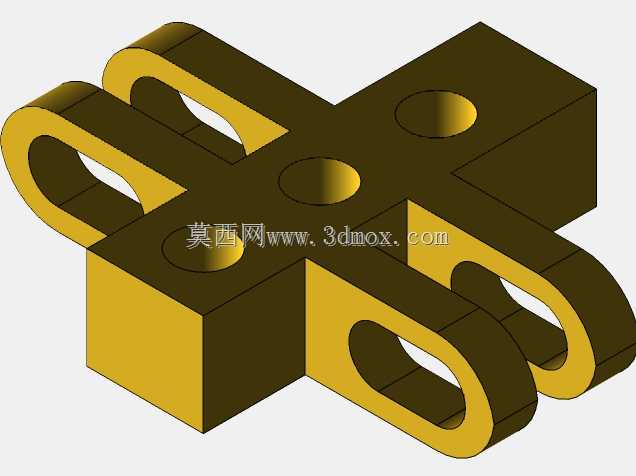

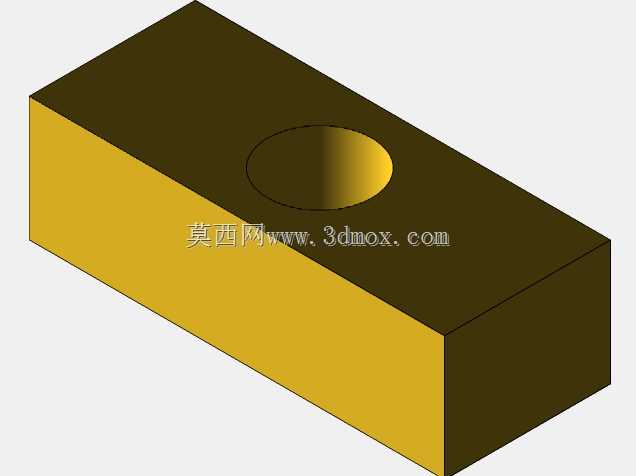

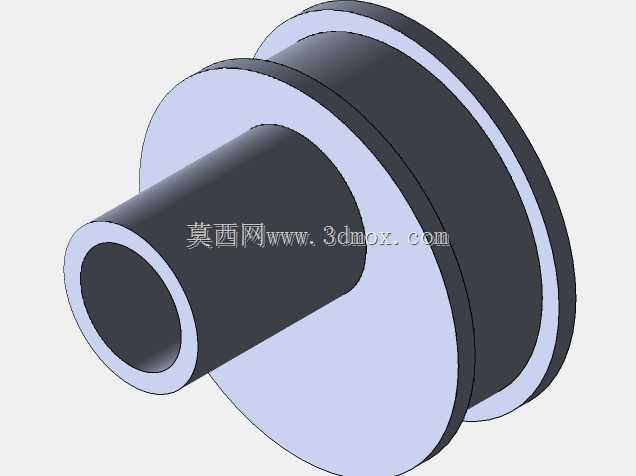

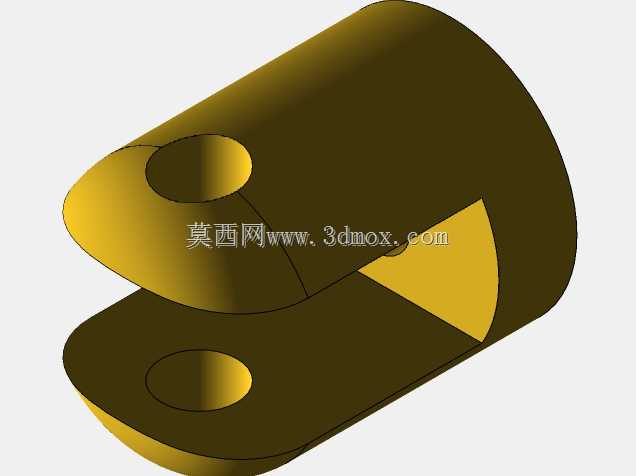

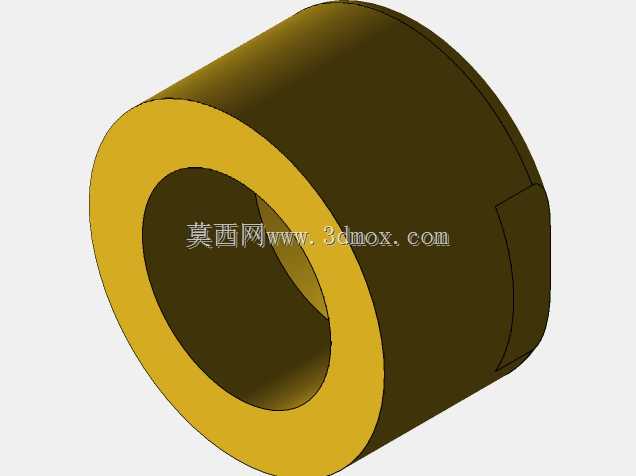

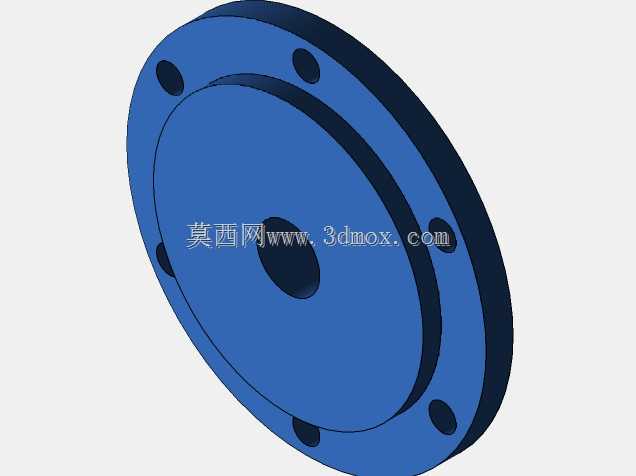

　　连杆与活塞、曲柄的连接部位都采用了铰接销轴结构，销轴端部设置了防脱卡簧，长期运转不会出现销轴窜动脱落的问题；气缸体的密封槽尺寸经过适配，搭配常规耐高温密封垫即可保证蒸汽压力无泄漏，无需定制特殊规格密封件；曲轴的支撑部位采用了滑动轴承结构，运转阻力低，维护时只需定期加注少量润滑脂即可保证长期顺畅运行，适合教学场景下的低频次、长周期使用需求。
