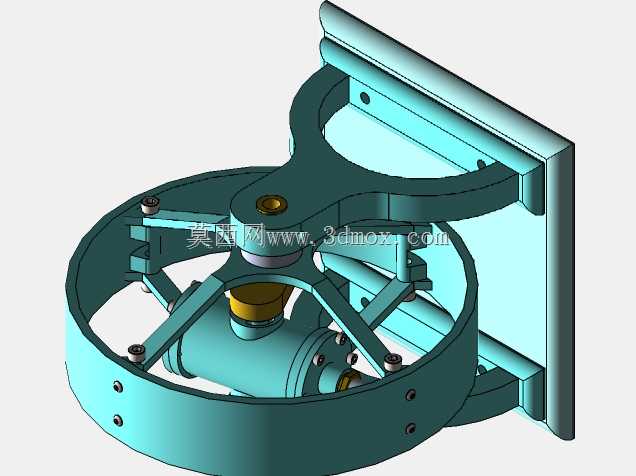

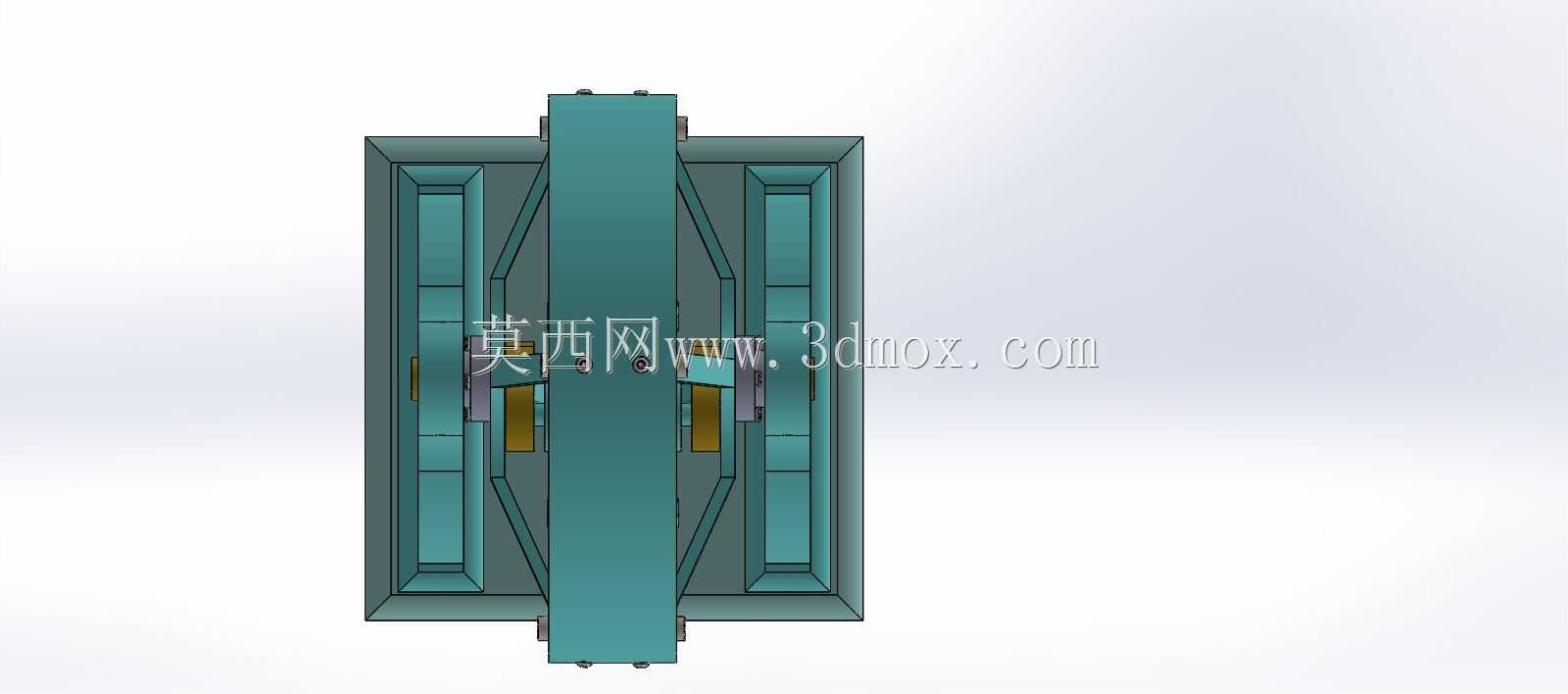

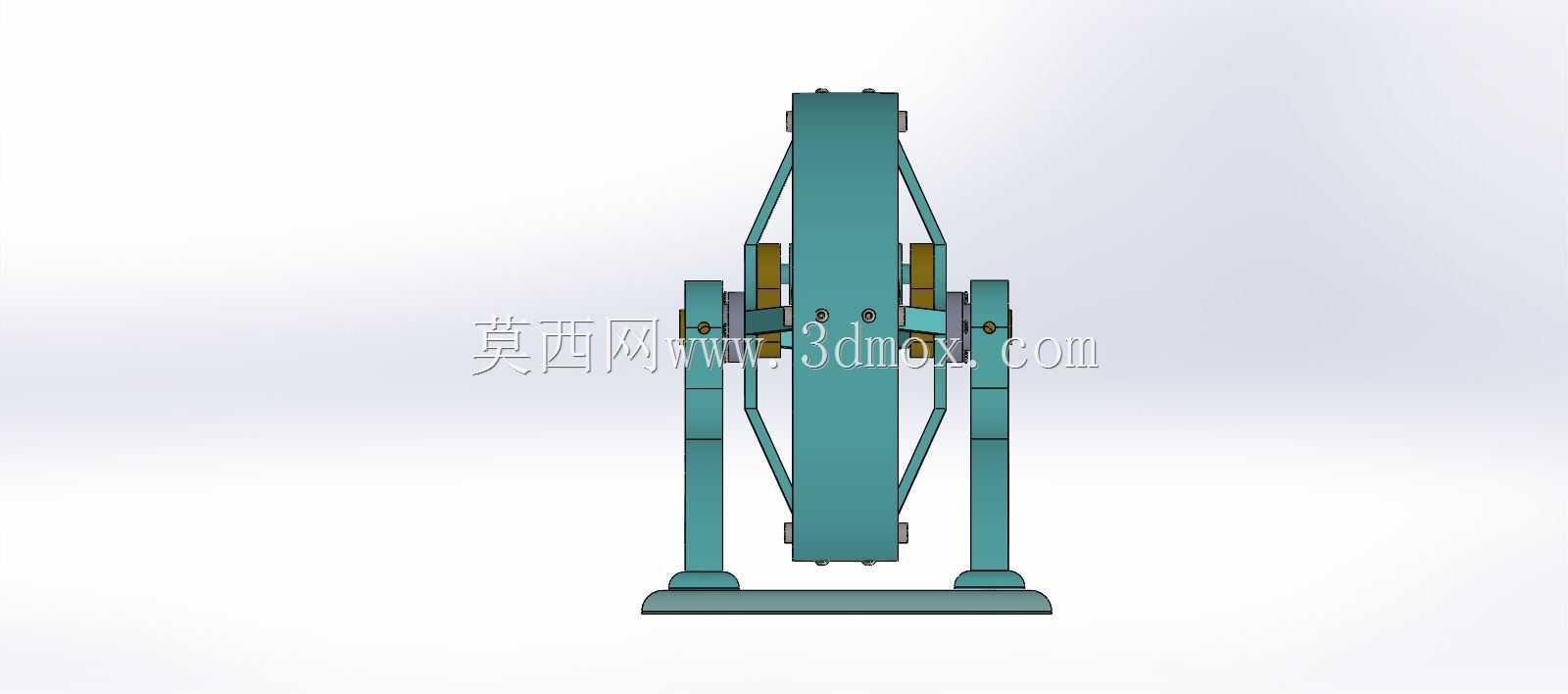

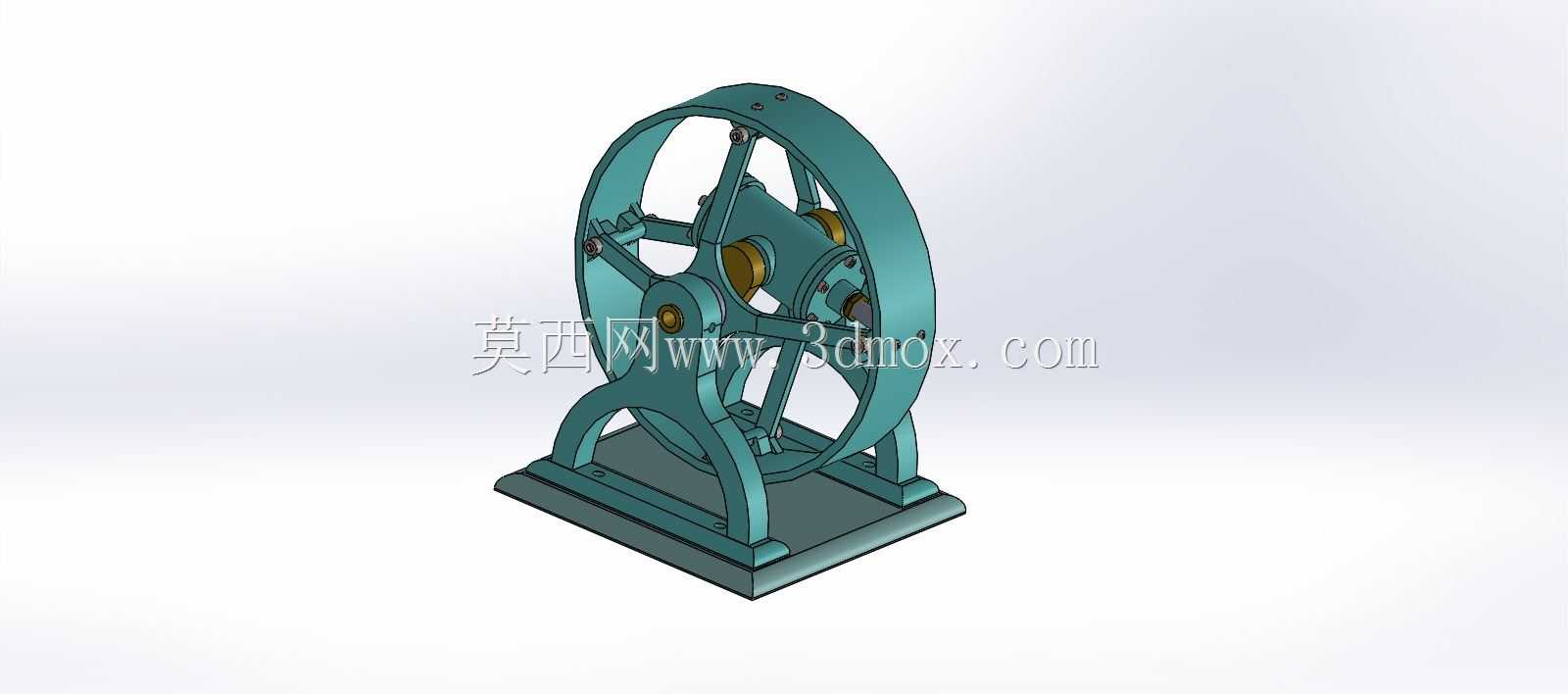

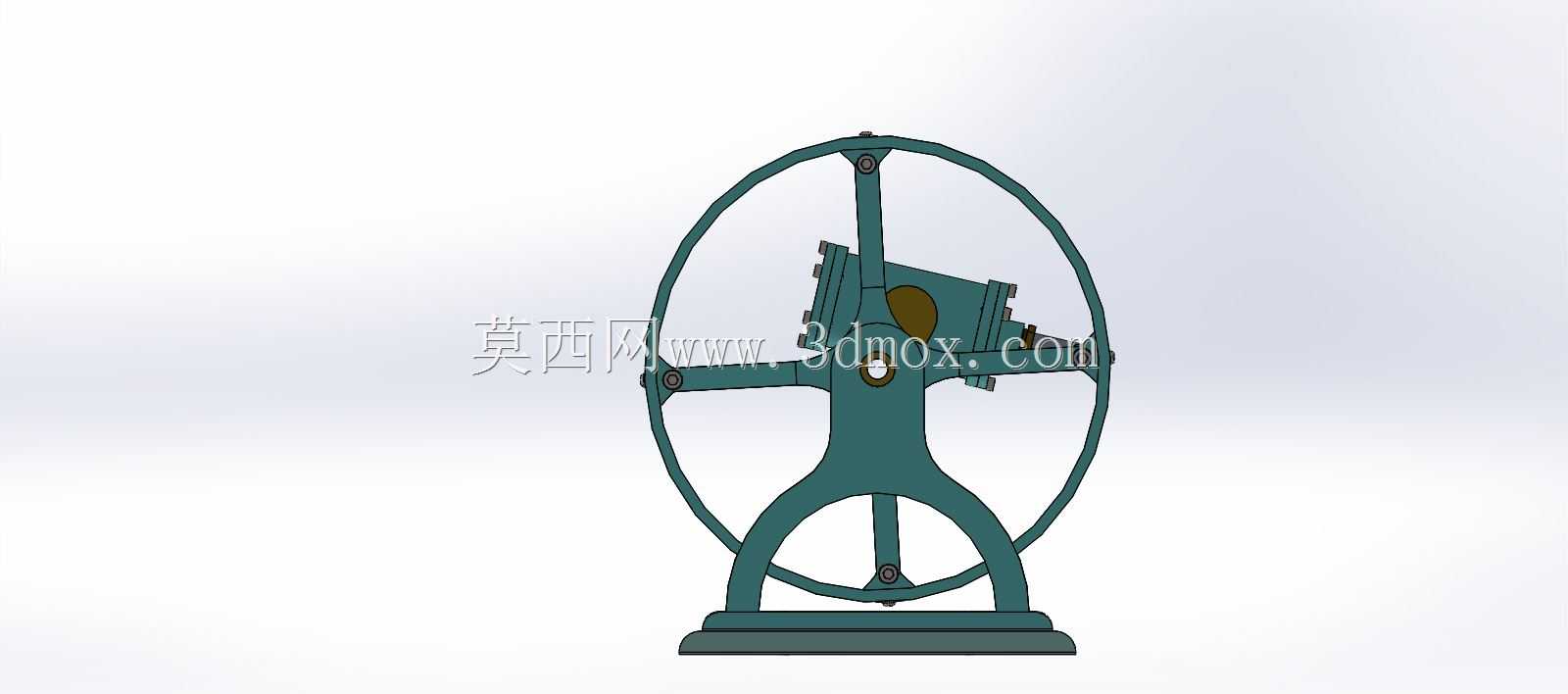

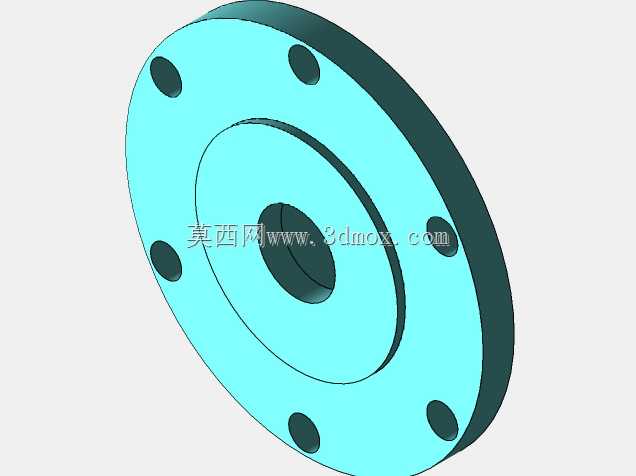

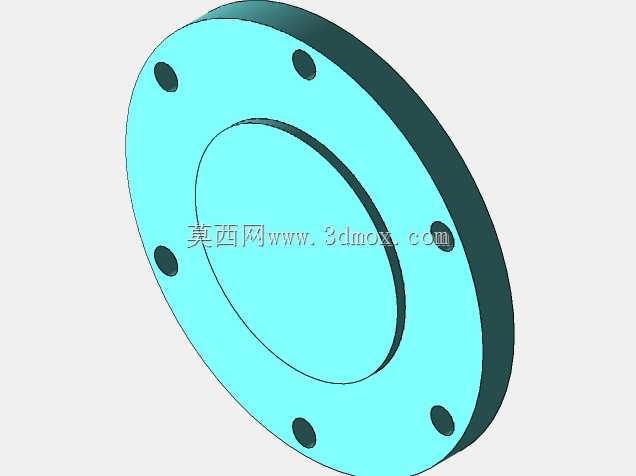

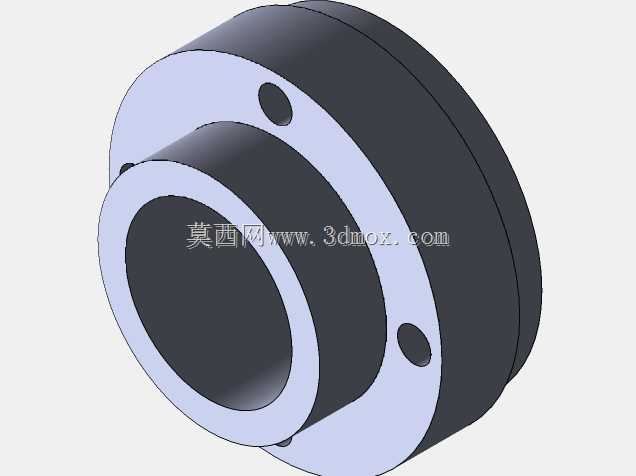

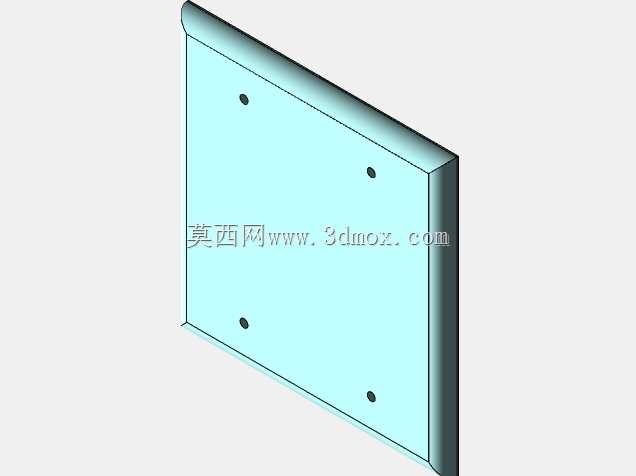

在早期工业动力场景中,旋转汽缸蒸汽机是一类结构特殊的往复式热机,区别于常规固定汽缸的蒸汽机结构,其汽缸组件可绕中心轴做回转运动,配合曲柄连杆结构完成蒸汽能量到旋转机械能的转换,这类结构曾在小型工厂动力输出、小型船舶辅助动力、早期教学演示教具场景中得到应用,相比同功率等级的固定汽缸蒸汽机,旋转汽缸结构省去了复杂的气门配气联动机构,整体结构更紧凑,对安装空间的占用更小,适合在空间局促的动力舱、教学展示台位上布置。从结构设计逻辑来看,该模型完整还原了旋转汽缸蒸汽机的核心组成:底部一体式铸造支座承担整机承重与安装固定功能,支座底部预留的安装孔位可匹配地脚螺栓完成与安装基础的刚性连接,安装时需保证支座上平面的水平度误差控制在合理范围,

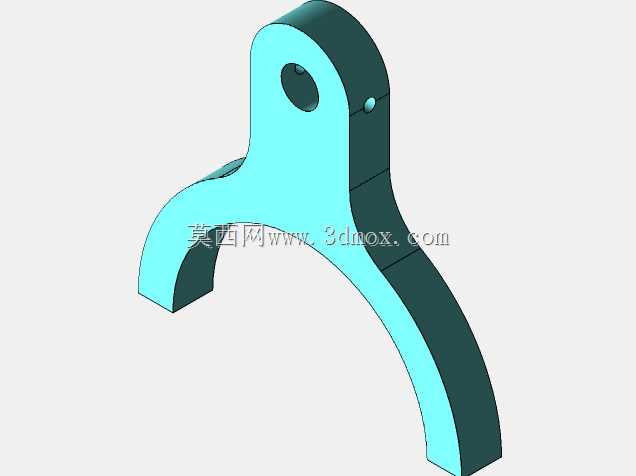

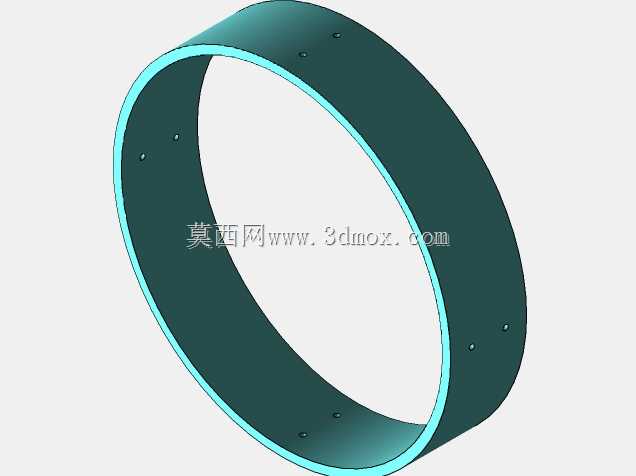

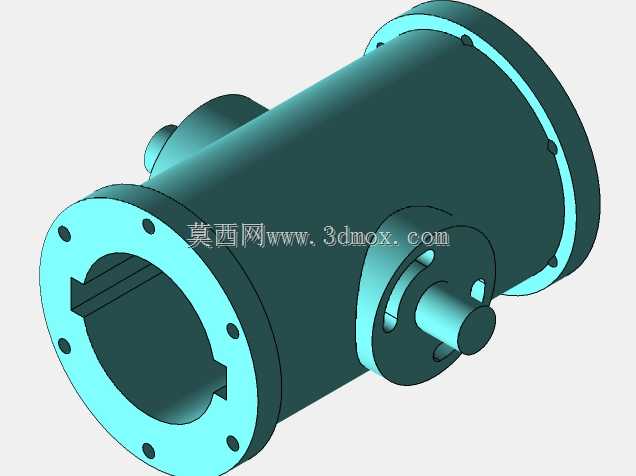

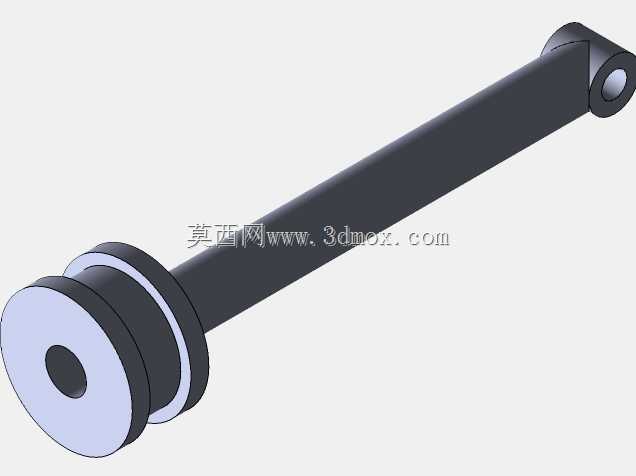

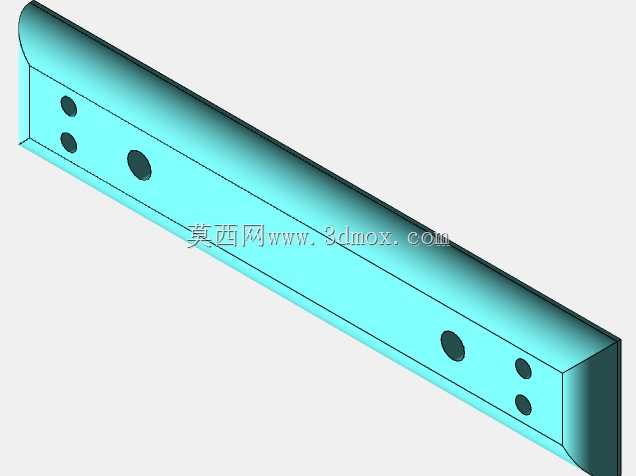

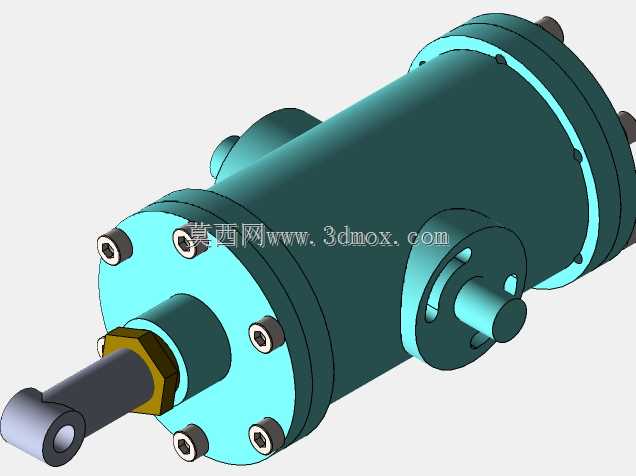

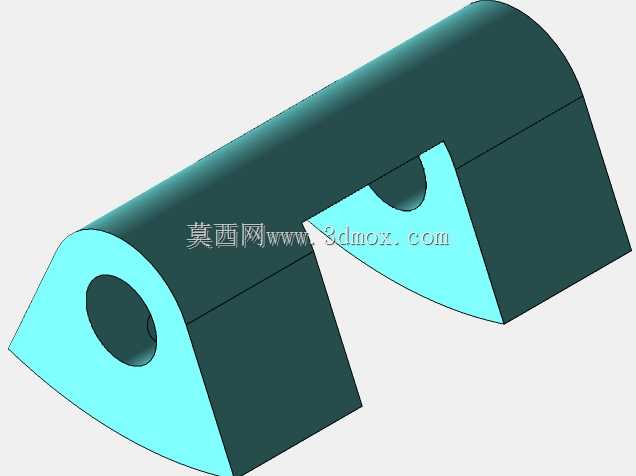

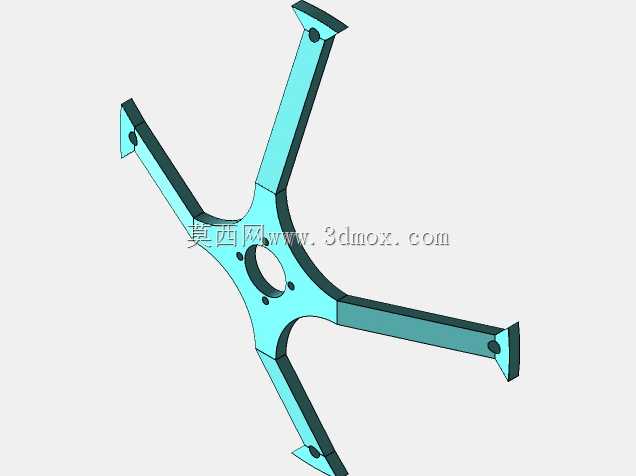

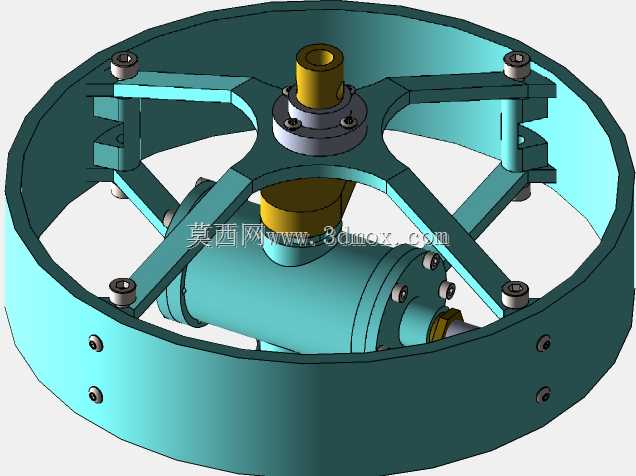

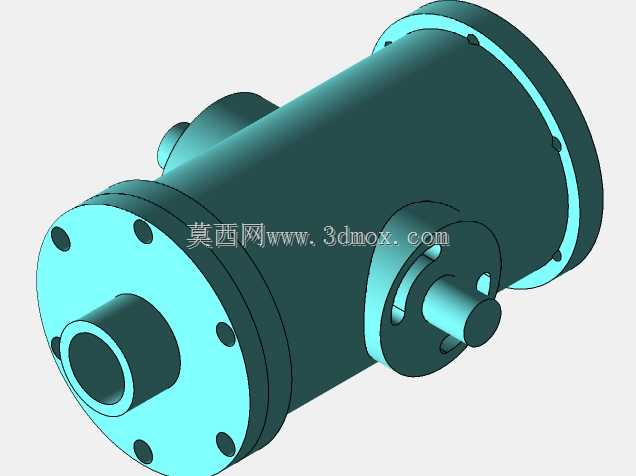

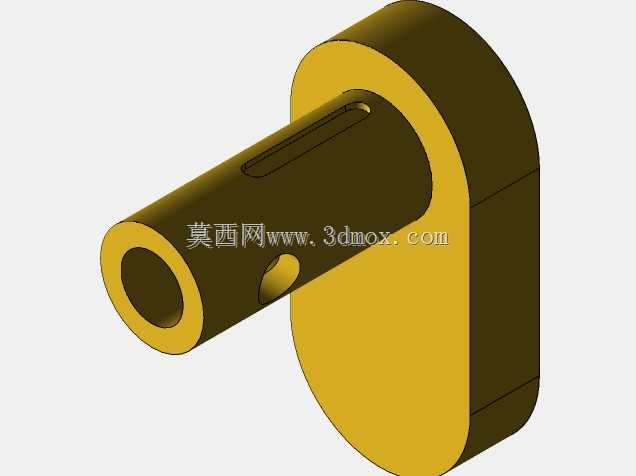

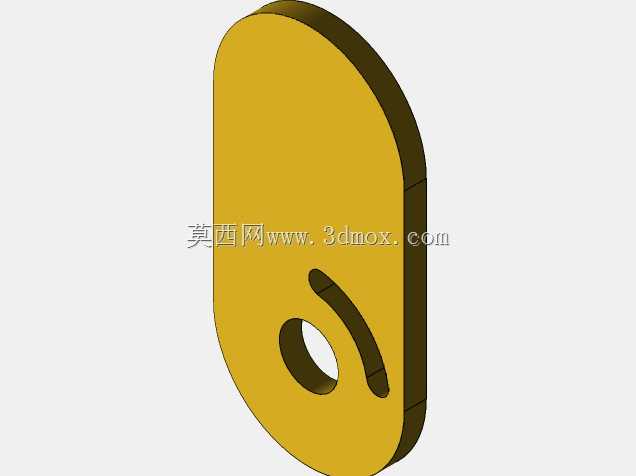

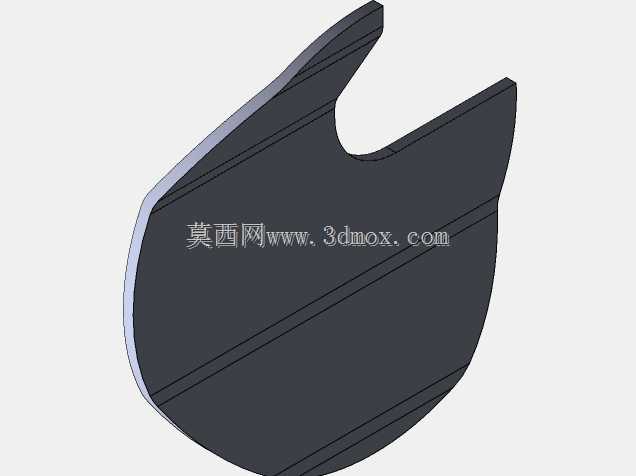

避免回转部件运转时出现偏磨、振动超差问题;支座上方的支撑臂直接承载大直径飞轮与汽缸回转组件,飞轮采用轮辐式结构,既保证了转动惯量满足运转平稳性要求,又尽可能控制了整机重量,飞轮的轮缘做了等厚设计,转动时的动平衡特性更优,可有效降低运转过程中的周期性振动。核心的旋转汽缸组件采用三缸径向布置结构,三个汽缸沿回转中心呈120度均匀分布,每个汽缸的进排气口随汽缸回转过程中与固定配气盘的气路依次对接,完成进汽、膨胀做功、排汽的工作循环,这种配气方式不需要额外的凸轮轴、气门摇臂结构,零件数量更少,后期维护时的拆装难度更低,适合对维护便捷性有要求的分散式小型动力场景。汽缸与中心曲轴之间通过铰接式连杆连接,连杆两端的铰接孔内预留了轴瓦安装位置,

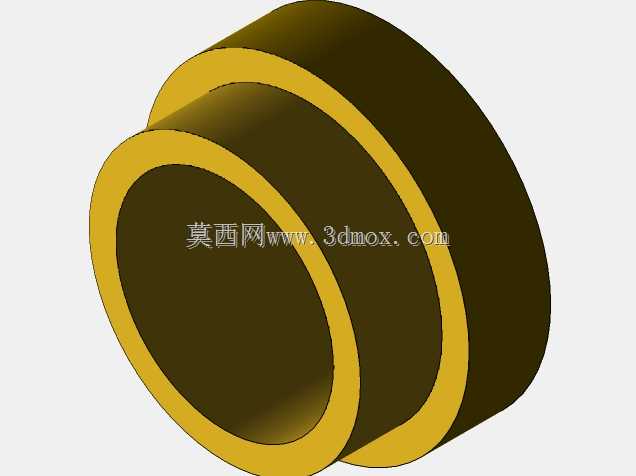

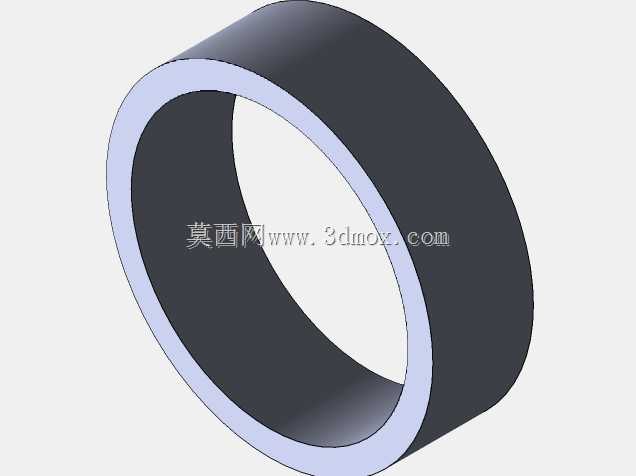

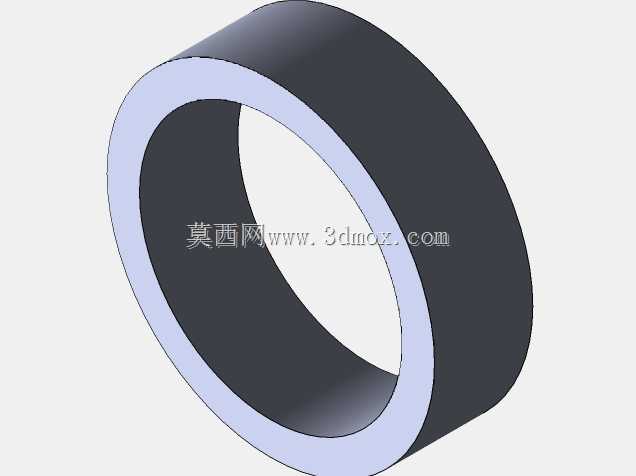

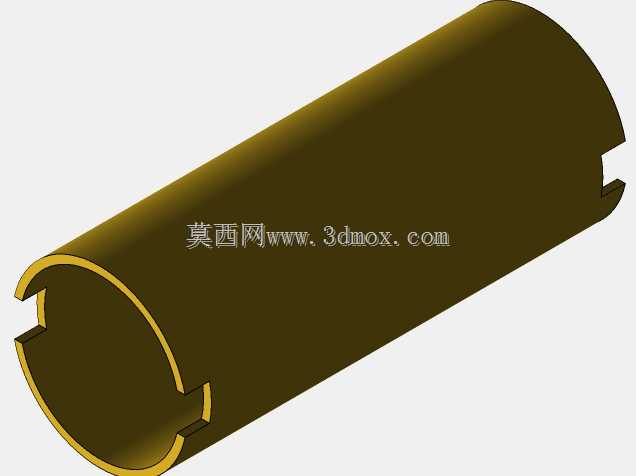

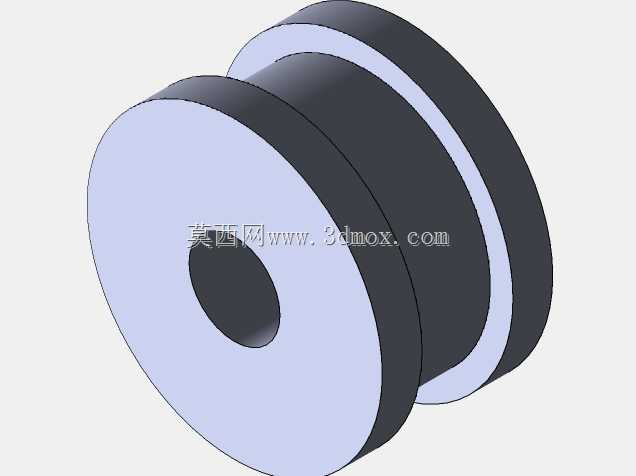

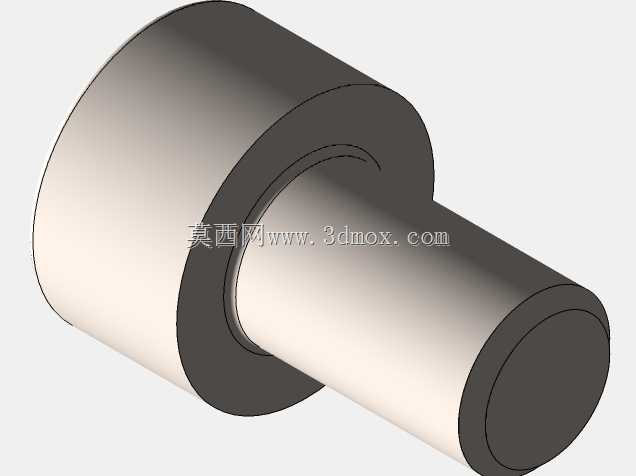

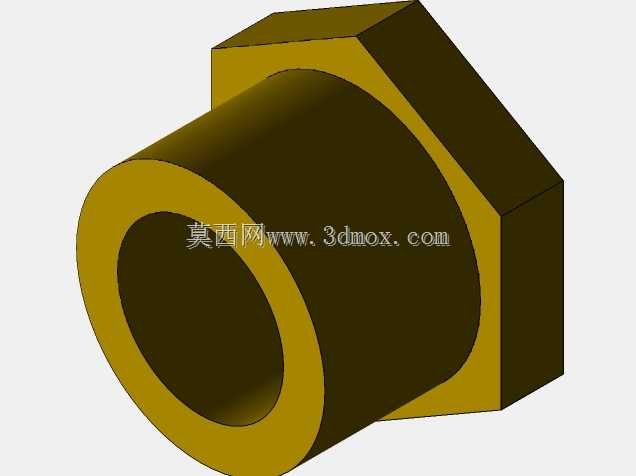

建模时还原了轴瓦的配合公差,实际生产中可根据工况选择铜基轴瓦或者含油轴承,降低运转过程中的摩擦损耗。整机的外形轮廓以中心回转结构为核心,最大外缘由飞轮的外圆尺寸决定,安装时需在飞轮外侧预留足够的安全防护空间,避免运转过程中人员接触转动部件发生危险;整机的重心落在底部支座的中心投影范围内,静态稳定性较好,不需要额外加装配重块即可满足固定安装的稳定性要求。从建模细节来看,所有部件的连接关系都按照实际装配逻辑还原,比如汽缸与回转架的螺栓连接位置、连杆与曲轴销的配合间隙、飞轮与主轴的键连接结构都做了准确呈现,结构设计从业者可通过该模型理解早期旋转式热机的配气逻辑、动力传递路径,也可在此基础上做结构优化,比如调整汽缸数量、
改变飞轮直径适配不同的输出转速与扭矩要求,也可将该结构原理迁移到小型气动马达、膨胀机的结构设计中,参考其紧凑配气的设计思路缩小设备整体体积。在实际选型参考中,这类旋转汽缸蒸汽机的输出转速通常较低,扭矩输出特性平缓,适合驱动低转速、负载波动小的工作机械,比如小型磨盘、简易输送装置,安装时需注意进汽管路的连接要采用旋转密封接头,避免随汽缸回转的过程中出现管路缠绕、蒸汽泄漏问题,模型中也还原了中心进汽道的结构,实际改造时可在中心轴位置加装旋转密封组件,满足压力蒸汽的输送要求。
