金布尔往复式蒸汽机机械结构设计

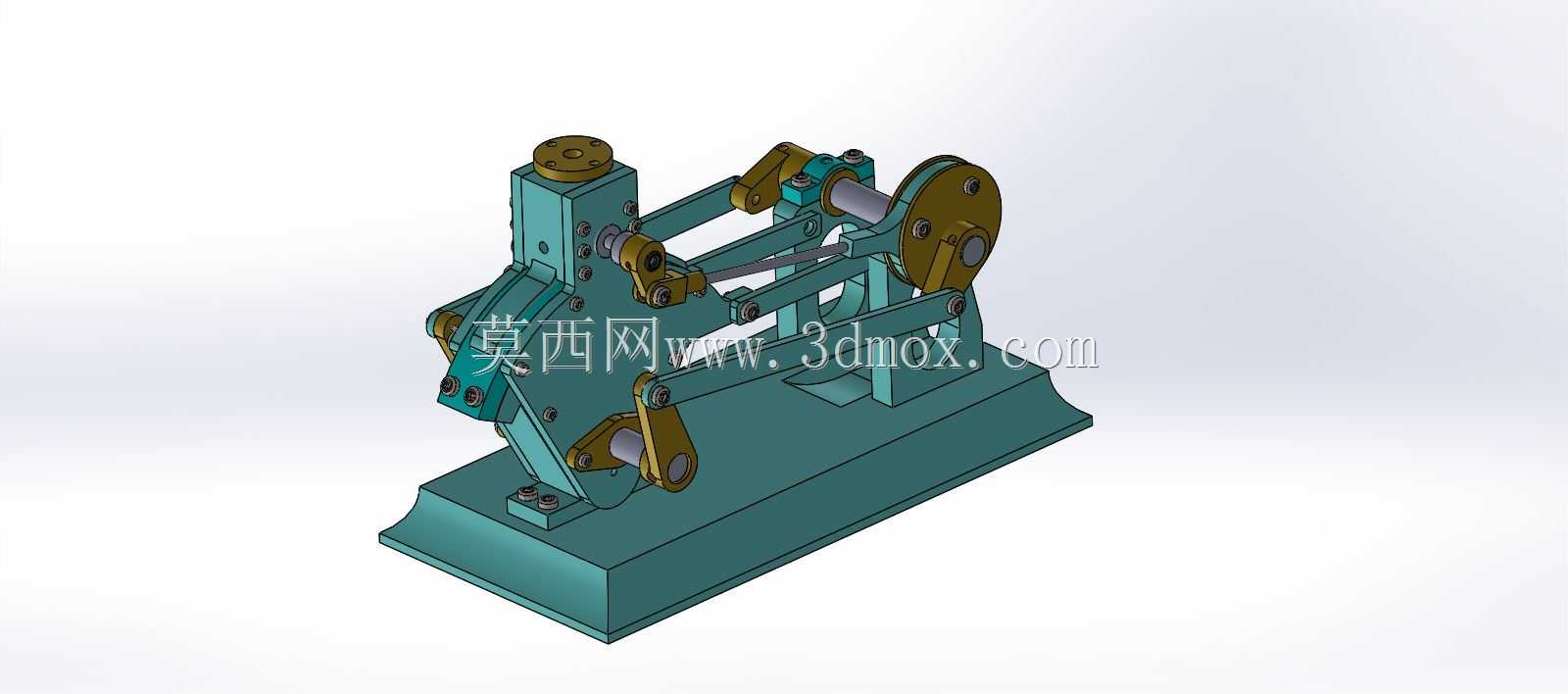

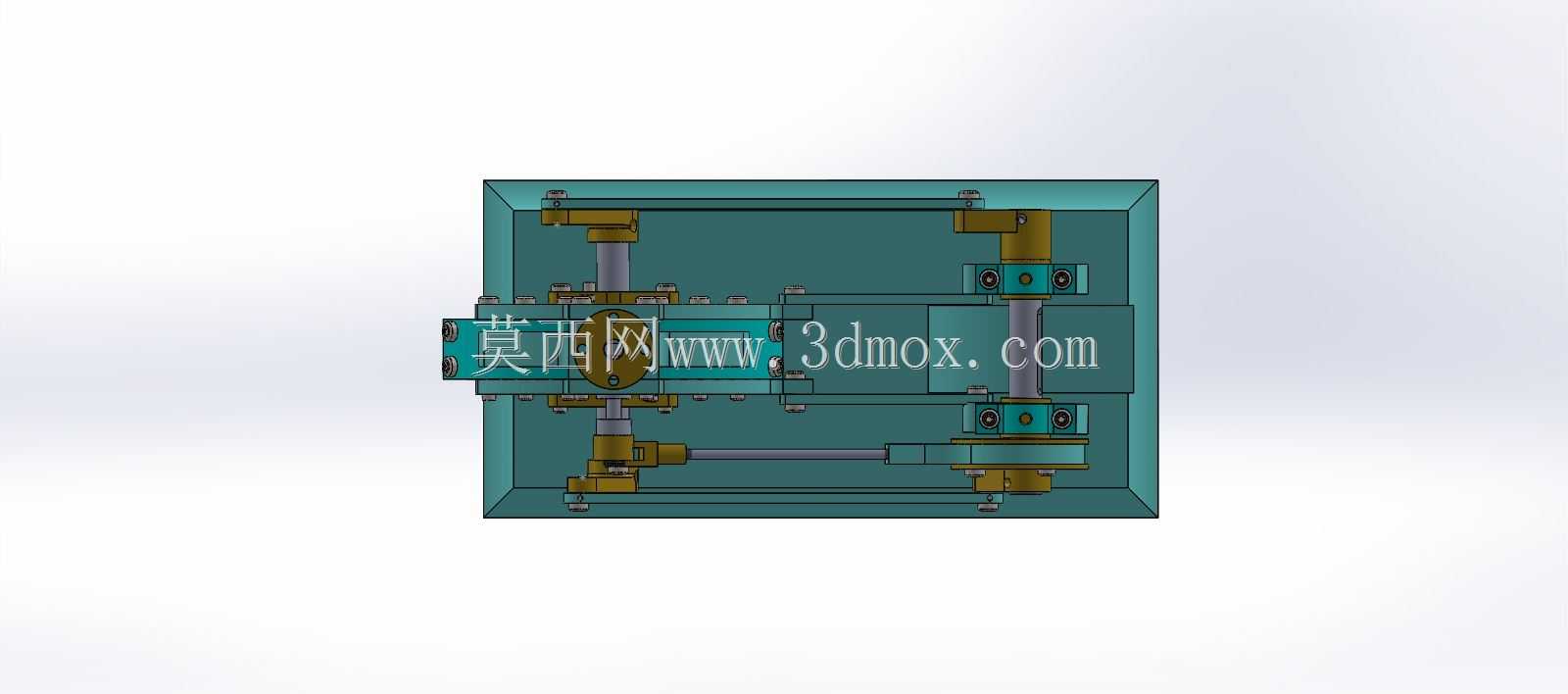

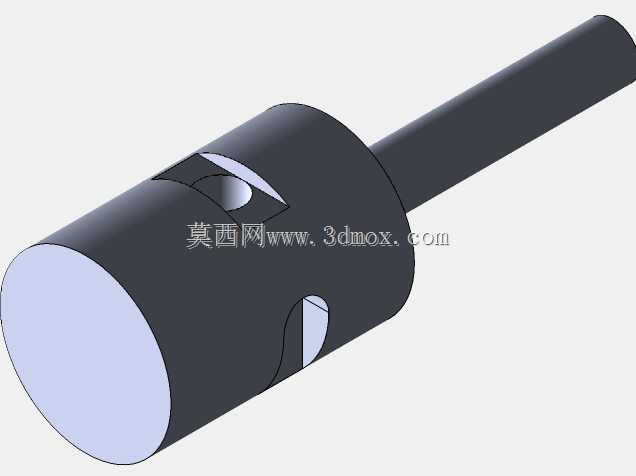

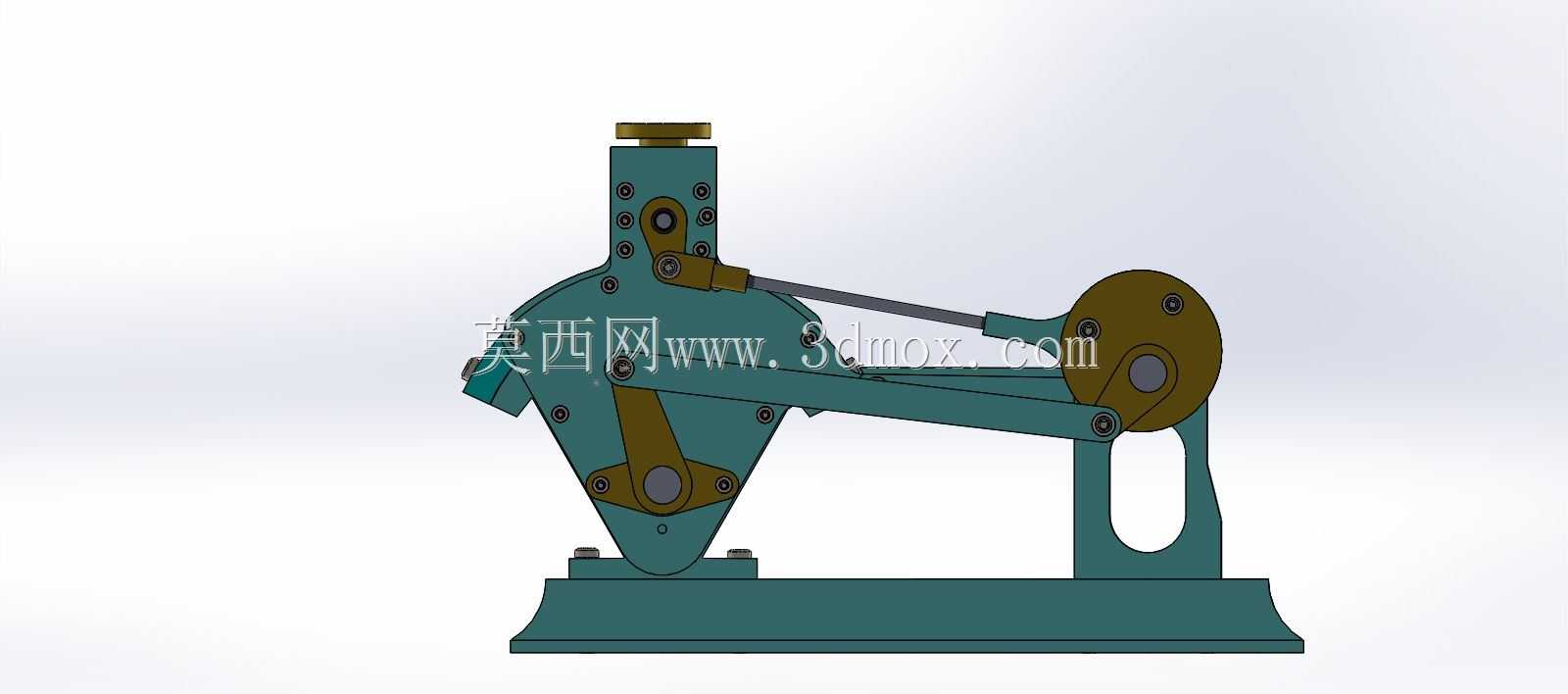

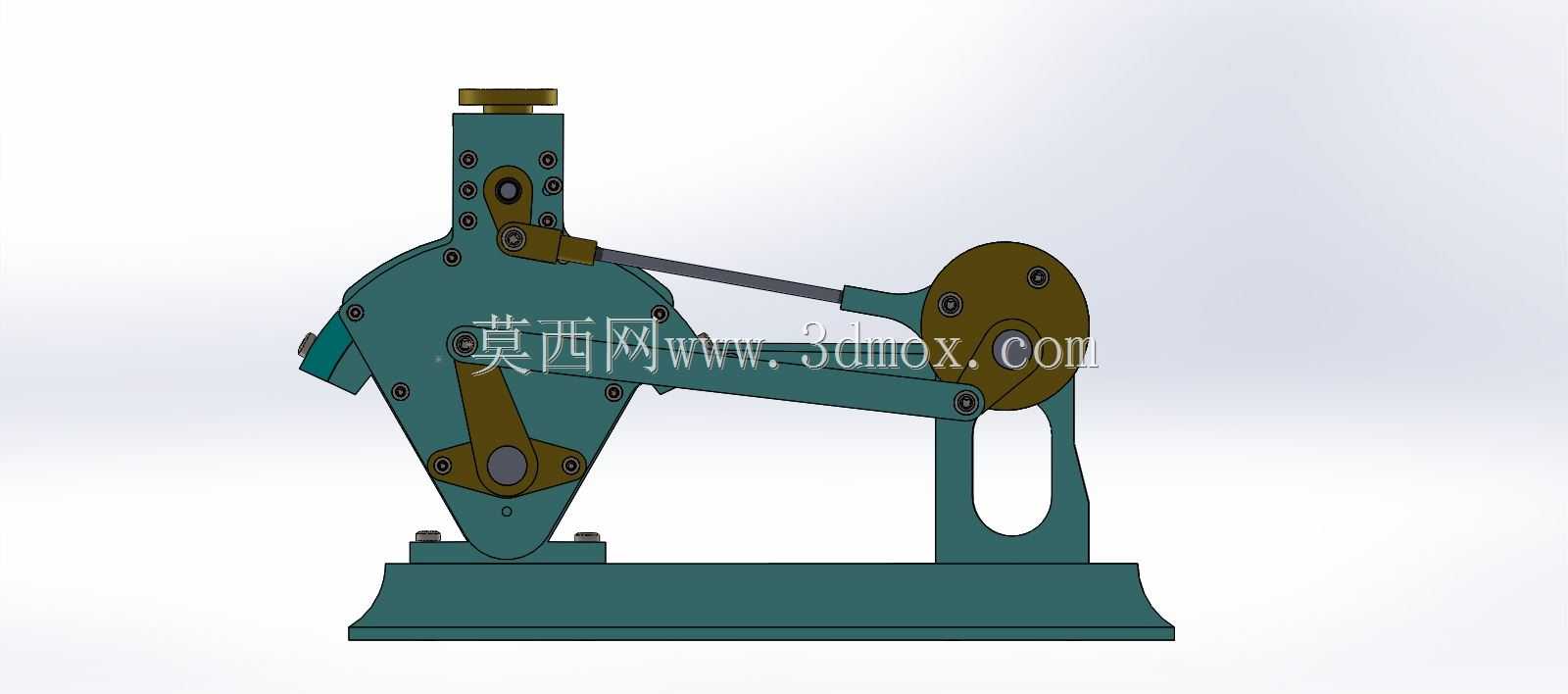

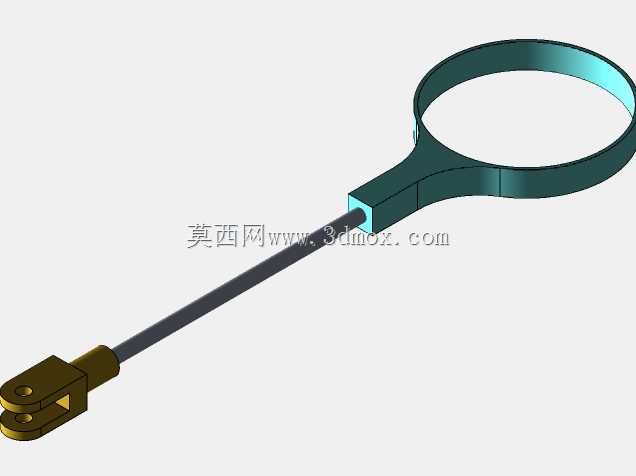

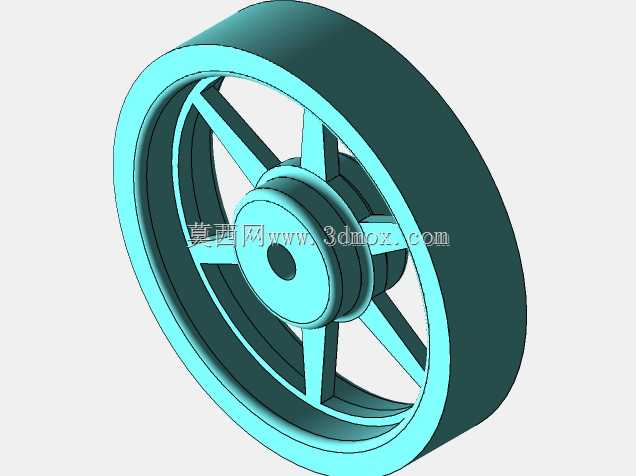

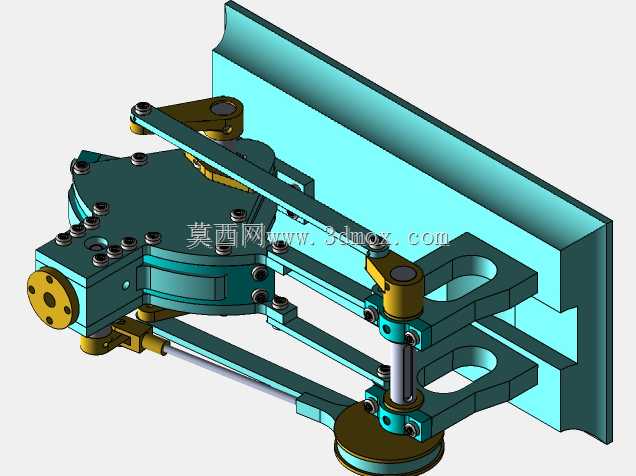

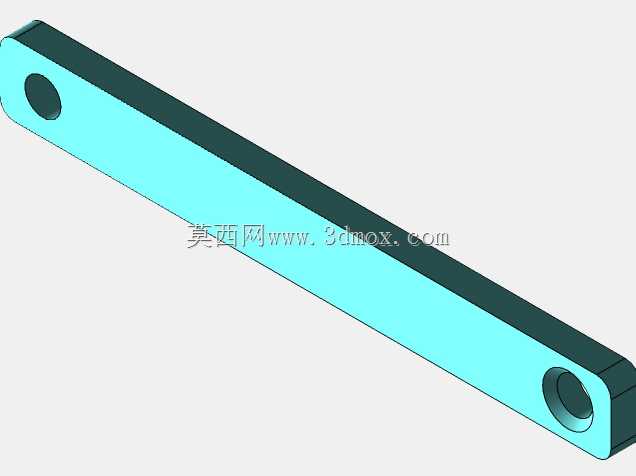

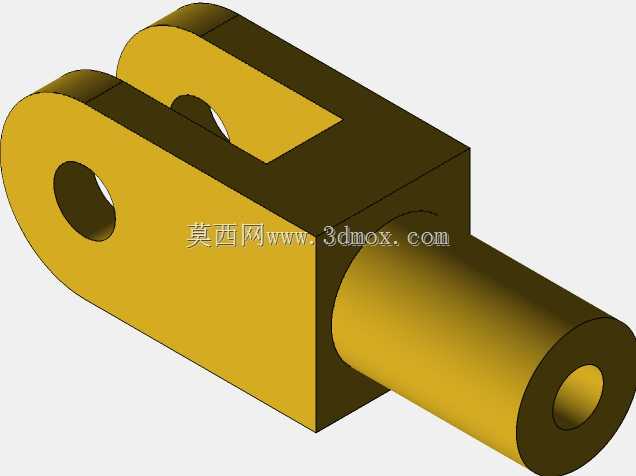

　　这套金布尔蒸汽机结构，是典型的早期往复式动力转换装置，在工业革命早期的工厂动力配套、小型船舶驱动、固定式作业机组动力源场景中有着广泛应用，其核心作用是将蒸汽的热能通过密闭腔体内的压差作用，转换为旋转轴的机械能输出，为后续连接的作业设备提供持续稳定的旋转动力。从结构设计逻辑来看，整套装置采用立式缸体搭配侧置飞轮的布局，缸体部分通过多组螺栓紧固件实现缸盖、缸体、底座的刚性连接，保证蒸汽腔室的密封性能与结构刚度，避免高压蒸汽作用下的腔体变形导致的密封失效问题。传动端采用经典的曲柄连杆机构，活塞的直线往复运动通过十字头结构传递给连杆，再由连杆驱动带配重的飞轮做旋转运动，飞轮自身的配重结构可以储存旋转惯性能量，

　　抵消活塞往复运动到上下止点时的动力死点问题，保证输出轴的转动连续性，避免运行过程中出现卡滞或转速波动过大的问题。底座部分采用一体化铸造式的宽支撑面设计，安装时可通过底座预留的螺栓孔直接固定在混凝土基础或者设备安装平台上，整套装置的安装边界需要预留飞轮侧的旋转安全空间，避免飞轮转动过程中与周边设备、管线发生干涉，同时缸体上部需要预留蒸汽管路的接入空间，方便进汽、排汽管路的法兰对接。在功能特性上，这套结构的配气机构采用侧置的滑阀配气结构，通过联动的摆杆结构随曲轴转动同步切换进汽、排汽的通路，保证蒸汽能够按照活塞的运动时序精准进入腔体推动活塞做功，同时将做完功的乏汽及时排出腔体，减少缸内残余蒸汽对活塞回程的阻力。

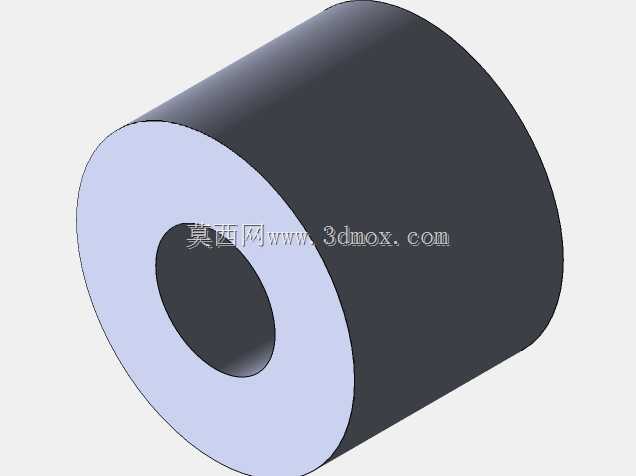

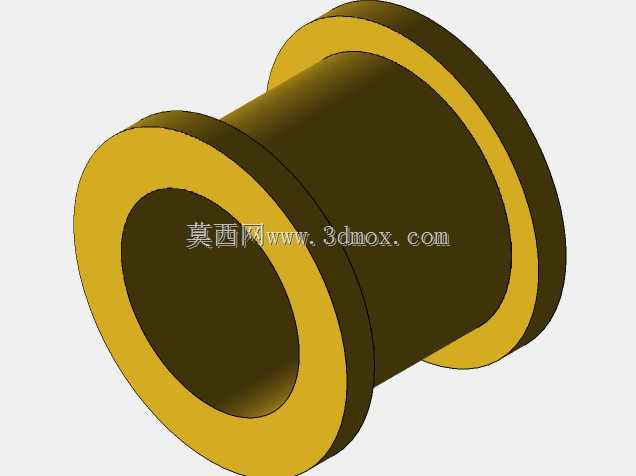

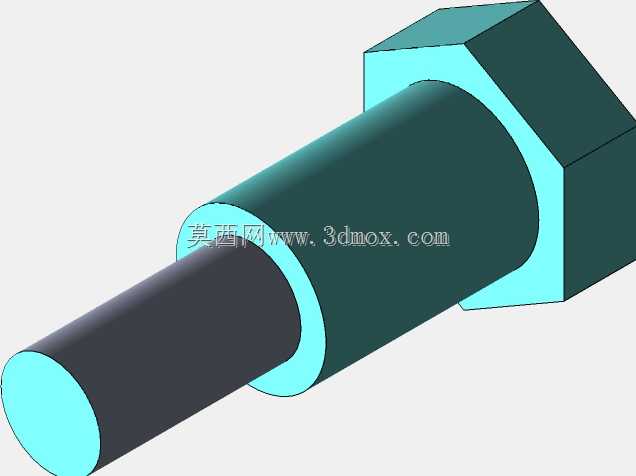

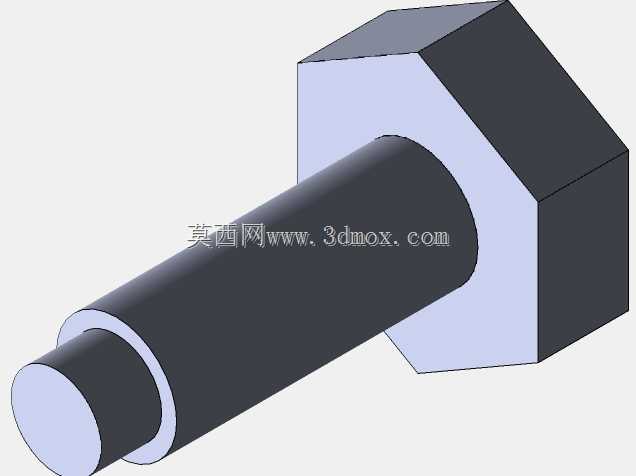

　　整套结构的运动副都设计了独立的润滑点位，日常维护时可以通过预留的注油孔向铰接位置加注润滑脂，降低运动部件的磨损速率，延长整套装置的使用寿命。从建模细节来看，所有铰接位置的销轴、衬套都做了等比例的结构还原，螺栓连接的位置也按照实际装配的排布做了对应设计，既可以作为蒸汽机发展历程的结构教学演示模型，也可以为小型复古动力装置的爱好者提供结构参考，在做小型蒸汽动力改装、科普展品制作时，可以直接参考这套结构的尺寸比例做适配调整，根据实际的输出功率需求缩放缸体直径、活塞行程、飞轮直径的参数，匹配对应的蒸汽压力参数即可实现稳定的动力输出。需要注意的是，这类往复式蒸汽机的安装对水平度有一定要求，底座安装时需要通过水平仪校准平面度，避免曲轴、连杆的运动副出现偏磨问题，长期运行时还要定期检查缸体密封件的老化情况，及时更换密封填料避免蒸汽泄漏影响动力输出效率。
