双缸斜置往复式蒸汽动力装置结构设计

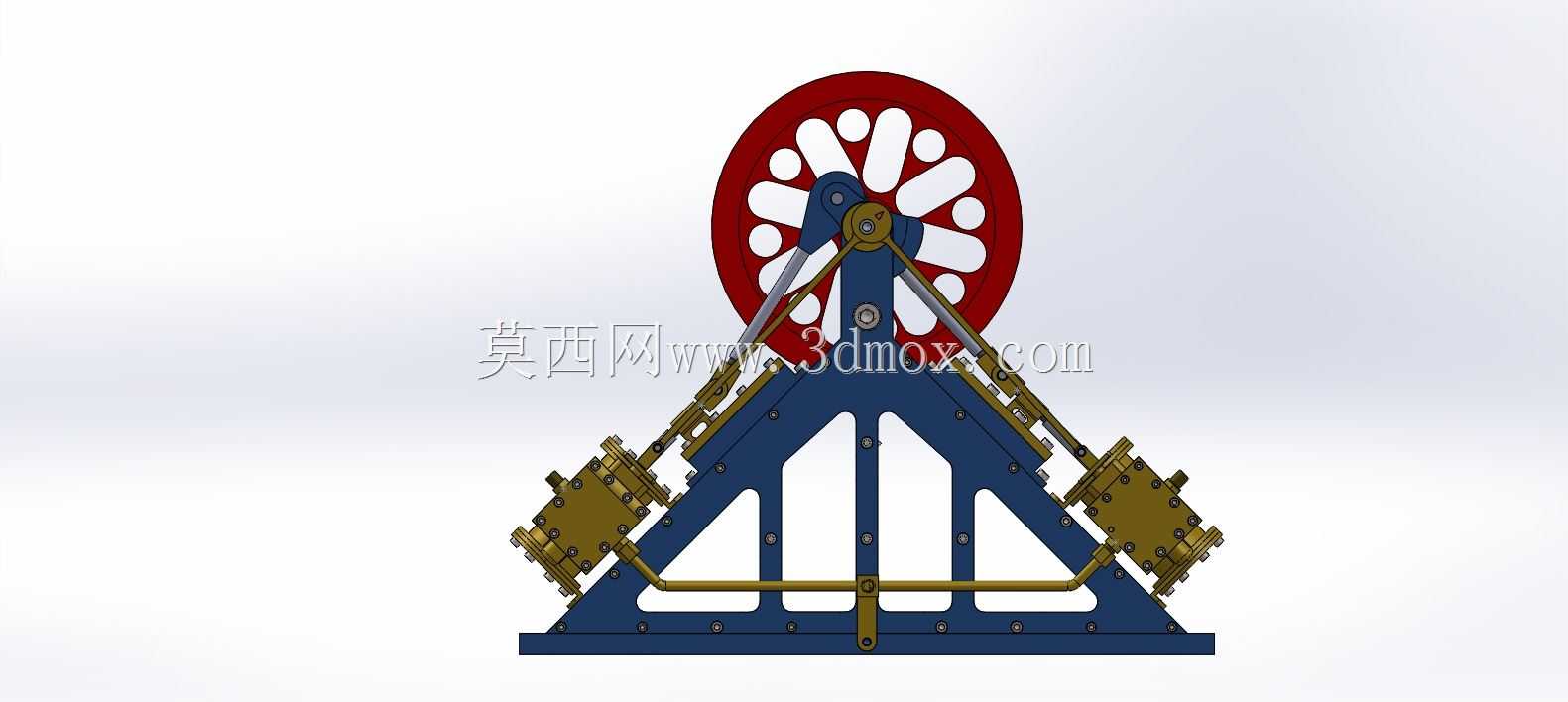

　　在小型固定式动力输出、复古动力装置复刻、教学演示教具开发场景中，斜置双缸结构的蒸汽动力装置始终占据独特的应用位置，不同于直列双缸或V型双缸的布局逻辑，斜置气缸的排布方式能够在有限的竖向安装空间内，平衡双缸交替做功的惯性力，同时简化缸体与曲轴箱的连接油路、气路布局，降低整机装配时的同轴度调校难度。从实际用途来看，这类蒸汽动力装置既可以作为小型发电机组、老式加工设备的动力源，匹配低压蒸汽锅炉输出稳定的旋转扭矩，也可作为机械原理教学的实物演示载体，直观展示热能到机械能的转换过程，以及曲柄连杆机构将活塞往复运动转化为旋转运动的完整传动逻辑。

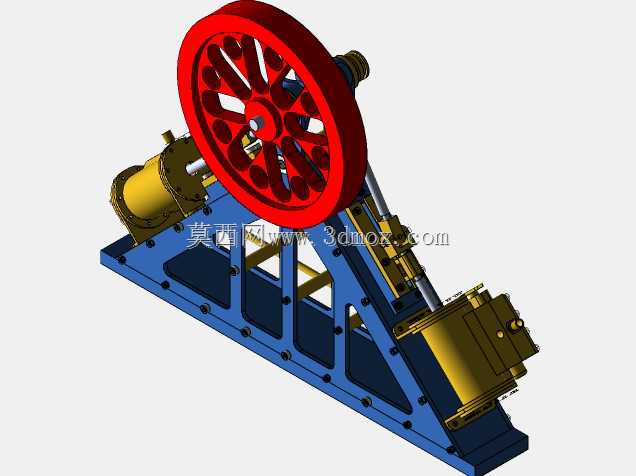

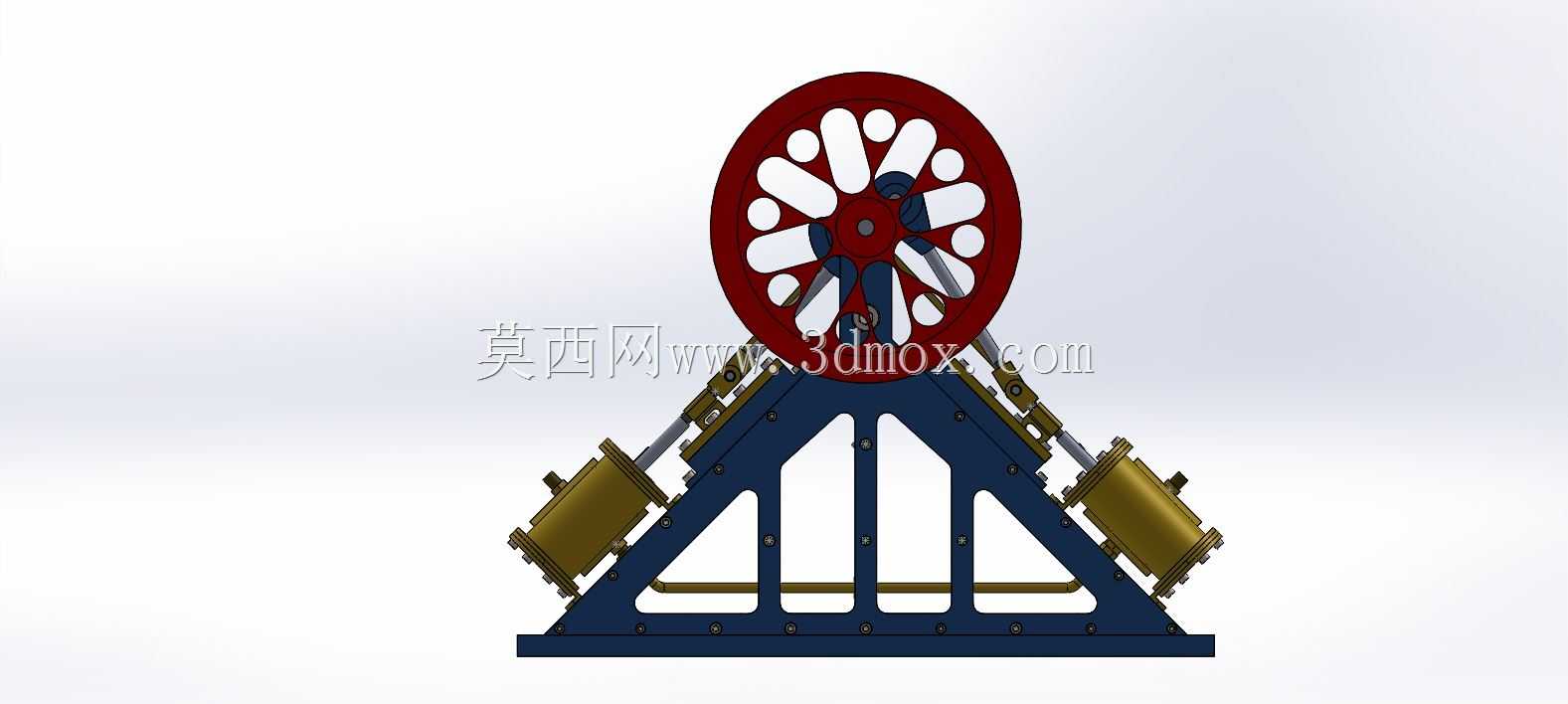

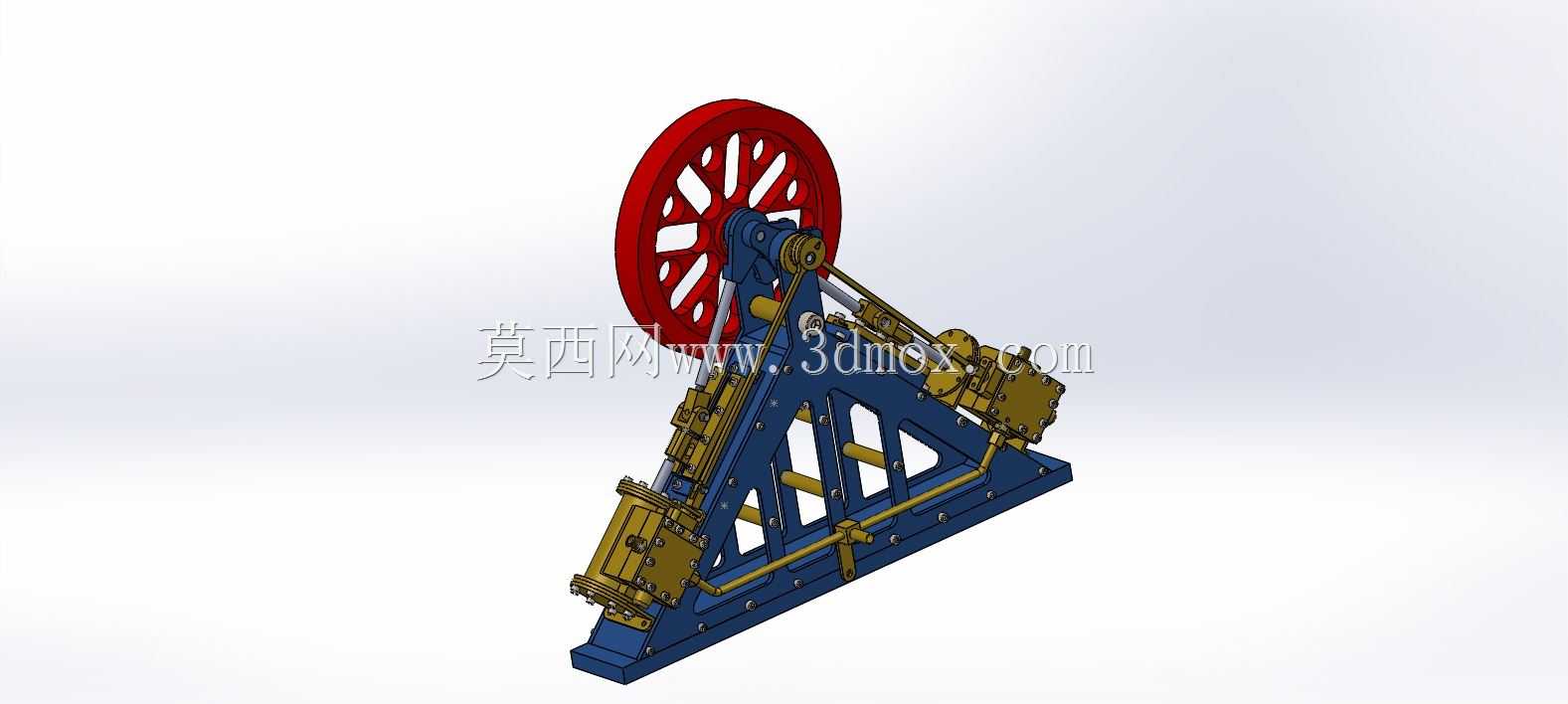

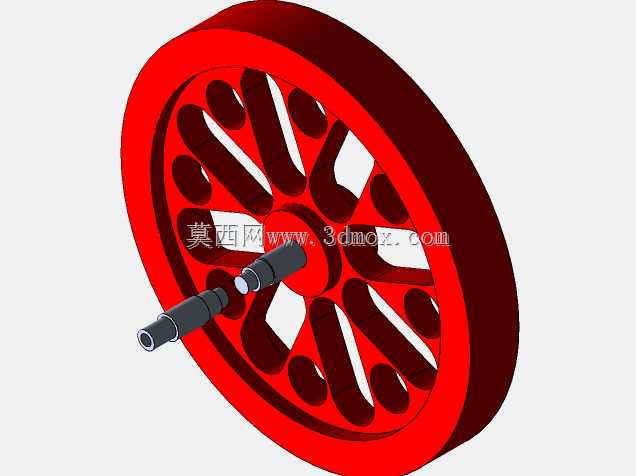

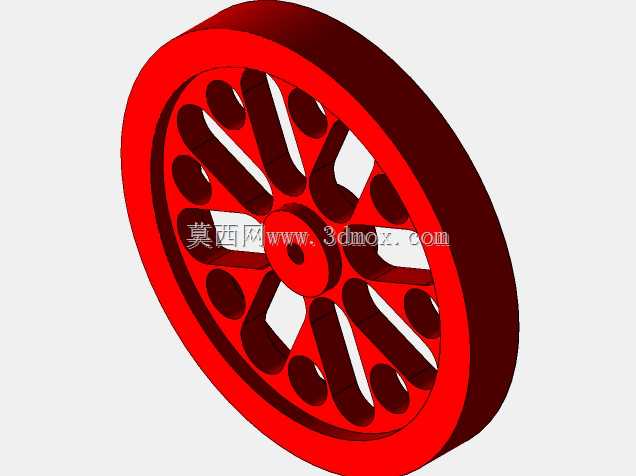

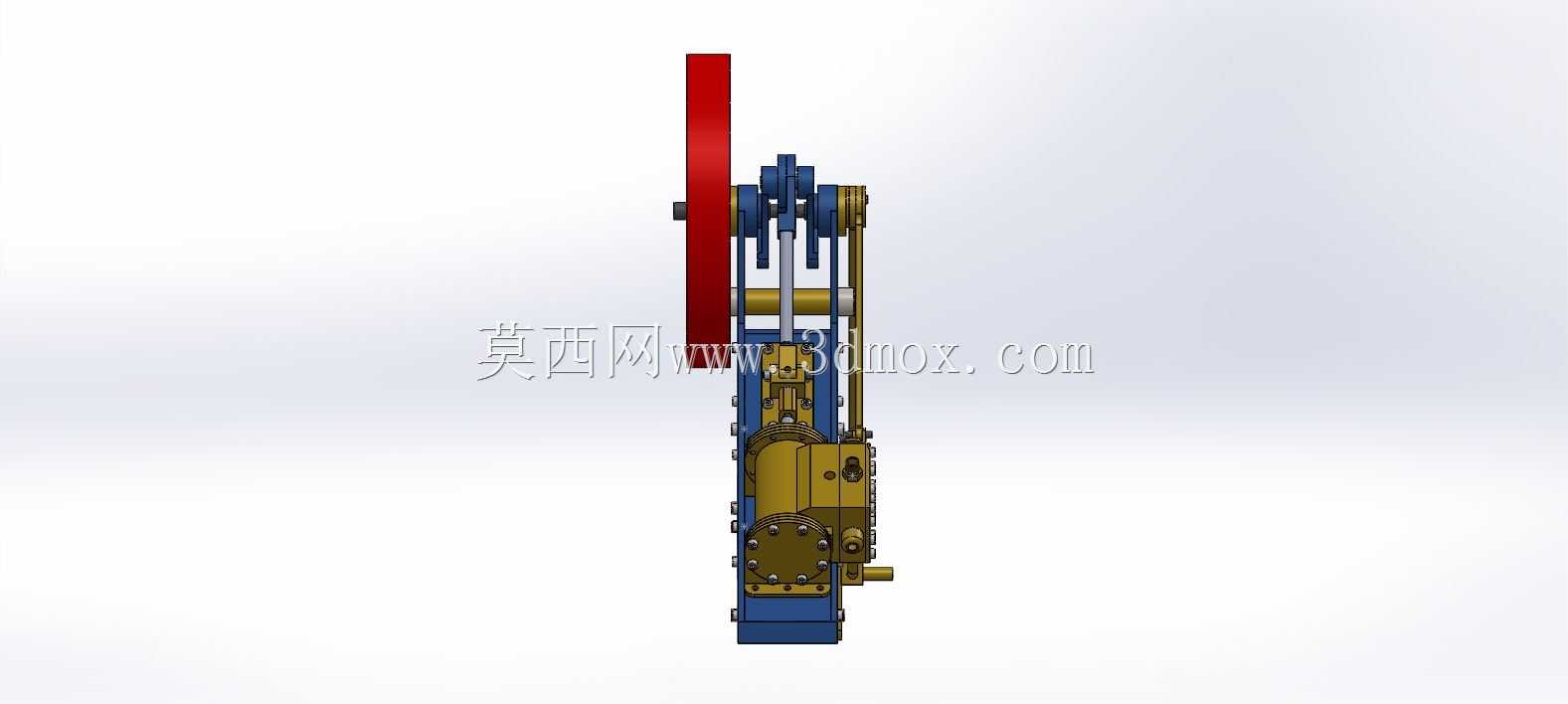

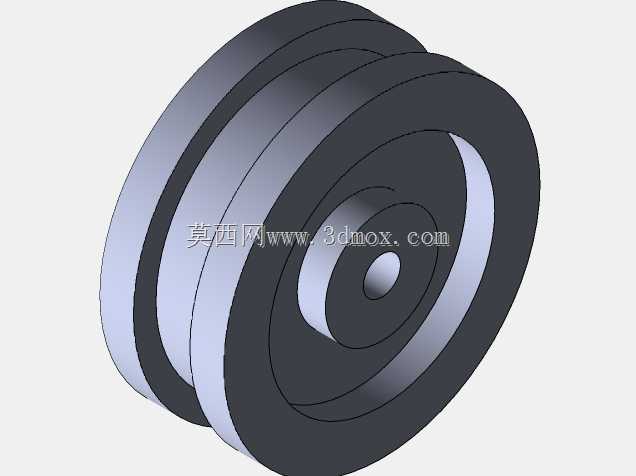

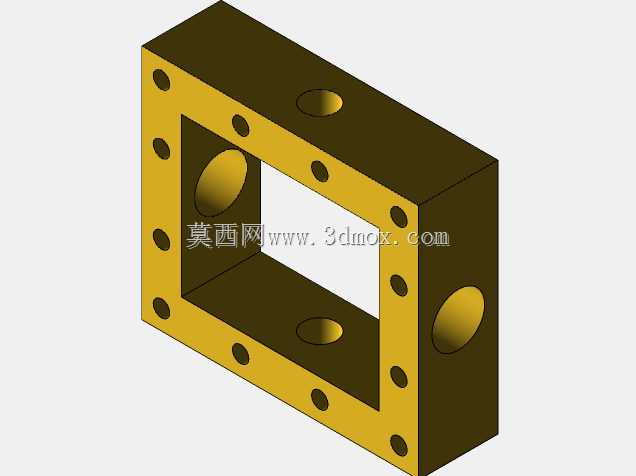

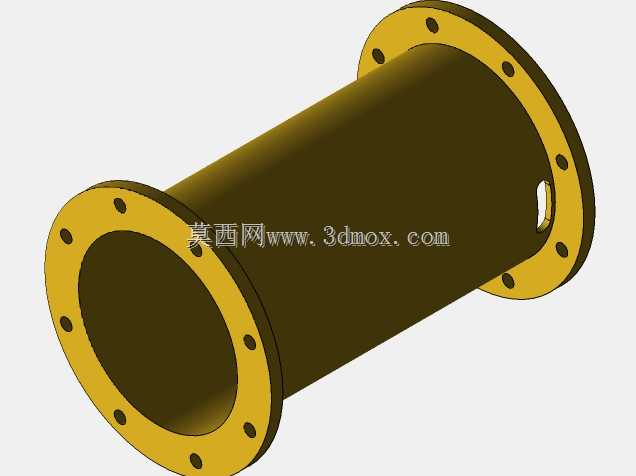

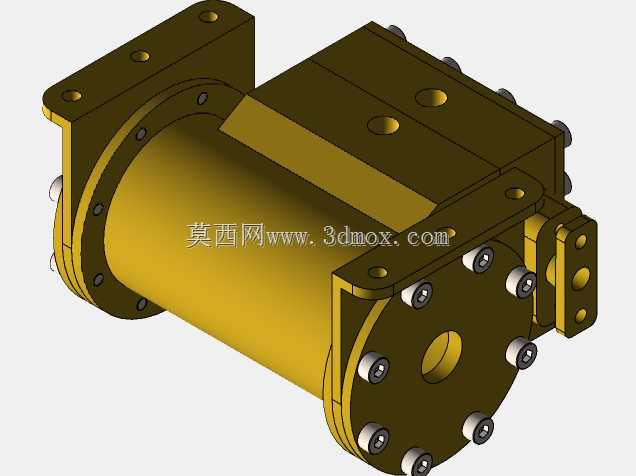

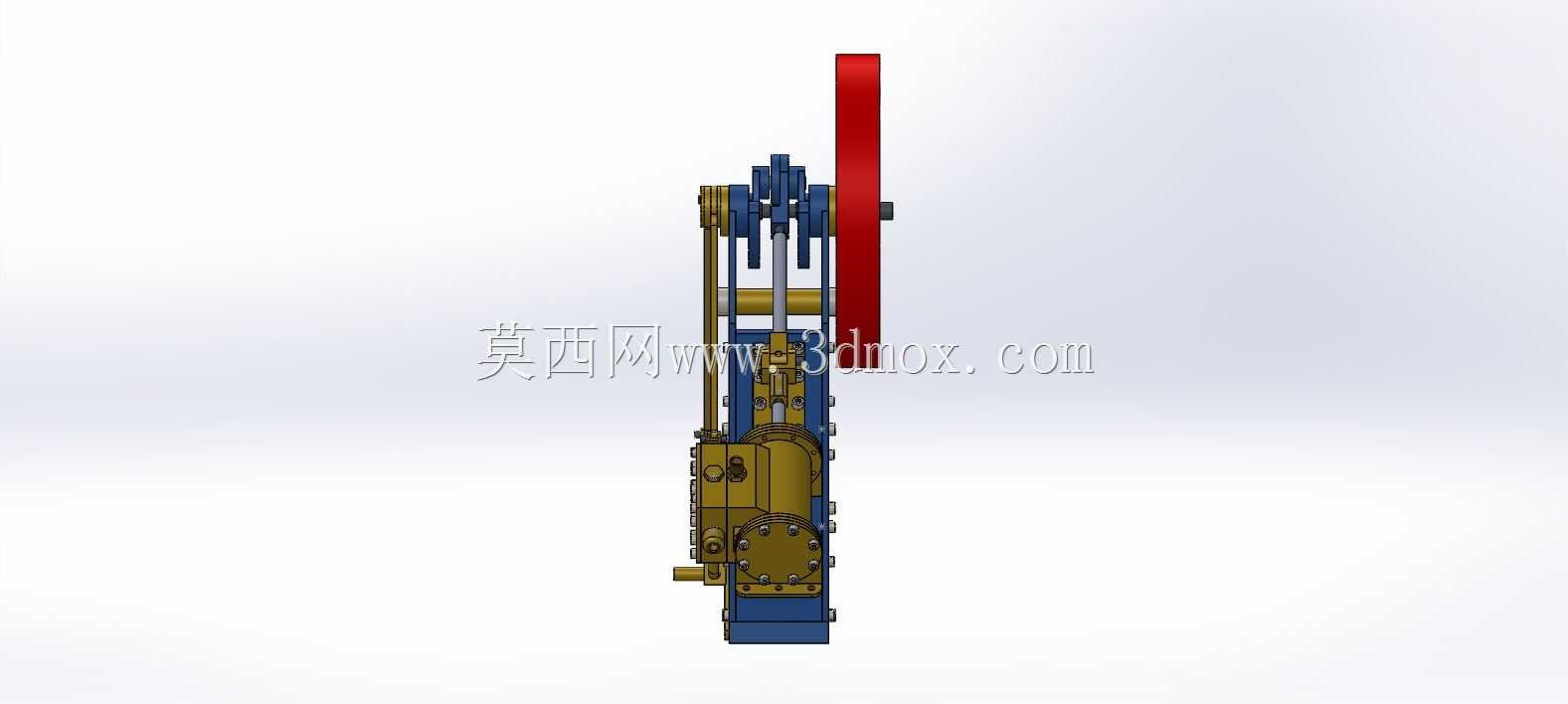

　　从功能特性上看，该双缸斜置结构采用错相位做功设计，两个气缸的曲柄夹角经过匹配调校，能够让飞轮在整周旋转过程中始终获得至少一个气缸的推力输出，避免单缸蒸汽机常见的上止点死点问题，大幅提升动力输出的平顺性，无需额外设置复杂的启动辅助机构。外露的飞轮采用大直径轮缘设计，依靠自身转动惯量储存做功冲程的多余能量，带动活塞完成排气、进气的非做功行程，保证整机运转的连续性。缸体部分集成了配气阀组与密封结构，斜置的缸体轴线与曲轴安装平面形成固定倾角，既能够让冷凝后的液态水顺着缸壁自然回流到锅炉侧，减少缸内积液导致的液击风险，也能缩短连杆的有效长度，降低传动过程中的侧向分力，减少活塞与缸壁的偏磨损耗。

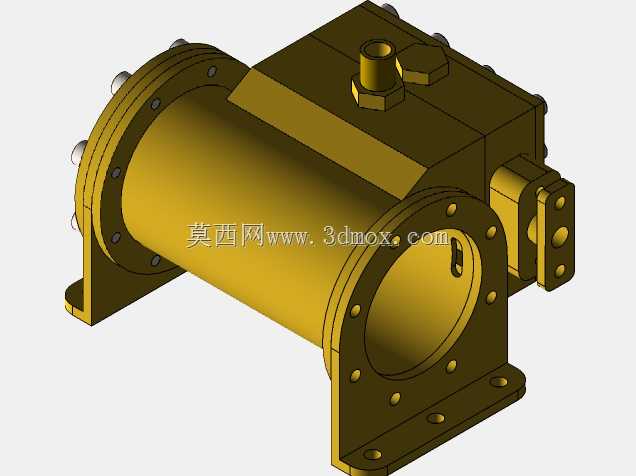

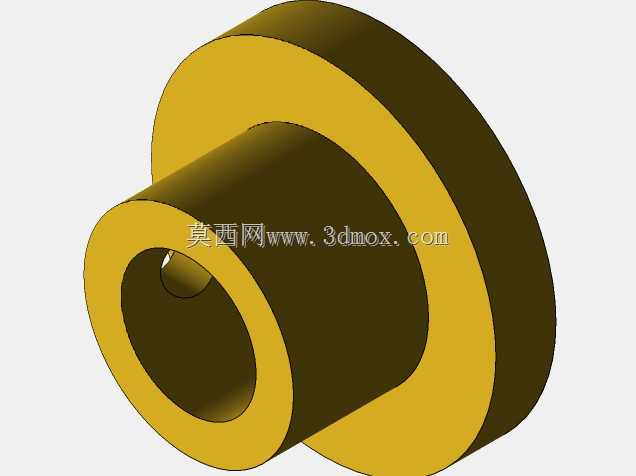

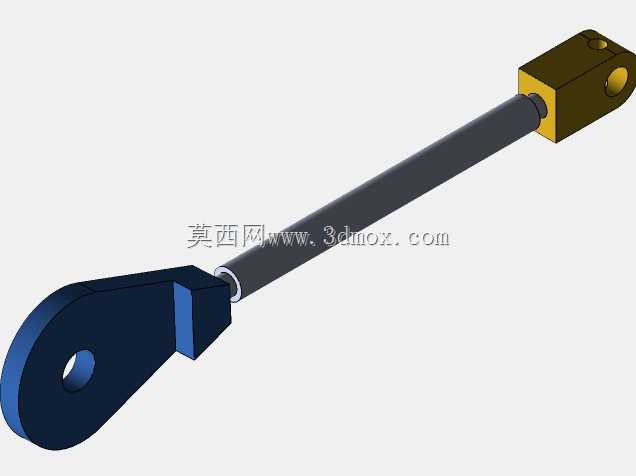

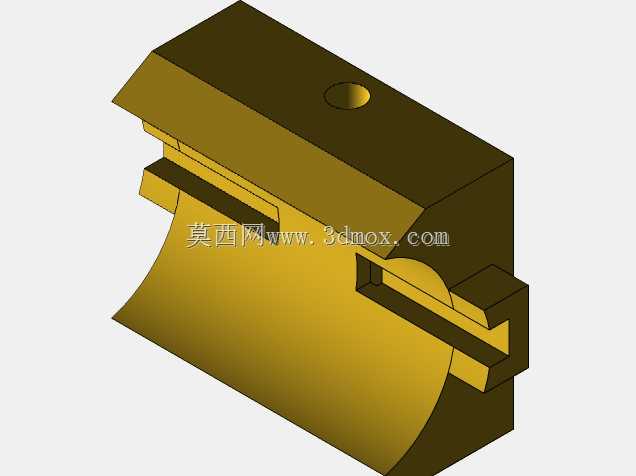

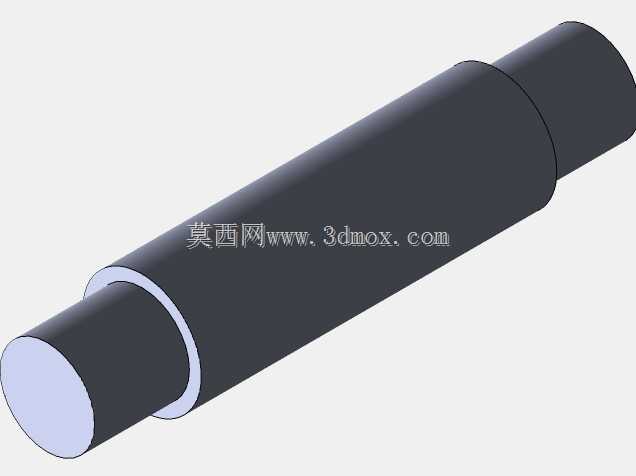

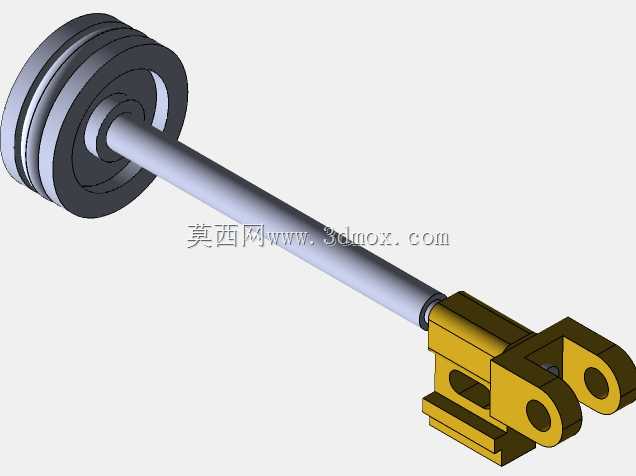

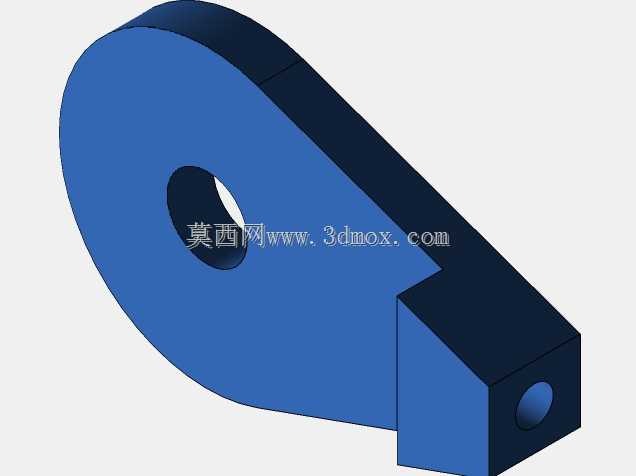

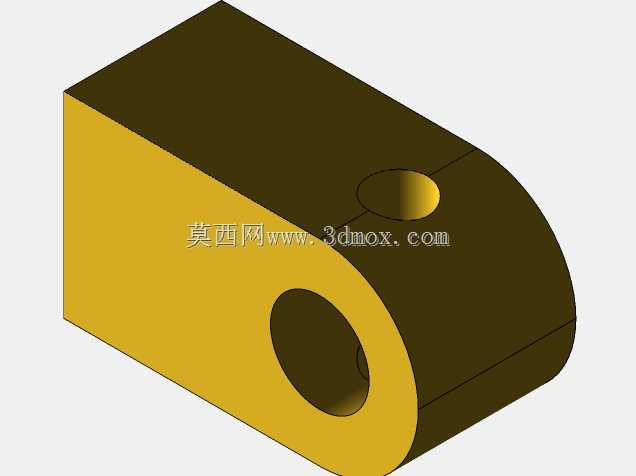

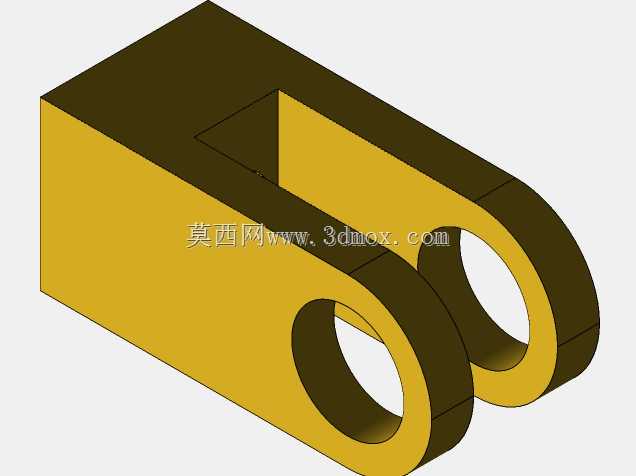

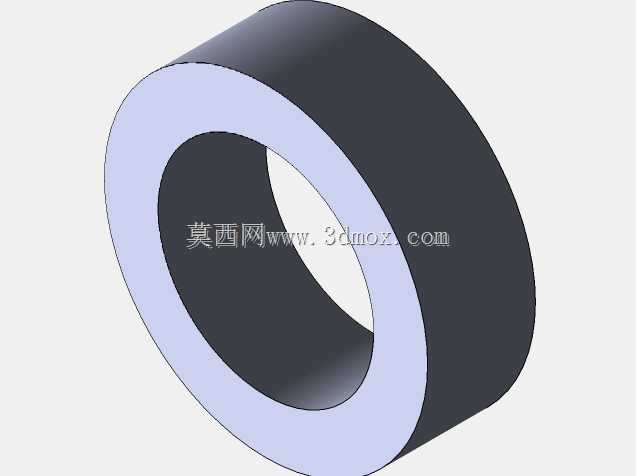

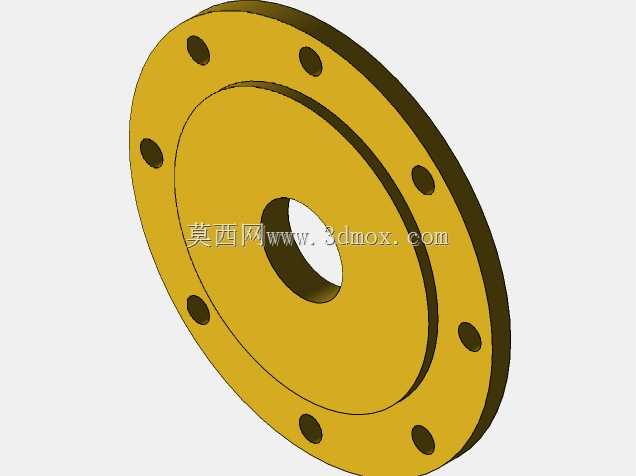

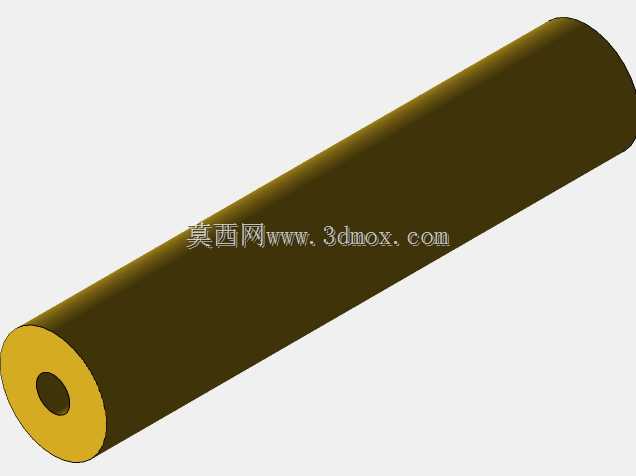

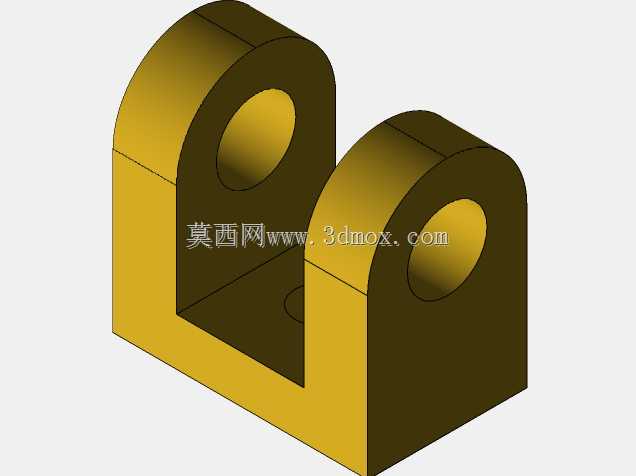

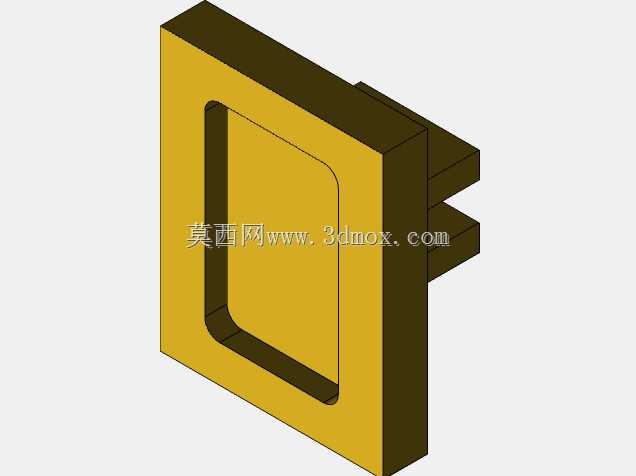

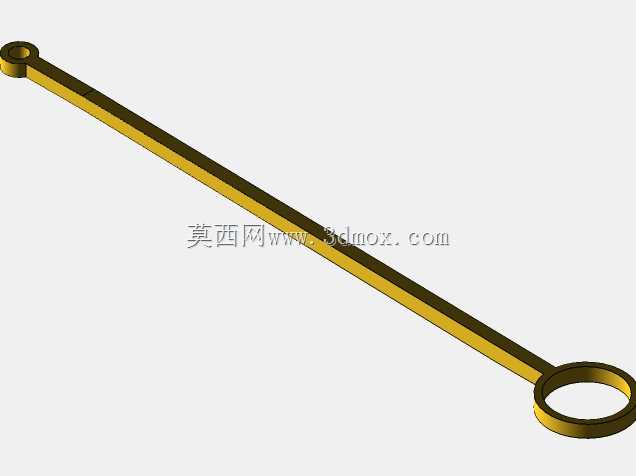

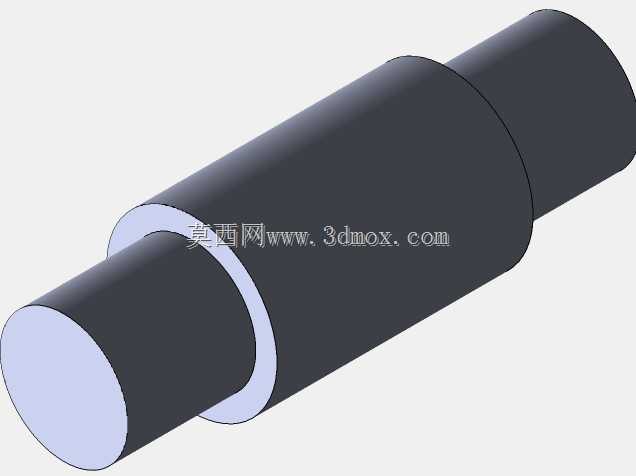

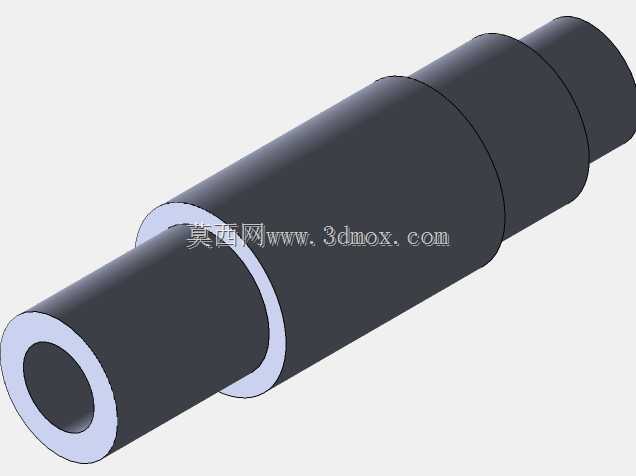

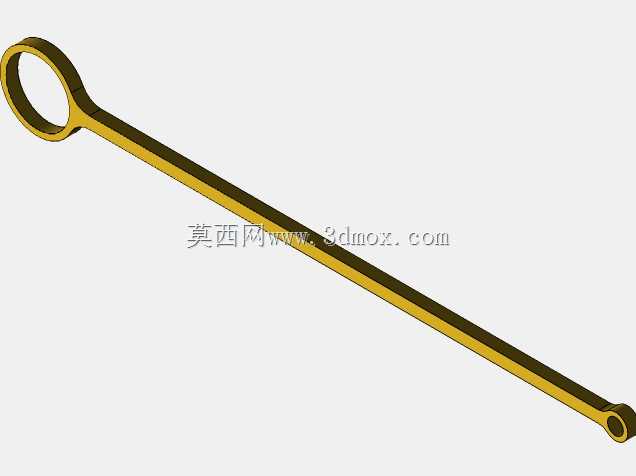

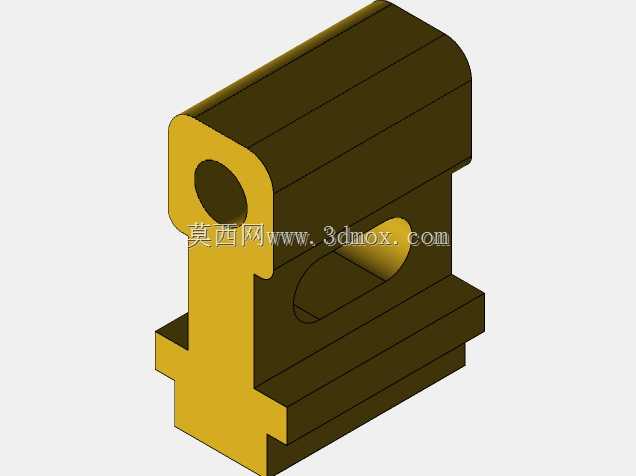

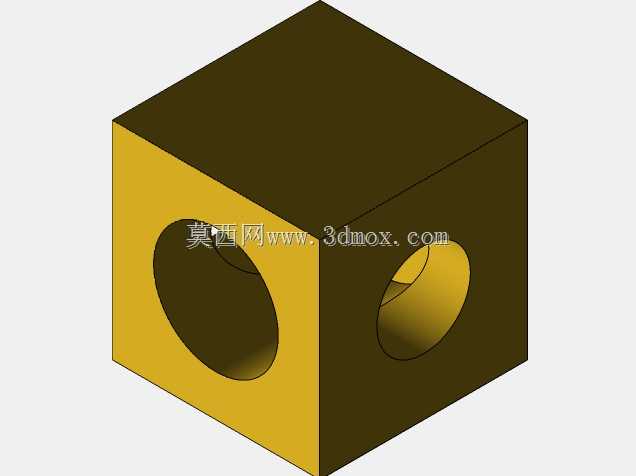

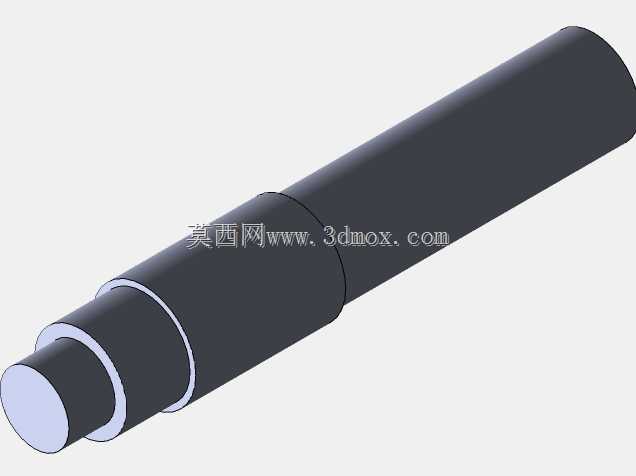

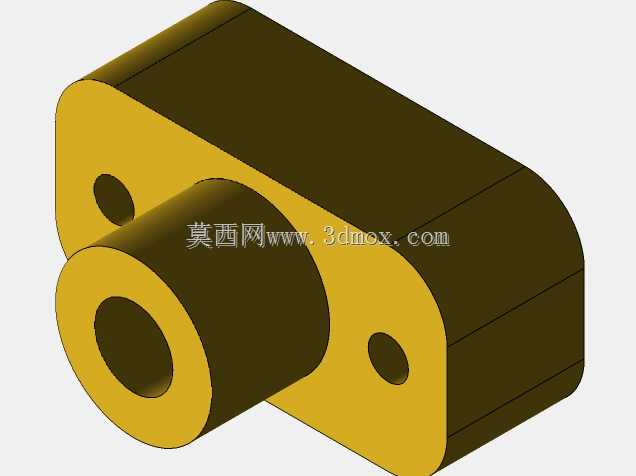

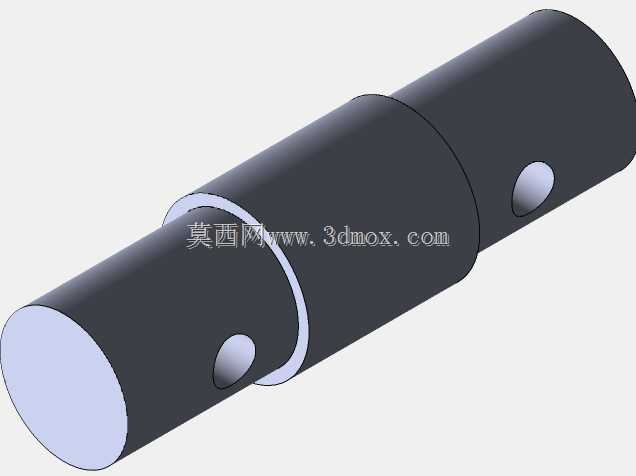

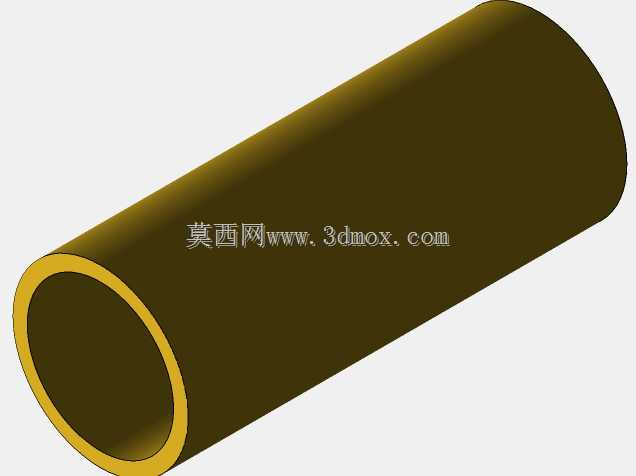

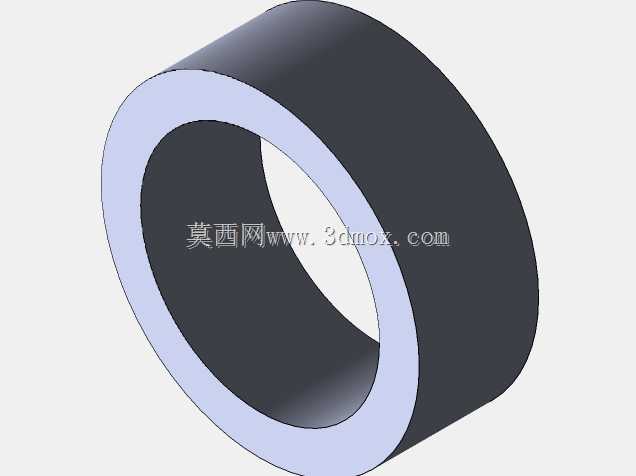

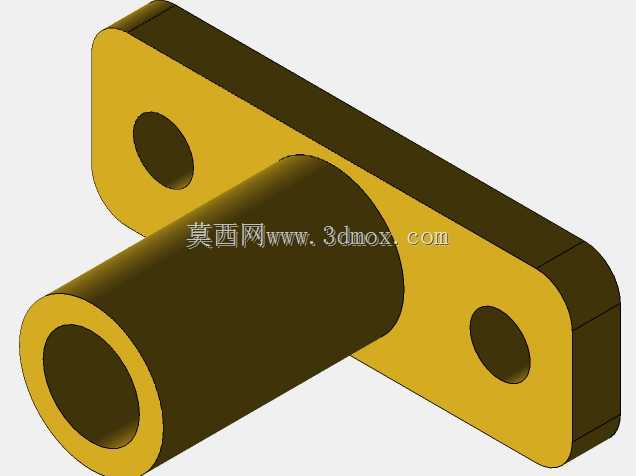

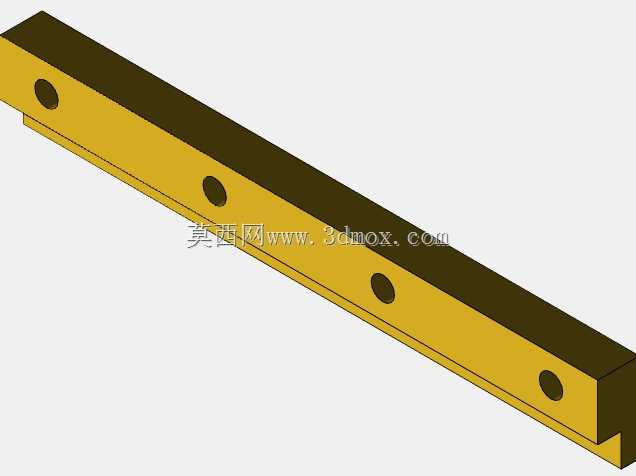

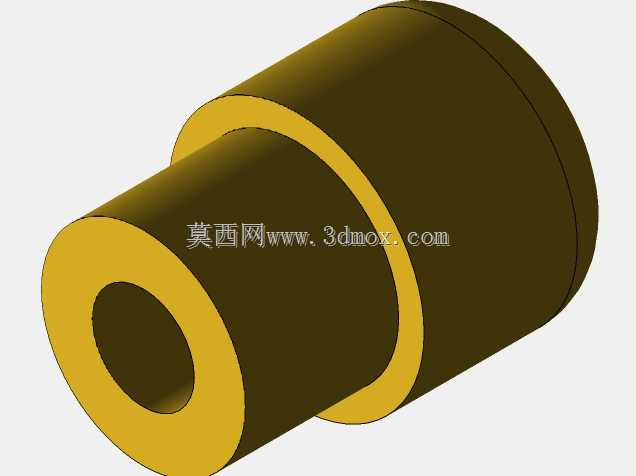

　　设计思路层面，整机采用模块化拆分逻辑，将缸体组件、曲柄连杆组件、飞轮支架、配气操纵组件分为四个独立的装配单元，每个单元都设置了明确的安装定位基准：缸体与支架的连接面采用精加工止口定位，保证两个斜置缸体的轴线交点准确落在曲轴的回转中心平面上；曲轴与支架的支撑位置采用滑动轴承衬套结构，预留合理的配合间隙，适配热态运转时的轴件膨胀量；连杆大头采用剖分式结构，方便后期维护时的拆装调整，无需整体拆解曲轴组件即可完成连杆轴瓦的更换。配气机构的滑动阀片与缸体进排气口的配合位置经过行程匹配，能够随活塞的往复运动同步切换进排气通路，保证蒸汽的进排时序与活塞运动位置精准对应，减少蒸汽短路导致的能量损耗。

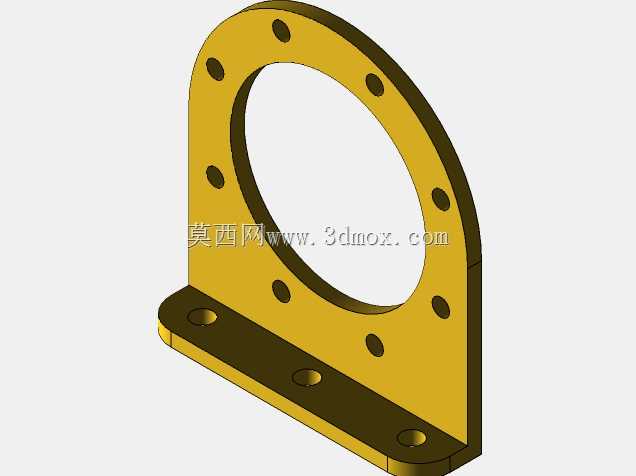

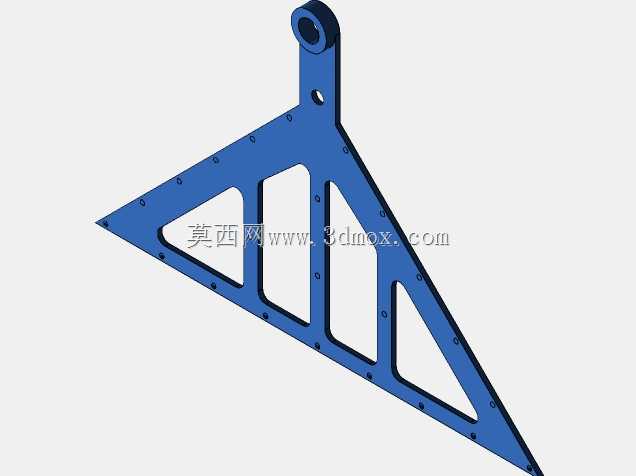

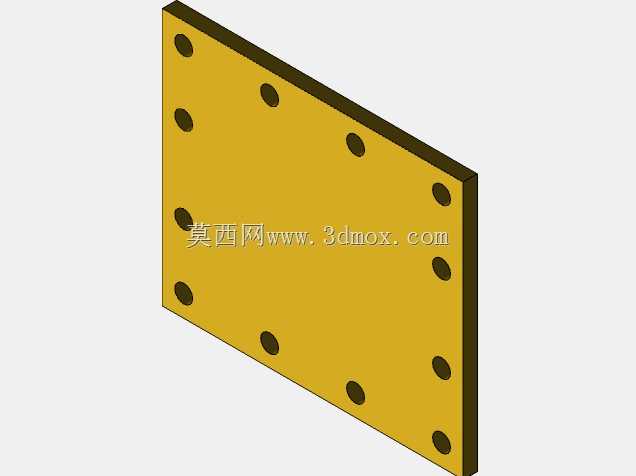

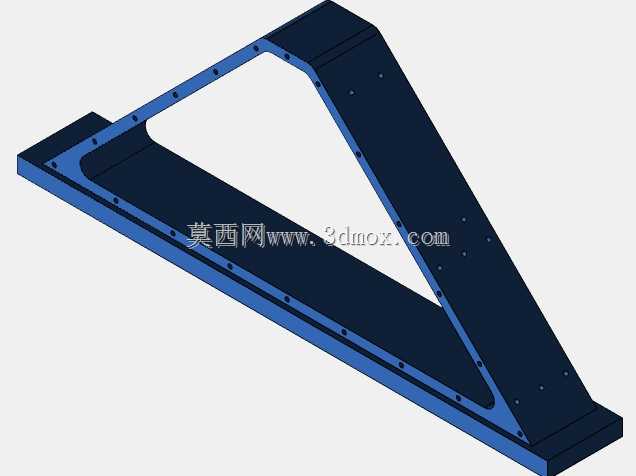

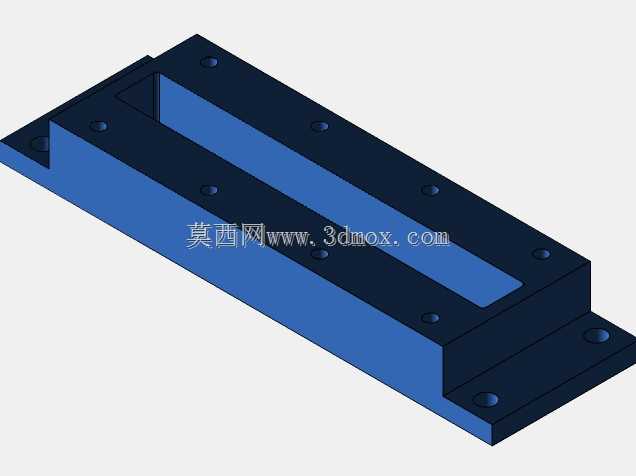

　　从安装边界与尺寸控制来看，整机的安装基准为底部支架的下平面，四个安装孔位呈矩形排布，孔距与常见的小型动力安装底座尺寸兼容，安装时只需保证底座平面的平面度误差在允许范围内，即可避免支架受力变形导致的曲轴卡滞问题。整机的最大外轮廓由侧置的大直径飞轮决定，飞轮的旋转平面与支架安装面垂直，安装时需要在飞轮侧预留足够的安全防护空间，避免运转时轮缘与周边设备发生干涉。气缸斜置方向的外伸尺寸经过压缩，相比同功率的直列双缸结构，横向占用空间减少近三成，能够适配空间局促的小型设备舱安装需求。整机的重量主要集中在下部的曲轴箱与支架部分，重心位置靠近安装底面，运转时的振动幅度更小，无需额外设置厚重的减震基础即可稳定运行。

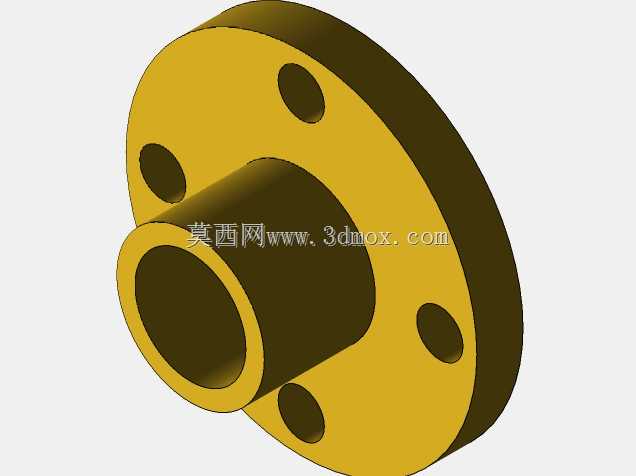

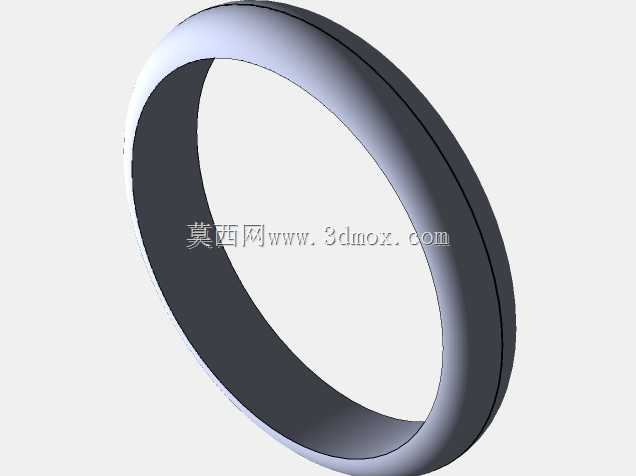

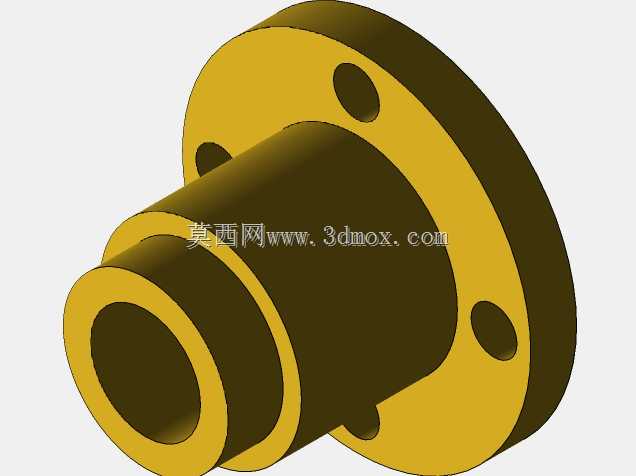

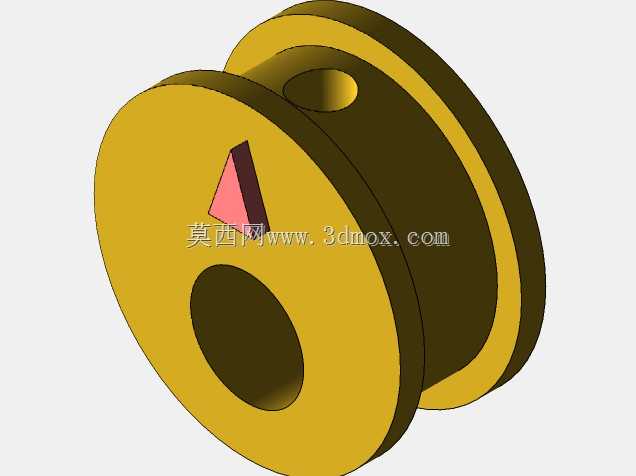

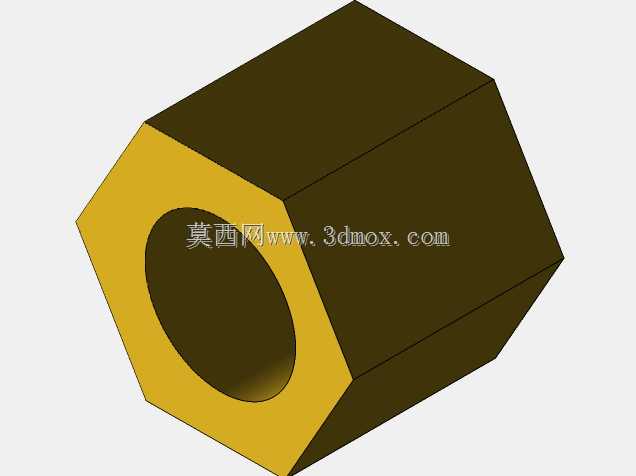

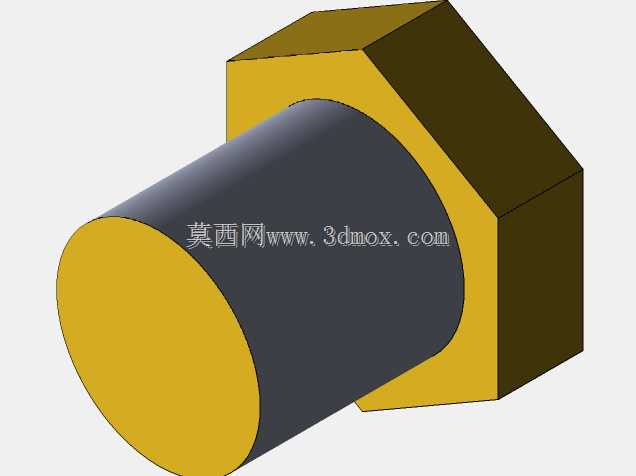

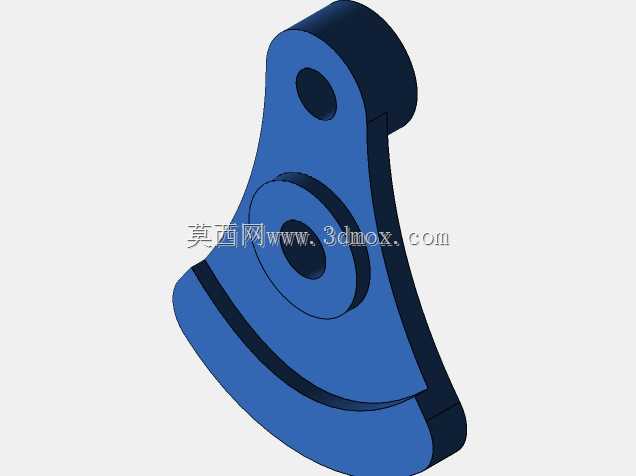

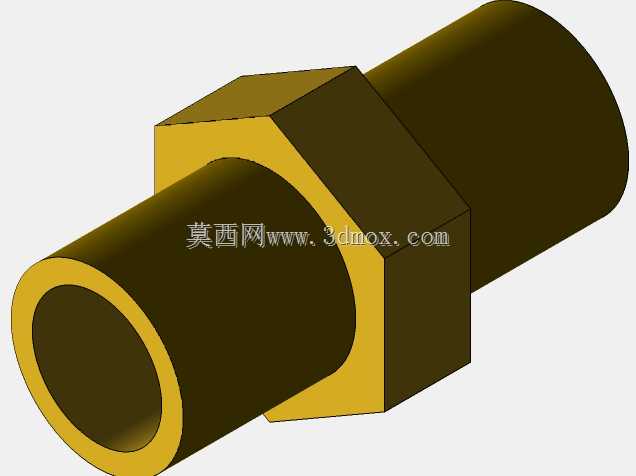

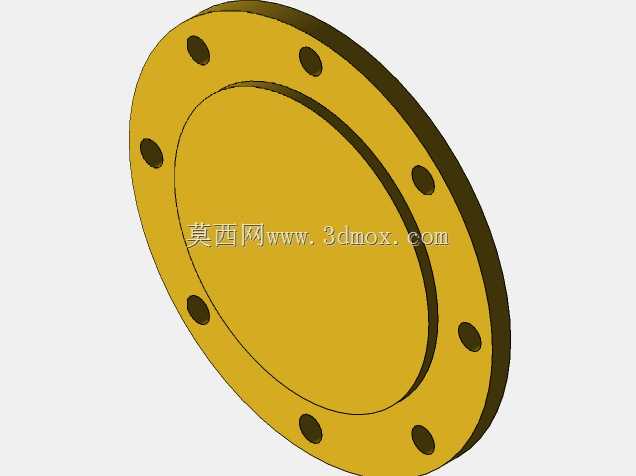

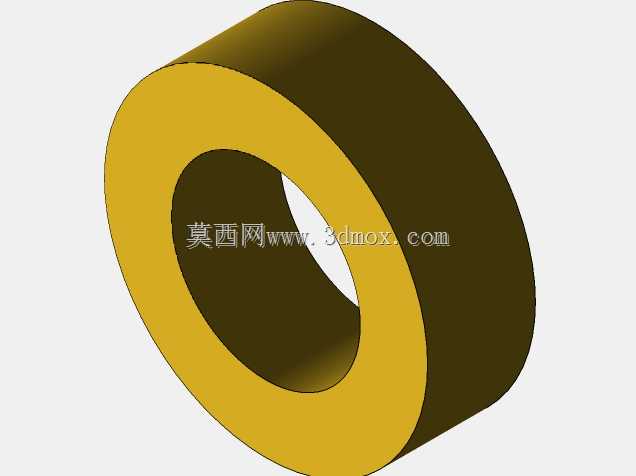

　　在细节结构处理上，所有动密封位置都采用了填料密封结构，预留了填料压盖的调整余量，长期运转出现密封泄漏时，只需均匀拧紧压盖螺栓即可补偿密封件的磨损量，无需频繁更换密封填料。缸体外部的散热筋顺着斜置方向排布，既能够强化缸体的散热效果，避免缸内温度过高导致的蒸汽提前冷凝，也能提升缸体本身的结构刚度，减少蒸汽压力作用下的缸体变形。飞轮与曲轴的连接采用平键周向定位加轴端锁紧结构，能够传递大扭矩工况下的载荷，避免高速运转时飞轮出现松脱风险。操纵端的调速手柄直接与配气机构的节流结构联动，操作时只需小角度扳动手柄即可调整蒸汽进气量，实现输出转速与扭矩的线性调节，操控逻辑简单直接，适配无复杂电控系统的纯机械动力应用场景。
