辛普森希普顿双缸立式往复蒸汽机结构

　　该款立式双缸往复蒸汽机，核心应用场景覆盖早期工业动力输出、教学演示教具制作、复古动力装置复刻等领域，在小型工厂动力供给、船舶辅机动力配套、工矿运输设备牵引等传统场景中，可通过蒸汽热能向机械能的转换，为负载设备提供稳定的旋转动力输出。设备实际运行过程中，高压蒸汽经配气机构有序送入两个立式气缸，推动活塞做上下往复运动，再通过十字头结构将直线动力传递至曲柄连杆机构，最终带动主轴上的大直径飞轮完成旋转输出，飞轮自身的大转动惯量可有效抵消双缸往复运动的脉动冲击，保障输出转速的平稳性，避免动力输出出现卡顿或转速波动过大的问题。

　　从功能特性来看，双缸错相位布置的结构设计，可让两个气缸的做功行程形成互补，相比单缸蒸汽机大幅降低动力输出的死点概率，无需额外设置复杂的启动辅助结构即可顺利启动；立式布局的气缸组件沿主轴垂直方向排布，可大幅压缩设备的水平安装占地空间，适配安装空间局促的动力舱场景；整机的配气阀组集成在气缸上部，通过主轴联动的凸轮结构控制进排气时序，无需额外设置独立的配气驱动机构，简化了整机传动链路，降低了运行过程中的故障点。

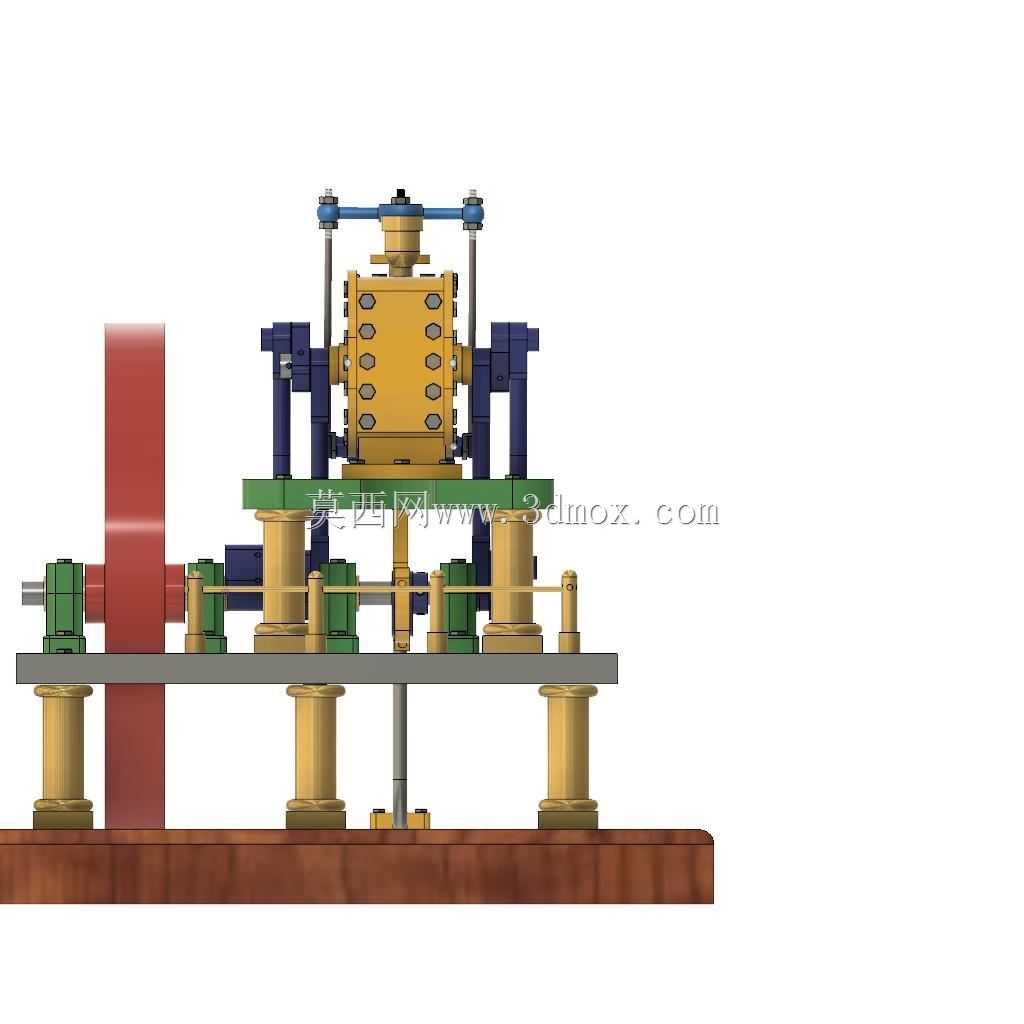

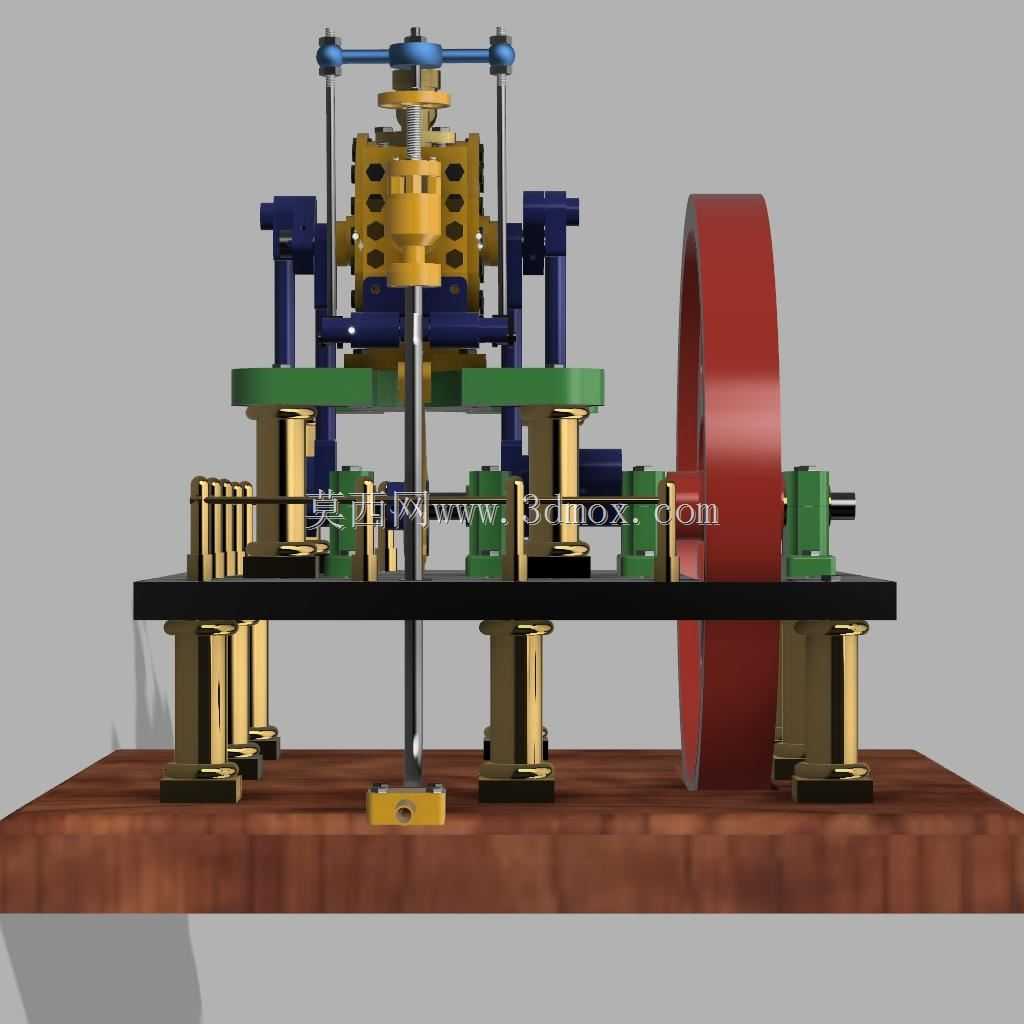

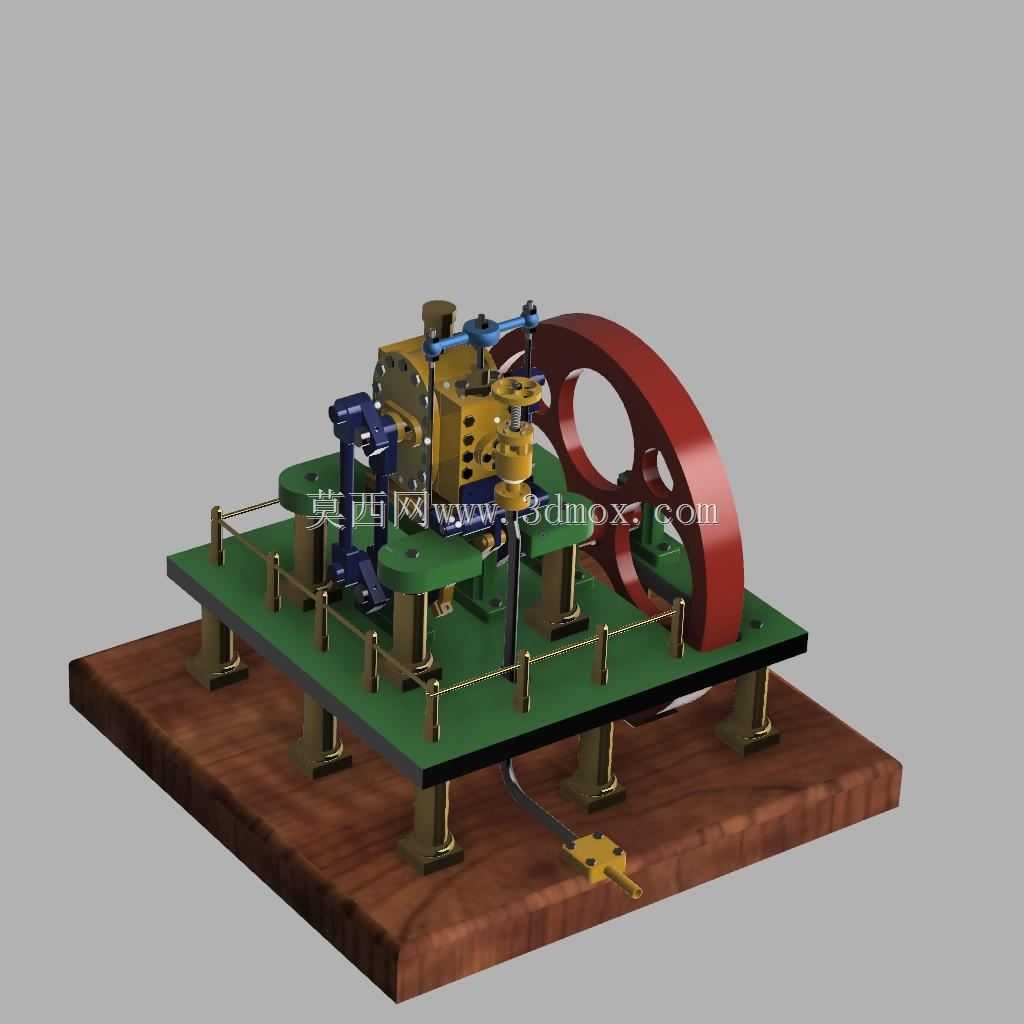

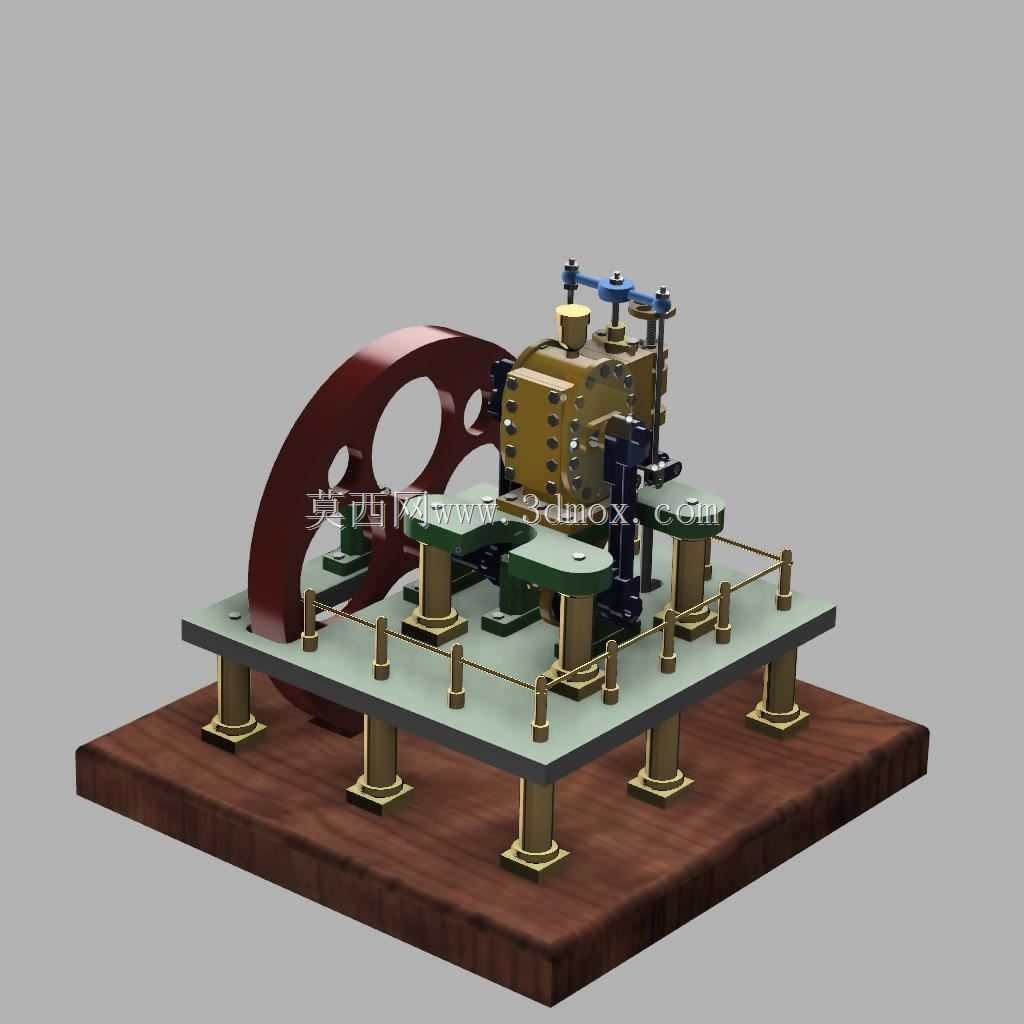

　　设计思路上，整机采用分层堆叠的装配逻辑，底部为厚重的木质安装基座，承担整机的配重与固定功能，基座上方通过多组镀金支撑立柱搭建承载平台，平台上固定气缸、曲柄连杆、飞轮等核心运动组件，上部的配气调节机构通过支架独立固定，与下部运动组件形成清晰的层级划分，既方便装配过程中的公差调整，也便于后期运维时的部件拆解检修；气缸外部设置的散热翅片结构，可在运行过程中辅助气缸壁散热，避免蒸汽持续通入导致缸体温度过高引发的密封件老化问题；主轴两端设置的轴承座采用剖分式结构，可在不拆解周边部件的前提下完成轴瓦的更换与间隙调整，适配长期连续运行的维护需求。

　　外形尺寸与安装边界方面，整机水平方向的最大轮廓由侧置的飞轮决定，飞轮外缘超出主安装平台的宽度需在安装时预留足够的安全间隙，避免飞轮旋转过程中与周边结构发生剐蹭；垂直方向的最高点为顶部的配气调节手轮，安装时需预留顶部操作空间，方便操作人员手动调整配气开度以控制输出功率；底部基座的安装孔位沿平台四周均匀排布，安装时需保障基座平面的平面度公差不超过0.1mm/m，避免基座不平导致的主轴卡滞、运动部件偏磨等问题；飞轮侧的输出轴端需预留联轴器安装空间，方便与被驱动设备进行动力对接，对接时需保障两轴的同轴度公差控制在0.05mm以内，降低运行过程中的振动与轴承负载。

　　细节结构上，活塞与气缸之间采用活塞环密封结构，可耐受高温高压蒸汽的冲刷，长期运行后仅需更换活塞环即可恢复密封性能；十字头与导轨之间采用滑动摩擦副，通过润滑油杯实现持续润滑，降低往复运动过程中的摩擦损耗；所有运动部件的连接位置均设置有防松垫片，避免长期振动导致的连接螺栓松动问题；外露的运动部件如曲柄、连杆等位置，实际安装时可额外加装防护网罩，避免运维过程中发生机械伤害。
