白炽灯泡结构剖面工程设计图纸

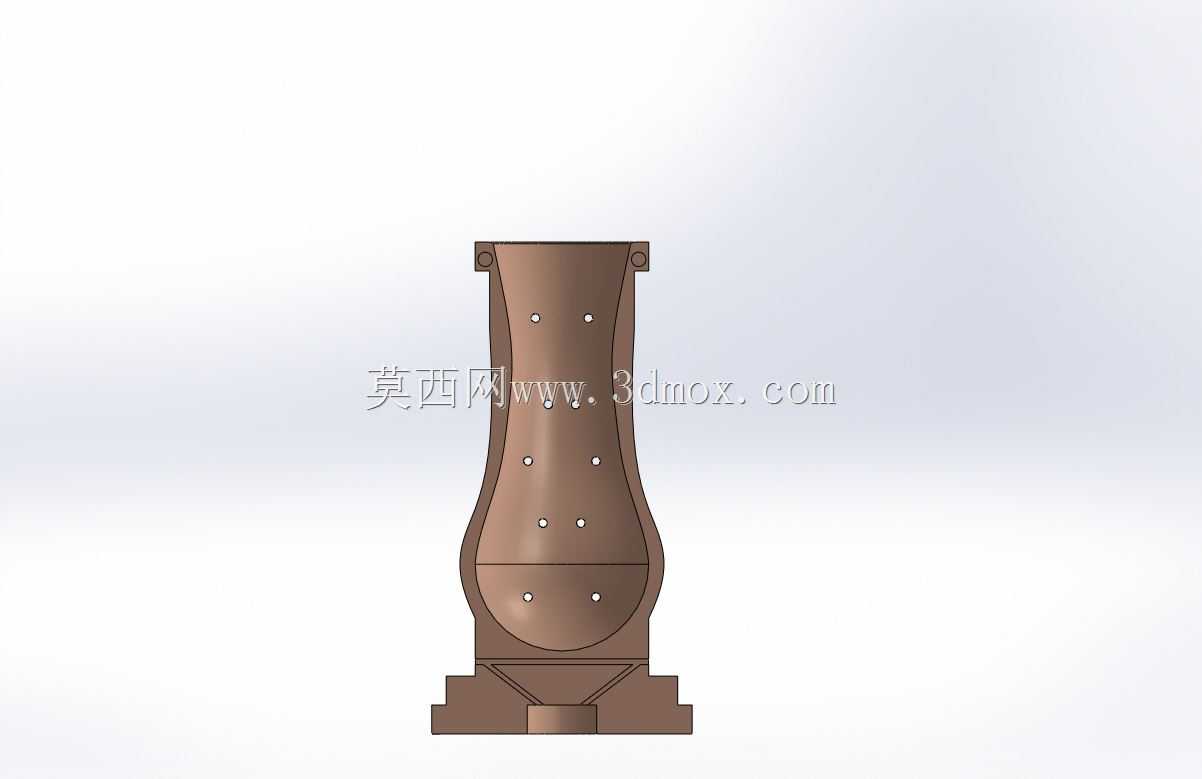

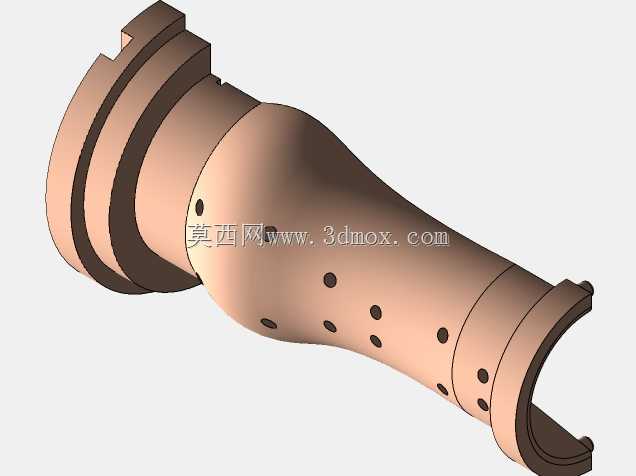

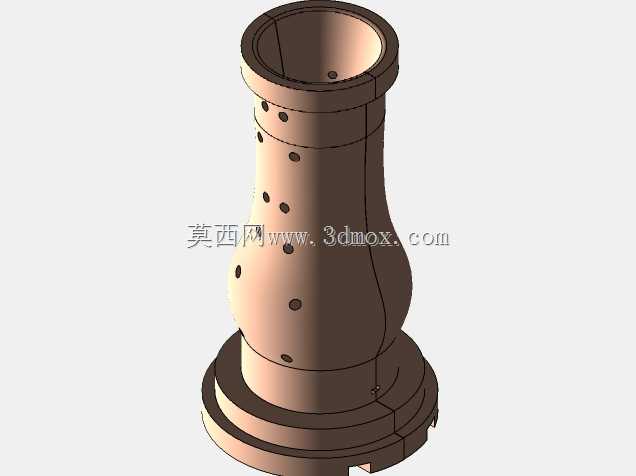

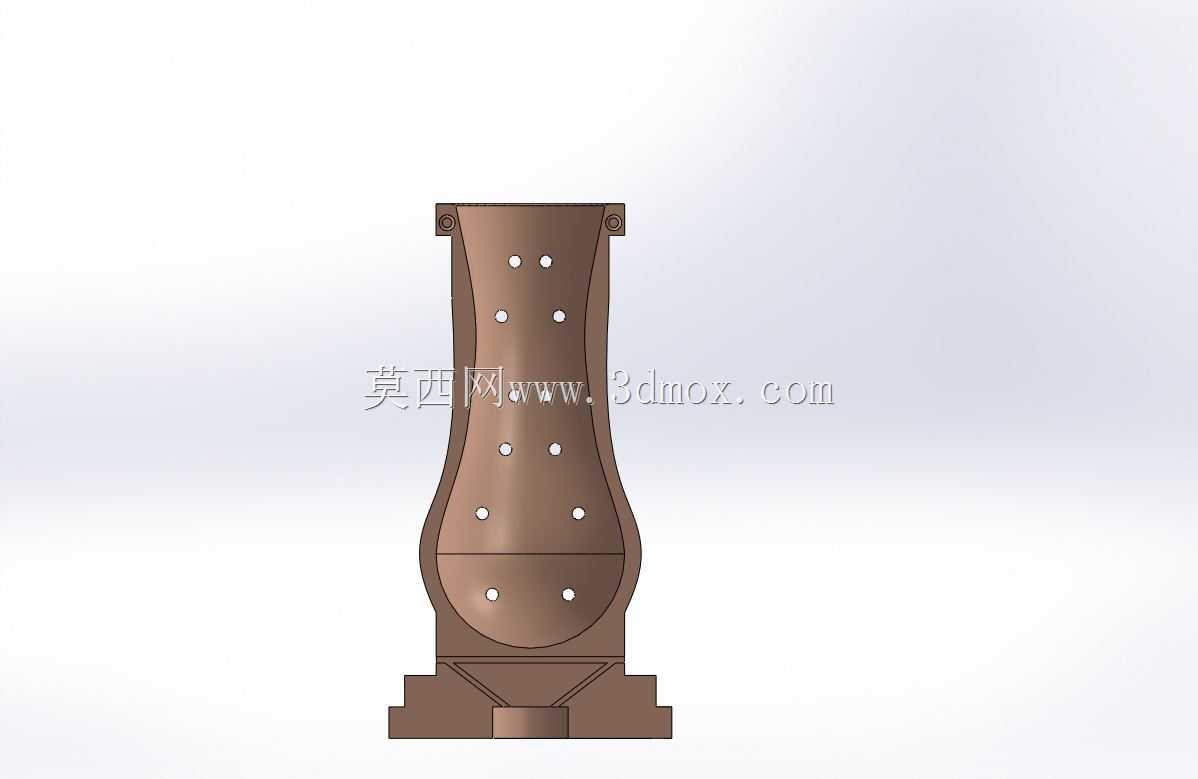

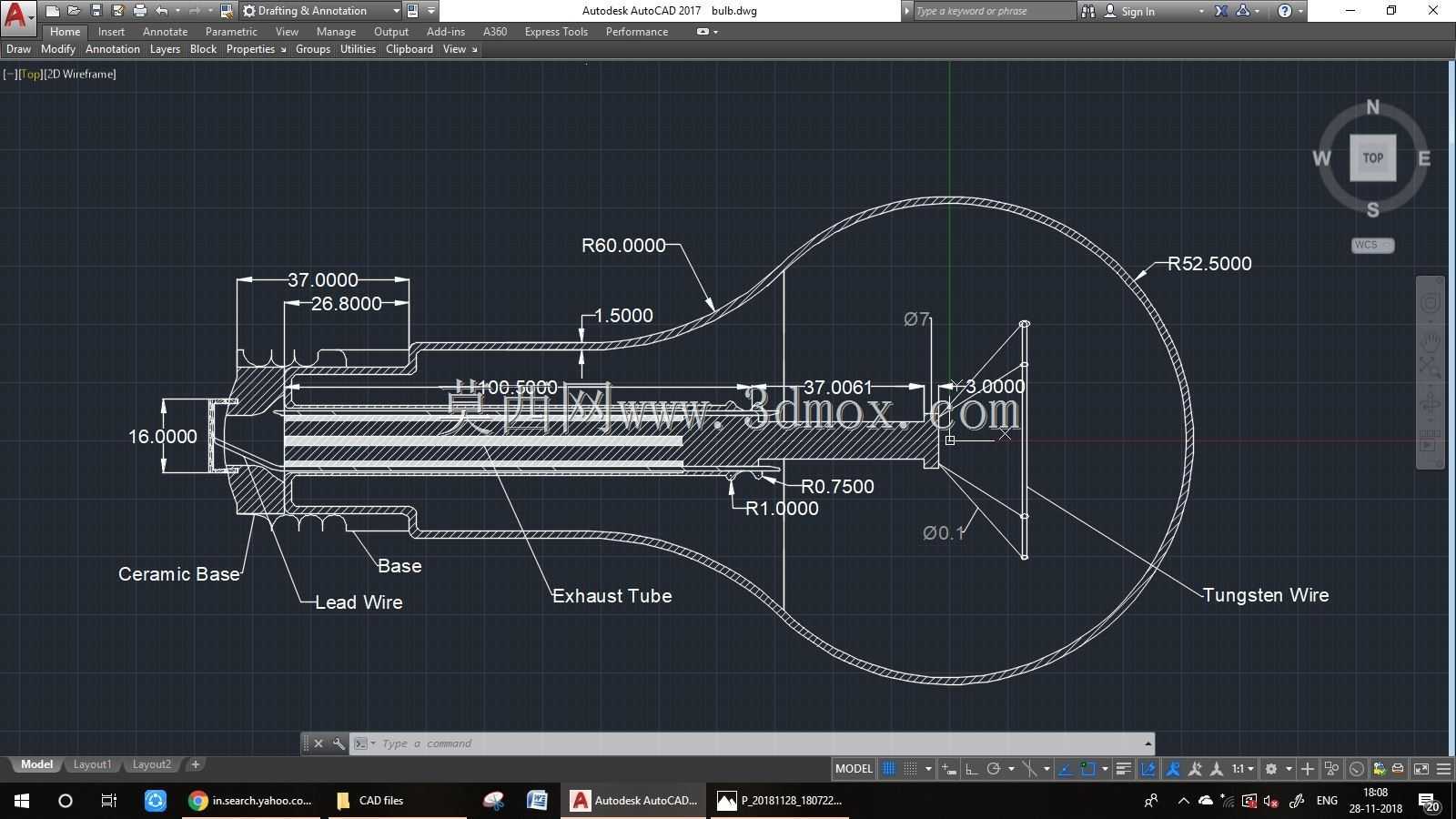

　　日常民用照明、工业厂房局部照明、老旧设备信号指示场景中，这类传统白炽灯泡的结构设计逻辑至今仍有参考价值，尤其是在特种光源定制、教学演示教具开发领域，完整的剖面结构参数能直接对接开模与装配工序。从实际装配逻辑看，陶瓷基座作为整个灯泡的安装承载端，需要匹配对应规格的灯座卡口或螺纹尺寸，图中标注的16mm安装段尺寸，直接决定了产品与现有灯座的互换性，设计时需严格控制该段的外径公差与同轴度，避免出现安装卡滞、接触不良的问题。

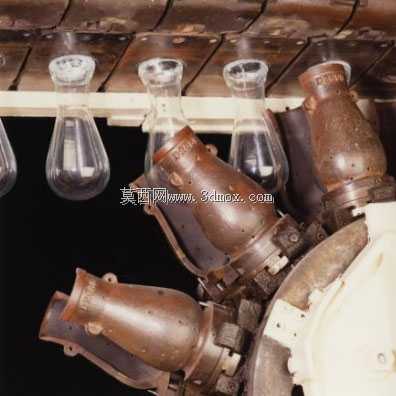

　　灯头内部的引线结构是电流导入的核心通道，设计时需兼顾导电可靠性与耐高温特性，引线与基座的连接段要做密封处理，避免外部潮气侵入玻壳内部，影响灯丝使用寿命。排气芯柱的结构设计是灯泡生产工艺的关键节点，玻壳封接完成后需要通过芯柱的排气管抽出内部空气，再充入对应配比的惰性保护气，最后封死排气管末端，图中标注的R1、R0.75等圆角参数，是为了避免玻璃件在高温封接过程中出现应力集中，减少生产过程中的炸裂废品率。

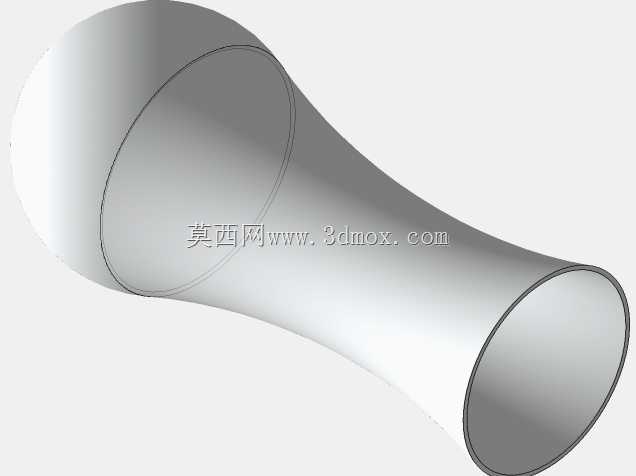

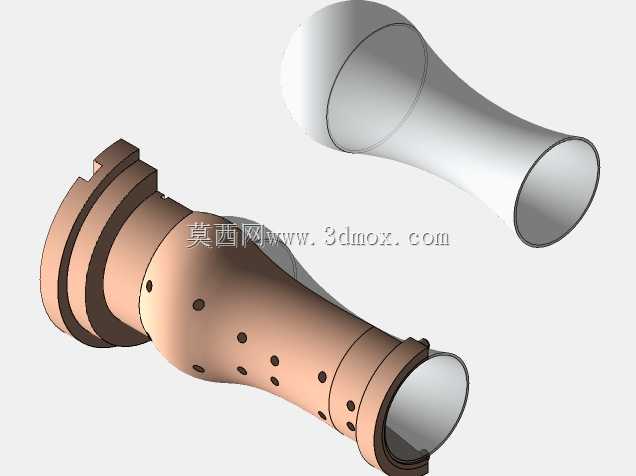

　　玻壳部分的曲面设计并非随意的球形轮廓，R60、R52.5的曲面参数一方面是为了让灯丝发出的光线形成更均匀的漫反射效果，减少照明区域的明暗差，另一方面是平衡玻壳的结构强度与内部受力，玻壳内部为负压或低压惰性气环境，均匀的曲面轮廓能让外部大气压的受力均匀分布，避免局部应力过大导致玻壳破损。玻壳与灯头连接的颈部尺寸控制在26.8mm直径段，配合37mm的总衔接长度，能保证封接后的结构连接强度，满足运输、安装过程中的抗振动、抗冲击要求。

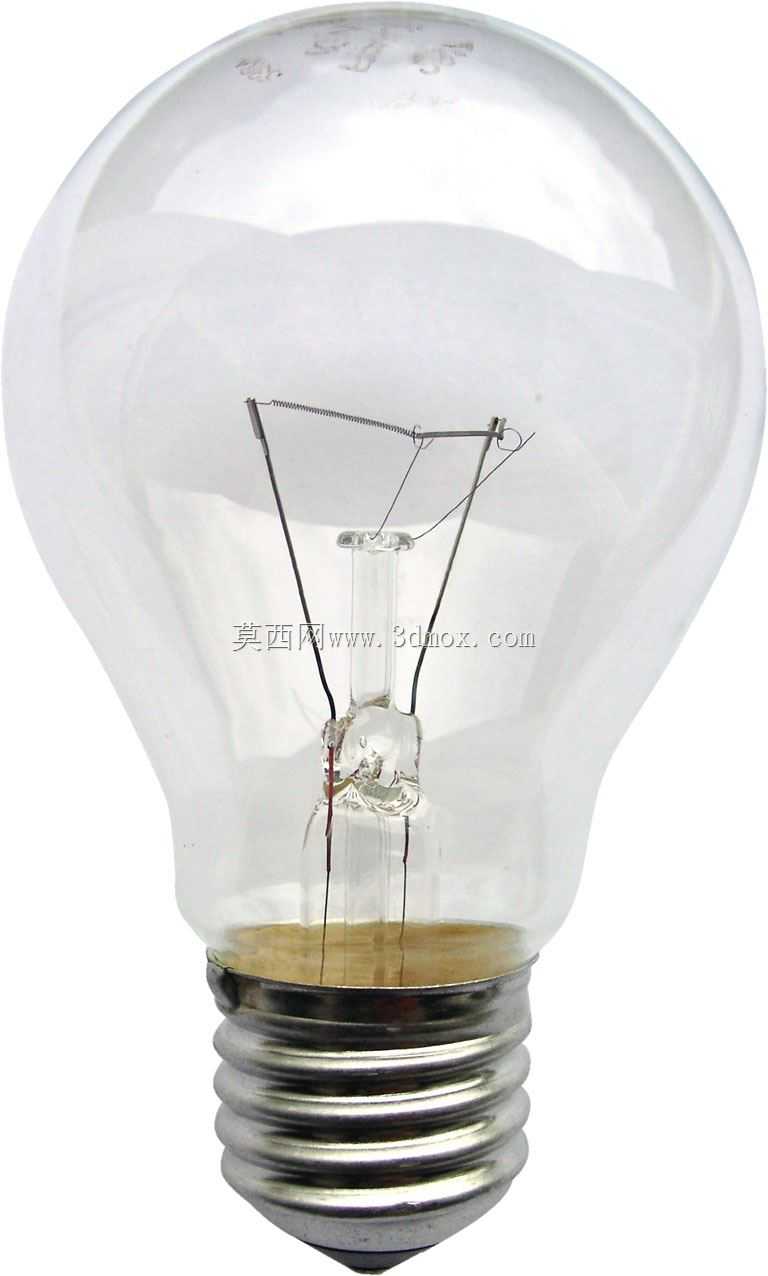

　　灯丝的支撑结构设计直接影响灯泡的抗振性能，图中多段支撑的结构能将钨丝的悬空长度控制在合理范围，避免灯泡在移动、晃动过程中钨丝出现变形、搭接短路甚至断裂的问题，灯丝两端的定位尺寸3.6mm、37.0061mm的公差控制，是为了保证灯丝处于玻壳的光学中心位置，让配光曲线符合设计要求，避免出现照明偏光的问题。

　　从建模逻辑来看，这类回转类结构的三维建模优先采用草图旋转的方式完成主体结构，再对引线、灯丝这类非回转特征做单独建模装配，建模过程中需要重点关注各密封面的贴合关系、玻璃件与金属件的衔接位置公差，避免后续工程图导出时出现尺寸干涉。实际生产中，该结构的尺寸链计算需要从陶瓷基座安装端面开始，依次累计灯头内部导电件、芯柱、灯丝支撑的尺寸公差，最终保证灯丝的位置度满足设计要求，任何一个环节的尺寸超差都可能导致成品的发光位置偏移、接触不良或者密封失效。

　　不同于新型LED光源的结构，传统白炽灯的结构设计更考验玻璃与金属封接的工艺匹配性，金属引线的热膨胀系数需要与玻璃材质尽可能接近，避免在灯泡点亮升温、冷却的循环过程中，封接位置出现缝隙漏气，这也是图中各衔接段尺寸标注精度较高的原因，每一段的直径、长度、圆角参数都对应着实际生产中的工艺控制点，哪怕是0.5mm的尺寸偏差，都可能导致整批次产品的封接合格率下降。在教学场景中，这类完整的剖面结构图纸能帮助初学者快速理解电光源产品的基本构成，理解从电能输入到光能输出的整个结构传递路径，也能为复古风格照明产品的结构复刻提供准确的尺寸参考，避免逆向测绘过程中出现尺寸偏差导致的装配问题。
