阿特金森四节拍动力装置结构设计

　　在小型动力演示装置、教学实验台以及特种低功耗动力输出场景中，阿特金森循环结构的动力装置始终占据着独特的应用位置，这类结构凭借膨胀行程大于压缩行程的热力学特性，能够在特定工况下实现更高的能量转换效率，区别于常规奥托循环动力结构的行程匹配逻辑，四节拍的工作循环让整个机构的动力输出节奏更具规律性，也更适合用于热力学原理演示、小型低速动力输出单元的搭建场景。从实际落地的使用场景来看，这类结构常被用于高校热能与动力工程专业的原理教学模型，也可作为小型科普展项的动态演示核心，部分定制化的小型动力试验台也会采用该结构作为核心动力单元，用来验证不同配气相位、行程比对效率的影响规律。

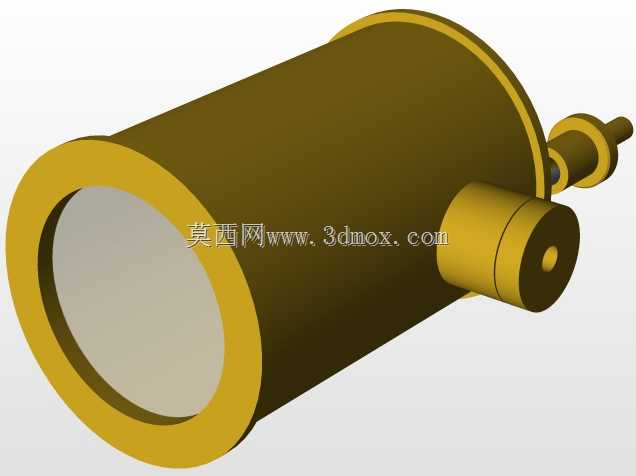

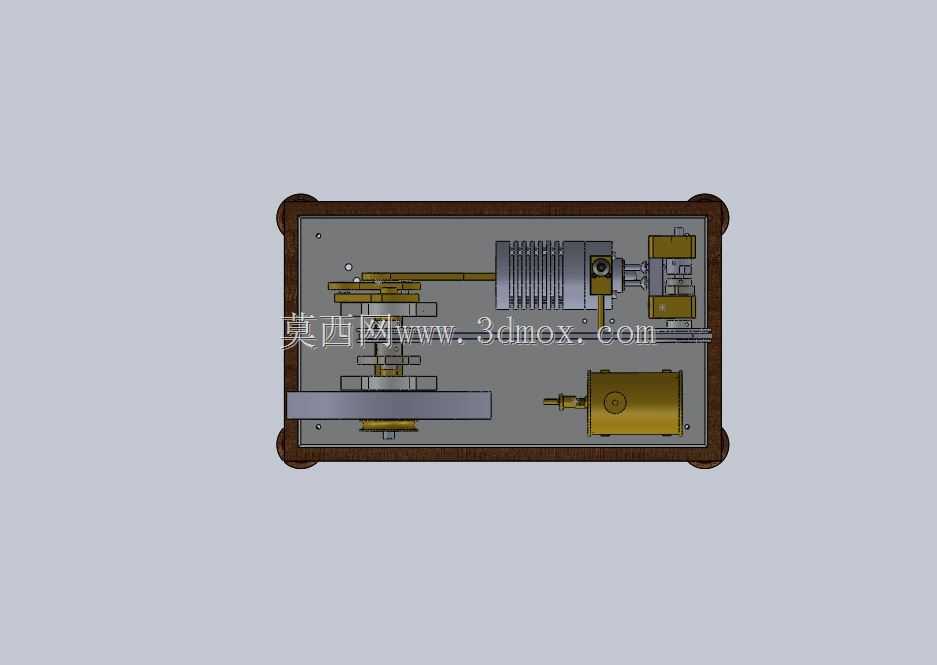

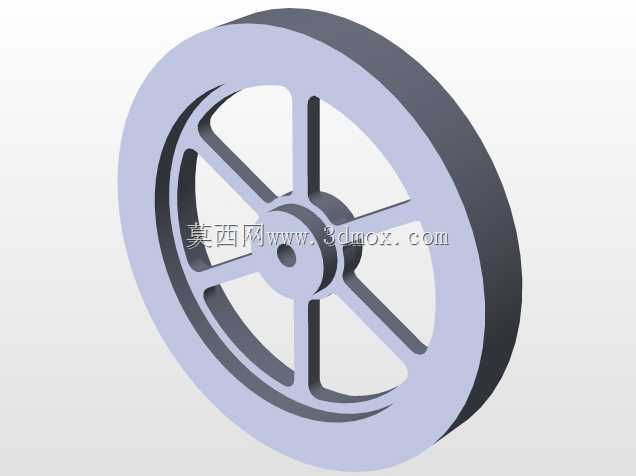

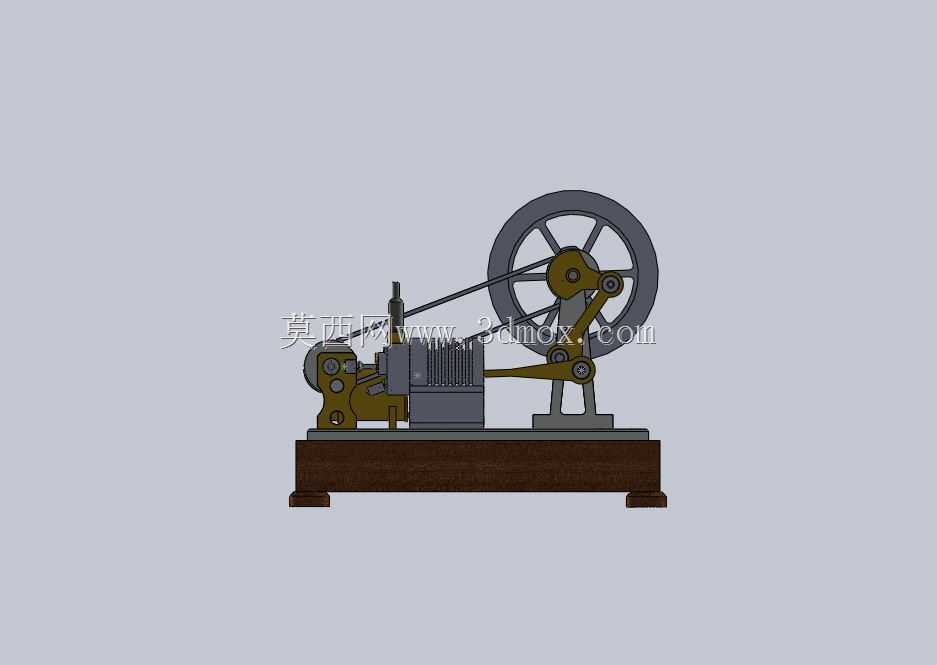

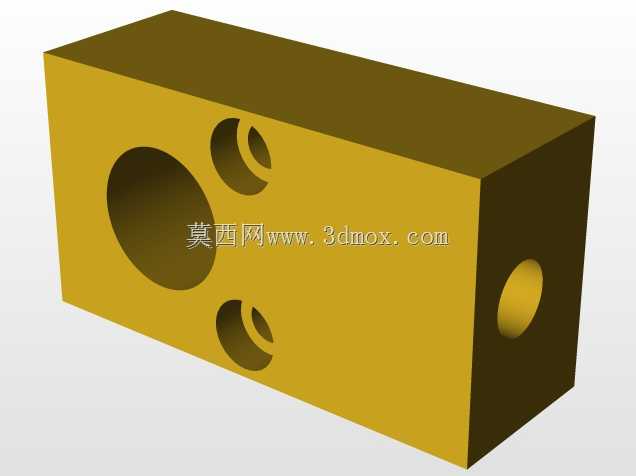

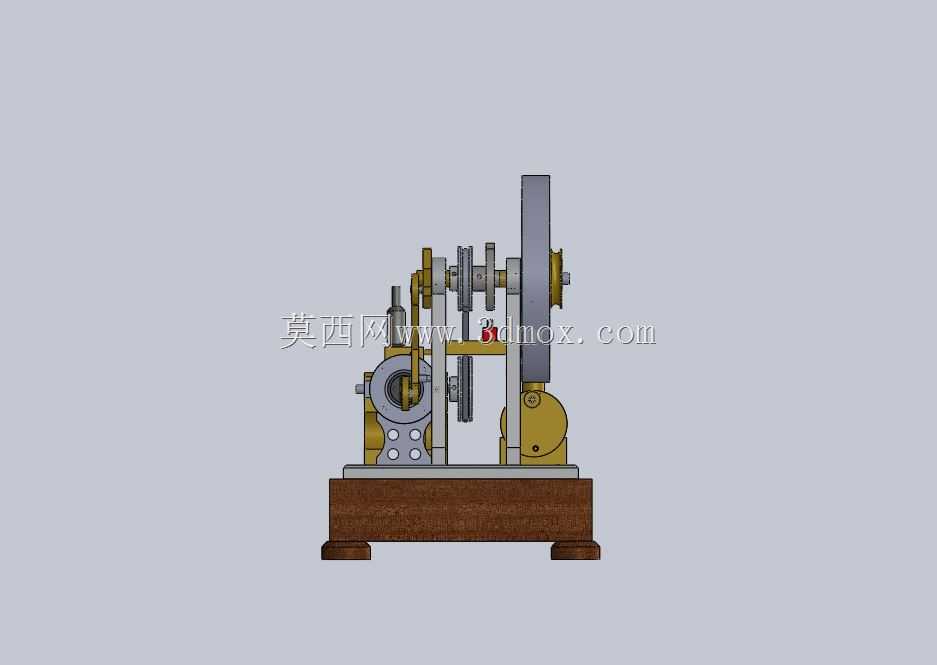

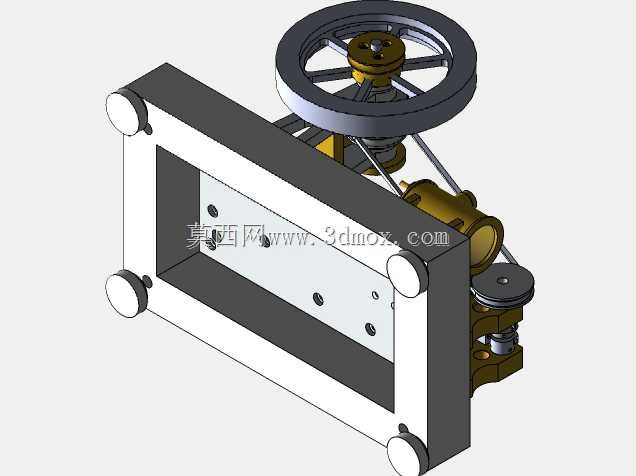

　　从结构功能特性来看，这套阿特金森四节拍动力装置完整还原了该循环的核心运动逻辑，包含带散热鳍片的缸体组件、曲柄连杆传动组、大惯量飞轮、配气联动摇杆以及一体式安装底座几个核心部分。其中大惯量飞轮的设计是保障机构运转平顺性的关键，在四节拍循环中，只有做功行程能够对外输出扭矩，其余三个行程都需要消耗动能维持运转，大直径的飞轮能够储存做功行程的多余动能，带动整个机构平稳越过排气、进气、压缩三个非做功行程，避免运转过程中出现卡顿甚至反转的问题。曲柄连杆组件采用了多铰接点的摇杆结构，区别于常规动力结构固定长度的连杆设计，这套结构通过额外的铰接摇臂实现活塞行程的可变控制，让膨胀行程的实际长度大于压缩行程，精准匹配阿特金森循环的热力学要求。缸体部分的散热鳍片采用等间距阵列设计，在演示工况下能够通过自然对流带走缸体模拟工作产生的热量，维持结构尺寸的稳定性，避免热胀冷缩导致的运动卡滞。

　　在设计思路层面，整套结构优先保障运动逻辑的准确性与运转的可靠性，所有铰接位置都预留了合理的配合间隙，既避免间隙过大导致的运动冲击与异响，也防止间隙过小在温度变化时出现抱死问题。安装底座采用整板式实木质感的支撑结构，底部设置四个可调支撑脚，能够在不平整的安装台面上调整水平度，保障整个机构的运转轴线处于水平状态，避免因安装倾斜导致的曲柄连杆组件偏磨。整个机构的运动副全部采用裸露式设计，一方面方便教学演示时直观观察每个部件的运动轨迹，理解四节拍循环的完整工作过程，另一方面也便于日常的维护与润滑，不需要拆解外壳就能够对所有铰接点加注润滑脂，降低长期使用的维护成本。配气联动机构通过连杆与曲柄轴直接联动，不需要额外的正时传动结构，就能够实现气门开闭与活塞运动的精准匹配，简化了整体结构的复杂度，也减少了正时错位的故障风险。

　　从外形尺寸与安装边界来看，整套装置的横向安装尺寸控制在小型台架可容纳的范围内，飞轮作为整个机构直径最大的部件，其旋转半径范围内没有任何突出的结构件，安装时只需要预留出飞轮直径1.1倍的横向安全空间，就能够避免运转过程中与周边物体发生干涉。纵向高度上，缸体顶部的摇杆组件是整个结构的最高点，安装时上方预留不小于100mm的净空就能够满足摇杆摆动的空间需求，不需要额外预留过大的安装空间。底座的安装孔位采用对称式布局，能够通过螺栓直接固定在实验台或者展示台面上，固定后整个机构的运转振动被底座与安装面的刚性连接抵消，即使在较高的运转转速下也不会出现明显的位移或者晃动。整套结构的重心落在底座的几何中心位置，即使不采用螺栓固定，仅依靠底座的自重也能够维持低速运转时的稳定性，适合临时展示场景下的快速布置需求。

　　在实际的结构选型参考中，这套模型的铰接点配合公差、飞轮惯量匹配逻辑、曲柄摇杆的行程参数都可以直接作为小型阿特金森动力装置设计的参考依据，尤其是可变行程连杆的铰接点位置设计，经过运动仿真验证能够精准实现膨胀行程与压缩行程的比值要求，避免了自行设计时容易出现的运动死点、行程不匹配等问题。对于需要搭建原理验证样机的从业者来说，这套结构的布局逻辑能够大幅缩短前期方案验证的时间，不需要从零开始摸索各个部件的位置匹配关系，只需要根据实际的输出功率需求等比例缩放尺寸，调整缸体的排量参数，就能够快速衍生出符合特定需求的阿特金森循环动力结构。
