双工位圆形定位工装基座结构设计

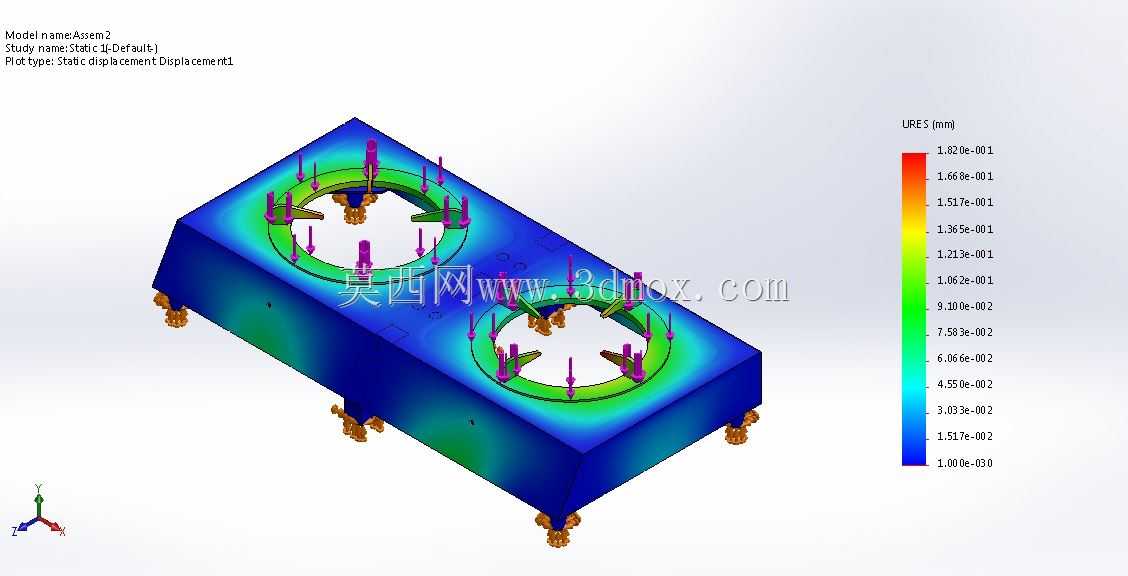

　　在精密装配、零部件检测类工位的布局中，这类双工位圆形定位基座是承载定位工装的核心结构件，日常产线中常用来承载需要周向定位的盘类、环类工件，比如轴承套圈压装、法兰盘孔位检测、小型回转类零件的多工序同步加工场景，两个独立的圆形工位可以同步完成上下料与加工作业，相比单工位结构能压缩近四成的工位等待时间，适配中小批量多品种的柔性生产需求。从结构受力的仿真结果能看到，基座整体采用箱型焊接或整体铣削的实体结构，底部布置的八个可调支撑脚是整个结构的安装基准，这类支撑脚可以在安装时调整每个支点的高度，抵消安装地面的平面度误差，避免基座因为安装面不平产生内应力，影响上部工位的定位精度，支撑脚的布置位置避开了上部两个圆形工位的正下方，

　　将受力点分散在基座的四个边角与长边中点位置，让整体承载的弯矩分布更均匀，不会出现局部应力集中导致的基座变形。上部两个圆形定位区域的周向均匀布置了多组弹性定位销结构，这类定位销可以适配不同直径的回转类工件，通过销头的伸缩补偿工件的外径公差，保证工件装夹后圆心与工位基准的同轴度控制在0.02mm以内，从位移云图的色彩分布能看出，两个圆形工位的边缘区域位移量最大，这部分是工件装夹时的受力接触区，设计时特意在工位下方做了环形加强筋结构，筋板的厚度根据受力仿真的结果做了梯度调整，受力大的接触区下方筋板厚度比非受力区厚30%，在控制整体重量的前提下保证结构刚性。基座的整体外形采用长方体布局，

　　长边方向的尺寸适配常规1200mm宽度的工业铝型材工作台，短边尺寸预留了两侧安装气动管路、检测线路的走线空间，安装时不需要额外拓展工作台面，直接通过底部支撑脚固定在工作台T型槽上即可，安装边界的预留空间考虑了现场维护的需求，每个支撑脚的调节位置都预留了扳手操作空间，不需要拆解上部结构就能完成基座的水平校准。设计这类基座的时候，首先要明确上部工位的最大承载重量，结合工件装夹时的下压力、加工时的切削力方向，先做初步的结构拓扑，把非受力区域的材料做镂空处理，降低整体重量，之后通过静力学仿真反复调整筋板的位置与厚度，从最终的位移结果看，基座最大位移量出现在圆形工位的边缘位置，数值控制在0.2mm以内，完全满足精密装配、检测类工位的刚性要求，

　　不会因为受力变形导致工件定位偏移。日常使用中这类基座还可以根据生产需求更换上部的定位模块，不需要更换整个基座本体，只需要拆解圆形工位上的定位销组件，就能适配不同规格的工件，大幅降低产线换型的成本，基座侧面预留的安装孔位可以加装防护挡板、检测传感器支架等附属结构，不需要后期在基座上重新打孔，避免破坏基座的整体结构刚性。
