汽车安全带K环插入组装设备结构设计

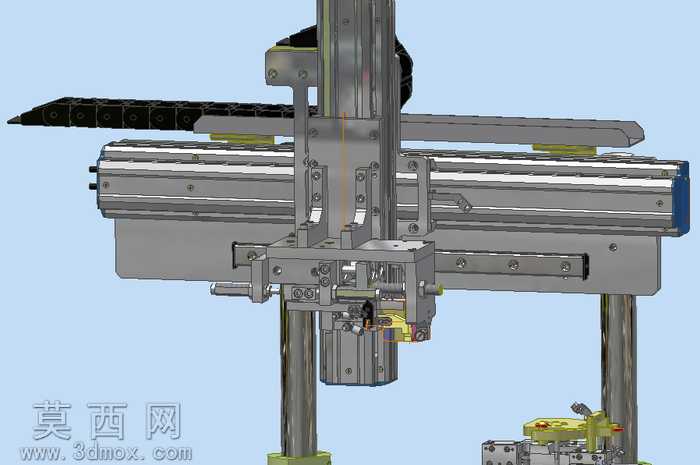

本模型为汽车安全带收紧器生产工序中K环自动插入工位的三维结构设计，整体采用直角坐标式三轴运动架构完成K环零件的精准取放与插装作业。建模过程中对各运动模组的装配关系进行了完整还原，X轴采用双直线导轨搭配同步带传动结构，保障长行程运动的平稳性与负载能力，Y轴与Z轴采用紧凑型线性滑台模组，适配工位内短距离高频往复的运动需求，Z轴末端集成夹取与压装复合执行机构，可完成K环零件的拾取、姿态校正与精准压入装配动作。模型对各零部件的材质表现进行了区分设置，设备机架与安装立柱采用阳极氧化铝型材材质，呈现哑光银灰色金属质感，传动模组的导轨、滑块部分采用抛光钢材材质表现，拖链采用黑色工程塑料材质，末端执行机构的夹爪、定位块部分根据功能区分设置了硬质合金与耐磨工程塑料的材质属性，底部工件定位工装采用黄色防静电电木材质，通过不同材质的渲染表现清晰区分各功能部件。结构设计上充分考虑了产线装配的工艺需求，各轴模组均设置了硬限位与传感器安装位，末端执行机构预留了真空吸附与气动夹爪的安装接口，可适配不同规格K环零件的上料需求，拖链布局沿机架外侧排布，对气管、传感器线缆进行规整收纳，避免运动过程中出现管线干涉问题。设计思路围绕安全带K环装配的高精度要求展开，通过三轴运动的精准定位配合末端的柔性压装结构，可避免装配过程中对K环零件及安全带收紧器壳体造成损伤，整体结构紧凑，可直接集成到安全带自动化装配产线中作为独立工位使用，各模组均采用标准工业配件搭建，便于后期的维护与配件更换，模型完整还原了设备的装配层级，从机架安装、模组固定到末端执行机构的连接细节均做了精细化建模，可直接用于方案评审、产线布局模拟以及加工件的工程图导出参考。
