带安装支座皮带轮端齿轮泵结构

项目分类:泵 发布时间:2022-01-21 ID:511273
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构
  • 带安装支座皮带轮端齿轮泵结构

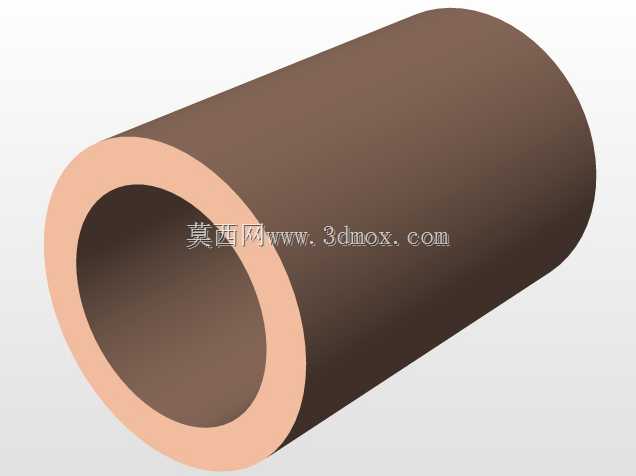

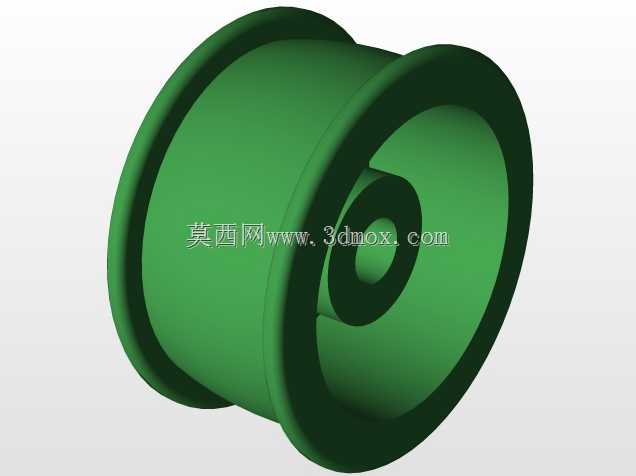

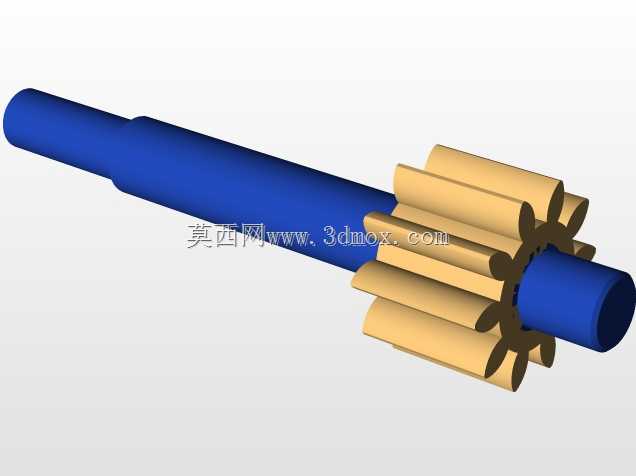

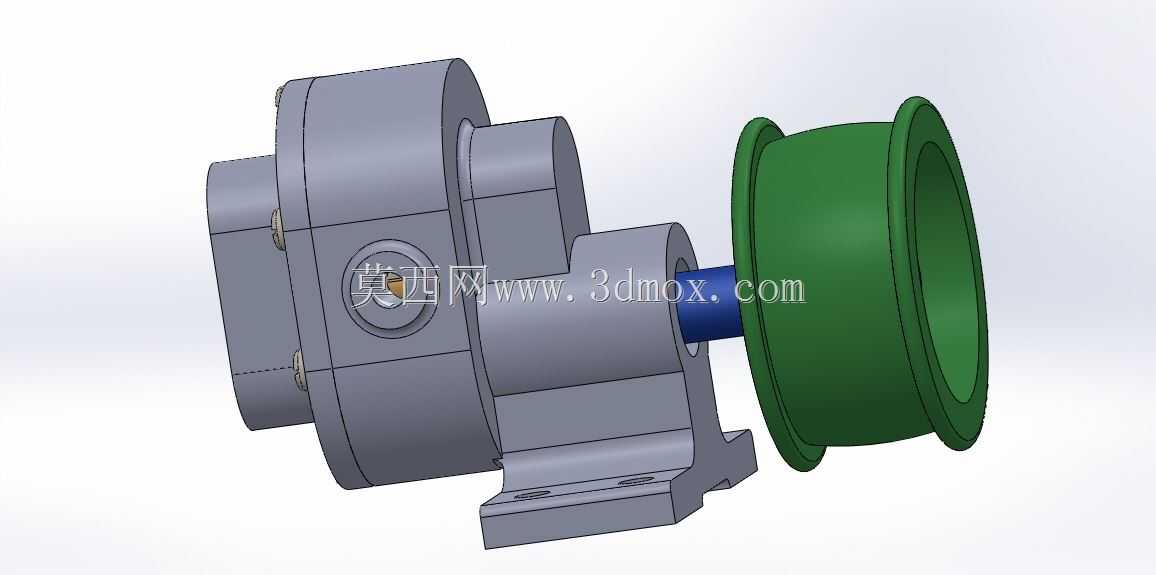

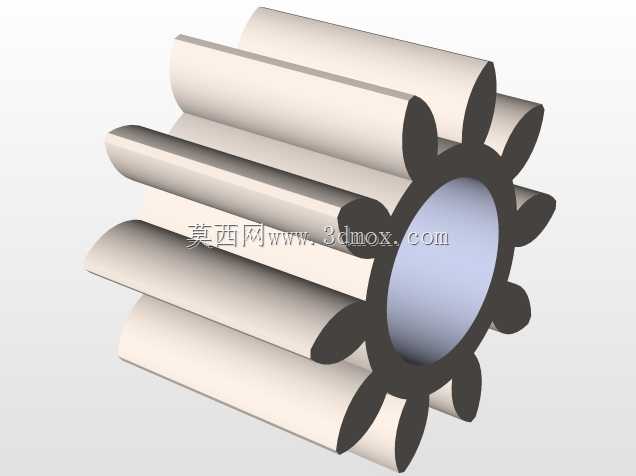

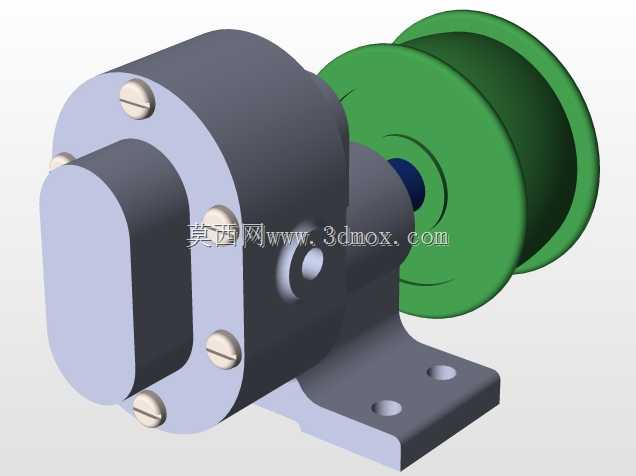

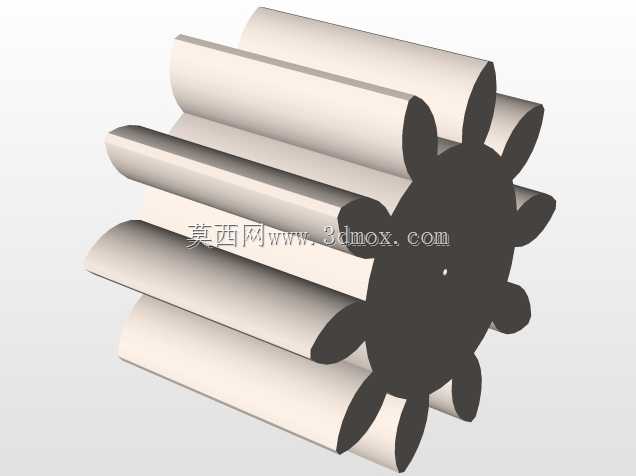

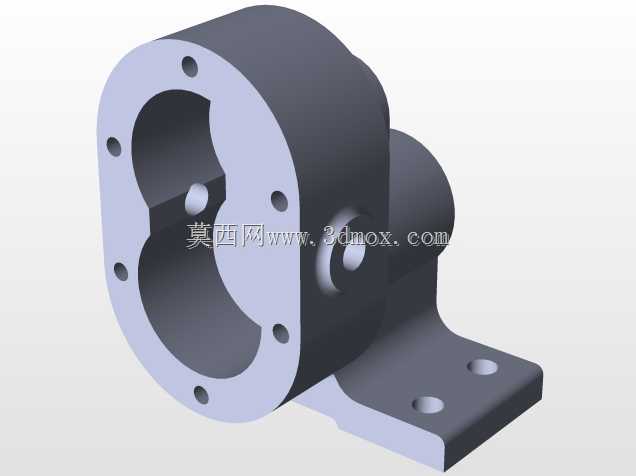

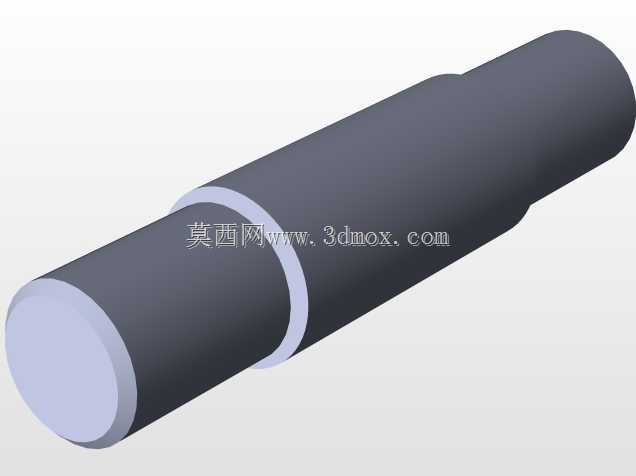

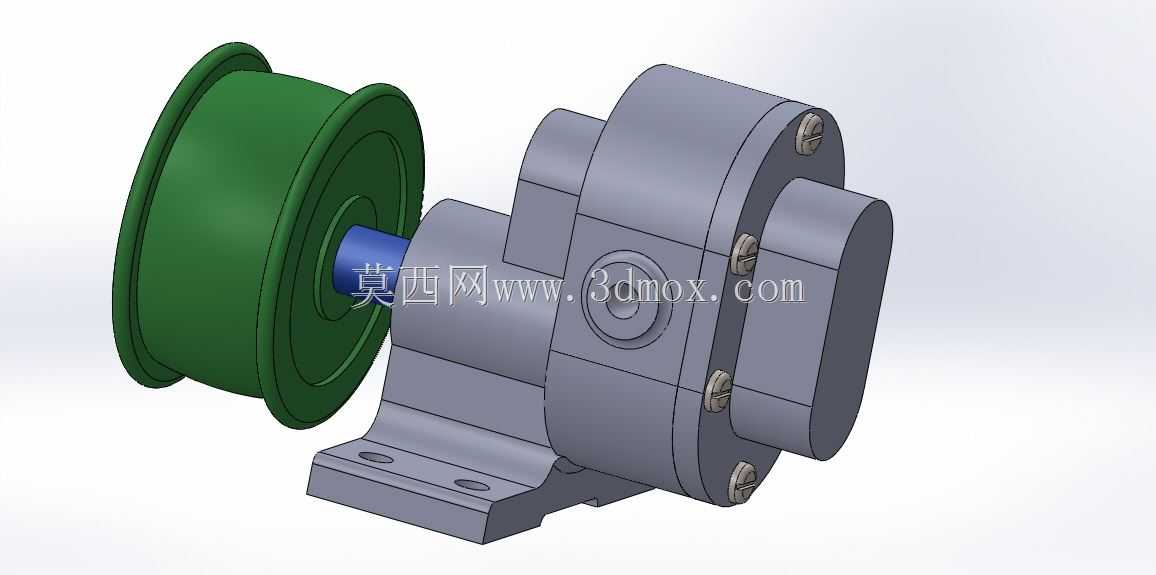

  该结构为液压系统常用的齿轮式动力输送单元,在小型机床液压站、轻工设备辅助液压回路、农用机械简易液压系统中应用广泛,主要负责为系统提供压力油源,实现液压执行元件的动作驱动。从结构布局来看,主体泵腔采用分体式壳体设计,通过周向布置的紧固件完成上下壳体的合模锁紧,壳体侧面预留的油口可直接对接液压管路,进油口与出油口的位置经过布局优化,可适配多数侧装式管路排布需求,避免管路弯折带来的流阻损失。输出端采用皮带轮传动结构,绿色轮体为带轮主体,轮槽尺寸适配常规A型三角带,可通过皮带与原动机端带轮连接,实现动力的柔性输入,这种传动方式可在设备过载时通过皮带打滑保护泵体内部齿轮副,避免硬连接带来的冲击损伤。泵体下方集成一体式铸造安装支座,

  支座上开设两个对称的安装通孔,安装时可通过螺栓将整个单元固定在设备安装基面,支座与泵体主体为一体化铸造成型,相比焊接式支座具备更好的刚性,可降低泵体运行过程中的振动幅度,减少连接管路的疲劳松动风险。设计过程中,齿轮副的啮合间隙控制在0.02-0.04mm区间,既保证齿轮转动过程中无卡滞,又能将容积效率控制在合理范围,避免内泄过大导致的系统压力不足;泵轴与端盖之间设置密封结构,可防止液压油沿轴向外泄漏,同时阻挡外部粉尘进入泵腔污染油液。从安装边界来看,整个单元的轴向总长度从泵体尾端到带轮前端控制在合理范围,径向最大尺寸为带轮的外圆直径,安装支座的孔距适配常规小型液压站的安装面板开孔尺寸,无需额外制作转接板即可完成安装。

  在实际使用场景中,该泵单元可直接替换同安装尺寸的老旧齿轮泵,无需改动原有设备的安装基面与传动布局,维修替换效率较高;带轮端的轴伸长度经过校核,可保证皮带安装后轮槽与原动机带轮槽处于同一平面,避免皮带偏磨带来的传动效率下降与皮带寿命缩短问题。泵体壳体采用铸铁材质铸造后经时效处理,可消除铸造内应力,避免长期使用过程中壳体变形导致的齿轮啮合间隙变化;带轮采用铸铁材质加工,轮槽经过表面硬化处理,可抵抗皮带长期摩擦带来的磨损,延长带轮使用寿命。在结构细节上,泵体侧面设置的定位止口可保证上下壳体合装时的同轴度,避免齿轮轴安装偏斜导致的运转卡滞;轴端与带轮之间采用平键连接,可传递足够的扭矩,避免带轮与轴之间出现相对转动。

  该结构的设计充分考虑了小型液压系统的使用需求,在保证功能可靠性的前提下,尽可能压缩整体外形尺寸,减少安装占用空间,同时兼顾了维修便利性,日常维护时仅需拆开壳体紧固件即可检查内部齿轮副的磨损情况,无需将整个泵体从设备上完全拆除。
