机器人用小型微动限位开关结构设计

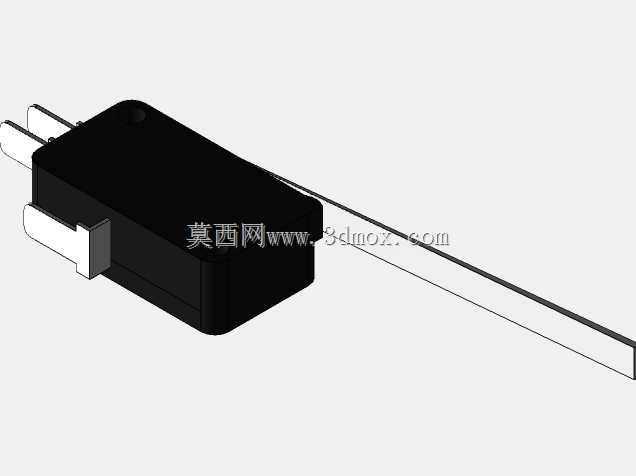

　　在工业机器人的末端执行器、关节限位防护、工位到位检测场景中，这类小型微动限位开关是用量极大的检测触发元件，不同于大型设备用的重载行程开关，这款开关的设计完全围绕紧凑安装空间、高频触发响应、低触发力矩的需求展开。从结构上看，这款开关采用黑色阻燃绝缘壳体作为主体封装，壳体侧面预留的插片式接线端可以直接插装在配套的接线座上，不需要额外拧线固定，在机器人内部狭小的布线空间里能大幅节省装配工时，插片的厚度和间距符合通用低压电器接插件标准，能兼容市面上多数同规格的接插件，不需要单独定制接线配件。触发端采用直柄式压杆结构，压杆的伸出长度经过校准，触发行程控制在极小的范围内，当运动部件触碰压杆到设定行程时，内部的触点会快速完成通断切换，

　　不会出现接触不良或者触发延迟的问题，适合机器人关节运动到极限位置时的硬限位触发，也可以用在输送线工位上检测工件是否到位，触发压力控制在合适的区间，既不会因为运动部件的轻微振动产生误触发，也不会因为触发阻力过大影响运动部件的正常走位。设计这款开关的三维模型时，首先要明确安装边界：壳体的整体长宽高尺寸适配机器人内部的预留安装位，壳体上预留的安装孔位可以直接用M2的小螺丝固定在安装板上，安装孔的中心距严格匹配通用小型微动开关的安装尺寸，替换同规格旧件时不需要重新打孔调整安装位。内部的触点结构采用快动式簧片设计，簧片的材质选用弹性和导电性优异的铜合金，表面做镀银处理降低接触电阻，在频繁触发的工况下能保证较长的使用寿命，

　　不会因为触点氧化出现信号传输不稳定的问题。开关的引线从壳体尾部引出，引线的出线位置做了防弯折的应力释放结构，机器人运动过程中引线反复弯折也不容易出现线芯断裂的问题，适配机器人关节反复运动的使用场景。在实际选型应用中，这类开关常被布置在机器人小臂和大臂的转动极限位置，当关节运动到设定的极限角度时，关节上的触发块会压下开关压杆，开关给控制系统发送到位信号，控制系统立刻切断对应轴的驱动输出，避免关节超程造成机械结构碰撞损坏；也可以布置在机器人夹爪的开合位置，检测夹爪是否完全张开或者闭合到位，给控制系统反馈夹爪的状态信号，保证抓取动作的可靠性。建模过程中需要重点关注压杆的活动行程范围，预留足够的活动间隙避免压杆运动时和壳体发生卡滞，

　　接线插片的位置要和壳体的封装结构做干涉检查，保证插片和壳体之间的绝缘距离符合低压电器的安全要求，壳体的合模缝位置要做密封结构设计，避免车间内的粉尘、切削液进入开关内部造成触点短路，虽然是小型电气元件，但每个结构细节的设计都会直接影响实际使用的可靠性，比如压杆和壳体配合的位置如果间隙过大，粉尘很容易进入内部堆积，长时间使用后会造成压杆卡滞，无法正常触发；如果间隙过小，温度变化产生的热胀冷缩可能会让压杆被壳体卡住，出现触发失效的问题。另外开关的触发方向也做了适配设计，直柄压杆可以承受正面的垂直压力，也能承受小角度的侧向触发力，在实际安装时不需要严格保证触发块和压杆的垂直对中，降低了安装调试的精度要求，在现场装配时能节省不少调试时间。
